Влагомеры зерна серии HE

Назначение

Влагомеры зерна серии НЕ модификации: НЕ lite, НЕ 50, Granomat (далее -влагомеры) предназначены для экспресс-анализа при измерении влажности зерновых, зернобобовых и масличных культур в лабораторных и полевых условиях при уборке, хранении и переработке зерна, при послеуборочной обработке и сушке зерна, на токах, при размещении зерна в хранилищах, а также на зерноперерабатывающих предприятиях, где необходим экспресс-анализ влажности.

Область применения влагомеров - сельское хозяйство, агропромышленный комплекс.

Описание

Влагомеры зерна НЕ lite, НЕ 50 представляют собой микропроцессорные приборы, обеспечивающие вывод на жидкокристаллический знаковый индикатор процентного содержания влажности и названия контролируемых зерновых, зернобобовых и масличных культур.

Конструктивно влагомеры НЕ lite и НЕ 50 выполнены в виде переносного прибора с датчиком . Влагомеры зерна НЕ 50 снабжены съемным датчиком, снабженным специальной рукояткой , которая облегчает процесс измельчения проб.

Датчик состоит из измерительной камеры и закручивающейся крышки, которые снабжены встроенными мельницей и прессом, позволяющим измельчить, однородно генетически смешать и сжать измеряемую пробу. На лицевой панели расположены знаковый индикатор, кнопки запуска режима измерений и выбора культур. В корпусе влагомеров имеется отсек для элемента питания.

Метод измерений влажности во влагомерах НЕ lite и НЕ 50 - кондуктометрический.

Влагомеры модификации Granomat - представляют собой ^^ДДа^ррные приборы с питанием от сети переменного тока, на передней пан^ш^здЙрЬ^рас-

П 1        1 1                                         \\                           ))

Лист 1 ИЗ 11                        V \             №

\\ \^1Я ДОЮГВ®^/ JJ

положены дисплей, клавиатура и сборник проб. Метод измерения влажности ди-элькометрический. При измерении проба автоматически загружается в измеряемую ячейку с использованием загрузочной воронки. В процессе измерения происходит автоматическое измерение температуры и массы пробы. Для удобства пользования влагомеры снабжены чекопечатающим устройством, позволяющим распечатать последние результаты измерений. В приборе имеются интерфейсы для внешнего подключения принтера и компьютера (порта USB и интерфейса RS 232.).

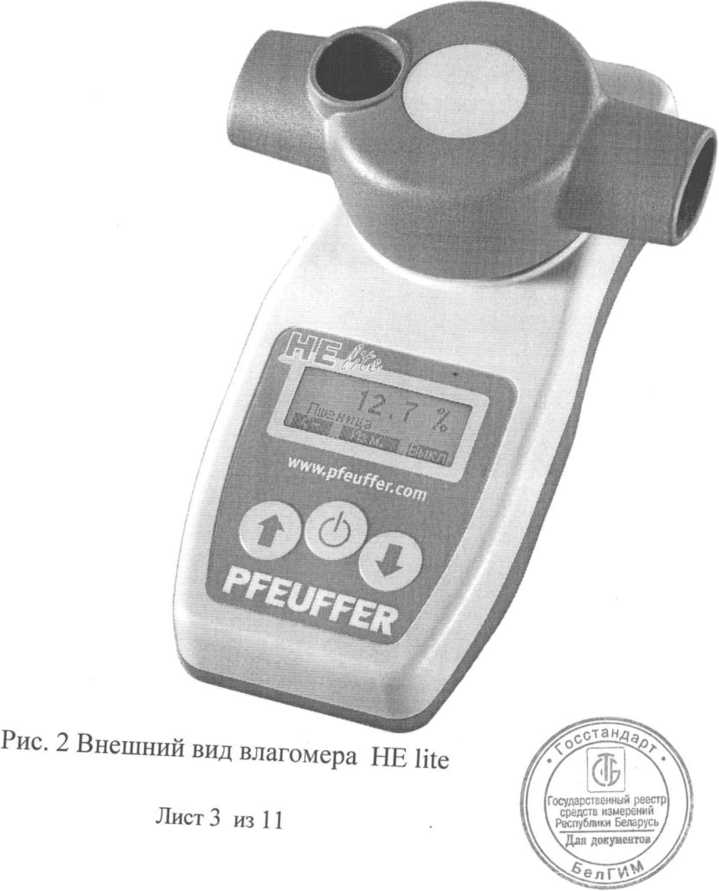

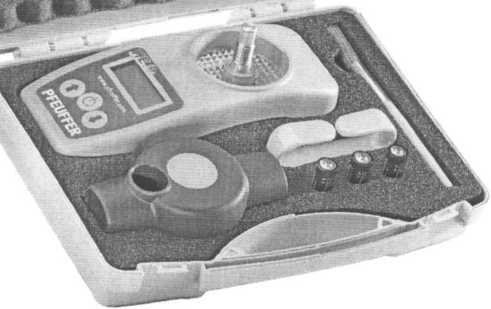

Внешний вид влагомеров,НЕ 50, НЕ lite Granomat приведен на рисунках 1-3.

Схемы пломбировки влагомеров для защиты от несанкционированного доступа с указанием места для нанесения знака поверки - клейма-наклейки приведе-

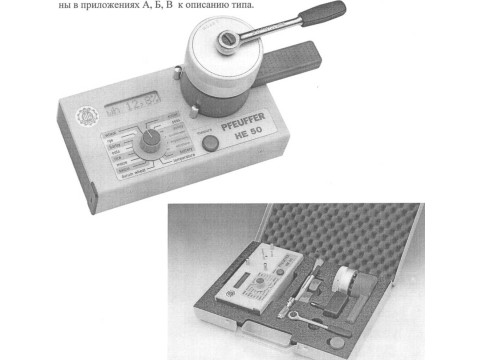

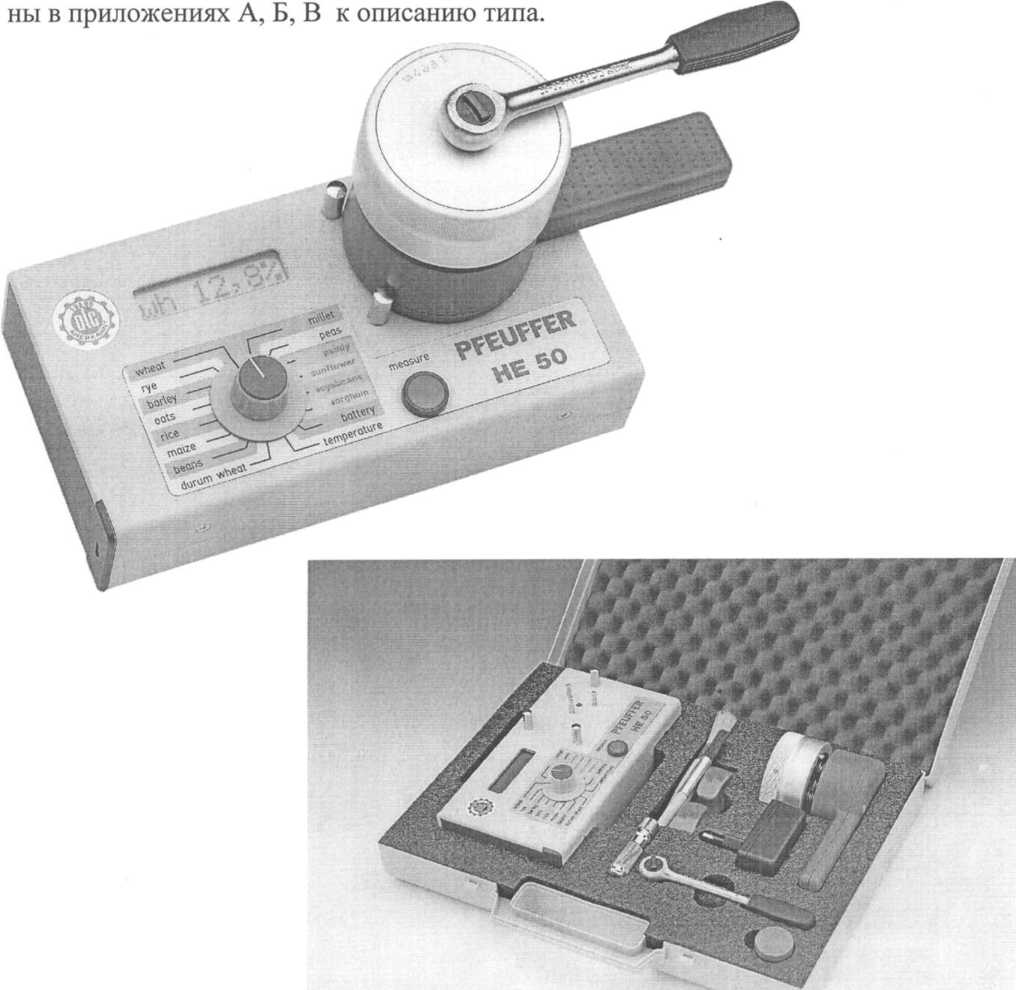

Рис. 1 Внешний вид влагомера НЕ 50

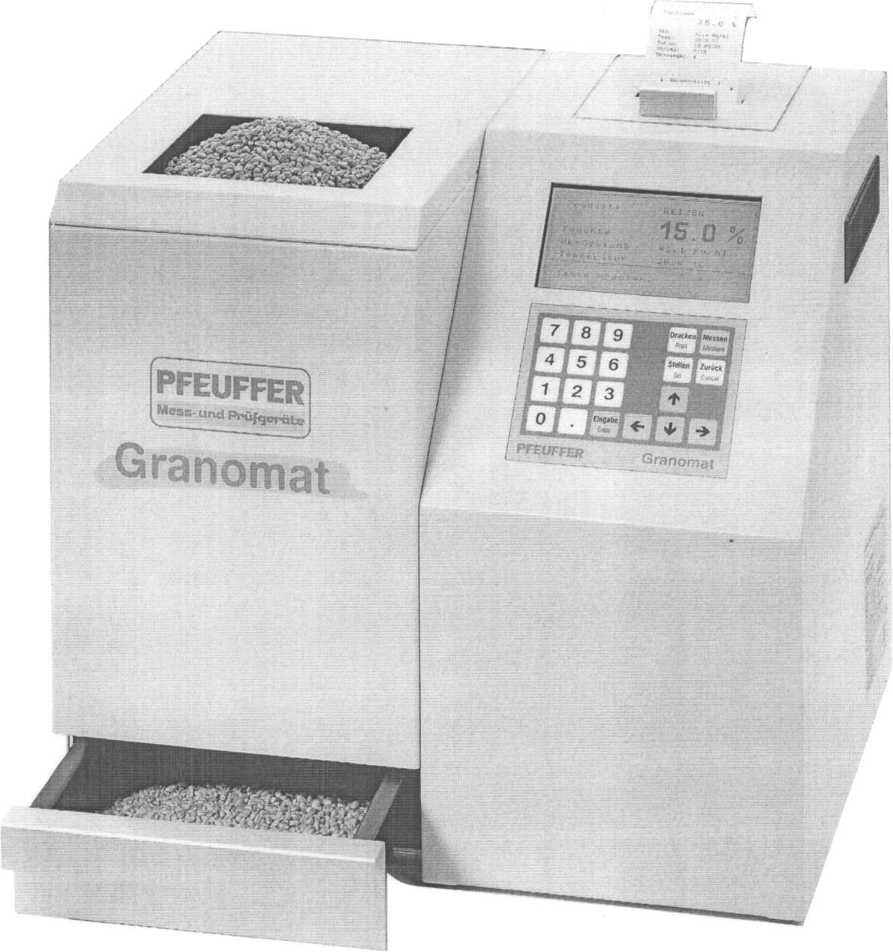

Рис.З Внешний вид влагомера Granomat

(государственный реестр] 1 средств измерений I \ Республики Беларусь / \Пля документов/

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Влагомеры зерна НЕ Lite:

Диапазоны измерений влажности, % зернобобовых культур:

Допускаемая абсолютная погрешность измерения влажности, % в диапазоне влажности от 5% до 18%:

- для рапса

- для подсолнечника

- для остальных культур

Номинальное напряжение питания от внутреннего источника постоянного тока, В

Время единичного измерения, с, не более

Габаритные размеры, мм, не более               200 х. 82 х. 85

Масса, кг, не более

Класс защиты от поражения электрическим

током по ГОСТ 12.2.091-2002 (МЭК 61010-1:1990) III

Степень защиты оболочки

Условия эксплуатации влагомеров, при которых обеспечиваются нормированные метрологические характеристики:

- температура окружающего воздуха, °C от 5 до 40

- относительная влажность воздуха, %      от 20 до 80

- атмосферное давление, кПа               от 84 до 106,7

Влагомер модификации НЕ 50:

Диапазоны измерений влажности, % зернобобовых культур:

- ячмень

от 7 до 30 от 8 до 30 от 8 до 38 от 9 до 30 от 6 до 35 от 8 до З^о

от 7 до

- гречиха

- кукуруза

- просо

- овес

- рожь

- пшеница

- горох

семян масличных культур: - лен

- рапс

- подсолнечник

от 9 до 27

от 2 до 27

от 2 до 30

от 2 до 30

Допускаемая абсолютная погрешность измерения влажности, % в диапазоне

влажности от 5% до 18%:

- для рапса

- для подсолнечника

- для остальных культур

Номинальное напряжение питания от внутреннего источника постоянного тока, В

Время единичного измерения, с, не более

Габаритные размеры, мм, не более

Масса, кг, не более

±0,8

±1,0

±0,8

9

25

220 х. 120 х. 65

1,8

Класс защиты от поражения электрическим током по ГОСТ 12.2.091-2002

(МЭК 61010-1:1990)

Степень защиты оболочки Средний срок службы Средняя наработка на отказ

III

IP 40

12 лет

25 000 часов

Условия эксплуатации влагомеров, при которых обеспечиваются нормированные метрологические характеристики:

- температура окружающего воздуха, °C - относительная влажность воздуха, %

от 5 до 40

от 20 до 80

от 84 до 106,7

- атмосферное давление, кПа

Влагомер модификации Granomat:

Допускаемая абсолютная погрешность измерения влажности,

% в диапазоне

влажности от 5% до 18%:

- для рапса

- для подсолнечника

- для остальных культур

±0,8

±0,8

±0,8

Номинальное напряжение питания от сети

Государственный реестр средств измерений Республики Беларусь

Диапазоны измерений влажности, % зернобобовых культур:

семян

Переменного тока, В

230

25

420 х. 360 х. 390

18

I

IP 40

Время единичного измерения, с, не более

Габаритные размеры, мм, не более

Масса, кг, не более

Класс защиты от поражения

электрическим током по ГОСТ 12.2.091-2002

(МЭК 61010-1:1990)

Степень защиты оболочки

Условия эксплуатации влагомеров, при которых обеспечиваются нормированные метрологические характеристики:

- температура окружающего воздуха, °C          от 10 до 40

- относительная влажность воздуха, %            от 20 до 80

- атмосферное давление, кПа              от 84 до 106,

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится на лицевую панель влагомера фотолитографическим способом и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Состав комплекта поставки влагомера НЕ lite приведен в таблице 1.

Таблица 1

Состав комплекта поставки влагомера 50 приведен в таблице 2.

Таблица 2

Состав комплекта поставки влагомера Granomat приведен в таблице 3.

Таблица 3

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

- Техническая документация фирмы-изготовителя «Pfeuffer GmbH», Германия ;

- Влагомеры зерна НЕ lite изготовленные до 27.12.2011 поверяются по МРБ МП.1600-2006 ;

- Влагомеры зерна серии НЕ ( модификации НЕ lite , изготовленные после 27.12.2011 и модификации НЕ 50, Granomat поверяются по МРБ МП.

2193- 2011 «Влагомеры зерна серии НЕ » Методика поверки

Заключение

Влагомеры зерна серии НЕ с модификациями : НЕ lite , НЕ 50, Granomat соответствуют техническим характеристикам фирмы-изготовителя«РГеи!Тег GmbH», Германия.

Межповерочный интервал - 12 месяцев.

Центр испытаний средств измерений РУП "Брестский ЦСМС",

224001, г.Брест, ул. Кижеватова, 10/1,

телефон: 28-13-09, факс: 28-56-08, эл. почта: csm@brest.by, аттестат аккредитации: BY/112 02.6.0.0001 от 15.06.2007 г.
