Анализаторы содержания кислорода переносные КС 50.430-000

Назначение

Анализаторы содержания кислорода переносные КС 50.430-000 предназначены для измерения объемной доли кислорода в газовых средах, в том числе в природном газе.

Описание

Анализаторы содержания кислорода переносные КС 50.430-000 (далее - анализаторы) являются переносными одноканальными приборами непрерывного действия.

Принцип действия - электрохимический, основанный на измерении электрического тока, возникающего в электрохимическом чувствительном элементе при взаимодействии с молекулами определяемого компонента.

Способ отбора пробы - принудительный, за счет избыточного давления в точке отбора пробы.

Анализаторы выполнены одноблочными в пластиковом литом корпусе с ручкой для переноски.

Внутри корпуса анализатора расположены:

- плата управления с индикатором и элементами управления;

- регулятор расхода газа;

- газовый кран (ручной 4-портовый 1 /8 фитинг);

- аккумуляторная батарея;

- блок аналитический в составе:

- корпус;

- плата измерительная электрохимического датчика;

- электрохимический датчик;

- элементы нагрева дегектора (ТСП и нагреватель) и элементы защиты (датчик температуры и тер.мопредохранитель).

На лицевой панели анализатора расположены входной и выходной штуцеры для подключения газовых линий. OLED дисплей и органы управления, интерфейсы питания и связи.

Анализатор имеет выходные сигналы:

- показания встроенного OLED дисплея;

- цифровой выход, интерфейс RS 232/485.

Анализаторы обеспечивают выполнение следующих функций:

- непрерывное измерение содержания определяемого компонента:

- формирование выходного цифрового сигнала, интерфейс RS 232/485;

- самодиагностику аппаратной и программной части анализаторов и сигнализации об отказах.

Анализаторы выполнены во взрывозащищённом исполнении с маркировкой 1 Ex mb [ib] ПС Тб Gb X в соответствии с требованиями технического регламента Таможенного союза ТР ТС 012/2011. Типы взрывозашиты - герметизация компаундом (т) соответствует ГОСТ 30852.17-2002 и искробезопасная электрическая цепь (i) ГОСТ Р МЭК 60079-11-2010.

Степень защиты от воздействия окружающей среды IP65 по ГОСТ 14254-96

Внешний вид анализаторов представлен на рисунке 1.

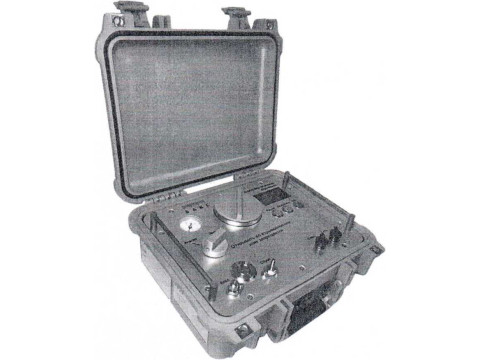

Рисунок 1 - Анализаторы содержания кислорода переносные КС 50.430-000, внешний вид

Программное обеспечение

Анализаторы содержания кислорода переносные КС 50.430-000 имеют следующие виды программного обеспечения (ПО):

- встроенное;

- автономное.

Встроенное ПО разработано изготовителем специально для решения задач измерения содержания объемной доли кислорода и обеспечивает следующие основные функции:

- обработку измерительной информации от ЭХД;

- хранение результатов измерения в энергонезависимой памяти анализатора;

- диагностику аппаратной части анализатора и целостности фиксированной части встроенного ПО;

- выполнение команд оператора;

- отображение на экране прибора результатов измерений и диагностической информации

- формирование цифрового выходного сигнала.

Автономное ПО для персонального компьютера под управлением ОС семейства Microsoft Windows XP/Vista/7/8, программа оператора «Х-метр», предназначена для настройки и контроля работы анализатора.

Автономное ПО выполняет следующие функции:

На уровне пользователя:

- идентификация встроенного ПО анализатора и его расчетного модуля;

- просмотр результатов последних анализов;

* просмотр результатов архивных анализов;

- просмотр событий журнала вмешательств.

На уровне админис гратора;

- управление правами пользователей;

- коррекция нуля;

- градуировка анализатора (внесение данных о концентрации кислорода);

- диагностика состояния датчика кислорода по изменению градуировочных коэффициентов;

- настройка работы анализатора;

- синхронизация времени по времени компьютера;

- обновление ПО;

- обеспечивает защиту и контроль настроек анализатора;

- фиксирует в Журнале вмешательств изменения, вносимые в настройки

Номера версии и контрольные суммы автономного и встроенного программного обеспечения определяются при помощи ПО «Х-метр» после установления связи с анализатором. Кроме того, номер версии и контрольная сумма встроенного ПО анализатора отображается на дисплее анализатора при его включении.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик анализаторов.

Анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077—2014.

Технические характеристики

1) Диапазоны измерений и пределы допускаемой основной погрешности анализаторов приведены в таблице 2.

Таблица 2

2) Пределы допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

3) Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды на каждые 10    °C, в долях от пределов

допускаемой основной погрешности

4) Пределы допускаемой дополнительной погрешности при изменении давления окружающего воздуха на каждые 3,3 кПа, в долях от пределов допускаемой основной погрешности

5) Время прогрева, мин, не более

6) Интервал времени работы от одной полной зарядки аккумуляторной ба

тареи, ч

7) Изменение показаний анализаторов за 8 ч непрерывной работы, в долях

от пределов допускаемой основной погрешности, не более

8) Электрическое питание анализаторов осуществляется от встроенного аккумулятора с выходным напряжением постоянного тока 12 В, электрической емкостью 9 А ч

9) Габаритные размеры анализатора, мм, не более:

- высота

- ширина

- длина

10) Масса анализатора, кг, не более

11) Средняя наработка на отказ, ч

12) Средний полный срок службы анализатора, лет

Условия эксплуатации

1) Параметры окружающей среды

- диапазон температуры окружающей среды, °C                       от минус 40 до 50

- диапазон атмосферного давления, кПа                                   от 84 до 106.7

- относительная влажность без конденсации влаги (при температуре 35°С), % до 98

2) Параметры анализируемой среды

- давление анализируемой среды на входе в анализатор МПа                       до 24

- содержание механических примесей, мг/мне более                                 10

- содержавие сероводорода в анализируемом газе, млн'1. не более                        10

- диапазон расхода анализируемого газа см’/мин                           от 200 до 2000

Знак утверждения тина

Знак утверждения типа

- типопэафским способом на титульный лист руководства по эксплуатации;

- на табличку на боковую панель анализатора.

Комплектность

Комплект поставки анализатора указан в таблице 3.

Таблица 3 - Комплектность анализаторов

Поверка

осуществляется по документу МП-242-1744-2014 "Анализаторы содержания кислорода переносные КС 50.430-000. Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" 23 апреля 2014 г.

Основные средства поверки:

- генератор кислорода ГК-500 по ИЯБЛ. 418310.033 в комплекте стандартным образцом состава газовой смесью водород - азот (ГСО 10259-2013);

- стандартные образцы состава газовые смеси кислород - азот (I CO 10253-2013) в баллонах под давлением по ТУ 6-16-2956-92.

Сведения о методах измерений

Методика измерений приведена в документе: «Анализаторы содержания кислорода переносные КС 50.430-000. Руководство по эксплуатации КС 50.430-000 РЭ»

Нормативные документы

1 ГОСТ 8.578-2OO8 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

3 ГОС Т Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

4 ТУ 4215-032-21189467-2014 «Анализаторы содержания кислорода переносные КС 50.430-000. Технические условия».

Рекомендации к применению

выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
