Приборы измерительные MITE-ECO
| Номер в ГРСИ РФ: | РБ 03 09 7499 20 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | ООО "Интернет вещей", г. Минск |
|
Описание типа РБ 03 09 7499 20 [2020-08-06]
rb-03-09-7499-20_2020-08-06.pdf
|
Скачать |
Приборы измерительные MITE-ECO (далее - устройства), предназначены для измерения относительной влажности воздуха и/или температуры, в промышленных и/или жилых помещения, а так же на открытых участках.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 7499 20 |
| Наименование | Приборы измерительные MITE-ECO |
| Год регистрации | 2020 |
| Номер сертификата | 13582 |
| Дата регистрации | 2020-06-26 |
| Срок действия | 2025-03-31 |
| Получатель сертификата | ООО "Интернет вещей", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "Интернет вещей"
Адрес: ул. Платонова, д.36, 220005, г. Минск
Контакты: +375 29 310-03-93, elena@mite.is
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку проводить по МРБ МП.2987-2020. |
Поверители
Скачать
|
Описание типа РБ 03 09 7499 20 [2020-08-06]
rb-03-09-7499-20_2020-08-06.pdf
|
Скачать |
Описание типа
Назначение
Приборы измерительные MITE-ECO (далее - устройства), предназначены для измерения относительной влажности воздуха и/или температуры, в промышленных и/или жилых помещения, а так же на открытых участках.
Область применения: легкая и тяжелая промышленность, изучение окружающей среды в экологии, логистика и складские помещения, фармацевтика, коммунальное хозяйство и другие сферы, где необходимо контролировать температурно-влажностный режим,
Описание
Устройство выполняется в пластмассовом или алюминиевом корпусе. Используется в качестве стационарного либо мобильного устройства, предназначенного для бытового и/или промышленного применения в неагрессивных газовых средах. Возможные варианты исполнений представлены в таблицах 1,2.
Таблица 1 - Модификации и конструктивные особенности.
|
Модификация |
Конструктивные особенности |
|
MITE-ECO/1/Z |
Устройство выполнено в пластмассовом корпусе |
|
MITE-ECO/2/Z |
Устройство выполнено в алюминиевом корпусе |
|
MITE-ECO/3ZZ |
Устройство выполнено в алюминиевом противопыльном корпусе |
MITE-ECO/1// и MITE-ECO/2// может питаться от трех вариантов источников пита
ния, MITE-ECO/3// только от электрической сети.
Таблица 2 - Модификации и конструктивные особенности.
|
Модификация |
Источник питания |
|
MITE-EC0//1 |
Устройство питается от батарейного питания |
|
MITE-EC0//2 |
Устройство питается от встроенного аккумулятора |
|
MITE-EC0//3 |
Устройство от сетевого адаптера |
Система работы измерительного устройств MITE-ECO разделяется на два узла. Первым узлом является непосредственно устройство.
Принцип работы устройства основан на работе измерительного элемента, являющегося датчиком измерения температуры и влажности. Получением данных и последующей их обработкой занимается микроконтроллер. На нем производятся математические вычисления, включая корректировку по коэффициенту, фильтрацию данных и т.п., согласно информации от производителя датчика. Так же функцией устройства является управление модулем беспроводной сети. Модуль беспроводной сети работает в автоматическом режиме и при получении новых данных от микроконтроллера отправляет их на сервер. Блок-схема работы устройств представлена на рисунке 1.
Вторым узлом выступает сервер, который постоянно слушает требуемые порты и принимает данные от устройств, сохраняя их в базу данных. На сервере производятся все необходимые вычисления, включая преобразования типов, обработку данных и другие необходимые действия. Для визуализации используется ресурс https://monitoring.mite.is, который читает данные из базы данных сервера и отображает их для конечного пользователя.

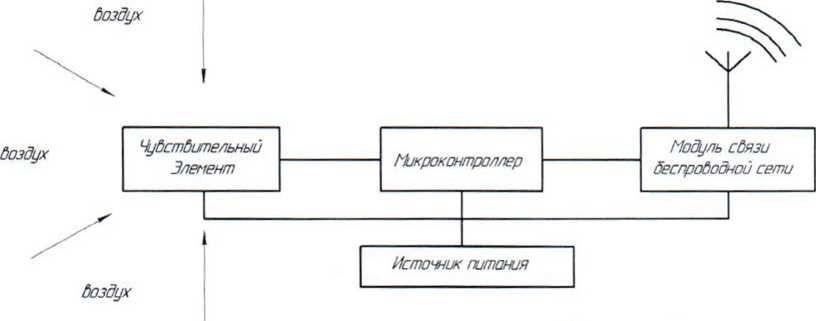

Рисунок 1 - Блок-схема работы устройства
Устройства могут передавать данные об измерениях либо по сети NBiOT, 2G/3G либо по WIFI.
Приборы имеют встроенное программное обеспечение (ПО). Характеристики ПО
злизацию ре-
обеспечение
приведены в таблице 3.
Таблица 3 - Харак~
|
Прибор |
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационной номер) ПО |
|
MITE-ECO// |
Встроенное |
Mite есо 1.0 |
1.0 |
|
Встроенное |
Платформа MITE |
1.0 |
Программное обеспечение, затрагивающее преобразования и зультатов измерений приборов, реализовано в версии MITE_v1.0_20
Доступ к программному обеспечению осуществляется через портал http://monitoring.mite.is с помощью уникального логина и пароля, предоставляемого фирмой производителем.
Схема с указанием места нанесения знака поверки (поверительного клейма-накпейки), места пломбирования от несанкционированного доступа указано в приложении А (рисунок А.1, рисунок А.2, рисунок А.З).
Внешний вид устройств приведен на рисунках 2-4.

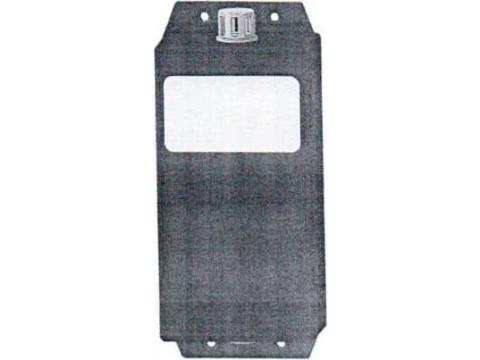

Рисунок 2 - Внешний вид устройств MITE-EC0/1 //

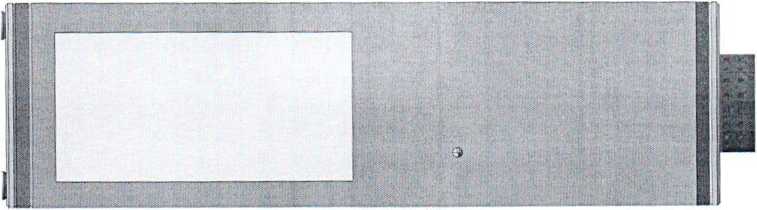

Рисунок 3 - Внешний вид устройства MITE-ECO/2//
Рисунок 4 - Внешний вид устройства MITE-ECO/3//
Таблица 4 - Основные технические и метрологические характеристики приборов
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приборов представлены в таб
лице 4.
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измеряемых температур, °C |
от минус 40 до плюс 80 |
|
Пределы абсолютной погрешности при измерении температуры при температуре: - от минус 40 до минус 5, °C - свыше минус 5 до плюс 40, °C - свыше 40 до 80, °C |
±1,0 ±0,5 ±1,0 |
|
Разрешающая способность при измерении температуры, °C |
0,01 |
|
Диапазон измерения относительной влажности, % |
от 0 до 100 |
|
Пределы абсолютной погрешности при измерении относительной влажности, % |
±3 |
|
Разрешающая способность при измерении влажности, % |
0,01 |
|
Габаритные размеры, не более: -для MITE-ECO/1// -для MITE-ECO/2// - для MITE-ECO/3// |
160x40x40 155x67x43 121x16x16 |
|
Масса, г, не более |
500 |
|
Потребляемый ток, мА, не более |
500 |
|
Напряжение питания, В: -для М1ТЕ-ЕСО//1/ -для MITE-ECO//2/ -для MITE-ECO//3/ |
3,6 4,2 6 |
|
Условия эксплуатации: - диапазон рабочих температур, °C; - относительная влажность при температуре 20 °C, %, не более; |
от минус 40 до плкю^О’ 98 ft \ ■ у |
|
Степень защиты, обеспечиваемая оболочкой ГОСТ 14254-2015 |
II I 1 1 IP20 -----------------V X /-- |
Знак утверждения типа
Знак утверждения типа наносится методом гравирования или типографией на переднюю панель устройства, а также на титульные листы эксплуатационной документации.
Комплектность
В комплект поставки устройства входят изделия и документация, указанные в таблице 1.
Таблица 1
|
Наименование |
Количество |
|
Прибор измерительный MITE-ECO |
1 шт. |
|
Ключ (внешний ключ-выключатель) (если применимо) |
2 шт. |
|
Руководство по эксплуатации MITE.001.001.001ЕСОРЭ |
1 шт. |
|
Методика поверки (по требованию заказчика) |
1 шт. |
|
Элемент питания D (при питании от промышленной батареи) |
1 шт. |
|
Примечания: по дополнительному заказу осуществляется поставка следующих изделий: | |
|
Кабель питания (при питании от внутреннего аккумулятора) (при питании от сети) | |
|
Внешний сетевой адаптер Miru 5021 (Входное напряжение 230V, Потребляемый ток О.ЗА; Выходное напряжение 5V; Ток 2А) (при питании от внутреннего аккумулятора, при питании от сети) Допускается использование любого блока питания соответствующий параметрам и сертифицированный на территории РБ. | |
|
Элемент питания D (при питании от промышленной батареи) | |
|
Брелок «МИе»(внутренний геркон с магнитным управлением) | |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 12997-84 «Изделия ГСП. Общие технические условия»;
СТБ ГОСТ Р 51522-2001 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний»
ТУ BY 193254520.001-2019 «Прибор измерительный MITE-ECO. Технические условия»
МРБ МП.2987-2020 «Система обеспечение единства измерений Республики Беларусь. Приборы измерительные MITE-ECO. Методика поверки».
Заключение
Приборы измерительные MITE-ECO соответствуют требованиям ГОСТ 12997-84, СТБ ГОСТ Р 51522-2001, ТУВУ 193254520.001-2019, техническому регламенту Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (декларация о соответствии ЕАЭС № BY/112 11.01. ТР020 003 40390), техническому регламенту Республики Беларусь TP 2018/024/BY «Средства электросвязи. Безопасность» (декларация о соответствии № BY/12 11.01. ТР024 003 07345).
Межповерочный интервал - не более 24 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр
испытаний средств измерений и техники БелГИМ.
220053, г. Минск, Старовиленский тракт, 93, тел. (017) 378-98-13
Аттестат аккредитации № BY/112 02.1.0.0025 до 30.03.2024.
