Измерители-сигнализаторы поисковые ИСП-РМ1703-II
| Номер в ГРСИ РФ: | РБ 03 17 7637 20 |
|---|---|
| Раздел: | Средства измерений ионизирующих излучений [17] |
| Производитель / заявитель: | ООО «Полимастер», г. Минск |
|
Описание типа РБ 03 17 7637 20 [2020-10-13]
rb-03-17-7637-20_2020-10-13.pdf
|
Скачать |
Измерители-сигнализаторы поисковые ИСП-РМ1703-П (далее - приборы) предназначены для измерения мощности индивидуального эквивалента дозы
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 17 7637 20 |
| Наименование | Измерители-сигнализаторы поисковые ИСП-РМ1703-II |
| Год регистрации | 2020 |
| Номер сертификата | 13584 |
| Дата регистрации | 2020-07-30 |
| Срок действия | 2025-07-30 |
| Получатель сертификата | ООО "Полимастер", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "Полимастер"
Адрес: 220141, г. Минск, ул. Ф.Скорины, 51
Контакты: (017) 268 68 19 // (017) 264 23 56, polimaster@polimaster.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку проводить по МРБ МП.3005-2020 утв.2020 г. |
Поверители
Скачать
|
Описание типа РБ 03 17 7637 20 [2020-10-13]
rb-03-17-7637-20_2020-10-13.pdf
|
Скачать |
Описание типа
Назначение
Измерители-сигнализаторы поисковые ИСП-РМ1703-П (далее - приборы) предназначены для измерения мощности индивидуального эквивалента дозы
(10) (далее - МЭД), индивидуального эквивалента дозы НР(10) (далее - ЭД) гамма- и рентгеновского излучений (далее - фотонное излучение), поиска (обнаружения и локализации) радиоактивных и ядерных материалов по их внешнему гамма- и нейтронному излучениям.
Приборы могут быть использованы для поиска (обнаружения и локализации) радиоактивных веществ на радиохимических производствах, в службах спец-контроля таможенных учреждений, а также широким кругом потребителей, которые по роду своей деятельности связаны с обнаружением и локализацией радиоактивных источников.
Описание
Измерение МЭД фотонного излучения осуществляется с помощью встроенного блока детектирования на основе счетчика Гейгера-Мюллера и/или сцинтиллятора CsL
Нейтронное излучение регистрируется с помощью встроенного сцинтилляционного блока детектирования.
Принцип действия дозиметра в режиме измерения основан на подсчете числа импульсов, поступающих с выхода блоков детектирования и вычислении МЭД фотонного излучения.
Принцип действия приборов в режиме поиска основан на сравнении числа импульсов в единицу времени, поступающих с выходов блоков детектирования, с пороговым значением, рассчитанным на основе измерения внешнего радиационного фона гамма- или нейтронного излучений (далее - гамма-фона или нейтронного фона), измеренных при калибровке прибора, и установленных количеств среднеквадратических отклонений отдельно гамма- и нейтронного фона^ЙИ^^х
Управление блоками детектирования осуществляется с псжбщЦ^ микропроцессорного контроллера.
II [°С^{?7? ИНЫЙ PObTrpj П \ Республики Беларусь j /! Vя докУмввт°в/ У
Выбор режимов работы и программирование приборов осуществляется с помощью двух кнопок. Результаты измерения и режимы работы приборов индицируются на жидкокристаллическом индикаторе (далее - ЖКИ). В режиме связи с персональным компьютером (далее - ПК) программирование прибора, а также передача результатов измерений в ПК осуществляется по USB-интерфейсу. Связь приборов с мобильными устройствами (смартфонами) осуществляется по радиоканалу типа Bluetooth.
В приборах имеются встроенные звуковой и вибрационный сигнализаторы.
Питание прибора осуществляется от одного гальванического элемента питания типа АА (LR6).
Приборы выпускаются в шести модификациях:
- Измеритель-сигнализатор поисковый ИСП-РМ1703МА-П;
- Измеритель-сигнализатор поисковый ИСП-РМ1703МА-П ВТ. Отличается от ИСП-РМ1703МА-П наличием радиоканала типа Bluetooth;
- Измеритель-сигнализатор поисковый ИСП-РМ1703МО-Н ВТ. Отличается от ИСП-РМ1703МА-П конструктивным исполнением ЖКИ, расширенным диапазоном измерений МЭД, наличием режима измерения ЭД, наличием радиоканала типа Bluetooth;
- Измеритель-сигнализатор поисковый ИСП-РМ1703ГНА-П. Отличается от ИСП-РМ1703МА-П наличием детектора нейтронных излучений;
- Измеритель-сигнализатор поисковый ИСП-РМ1703ГНА-Н ВТ. Отличается от ИСП-РМ1703МА-П наличием детектора нейтронных излучений и радиоканала типа Bluetooth;
- Измеритель-сигнализатор поисковый ИСП-РМ1703ГНА-Н МВТ. Отличается от ИСП-РМ1703МА-П расширенным диапазоном измерений МЭД, наличием режима измерения ЭД, наличием детектора нейтронных излучений и радиоканала типа Bluetooth.

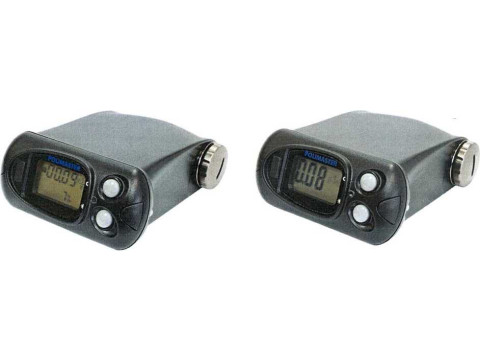

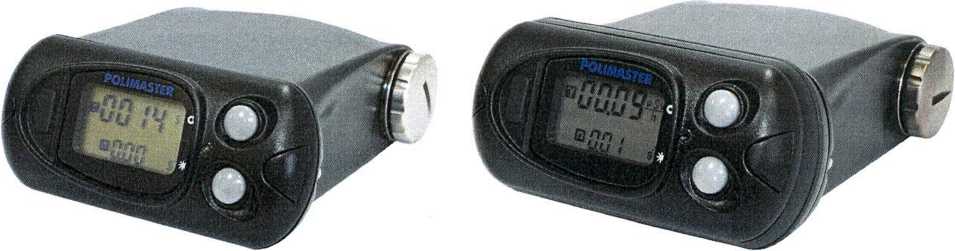

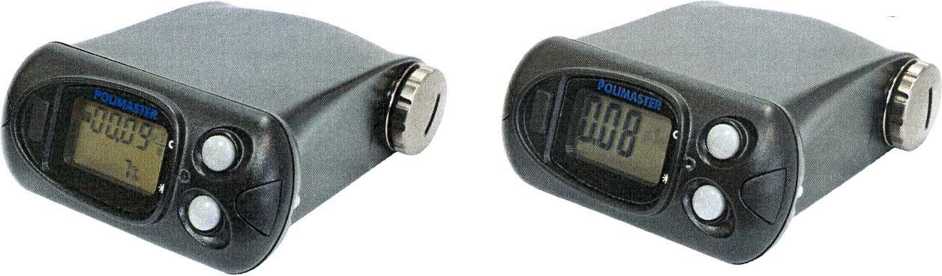

Общий вид приборов представлен на рисунке 1.
ИСП-РМ1703МА-П, ИСП-РМ1703МА-Н ВТ ИСП-РМ1703МО-П ВТ
ИСП-РМ1703ГНА-П, ИСП-РМ1703ГНА-П ВТ
ИСП-РМ1703ГНА-Н
Рисунок 1 Общий вид приборов.
II [ Государственный реестр] И I средств измерений / II \\ \ Республики Беларусь / П
X \Для документов/ JJ
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) приборов подразделяется на встроенное и прикладное.
Встроенное ПО (программа микропроцессора), размещенное в энергонезависимой памяти приборов, обеспечивает выполнение следующих функций:
- тестирование и диагностику основных блоков приборов;
- калибровку по гамма- и нейтронному (для модификаций ИСП-РМ1703ГНА-II, ИСП-РМ1703ГНА-П ВТ, ИСП-РМ1703ГНА-П МВТ) фону;
- управление блоками детектирования, расчет МЭД и ЭД (для модификаций ИСП-РМ1703МО-П ВТ, ИСП-РМ1703ГНА-П МВТ) фотонного излучения;
- контроль и установка пороговых значений по МЭД и ЭД (для модификаций ИСП-РМ1703МО-П ВТ, ИСП-РМ1703ГНА-Н МВТ);
п оиск источников гамма- и нейтронного (для модификаций ИСП-РМ1703ГНА-П, ИСП-РМ1703ГНА-П ВТ, ИСП-РМ1703ГНА-П МВТ) излучений;
- выделение (категоризацию) естественных источников гамма-излучения (NORM);
- установку количества среднеквадратичных отклонений гамма- и нейтронного (для модификаций ИСП-РМ1703ГНА-П, ИСП-РМ1703ГНА-И ВТ, ИСП-РМ1703ГНА-Н МВТ) фонов (коэффициента п) в диапазоне от 1,0 до 9,9 с шагом 0,1;
- индикация информации на ЖКИ;
- управление световой, звуковой и вибрационной сигнализациями;
- связь с персональным компьютером (ПК) по USB-интерфейсу;
- связь с мобильными устройствами (смартфонами) по радиоканалу типа Bluetooth (для модификаций ИСП-РМ1703МА-П ВТ, ИСП-РМ1703МО-И ВТ, ИСП-РМ1703ГНА-П ВТ, ИСП-РМ1703ГНА-Н МВТ).
Прикладное ПО устанавливается на ПК, работающие под управлением ОС Windows, и на мобильные устройства работающие под управлением ОС Android.
Установка прикладного ПО на ПК, работающие под управлением ОС Windows осуществляется с электронного носителя, входящего в комплект поставки приборов. ПО обеспечивает выполнение следующих функций:
- считывание / запись и отображение данных о подключенном к ПК приборе (тип, серийный номер, версия микропроцессорного ПО прибора), программирование параметров и режимов работы прибора, считывание и отображение результатов измерений МЭД и ЭД (для модификаций ИСП-РМ1703МО-П ВТ, ИСП-РМ1703ГНА-П МВТ), контроль и установка пороговых значений МЭД и ЭД (для модификаций ИСП-РМ1703МО-Н ВТ, ИСП-РМ1703ГНА-Н МВТ);
- сохранение считанной истории дозиметрических измерений в файл;
- задание пороговых значений МЭД и ЭД (для модификаций ИСП-PM1703MO-II ВТ, ИСП-РМ1703ГНА-П МВТ);
- подключение или отключение звуковой и/или вибрационной сигнализации;
- проверку установленного или установку нового значения коэффициента п. Диапазон установки коэффициента п должен быть в пределах от 1 до 9,9 с дискретностью 0,1 (функция должна вкл/выкл с помощью ПО);
- проверку и автоматическую коррекцию текущего времени и даты;
- установку значения последовательных интервалов времени, через которые в энергонезависимой памяти приборов запоминается текущее значение МЭД;
- разрешение возможности включения звуковой и вибрационной сигнализации кнопками управления.
Государственный реестр! I измерений / у Республики Беларусь ) \Для документов/
ПО «Polismart», установленное на мобильные устройства работающие под управлением ОС Android, установленное с «Google Play», позволяет приборам модификаций ИСП-РМ1703МА-П ВТ, ИСП-РМ1703МО-П ВТ, ИСП-РМ1703ГНА-П ВТ, ИСП-РМ1703ГНА-П МВТ в режиме связи с мобильными устройствами по радиоканалу типа Bluetooth осуществлять выполнение следующих функций:
- индикация текущего измеренного значения МЭД и ЭД (для модификаций ИСП-РМ1703МО-Н ВТ, ИСП-РМ1703ГНА-П МВТ) на экране мобильных устройств;
- установка пороговых значений по МЭД с мобильного устройства.
ПО «Polismart» не является метрологически значимым, к метрологически значимому относится встроенное ПО, а также прикладное ПО для ПК, работающих под управлением ОС Windows.
Запись встроенного ПО (программы микропроцессора) в энергонезависимую память прибора осуществляется в процессе производства при помощи специального оборудования изготовителя. ПО защищено от преднамеренных и непреднамеренных изменений защитной пломбой. Пломба ограничивает доступ к ПО, при этом ПО не может быть изменено без нарушения пломбы. Кроме того, контроль защиты встроенного ПО осуществляется проверкой отсутствия сообщений об ошибках при тестировании приборов, целостностью пломбы на приборах и соответствия версии встроенного ПО, индицируемого в режиме индикации версии встроенного ПО, номеру версии, записанной в разделе «Свидетельство о приемке» руководств по эксплуатации на приборы.
Контроль защиты прикладного ПО для ПК, работающих под управлением ОС Windows, осуществляется сравнением версии, записанной в разделе «Свидетельство о приемке» руководств по эксплуатации на приборы, и контрольной суммы, рассчитанной по методу MD5, с полученными при работе прибора в режиме связи с ПК. Расчет контрольной суммы проводится стандартными средствами, например, Total Commander, Double Commander.
Идентификационные данные ПО приборов приведены в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Программа микропроцессорная для модификаций: | ||||
|
- ИСП-РМ1703МА-П, ИСП-РМ1703МА-П ВТ, ИСП-РМ1703ГНА-П, ИСП-РМ1703ГНА-П ВТ, ИСП-РМ1703ГНА-Н МВТ; |
ТИГР.00075.00.02.4-15 |
не ниже v 1.5* | ||
|
- ИСП-РМ1703МО-П ВТ |
ТИГР.00075.00.02.5-14 |
не ниже v 1.4* |
— |
— |
|
Прикладное ПО |
ТИГР.00075.00.00.2-02 |
не ниже v 1.0.34.0* |
07f5d12b8adc61 04493еа0е7522 ЬЬ896* |
MD5 |
|
Прикладное ПО |
«Polismart» |
не ниже v 4.0.98** |
0xB7DD** |
CRC16 |
Примечание
*-Текущий номер версии программы микропроцессора и прикладного ПО и контрольная сумма указаны в разделе «Свидетельство о приемке» руководств по эксплуатации на приборы. Контрольная сумма относится к текущей версии ПО.
Текущий номер версии и контрольная сумма ПО указаны в настойках при ложен и^ует^новлен-) на мобильное устройство
i1 ^дарственный реестр! I
I оо?Й?кТ8 измерений / II
\ Республики Беларусь / I/
к \Для документов./ у/
Г
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные характеристики приборов представлены в таблице 2.
Таблица 2
|
Наименование параметра |
Значение | |||||
|
PM1703MA-II |
PM1703MA-II ВТ |
РМ1703ГНА-11 |
РМ1703ГНА-П ВТ |
РМ1703ГНА-П МВТ |
PM1703MO-II ВТ | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Диапазон измерений МЭД |
от 0,1 мкЗв/ч до 300 мкЗв/ч |
от 0,1 мкЗв/ч до 0,2 Зв/ч | ||||
|
Пределы допускаемой основной относительной погрешности при измерении МЭД, % |
±30 | |||||
|
Диапазон измерений ЭД |
— |
0,01 мкЗв до 10,0 Зв | ||||
|
Пределы допускаемой основной относительной погрешности при измерении ЭД, % |
— |
±30 | ||||
|
Диапазон энергий регистрируемого фотонного излучения, МэВ |
от 0,033 до 3,0 | |||||
|
Энергетическая зависимость в режиме измерения МЭД в диапазоне энергий от 0,06 до 1,33 МэВ относительно энергии 0,662 МэВ (137Cs), %, не более |
±29 | |||||
|
Чувствительность приборов к гамма-излучению, (ипм./с)/(мкЗв/ч), не менее: | ||||||
|
- по 241 Ат; |
500 | |||||
|
- по 137Cs |
100 | |||||
|
Чувствительность приборов к нейт |
ронному излучению, имп.-см2/нейтрон, не менее: | |||||
|
- для Ри-а-Ве |
— |
— |
0,035 |
— | ||
|
-для тепловых нейтронов |
— |
— |
1,2 |
— | ||
|
Коэффициент вариации в режиме измерения МЭД при доверительной вероятности 0,95, %, не более |
±10 | |||||
|
Режимы работы приборов: | ||||||
|
- режим тестирования; |
есть | |||||
|
- режим калибровки по внешнему гамма-фону; |
есть | |||||
|
- режим калибровки по внешнему нейтронному фону; |
нет |
нет |
есть |
есть |
есть |
нет |
|
- режим поиска источников гамма-излучения; |
есть | |||||
|
- режим поиска источников нейтронного излучения; |
нет |
нет |
есть |
есть |
есть |
нет |
|
- режим измерения МЭД; |
есть | |||||
|
- режим измерения ЭД; |
нет |
нет |
нет |
нет |
есть |
есть |
|
- режим установок; |
есть | |||||
|
- режим связи с ПК по USB-интерфейсу; |
есть | |||||
|
- режим связи с мобильными устройствами (смартфонами) по радиоканалу типа Bluetooth; |
нет |
есть |
нет |
есть |
есты-^ Zz <1 |
есть |
|
// I Государствен» ll i средств из U \ Республики |
-J \ у ый реестр ‘ дарений / Беларусь / / | |||||
Для документов/ /.
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
- выделение (категоризацию) естественных источников гамма-излучения (NORM) |
есть | |||||
|
Номинальное напряжение питания приборов, В |
1,5 (один элемент питания типа АА) | |||||
|
Рабочие условия эксплуатации приборов: | ||||||
|
-диапазон температур окружающего воздуха °C; |
от минус 40 до плюс 50 | |||||
|
- относительная влажность окружающего воздуха при 35 °C, %; |
не более 98 | |||||
|
-давление, кПа |
от 84 до 106,7 | |||||
|
Пределы допускаемой дополнительной относительной погрешности прибора при измерении МЭД, %: | ||||||
|
- при изменении температуры окружающего воздуха от нормальной (20±5) °C до минус 40 °C при измерении МЭД; |
±10 | |||||
|
- при изменении температуры окружающего воздуха от нормальной (20±5) °C до 50 °C |
±15 | |||||
|
- при относительной влажности окружающего воздуха 98 % при 35 °C |
±15 | |||||
|
- при быстрых изменениях температуры окружающего воздуха от нормальной до минус 40 °C, от минус 40 °C до нормальной при измерении МЭД |
±10 | |||||
|
- при быстрых изменениях температуры окружающего воздуха от нормальной до 50 °C и от 50 °C до нормальной |
±15 | |||||
|
- при изменении напряжения питания от номинального значения до крайних значений напряжения питания |
±10 | |||||
|
Степень защиты, обеспечиваемая оболочкой корпуса прибора по ГОСТ 14254-2015 |
IP65 | |||||
|
Габаритные размеры приборов, мм, не более: |
72x32x87 |
75x36x99 |
72x32x87 | |||
|
Масса приборов, кг, не более: |
0,24 | |||||
|
Средний срок службы, лет, не менее |
8 | |||||
|
Наработка на отказ, часов, не менее |
10000 | |||||
|
Среднее время восстановления, минут, не более |
60 | |||||
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульные листы руководств по эксплуатации ТИГР.412114.511-02 РЭ, ТИГР.412114.513-02 РЭ. ТИГР.412114.514-02 РЭ.
Комплектность
Комплект поставки приборов указан в таблице 3. Таблица 3
|
Наименование, тип |
Обозначение |
Количество на модификацию, шт. | |||||
|
PM1703MA-II |
PM1703MA-II ВТ |
PM1703MO-II ВТ |
РМ1703ГНА-П |
РМ1703ГНА-11 ВТ |
РМ1703ГНА-П МВТ | ||
|
Измеритель-сигнализатор поисковый ИСП-РМ1703МА-П |
ТИГР.412114.511-03 |
1 |
- |
- |
- |
- |
- |
|
Измеритель-сигнализатор поисковый ИСП-РМ1703МА-Н ВТ |
ТИГР.412114.511-04 |
- |
1 |
- |
- |
- |
- |
|
Измеритель-сигнализатор поисковый ИСП-РМ1703МО-П ВТ |
ТИГР.412114.514 |
- |
- |
1 |
- |
- |
- |
|
Измеритель-сигнализатор поисковый ИСП-РМ1703ГНА-Н |
ТИГР.412114.513 |
- |
- |
- |
1 |
- |
- |
|
Измеритель-сигнализатор поисковый ИСП-РМ1703ГНА-Н ВТ |
ТИГР.412114.513-02 |
- |
- |
- |
- |
1 |
- |
|
Измеритель-сигнализатор поисковый ИСП-РМ1703ГНА-П МВТ |
ТИГР.412114.513-04 |
- |
- |
- |
- |
- |
1 |
|
Элемент питания: Батарея (Alkaline) 1.5 V, не менее 2000 mA/h, АА (LR6) |
- |
1 |
1 |
1 |
1 |
1 |
1 |
|
Руководство по эксплуатации |
ТИГР.412114.511-02 РЭ |
1 |
1 |
- |
- |
- |
- |
|
Руководство по эксплуатации |
ТИГР.412114.513-02 РЭ |
- |
- |
- |
1 |
1 |
1 |
|
Руководство по эксплуатации |
ТИГР.412114.514-02 РЭ |
- |
- |
1 |
- |
- |
- |
|
Комплект принадлежностей |
ТИГР.305621.536 |
1 |
1 |
- |
- |
- |
- |
|
Комплект принадлежностей |
ТИГР.305621.546 |
- |
- |
1 |
- |
- |
- |
|
Комплект принадлежностей |
ТИГР.305621.538 |
- |
- |
- |
1 |
1 |
1 |
|
Упаковка потребительская |
ТИГР.305641.544 |
1 |
1 |
1 |
- |
- |
- |
|
Упаковка потребительская |
ТИГР.305641.545 |
- |
- |
- |
1 |
1 |
1 |
Допускается применение других элементов питания, аналогичных по параметрам
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100345122.096-2020 «Измерители-сигнализаторы поисковые ИСП-РМ1703-Н. Технические условия».
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
МРБ МП.3005-2020 «Измерители-сигнализаторы поисковые ИСП-РМ1703-П. Методика поверки».
Заключение
Измерители-сигнализаторы поисковые ИСП-РМ1703-11 соответствуют требованиям ТУ BY 100345122.096-2020, ГОСТ 27451-87, ТР ТС 020/2011 (декларация о соответствии регистрационный номер ЕАЭС № BY/112 11.01. ТР020 003 41711, срок действия до 03.06.2025).
Межповерочный интервал - не более 12 месяцев, межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ, г. Минск, Старовиленский тракт, 93, тел. 378-98-13.
Аттестат аккредитации № BY/112 1.0025, действителен до 30.03.2024.
Смотрите также
