Уровнемеры буйковые серии 249 с преобразователями DLC Зххх и 2500 (далее -уровнемеры) предназначены для измерения уровня жидкости или границы раздела двух несмешивающихся жидкостей и непрерывного преобразования измеренного параметра в электрический или пневматический сигнал.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 2764 20 |
| Наименование | Уровнемеры буйковые серии 249 с преобразователем DLC 3ххх и 2500 |
| Год регистрации | 2020 |
| Номер сертификата | 13579 |
| Дата регистрации | 2020-06-26 |
| Срок действия | 2022-05-30 |
| Получатель сертификата | фирма "Emerson Process Management Magyarorszag Kft" (Венгрия (HU)) компании "Fisher Controls International LLC" (Соединённые Штаты (US)) |
Производитель / Заявитель
фирма "Emerson Process Management Magyarorszag Kft" (Венгрия) компании "Fisher Controls International LLC" (Соединённые Штаты)
Адрес: 8000 Holland fasor 6, Szekesfehervar
Контакты: Tel. +36 22 543 758 www.emerson.com
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1558-2006 (изменения №1-4). |
Поверители
Скачать
|
Описание типа РБ 03 07 2764 20 [2020-01-27]
rb-03-07-2764-20_2020-01-27.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 2764 20 [2020-08-07]
rb-03-07-2764-20_2020-08-07.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 2764 20 [2020-01-27]
rb-03-07-2764-20_2020-01-27.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 2764 20 [2013-12-18]
rb-03-07-2764-20_2013-12-18.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 2764 20 [2017-09-25]
rb-03-07-2764-20_2017-09-25.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 2764 20 [2020-08-07]
rb-03-07-2764-20_2020-08-07.pdf
|
Скачать |
Описание типа
Назначение
Уровнемеры буйковые серии 249 с преобразователями DLC Зххх и 2500 (далее -уровнемеры) предназначены для измерения уровня жидкости или границы раздела двух несмешивающихся жидкостей и непрерывного преобразования измеренного параметра в электрический или пневматический сигнал.
Уровнемеры применяются в системах контроля и автоматического управления технологическими процессами в нефтехимической, химической, пищевой, энергетической промышленности и других областях хозяйственной деятельности, в том числе во взрывоопасных условиях производства.
Описание
Уровнемеры состоят из датчика серии 249 и преобразователей DLC 3000, DLC 3100 или 2500.
Принцип действия уровнемеров основан на преобразовании выталкивающей силы жидкости, действующей на погруженный в неё буёк, в угловое перемещение торсионной трубки и последующем преобразовании в сигнал, который передаётся на показывающее или регистрирующее устройство:
- электрический (цифровые контроллеры уровня DLC 3000, DLC 3100),
- пневматический (преобразователи серии 2500).
Датчики уровнемеров изготавливают в следующих исполнениях:
- 249, 249В, 249BF, 249С, 249К, 249L - для камерных уровнемеров верхнего монтажа (устанавливаются сверху резервуара);
- 249Р, 249ВР, 249СР - для бескамерных уровнемеров верхнего монтажа;
- 249VS - для бескамерных уровнемеров бокового монтажа (устанавливаются сбоку резервуара);
- 249W- для уровнемеров верхнего монтажа или устанавливаемых на камере, поставляемой заказчиком.
Преобразователь DLC 3000 изготавливают в исполнении DLC ЗОЮ.
Преобразователи DLC 3000 и DLC 3100 могут передавать вом виде по протоколу HART®.
Преобразователи серии 2500 различаются режимом работы:
- прямого действия (выходной сигнал увеличивается при увеличении уровня жидкости) - модели 2500, 2500С, 2502, 2502С, 2502F, 2500Т, 2500ТС, 2500S, 2500SC, 2503;
- обратного действия (выходной сигнал уменьшается при увеличении уровня жидкости) - модели 2500R, 2500CR, 2502R, 2502CR, 2502FR, 2500TR, 2500TCR, 2500SR.
Уровнемеры могут быть оснащены индикатором выходного сигнала и теплоизолятором, изготавливаются в обычном или взрывозащищённом исполнениях.
Внешний вид уровнемеров представлен на рисунке 1.
Схема с указанием места нанесения знака поверки (клейма-наклейки) приведена в приложении А к описанию типа.

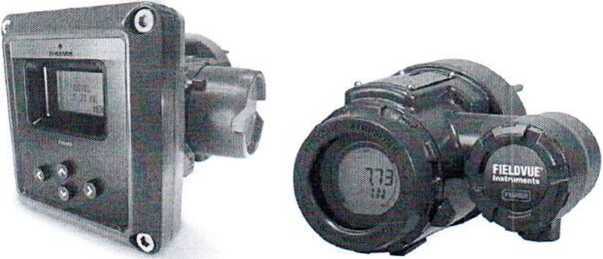

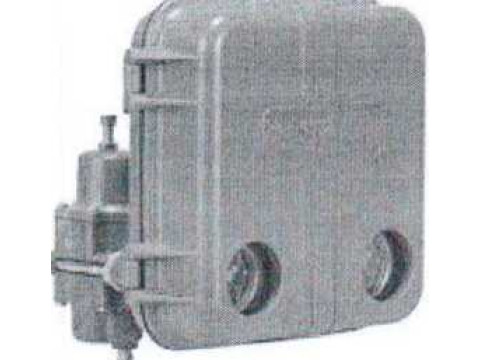

с преобразователем 2500
с преобразователем DLC 3100
с преобразователем DLC 3000
Рисунок 1 - Внешний вид уровнемеров буйковых серии 249 с преобразователями DLC Зххх и 2500
Идентификационные данные ПО уровнемеров буйковых серии 249 с преобразователями DLC 3000 и DLC 3100 приведены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные ПО уровнемеров буйковых се-
|
рии 249 с преобразователем DLC 3 |
ООО |
|
Идентификационные данные |
Наименование ПО |
|
Тип устройства |
DLC ЗОЮ |
|
Версия устройства |
1 |
|
Версия аппаратного обеспечения |
1 |
|
Версия встроенного программного обеспечения |
8 |
Таблица 1 - Идентификационные данные ПО уровнемеров буйковых се-
рии 249 с преобразователем DLC 3100
|
Идентификационные данные |
Наименование ПО |
|
Тип устройства |
130D |
|
Версия устройства |
1 |
|
Версия аппаратного обеспечения |
1 |
|
Версия программного обеспечения |
1.0.9 |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики уровнемеров пред
ставлены в таблице 1.
__Таблица 1_______
|
Наименование характеристики |
Значение характеристики |
|
Стандартные значения объёма буйка*, см3 - для исполнений 249С, 249СР - для остальных исполнений |
980 1640 |
|
Диапазон измерений уровня, мм |
от 0 до 3048 |
|
Длина буйка, мм |
356, 812, 1219, 1524, 1829, 2134, 2438, 2743, 3048 |
|
Выходной сигнал: - преобразователей DLC ЗОЮ и DLC 3100: 1) аналоговый силы постоянного тока 2) цифровой по протоколу; - преобразователя 2500: 1) пневматический |
от 4 до 20 мА HART® 20-100 кПа или 40-200 кПа |
|
Пределы допускаемой основной приведённой погрешности при измерении в диапазоне цилиндрической части буйка, % от диапазона измерений |
±1,11 |
|
Вариация, % от диапазона измерений, не более |
1,00 |
|
Пределы допускаемой дополнительной приведённой погрешности уровнемера с преобразователями DLC ЗОЮ и DLC 3100 при изменении температуры окружающей среды от нормальных условий (20±5) °C на 1 °C, от номинального значения, % от диапазона измерений |
±0,03 |
|
Пределы допускаемой дополнительной приведённой погрешности уровнемера с преобразователем 2500 при изменении температуры окружающей среды от нормальных условий (20+5) °C на 10 °C, от номинального значения, % от диапазона измерений |
±1,5 |
|
Пределы допускаемой дополнительной приведённой погрешности уровнемера с преобразователями DLC ЗОЮ и DLC 3100 в диапазоне изменения напряжения питания, % от диапазона измерений |
±0,2 |
|
Диапазон напряжения питания постоянного тока преобразователей DLC ЗОЮ и DLC 3100, В |
от 12 до 30 (от 17,75 при использовании HART-коммуникатора) |
|
Диапазон рабочего давления воздуха питания преобразователя 2500, кПа |
от 140 до 240 |
|
Диапазон температуры окружающей среды, °C : - уровнемера с преобразователями DLC ЗОЮ и DLC 3100: - уровнемера с преобразователем 2500: |
от минус 40 до плюс 80 от минус 40 до плюс 71 |
|
Диапазон температуры измеряемой среды, °C |
от минус 198 до плюс 427 |
|
Степень защиты корпуса по ГОСТ 14254 (IEC 60529): - преобразователями DLC ЗОЮ и DLC 3100 - преобразователя 2500 |
|РбвдГ\\ 1РЙ |
|
* Возможны другие значения объёма буйка в зависимости от его констру^ий^^^у Ц | |
|
Ws# Лист 4 Листов 6 | |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность
В комплект поставки уровнемеров входит:
- уровнемер в составе первичного преобразователя и электрическо-го/пневматического блока - 1шт.;
- руководство по эксплуатации -1 экз.;
- паспорт -1 экз.;
- методика поверки МРБ МП.1558-2006 " Уровнемеры буйковые серии 249 с преобразователями DLC Зххх и 2500. Методика поверки".
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы компании “Emerson Process Management” (Соединённые Штаты Америки).
МРБ МП.1558-2006 " Уровнемеры буйковые серии 249 с преобразователями
DLC Зххх и 2500. Методика поверки".
Заключение
Уровнемеры буйковые серии 249 с преобразователями DLC Зххх и 2500 соответствуют документации компании “Emerson Process Management” (Соединённые Штаты Америки).
Уровнемеры соответствуют требованиям технических регламентов Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» (регистрационный номер сертификатов соответствия №ТС C-US.BH02.B.00565 от 21.02.2018, № ЕАЭС RU C-US.BH02.В.00389/20 от 19.03.2020); ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (регистрационный номер декларации о соответствии № ЕАЭС N RU Д-US.БЛ08.В.02862/20 от 31.03.2020); ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением» (регистрационный номер сертификата соответствия № ЕАЭС RU С-и8.БЛ08.В.00790/20 от 21.02.2020), регистрационный номер декларации о соответствии № ЕАЭС N RU Д-и8.БЛ08.В.02708/20 от 03.03.2020).
Межповерочный интервал: не более 24 месяцев;
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 24 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 1.0025.
