Системы газоаналитические на базе контроллеров GasGard XL, SUPREMATouch

Назначение

Системы газоаналитические на базе контроллеров GasGard XL, SUPREMATouch (далее - системы) предназначены для измерения объемной доли токсичных газов и кислорода, а также довзрывоопасных концентраций горючих газов и паров в воздухе рабочей зоны и выдачи сигнализации при превышении измеряемой величиной установленных пороговых значений.

Область применения - контроль воздуха рабочей зоны в различных областях хозяйственной деятельности, в том числе на взрывоопасных объектах.

Описание

Системы газоаналитические на базе контроллеров GasGard XL, SUPREMATouch (далее - системы) являются стационарными приборами непрерывного действия.

В состав систем входит блок управления, питания и сигнализации, первичные измерительные преобразователи (ПИП) и линии связи (включая барьеры искробезопасности и соединительные коробки).

В качестве блока управления используются контроллеры GasGard XL и SUPREMATouch.

В качестве первичных измерительных преобразователей используются:

-газоанализаторы PrimaX I, PrimaX Р (внесены в Государственный реестр средств измерений Республики Беларусь, регистрационный № 03 09 5599 20)

- газоанализаторы PrimaX IR (внесены в Государственный реестр средств измерений Республики Беларусь, регистрационный № 03 09 5576 20);

- газоанализаторы ULTIMA ХЕ, ULTIMA XIR, ULTIMA Х5000;

- газоанализаторы трассовые IR 5500;

- газоанализаторы сероводорода S4000TH, S4100T;

- датчики 47К (47K-PRP, 47K-HT-PRP).

Принцип действия ПИП:

- PrimaX I - электрохимический;

- PrimaX Р, ULTIMA ХЕ - электрохимический для определения вредных газов и кислорода, термокаталитический для определения горючих газов;

- PrimaX IR, ULTIMA XIR - оптический инфракрасный абсорбционный для определения горючих газов и диоксида углерода;

- ULTIMA Х5000 - термокаталитический для измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей, электрохимический для измерегчияюбъем-ной доли кислорода и вредных газов, инфракрасный для измерения объемней доли/диок-сида углерода и довзрывоопасных концентраций горючих газов и паров горючих .жидкрч стейJ

- S4000TH, S4100T - полупроводниковый;

- IR5500- недисперсионный инфракрасный (NDIR);

- 47К - термокаталитический.

Способ отбора пробы - диффузионный.

Маркировки взрывозащиты:

- PrimaX I                                 ОЕх ia ПС Т4 Ga X, Ex ia IIIB T135°C Db X

- PrimaX P           1 Ex d ia [ia] ПС T4/T6 Gb X, Ex tb ia [ia] IIIC Т130°СГГ185°С Db X

- PrimaX IR                              1 Ex db ПС T4 Gb X, Ex tb IIIC T130°C Db X

- 47K-PRP                    1 Ex db НС T4/T6 Gb X и Ex tb IIIB Db Т135°C/T85°C X

- 47K-HT-PRP                           1 Ex d I IC T3 Gb X и Ex tb IIIB Db T200°C X

- блока ULTIMA XE Main газоанализаторов ULTIMA XE, ULTIMA XIR, блока ULTIMA XE Main газоанализатора ULTIMA XE с сенсором ULTIMA XIR, блока газоанализатора ULTIMA X Series Junction Box, блока газоанализатора ULTIMA X Series Junction Box с сенсором ULTIMA XIR                   1 Ex d I IC T5 Gb

- блока ULTIMA XE Main с портом XP и модулем HART          1 Ex d [ib] I IC T5 Gb

- блока HART Module (ULTIMA X Series Junction Box с портом XP и

модулем HART)                                                     1 Ex d [ib] I IC T5 Gb

- сенсора ULTIMA XE                                             1 Ex d I IC T4 Gb

- сенсора ULTIMA XE OX/TOX                                 1 Ex d ia I IC T4 Gb

- сенсора ULTIMA XIR                                            1 Ex d I IC T5 Gb

- Ultima X5000

без сенсоров                                1 Ex db I IC T6 Gb, Ex tb IIIC T85°C Db

с одним или двумя сенсорами Digital Sensor 1 Ex db I IC T5 Gb, Ex tb IIIC T85°C Db с одним или двумя сенсорами Ultima XIR Plus                  1 Ex db ПС T5 Gb

- соединительная коробка Ultima X5000 Junction Box (выносной монтаж сенсоров), без сенсоров               1 Ex db ПС Тб Gb, Ex tb IIIC T85°C Db, 2Ex nA I IC T6 Gc

с сенсором Digital Sensor                     1Ex db ПС T5 Gb, Ex tb IIIC T85°C Db

с сенсором Ultima XIR Plus                                       1 Ex db I IC T5 Gb

- IR5500                                   1 Ex d IIB+H2 T4 Gb, Ex tb IIIC T135°C Db

- S4000TH                                  1 Ex d 11B+H2 T5 Gb, Ex tb IIIC 100°C Db

- S4100T                                        1 Exembd IICT5,T4Gb

Контроллер GasGard XL поддерживает подключение от одного до восьми ПИП (в зависимости от количества установленных независимых измерительных плат). Корпус контроллера выполнен из огнестойкого пластика.

Блок управления обеспечивает:

- отображение измерительной и служебной информации на жидкокристаллическом дисплее;

- срабатывание реле "Тревога" по двум уровням и "Неисправность";

- световую и звуковую сигнализацию при срабатывании порогов;

- связь с ПК через интерфейсы USB или RS485 (протокол ModBUS).

Блок управления имеет общепромышленное исполнение и должен устанавливаться во взрывобезопасных зонах помещений и наружных установок.

Контроллер SUPREMATouch имеет блочно-модульную конструкцию в стандартном 19-ти дюймовом корпусе. На базе одного корпуса можно построить систему, содержащую до 64 измерительных каналов. Система может быть расширена до 256 измерительных каналов путем подключения к контроллеру до семи дальнейших блоков управления. Система может состоять из нескольких систем-спутников, разнесенных на расстояние до 1000 м.

Передача информации между модулями, установленными в блоке управления системы и между блоками-спутниками, осуществляется в цифровом виде по шине CAN.

Для упрощения управления системой возможно подключение к персон^^Я^У^ком-пьютеру. В этом случае управление и конфигурирование системы осуще^вПяётоя программным обеспечением MSA SUPREMA Manager.                    /(

V\ vWy /

В блок управления могут устанавливаться следующие системные модули:

- MAI30 - модуль аналоговых входов;

- MAR30 - модуль резервирования аналогового входа, предназначенный для резервной обработки входных сигналов, подключается к модулю MAI30. Сигналы датчиков оцифровываются и передаются параллельно с модулем MAI30 и сравниваются в системе;

- МСР20 - модуль центрального процессора, осуществляющего управление системой и обработку информации;

- MDO20 - модуль индикации и управления системы SUPREMATouch, осуществляющий отображение измерительной информации, информации о состоянии системы и отображения настроечных параметров. Модуль оснащен сенсорным дисплеем, имеет 2 клавиши управления, выход USB для настроек и выход RS232 на принтер;

- MDC20 - модуль подключения дисплея, предназначенный для подключения к модулю MDO20;

- MGO20 - модуль общего вывода, осуществляющий управление выходными реле системы (40 переключающих выходов, 24 В/0,5 А);

- MRC10 TS - модуль релейного соединения (5 х MRO, 2 х 40 каналов, ленточный кабель);

- MRO10 8- модуль выходных реле (8 реле, контакты 230 В переменного тока/ЗА);

- MRO10 8 TS / MRO10 16 TS - модули релейного выхода (модуль реле на монтажной направляющей, 8 или 16 реле);

- MRO10 16 TS SSR, MRO20 16 TS SSR, - модуль выхода твердотельного реле (на 16 или 8 реле);

- МАО20 - модуль аналоговых выходов (8 выходов 0-24 мА);

- МАТ10, МАЛ 0 TS - модули аналоговых терминалов;

- MIB20 - модуль объединения;

- MST20 - системные порты (2х CAN А, 2х CAN В, RS 232-А (работа ПК), RS 232-В (последовательный принтер, вывод из сообщений), RS 232-С (без защиты), сброс сигнализации (RES), сброс сирены (HACK), блокировка реле (LOCR), переключатель с паролем-ключом (PSW));

- MUT10 - модуль универсальных терминалов;

- MGI30 - модуль общего входа для переключателей;

- MGR30 - модуль для канала резервной обработки общего входа MGI30;

- MBC20-Modbus - модуль связи по шине Modbus Gateway;

- Profibus DP - модуль связи по шине Profibus Gateway;

- MGT40 TS - общий модуль;

- MRD10 - модуль иммитатора реле.

- SUPREMA CAN Bridge - переход от высокоскоростной внутренней шины на менее скоростную внешнюю шину;

- LWL SUPREMA CAN - преобразователь (кабель) в оптоволоконную связь;

- SUPREMATouch - корпус с платой MIB20, с блоком питания 250 Вт или без него.

ПИП конструктивно выполнены в пыле- и водонепроницаемых корпусах, в которых размещены:

- ПИП с аналоговым выходом (О-^-З.б мА - сигналы статуса и 4 + 20 (22) мА - выходной сигнал), чувствительный элемент и преобразующая электронная схема;

- для термокаталитических пассивных ПИП - чувствительный элемент и клеммная колодка.

Также возможна комплектация газоанализаторов PrimaX IR, PrimaX Р и газоанализаторов ULTIMA ХЕ и ULTIMA XIR клеммной коробкой с поддержкой HART.

ПИП обеспечивают:

- выдачу измерительной и служебной информации на дисплей (для газоанализаторов

ULTIMA ХЕ, ULTIMA XIR и газоанализаторов PrimaX I, PrimaX Р, IR5500, S400

ЮТ

ULTIMA Х5000);                                                        /

- выдачу унифицированного выходного аналогового токового сигнала (4-20) мА (для газоанализаторов ULTIMA ХЕ, ULTIMA XIR и газоанализаторов PrimaX I, PrimaX IR, PrimaX P, IR5500, S4000TH, S4100T, ULTIMA X5000);

- выдачу цифрового сигнала по протоколу HART (для газоанализаторов ULTIMA ХЕ, ULTIMA XIR и газоанализаторов PrimaX IR, PrimaX Р, IR5500, S4000TH, S4100T, ULTIMA Х5000) - по заказу;

- выдачу цифрового сигнала по интерфейсу RS485, протокол ModBus (для газоанализаторов IR5500, S4000TH, S4100T)

- срабатывание реле "Тревога" и "Неисправность" (для газоанализаторов ULTIMA ХЕ, ULTIMA XIR и газоанализаторов PrimaX I, PrimaX Р, IR5500, S4000TH, S4100T, ULTIMA Х5000).

ПИП ULTIMA Х5000 имеют возможность подсоединения одного или двух сенсоров Digital Sensor, одного сенсора ULTIMA XIR Plus, одного сенсора Digital Sensor и одного сенсора ULTIMA XIR Plus. При установке двух сенсоров выдаются два аналоговых токовых сигнала (4-20) мА для каждого канала отдельно, при этом информация по протоколу HART накладывается на сигнал от первого канала.

Дисплей блока управления GasGard XL и SUPREMATouch может отображать результаты измерений как в единицах объемной доли, ppm, так и в единицах массовой концентрации, мг/м3. Пересчет из одних единиц в другие осуществляется для нормальных усло-

• Гос,

в таблице 1

обеспечения

вий эксплуатации (20°С и 760 мм рт.ст). Идентификационные данные прогр

Внешний вид составных элементов систем представлен на рисунке 1.

Схема с указанием места нанесения знака поверки в виде клейма-на дена в Приложении А к описанию типа.

SUPREMATouch

IR 5500

PrimaX IR

47K

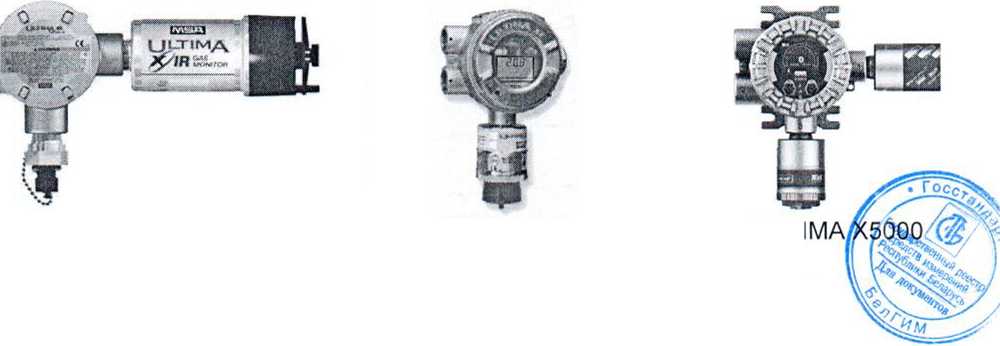

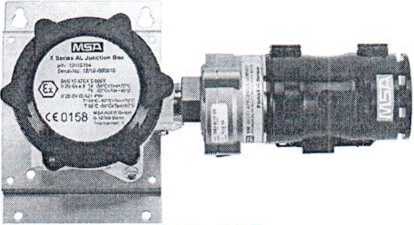

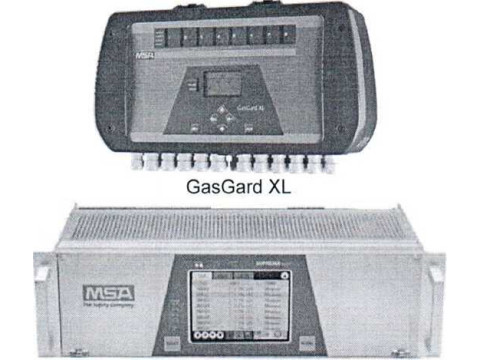

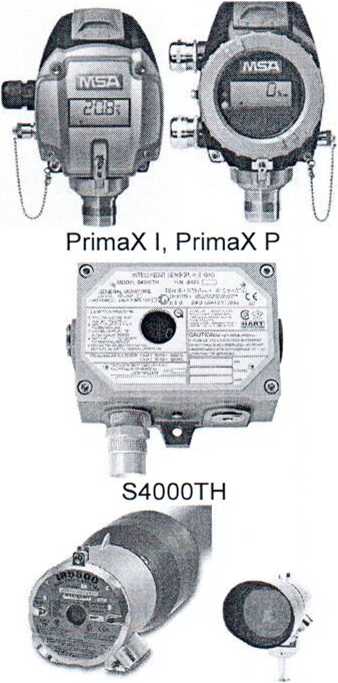

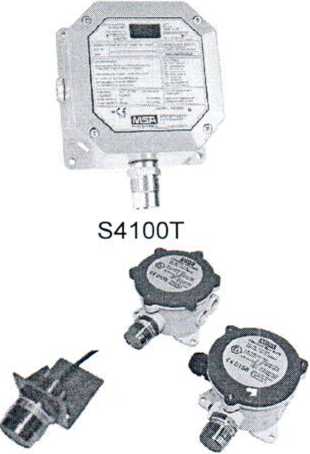

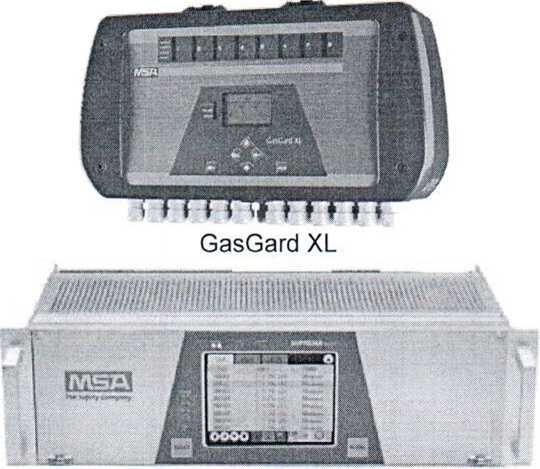

Рисунок 1 Внешний вид составных элементов систем

Лист 5 из 19

ULTIMA XIR

ULTIMA ХЕ

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики систем газоаналитических на базе контроллеров GasGard XL, SUPREMATouch приведены в таблицах 2-17.

Таблица 2 - Характеристики измерительного канала с первичными измерительными преобразователями ULTIMA ХЕ для измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей (термокаталитический сенсор)__

Примечания:

1) Пределы допускаемой основной погрешности нормированы для анализируемых сред, содержащих только один определяемый компонент;

2) Диапазон показаний для всех определяемых компонентов от 0 до 100 % НКПР;

4) Номинальное время установления показаний указано при расходе поверочной газовой смеси 1,0 дм3/мин.

Таблица 3 - Характеристики измерительного канала с первичными измерительными преобразователями ULTIMA ХЕ для измерения объемной доли кислорода и вредных газов (электрохимический сенсор)_______________________________________________________

Продолжение таблицы 3

Примечание: диапазоны, отмеченные знаком «*» не предназначены для контроля ПДК рабочей зоны и могут использо-ваться только при контроле аварийных выбросов__________________________________________

Таблица 3 - Характеристики измерительного канала с первичными измерительными преобразователями ULTIMA XIR для измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей (инфракрасный сенсор)

Продолжение таблицы 3

Таблица 4 - Характеристики измерительного канала с первичными измерительными преобразователями ULTIMA XIR для измерения объемной доли диоксида углерода (ин-фракрасный сенсор)________________________

Таблица 5 - Характеристики измерительного канала с первичным измерительным преобразователем IR5500

Примечания:

1) Длина оптического пути (трассы), м:

- для диапазонов измерений метана от 0 до 5000 рртм или пропана от 0 до 2000 ppm-м от 5 до 30, от 20 до 100, от 80 до 150

- для диапазонов измерений метана от 0 до 5 НКПРм или пропана от 0 до 1 НКПР-м от 5 до 30, от 20 до 100, от

50 до 150

2) Номинальное время установления показаний, не более То 5тл1 - 8 с; То 9пО}1 -12 с.

Таблица 6 - Характеристики измерительного канала с первичными измерительными преобразователями S4000TH, S4100T (для исполнений в «мг/м3»)______________________

Примечания

1) Для модификации S4100T показания в диапазоне от 100 до 120 % от указанного диапазона показаний отображаются на дисплее газоанализатора в мерцающем режиме.

2) Цена наименьшего разряда газоанализатора 1 мг/м3.

3) Пересчет показаний, получаемых в единицах объемной доли, ppm, в единицы массовой концентрации, мг/м3, проводят путем умножения на коэффициент, равный для H2S -1,42 (при условиях 20 °C и 760 мм рт.ст.).

4) Номинальное время установления показаний, не более Точном 2 мин при номинальном значении расходов 0, для S4100T.

5) Номинальное время установления показаний, не более Точном 1 мин при номинальном значении расходо для S4000TH,________________________

Таблица 7 - Характеристики измерительного канала с первичным измерительным преобразователем PrimaX Р для измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей (термокаталитический сенсор)

Примечания:

1) Пределы допускаемой основной погрешности нормированы для анализируемых сред, содержащих только один определяемый компонент:

2) Диапазон показаний для всех определяемых компонентов от 0 до 100 % НКПР;

3) Номинальное время установления показаний указано при номинальном значении расхода 1,0 дм3/мин

Таблица 8 - Характеристики измерительного канала с первичными измерительными преобразователями PrimaX I и PrimaX Р для измерения объемной доли кислорода и вред-ных газов (электрохимический сенсор)

Продолжение таблицы 8

Примечания:

1) Диапазоны измерений, отмеченные знаком «*» не предназначены для контроля ПДК рабочей зоны и могут использоваться только при контроле аварийных выбросов.

2) Цена единицы наименьшего разряда шкалы, объемная доля:

- в диапазоне показаний от 0 до 10 ppm                                                                       0,1

PPm

- в диапазоне показаний св. 10 до 10ОО ppm                                                                   1 ppm

- в диапазоне показаний от 0 до 10 % и от 0 до 25 %                                                           0,1 %

3) По дополнительному заказу возможна поставка газоанализаторов PrimaX I, PrimaX Р, отградуированных в единицах измерений массовой концентрации мг/м3 (пересчет результатов измерений, выраженных в объемных долях, ppm, осу-ществляется автоматически для нормальных условий эксплуатации)

Таблица 9 - Характеристики измерительного канала с первичным измерительным

преобразователем PrimaX IR

Примечания:

1) Пределы допускаемой основной погрешности нормированы для анализируемых сред, содержащих только один определяемый компонент;

2) Диапазон показаний для всех определяемых компонентов от 0 до 100 % НКПР;

3) Номинальное время установления показаний указано при номинальном значении расхода 1,5 дм3/мин.

4) В диапазоне измерений свыше 50 % НКПР запрещается использовать стандартные образцы состава газовых СНд-воздушных смесей

5) В соответствии с ГОСТ IEC 60079-29.1-2013 при отсутствии необходимого ГСО при поверке допускается использовать заменяющий газ (ГСО). При этом необходимо учитывать поправочные коэффициенты, установленные заводом-изготовителем. В этом случае пределы допускаемой основной погрешности:

абсолютной: ±7 % НКПР в диапазоне измерений от 0 до 47 % НКПР,

относительной: ±15 % в диапазоне измерений свыше 47 до 100 % НКПР.

Таблица 10 - Характеристики измерительного канала с первичным измерительным

преобразователем 47К (исполнений PRP HT-PRP)

Примечание

1) Номинальное время установления показаний, не более Г09иол( 30 с.

2) Номинальное время установления показаний, не более Г09„ам 60 с

Таблица 11 - Характеристики измерительного канала с первичным измерительным преобразователем ULTIMA Х5000 для измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей (термокаталитический сенсор Digital Sensor (XCell))__

Примечания:

1) Пределы допускаемой основной погрешности нормированы для анализируемых сред, содержащих только один определяемый компонент;

2) Диапазон показаний для всех определяемых компонентов от 0 до 100 % НКПР;

3) Номинальное время установления показаний указано при номинальном значении расхода 1,0 дм3/мин.

Таблица 12 Характеристики измерительного канала с первичным измерительным преобразователем ULTIMA Х5000 для измерения объемной доли кислорода и вредных га-зов (электрохимический сенсор Digital Sensor (XCell))_____________

Таблица 13 Характеристики измерительного канала с первичным измерительным преобразователем ULTIMA Х5000 для измерения объемной доли диоксида углерода (ин-фракрасный сенсор ULTIMA XIR Plus) _________________________________________

Таблица 14 - Характеристики измерительного канала с первичным измерительным преобразователем ULTIMA Х5000 для измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей (инфракрасный сенсор ULTIMA XIR Plus)_______________

Примечания:

1) Пределы допускаемой основной погрешности нормированы для анализируемых сред, содержащих только один определяемый компонент:

2) Номинальное время установления показаний указано при номинальном значении расхода 1,0 дм3/мин.

3) В соответствии с ГОСТ IEC 60079-29.1-2013 при отсутствии необходимого ГСО при поверке допускается использовать заменяющий газ (ГСО). При этом необходимо учитывать поправочные коэффициенты, установленные заводом-изготовителем. В этом случае пределы допускаемой основной погрешности:

абсолютной: ±7 % НКПР в диапазоне измерений от 0 до 47 % НКПР,

относительной: ±15 % в диапазоне измерений свыше 47 до 100 % НКПР.

1) Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды, в долях от предела допускаемой основной погрешности, равны:

-для измерительных каналов с первичными измерительными преобразовате

лями 47K-PRP, 47K-HT-PRP, PrimaX I, PrimaX Р

- в стандартном диапазоне рабочих температур

- в расширенном диапазоне рабочих температур

- в высокотемпературном диапазоне рабочих температур измерительных каналов

с первичными измерительными преобразователями 47K-HT-PRP

- для измерительных каналов с первичными измерительными преобразователями

S4000TH, S4100T, IR5500, 47К, PrimaX IR

- для измерительных каналов с первичными измерительными преобразователями ULTIMA X 1,0 -для измерительных каналов с первичными измерительными преобразователями ULTIMAХ5000

с термокаталитическим датчиком Digital Sensor (XCell)

с инфракрасным датчиком ULTIMA XIR Plus

с инфракрасным датчиком ULTIMA XIR Plus СО2

с электрохимическим датчиком Digital Sensor (XCell) О2

с электрохимическим датчиком Digital Sensor (XCell) СО, CO-H2-resistant (на каждые 10 °C)

с электрохимическим датчиком Digital Sensor H2S

2) Пределы допускаемой дополнительной погрешности от изменения атмосферного давления в рабочих условиях на каждые 3,3 кПа, в долях от предела допускаемой основной погрешности

3) Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей среды, в долях от предела допускаемой основной погрешности, равны:

- для измерительных каналов с первичными измерительными преобразователями ULTIMA X 0,3 - измерительных каналов с первичными измерительными преобразователями

S4000TH, S4100T, PrimaX Р (термокаталитический), PrimaX IR, 47K-PRP, 47K-HT-PRP,

- для измерительных каналов с первичными измерительными преобразователями

IR 5500, PrimaX I, PrimaX Р (электрохимический)

- для измерительных каналов с первичными измерительными преобразователями ULTIMA Х5000

с термокаталитическим датчиком Digital Sensor (XCell)

с инфракрасным датчиком ULTIMA XIR Plus

с инфракрасным датчиком ULTIMA XIR Plus СО2

с электрохимическим датчиком Digital Sensor (XCell) О2

с электрохимическим датчиком Digital Sensor (XCell) СО, CO-H2-resistant

с электрохимическим датчиком Digital Sensor (XCell) H2S

4) Пределы допускаемой дополнительной погрешности от влияния изменения скорости потока анализируемой воздушной среды в пределах от 0 до 6 м/с, в долях от предела допускаемой основной погрешности

5) Пределы допускаемой суммарной дополнительной погрешности от изменения содержания неизмеряемых компонентов анализируемой газовой смеси, при условии их содержания в анализируемой воздушной среде на уровне предельно допустимых концен

траций в воздухе рабочей зоны, в долях от предела допускаемой основной погрешности

6) Время срабатывания сигнализации по каналам измерения взрывоопасных газов и паров, с, не более

7) Интервал времени работы систем без корректировки показаний по газовым смесям при эксплуатации в нормальных условиях, месяцев, не менее

8) Электропитание:

- ЦБУ GasGard XL                          85 - 265 В переменного, 47 - 63 Гц, номинальное 230 В

или 18 -32 В постоянного тока, номинальное напряжение: 24 В

Потребляемая электрическая мощность, не более 100 Вт

- ЦБУ SUPREMATouch                      85 - 265 В переменного, 47 - 63 Гц, номинальное 230 В

или 19,2 -32 В постоянного тока, номинальное напряжение: 24 В

Потребляемая электрическая мощность, не более 156 Вт

Напряжение питания первичных измерительных преобразователей, постоянного тока, В: - ULTIMA X - ULTIMA Х5000 - IR 5500 - S4000TH - S4100T - PrimaX I, PrimaX P - PrimaX IR -47K

от 19 до 30

от 11 до 30

от 20 до 36

от 20 до 36

от 18,5 до 35

от 19,2 до 28

от 18 до 32

до 3,0

9) Средний срок службы (без учета срока службы сенсоров), лет

10) Габаритные размеры и масса элементов систем приведены в таблице 15

11) Средняя наработка на отказ (без учета срока службы сенсоров), ч

12) Диапазон рабочих температур приведен в таблице 16

Таблица 15

Примечание -

* - масса контроллера GasGard XL с установленным аккумулятором не более 8 кг

** - без клеммной коробки.

Таблица 16

Продолжение таблицы 16

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации системы.

Комплектность

Комплект поставки систем указан в таблице 17

Таблица 17

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы "MSA Europe GmbH", Швейцария (изготовитель -фирма "MSA Deutschland Produktion GmbH", Германия).

МРБ МП.2489-2015 "Системы газоаналитические на базе контроллеров GasGard XL, SUPREMATouch. Методика поверки".

Заключение

Системы газоаналитические на базе контроллеров GasGard XL, SUPREMATouch соответствуют требованиям документации фирмы "MSA Europe GmbH", Швейцария (изготовитель - фирма MSA Deutschland Produktion GmbH, Германия), TP ТС 012/2011 (сертификаты соответствия: ЕАЭС № RU C-US.AA87.B.00083/19, действителен по 18.02.2024. № ТС RU C-US.AA87.B.00962, действителен по 16.04.2023, № ТС RU C-US.AA87.B.00039/18, действителен по 26.12.2023, № ТС RU C-IE.AA87.B.00317, действителен по 18.08.2021, №ТС RU C-US.AA87.B.00053/18, действителен по 28.12.2023), ТР ТС 020/2011 (декларация о соответствии: ЕАЭС № RU Д-СН.НВ26.В.00474/20, действительна по 08.01.2025, ЕАЭС № RU Д-US.МЕ61.В.00783, действительна по 24.01.2023), ТР ТС 004/2011 и ТР ТС 020/2011 (декларация о соответствии ЕАЭС № RU Д-US.НВ26.В.00538/20, действительна по 08.01.2025).

Межповерочный интервал - не более 6 месяцев.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 6 месяцев.

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации № BY/112 1.0025
