Ключи динамометрические Toptul серии ANA
| Номер в ГРСИ РФ: | РБ 03 03 5760 20 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Категория: | Ключи моментные |
| Производитель / заявитель: | "ROTAR MACHINERY INDUSTRIAL CO., LTD.", Тайвань |
Ключи динамометрические Toptul серии ANA (далее ключи) предназначены для измерения (воспроизведения) крутящего момента при затяжке резьбовых соединений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 5760 20 |
| Наименование | Ключи динамометрические Toptul серии ANA |
| Год регистрации | 2020 |
| Номер сертификата | 13213 |
| Дата регистрации | 2020-02-27 |
| Срок действия | 2025-02-27 |
| Получатель сертификата | фирма "ROTAR MACHINERY INDUSTRIAL CO., LTD.", Тайвань (Китай)(TW) |
Производитель / Заявитель
фирма "ROTAR MACHINERY INDUSTRIAL CO., LTD."
Адрес: No. 189, Gongye Rd., Taiping Dist., Taichung City 41154 (Ta Li Park)
Контакты: +886-4-222715989
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1909-2009 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 03 5760 20 [2020-05-04]
rb-03-03-5760-20_2020-05-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 03 5760 20 [2015-10-05]
rb-03-03-5760-20_2015-10-05.pdf
|
Скачать |
Описание типа
Назначение
Ключи динамометрические Toptul серии ANA (далее ключи) предназначены для измерения (воспроизведения) крутящего момента при затяжке резьбовых соединений.
Область применения - сборочные операции в автостроении, машиностроении, электромашиностроении, техническое обслуживание и ремонт промышленных изделий.
Описание
Ключ состоит из корпуса, рукоятки, основной шкалы и дополнительной шкалы, отградуированной в единицах крутящего момента, головки с трещоткой и присоединительного квадрата с шариковым фиксатором или гнездом под различные сменные насадки. Внутри корпуса расположен механизм регулирования значения крутящего момента, ключ издает четко слышимый щелчок, что указывает на достижение установленного крутящего момента.
Ключи имеют следующие исполнения: ANAM0803, ANAM1205, ANAM1610, ANAU0803, ANAU1210, ANAU1620, ANAU2475, ANAU32A0, а также модификации: ANAF1203, ANAF1211, ANAF1621, ANAF1635, ANAF2450, ANAF2470, ANAF2498, ANAF3298, ANAH0108, ANAH0121, ANAH0303, ANAJ0130.

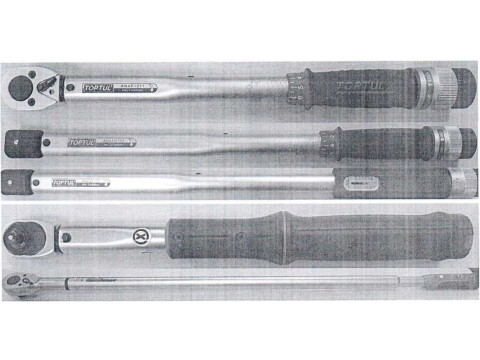

Внешний вид ключей приведен на рисунке 1.
Место нанесения знака поверки (поверительного клейма-наклейки) указано в приложении А.

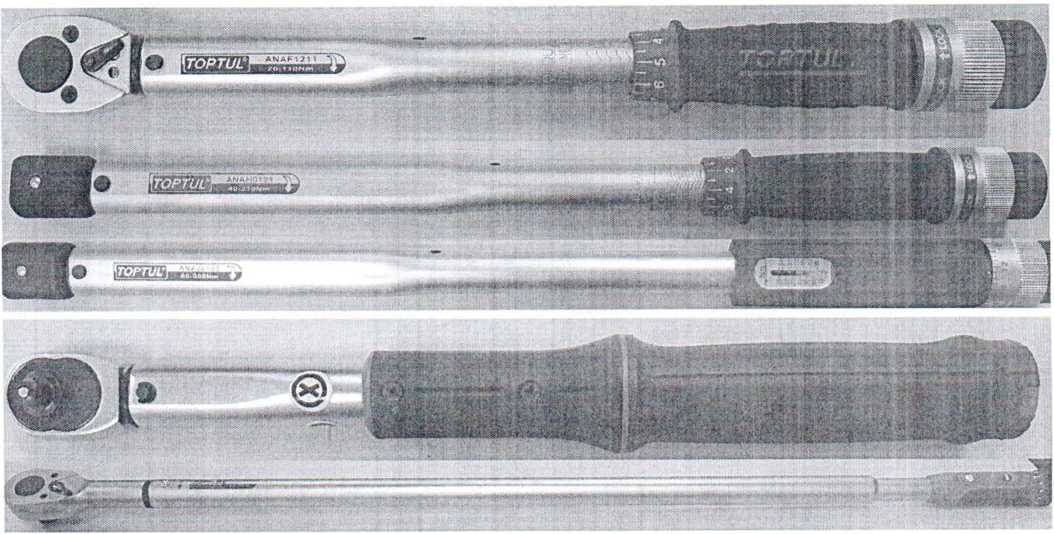

Рисунок 1 - Внешний вид ключей
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблице 1.
Таблица 1___________________________________
|
Модель ключа |
Диапазон измерения крутящего момента, Н м |
Пределы допускаемой приведенной погрешности, % от верхнего предела диапазона измерения |
Цена деления шкалы, Нм |
Размер присоединительного квадрата, мм (дюйм) |
Масса, грамм, не более |
Длина, мм, не более |
|
ANAF1203 |
от 6 до 30 |
±4 |
0,2 |
9,525 (3/8") |
900 |
350 |
|
ANAF1211 |
от 20 до 110 |
±4 |
0,5 |
9,525 (3/8") |
1310 |
385 |
|
ANAF1621 |
от 40 до 210 |
±4 |
1 |
12,7 (1/2") |
2060 |
535 |
|
ANAF1635 |
от 70 до 350 |
±4 |
2,5 |
12,7 (1/2") |
3070 |
645 |
|
ANAF2450 |
от 100 до 500 |
±4 |
2,5 |
19,05 (3/4") |
4785 |
865 |
|
ANAF2470 |
от 140 до 700 |
±4 |
2,5 |
19,05 (3/4") |
7140 |
1092 |
|
ANAF2498 |
от 140 до 980 |
±4 |
7 |
19,05 (3/4") |
7938 |
1230 |
|
ANAF3298 |
от 140 до 980 |
+4 |
7 |
25,4(1") |
7938 |
1230 |
|
ANAH0108 |
от 10 до 80 |
±4 |
0,5 |
14x18 |
1213 |
360 |
|
ANAH0121 |
от 40 до 210 |
±4 |
1 |
14x18 |
1980 |
509 |
|
ANAH0303 |
от 6 до 30 |
±4 |
0,2 |
9x12 |
905 |
280 |
|
ANAJ0130 |
от 60 до 300 |
±4 |
0,5 |
14x18 |
2000 |
575 |
|
ANAM0803 |
от 5 до 25 |
±3 |
0,1 |
6,35 (1/4") |
620 |
290 |
|
ANAM1205 |
от 10 до 50 |
±3 |
0,25 |
9,525 (3/8") |
1170 |
360 |
|
ANAM1610 |
от 20 до 100 |
±3 |
0,5 |
12,7 (1/2") |
1320 |
405 |
|
ANAU0803 |
от 5 до 25 |
±3 |
0,1 |
6,35 (1/4") |
1300 |
323 |
|
ANAU1210 |
от 20 до 100 |
±3 |
0,5 |
9,525 (3/8") |
1650 |
400 |
|
ANAU1620 |
от 40 до 200 |
±3 |
0,5 |
12,7 (1/2") |
2100 |
517 |
|
ANAU2475 |
от 150 до 750 |
±3 |
2,5 |
19,05 (3/4") |
7500 |
1195 |
|
ANAU32A0 |
от 200 до 1000 |
±3 |
2,5 |
25,4 (1") |
8500^ |
- 1490 |
|
Рабочие условия эксплуатации: /7s Диапазон температуры окружающего воздуха от минус 20 °C до плюс/3£У°С; vb' \ \, Относительная влажность не более 98% при температуре 35 °(ц | ||||||
|
\\ ь/ // | ||||||
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию методом типографской печати.
Комплектность
Комплектность поставки ключей определяется заказом в соответствии с технической документацией фирмы «ROTAR MACHINERY INDUSTRIAL СО., LTD.» (Тайвань (Китай)).
В основной комплект поставки входят:
1 Ключ динамометрический 1 шт.;
2 Инструкция по эксплуатации 1 экз.;
3 Сертификат калибровки завода-изготовителя 1 экз.;
4 Футляр 1 шт.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «ROTAR MACHINERY INDUSTRIAL СО., LTD.» (Тайвань (Китай).
ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнение для различных климатических районов, категорий, условий эксплуатации, хранения и транспортировки в части воздействия климатических факторов внешней среды»;
МРБ МП. 1909-2009 «Ключи динамометрические (Моментные). Методика поверки».
Заключение
Ключи динамометрические Toptul серии ANA соответствуют требованиям технической документации фирмы «ROTAR MACHINERY INDUSTRIAL СО., LTD.» (Тайвань (Китай)).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ
220053 г. Минск, Старовиленский тракт, 93
Тел. (017) 334-98-13
Аттестат аккредитации № BY/112 1.0025 до 30.03.2024.
