Ключи моментные предельные механические серии 7000
| Номер в ГРСИ РФ: | РБ 03 03 3889 20 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Категория: | Ключи моментные |
| Производитель / заявитель: | «SNA Europe SAS», Франция |
Ключи моментные предельные механические серии 7000 (далее - ключи) предназначены для измерения (воспроизведения) крутящего момента при затяжке резьбовых соединений с правой и левой резьбой.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 3889 20 |
| Наименование | Ключи моментные предельные механические серии 7000 |
| Год регистрации | 2020 |
| Номер сертификата | 13476 |
| Дата регистрации | 2020-05-28 |
| Срок действия | 2025-05-28 |
| Получатель сертификата | фирма "SNA Europe Group", Франция (FR)(изготовитель - фирма "Snap-On Speciality tools", Соединенные Штаты (US)) |
Производитель / Заявитель
фирма "SNA Europe Group", Франция (изготовитель - фирма "Snap-On Speciality tools", Соединенные Штаты)
Адрес: 19220 San Jose Avenue, City of Industry, California 91748, USA
Контакты: tel.: (626) 965-0668, fax: (626) 810-2759
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1909-2009 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 03 3889 20 [2010-01-04]
rb-03-03-3889-20_2010-01-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 03 3889 20 [2020-07-14]
rb-03-03-3889-20_2020-07-14.pdf
|
Скачать | ||
|
Описание типа РБ 03 03 3889 20 [2015-03-20]
rb-03-03-3889-20_2015-03-20.pdf
|
Скачать |
Описание типа
Назначение
Ключи моментные предельные механические серии 7000 (далее - ключи) предназначены для измерения (воспроизведения) крутящего момента при затяжке резьбовых соединений с правой и левой резьбой.
Область применения - сборочные операции в автостроении, машиностроении, электромашиностроении, техническое обслуживание и ремонт промышленных изделий.
Описание
Ключ состоит из корпуса, рукоятки, основной шкалы и дополнительной шкалы, отградуированной в единицах крутящего момента, головки с трещоткой и присоединительного квадрата с шариковым фиксатором или гнездом под различные сменные насадки. Внутри корпуса расположен механизм регулирования значения крутящего момента, при котором происходит срабатывание предельного механизма. Под действием приложенной к рукоятке ключа силы, при достижении заранее установленного значения крутящего момента, ключ издает четко слышимый щелчок, что
указывает на достижение установленного крутящего момента
Ключи имеют следующие исполнения: 7455-5, 7455-15, 7455-20, 7455-25, 7455-60, 7455-100, 7455-200, 7455-300, 7455-340, 7455-500, 7455-800, 7455-1500, 7455-2500, 7456-80LB, а также модификации: 7455-100А, 7455-1000, 7465-5, 7465-15, 7465-30, 7465-60, 7465-100, 7465-200, 7465-340, 7465-800, 7465-1500.
Внешний вид ключей приведен на рисунке 1.
Место нанесения знака поверки (поверительного клейма-наклейк^^суказано в приложении А.
из 4

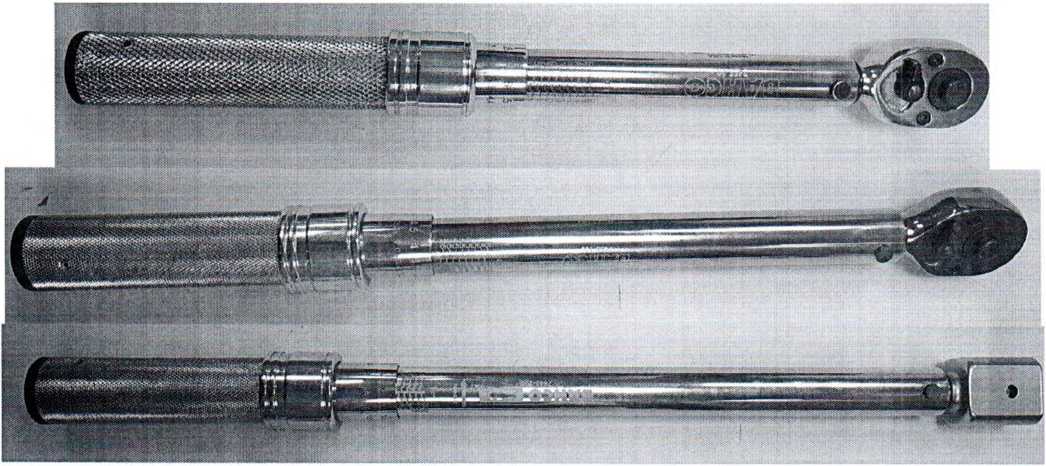

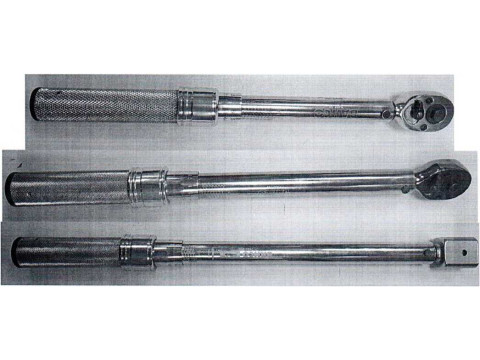

Рисунок 1 - Внешний вид ключей
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблице 1. Таблица 1 - Технические и метрологические характеристики ключей
|
Модель ключа |
Диапазон измерения крутящего момента, Н м |
Пределы допускаемой приведенной погрешности, % от верхнего предела диапазона измерения |
Цена деления шкалы, Нм |
Размер присоединительного квадрата, мм (дюйм) |
Масса, грамм, не более |
Длина, мм, не более | |
|
По ч.с. |
Против ч.с. | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
7455-5 |
от 1 до 5 |
± 4 |
±6 |
0,05 |
6,35 (1/4") |
386 |
258 |
|
7455-15 |
от 3 до 15 |
± 4 |
± 6 |
0,1 |
9,525 (3/8") |
409 |
258 |
|
7455-20 |
от 4 до 20 |
± 4 |
± 6 |
0,1 |
9,525 (3/8") |
386 |
258 |
|
7455-25 |
от 5 до 25 |
± 4 |
± 6 |
0,1 |
9,525 (3/8") |
410 |
286 |
|
7455-60 |
от 12 до 60 |
± 4 |
± 6 |
0,5 |
9,525 (3/8") |
1135 |
393 |
|
7455-100 |
от 20 до 100 |
±4 |
±6 |
0,5 |
9,525 (3/8") |
1135 |
400 |
|
7455-100А |
от 20 до 100 |
±4 |
±6 |
0,5 |
12,7 (1/2") |
1290 |
414 |
|
7455-200 |
от 40 до 200 |
± 4 |
±6 |
2 |
12,7 (1/2") |
1430 |
474 |
|
7455-300 |
от 60 до 300 |
± 4 |
± 6 |
2 |
12,7 (1/2") |
1440 |
483 |
|
7455-340 |
от 68 до 340 |
± 4 |
±6 |
2 |
12,7 (1/2") |
1680 |
613 |
|
7455-500 |
от 100 до 500 |
± 4 |
± 6 |
5 |
19,05 (3/4") |
4370 |
870 |
|
7455-800 |
от 160 до 800 |
+ 4 |
± 6 |
5 |
19,05 (3/4") |
5310 |
1947 |
|
7455-1000 |
от 200 до 1000 |
± 4 |
± 6 |
10 |
25,4 (1м) |
6350 |
1055 |
|
7455-1500 |
от 300 до 1500 |
± 4 |
±6 |
10 |
25,4 (1") |
11395 |
1780 |
|
7455-2500 |
от 500 до 2500 |
± 4 |
±6 |
10 |
25,4 (1") |
24120 |
2720 |
|
7456-80LB |
от 13,6 до 108,5 |
± 4 |
± 6 |
0,5 |
9,525 (3/8") |
1135 |
422 |
|
7465-5 |
от 1 до 5 |
± 4 |
± 6 |
0,05 |
9x12 |
^осЦа. |
235 |
|
7465-15 |
от 3 до 15 |
± 4 |
± 6 |
0,1 |
9x12 |
/Йо № |
Т$35 |
|
7465-30 |
от 6 до 30 |
± 4 |
± 6 |
0,1 |
9x12 |
if 1(022 |
) 277 |
|
7465-60 |
от 12 до 60 |
±4 |
±6 |
0,5 |
9x12 |
1028 |
/ 364 |
|
7465-100 |
от 20 до 100 |
± 4 |
± 6 |
0,5 |
9x12 |
1035 |
^Z370 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
7465-200 |
от 40 до 200 |
± 4 |
± 6 |
2 |
14x18 |
1290 |
445 |
|
7465-340 |
от 68 до 340 |
± 4 |
± 6 |
2 |
14x18 |
1500 |
585 |
|
7465-800 |
от 160 до 800 |
±4 |
±6 |
5 |
24x32 |
4640 |
1000 |
|
7465-1500 |
от 300 до 1500 |
± 4 |
±6 |
10 |
27x36 |
12250 |
1725 |
|
Диапазон температур окружающего воздуха при эксплуатации от 5 °C до 42 °C; Диапазон температур окружающего воздуха при хранении (транспортировании) от минус 10 °C до плюс 50 °C | |||||||
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию методом типографическойской печати.
Комплектность
Комплектность поставки ключей определяется заказом в соответствии с технической документацией фирмы «Snap-On Speciality tools» (Соединенные Штаты Америки).
В основной комплект поставки входят:
1 Ключ моментный предельный механический серии 7000 1 шт.;
2 Инструкция по эксплуатации 1 экз.;
3 Сертификат калибровки завода-изготовителя 1 экз.;
4 Футляр 1 шт.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «Snap-On Speciality tools» (Соединенные Штаты Америки).
ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнение для различных климатических районов, категорий, условий эксплуатации, хранения и транспортировки в части воздействия климатических факторов внешней среды»;
МРБ МП. 1909-2009 «Ключи динамометрические (Моментные). Методика поверки».
Заключение
Ключи моментные предельные механические серии 7000 соответствуют требованиям технической документации фирмы «Snap-On Speciality tools» (Соединенные Штаты Америки).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ
220053 г. Минск, Старовиленский тракт, 93
Тел. (017) 334-98-13
Аттестат аккредитации № BY/112 1.0025 до 30.03.2024.
