Ключи моментные предельные NORGAU серии NTW
| Номер в ГРСИ РФ: | РБ 03 03 8362 21 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Категория: | Ключи моментные |
| Производитель / заявитель: | ООО "Норгау Руссланд", г. Москва |
|
Описание типа РБ 03 03 8362 21 [2021-12-28]
rb-03-03-8362-21_2021-12-28.pdf
|
Скачать |
Описание: принцип действия ключей заключается в том, что под действием приложенного к рукоятке ключа усилия, при достижении заранее установленного значения крутящего момента силы, ключи издают щелчок, что указывает на достижение установленного крутящего момента силы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 8362 21 |
| Наименование | Ключи моментные предельные NORGAU серии NTW |
| Год регистрации | 2021 |
| Номер сертификата | 14597 |
| Дата регистрации | 2021-12-02 |
| Срок действия | 2025-12-31 |
| Получатель сертификата | ООО "Норгау Руссланд", г. Москва, Российская Федерация |
Производитель / Заявитель
ООО "Норгау Руссланд"
Адрес: ул. Новаторов, д.1, 119421, г. Москва.
Контакты: т/ф: +7 (495) 988-2000, info@norgau.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | Поверку проводить по МИ 2593-2000 «Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки» |
Поверители
Скачать
|
Описание типа РБ 03 03 8362 21 [2021-12-28]
rb-03-03-8362-21_2021-12-28.pdf
|
Скачать |
Описание типа
Назначение
Описание: принцип действия ключей заключается в том, что под действием приложенного к рукоятке ключа усилия, при достижении заранее установленного значения крутящего момента силы, ключи издают щелчок, что указывает на достижение установленного крутящего момента силы.
Конструктивно ключи состоят из корпуса, фиксатора, рукоятки, предельного механизма, головки с трещоточным квадратом или присоединительным прямоугольником с шариковым фиксатором для установки сменных инструментальных насадок. Некоторые модификации ключей имеют оптикомеханическую шкалу с цифрами на индикаторе или простую механическую шкалу для установки задаваемого значения крутящего момента силы.
Ключи выпускаются в сорока шести модификациях, отличающихся диапазоном измерений крутящего момента силы, габаритными размерами и размером присоединительного элемента.
Обозначение модификации: NTWX-YZ, где NTWX- - обозначение ключа по каталогу изготовителя (значение X меняется в зависимости от модели), Y -цифра, обозначающая верхний предел измерений крутящего момента силы, Z -комбинация знаков, обозначающая дополнительные признаки (головку с внешним присоединительным квадратом работающую по часовой или по часовой и против часовой стрелки, или присоединительный прямоугольник под сменные головки).

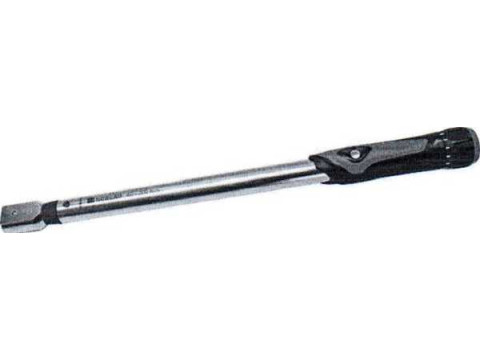

Общий вид ключей моментных предельных NORGAU серии NTW представлен на рисунках 1-8.
Рисунок 2 - Общий вид ключей моментных предельных NORGAU мод. NTW20-005I, NTW20-010I, NTW20-025I
Рисунок 3 - Общий вид ключей моментных предельных NORGAU мод. NTW21-002R, NTW22-005R, NTW22-010R, NTW23-010R, NTW23-020R, NTW23-034R, NTW24-034R, NTW24-055R, NTW24-075R, NTW25-075R, NTW25-100R, NTW25-150R, NTW25-200R
Рисунок 4 - Общий вид ключей моментных предельных NORGAU мод. NTW23-005I, NTW23-010I, NTW24-020I, NTW24-034I
Рисунок 5 - Общий вид ключей моментных предельных NORGAU мод. NTW30-005RL, NTW30-010RL, NTW30-025RL, NTW30-055RL
Рисунок 7 - Общий вид ключей моментных предельных NORGAU мод. NTW31-002RL, NTW32-005RL, NTW32-010RL, NTW33-010RL, NTW33-020RL, NTW33-034RL, NTW34-034RL, NTW34-055RL, NTW34-075RL, NTW35-075RL, NTW35-1OORL
Рисунок 8 - Общий вид ключей моментных предельных NORGAU мод.
NTW33-005I,
NTW33-010I, NTW34-020I, NTW34-034I
Пломбирование ключей не производится, ограничение доступа обеспечивается конструкцией самих ключей, которая может быть вскрыта только при помощи специального инструмента.
Обязательные метрологические требования:
Таблица 1
|
Модификация |
Диапазон измерений крутящего момента силы, Н м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % | |
|
По часовой стрелке |
Против часовой стрелки | ||
|
NTW20-005R |
от 1 до 5 |
±4 |
±6 |
|
NTW20-010R |
от 2 до 10 | ||
|
NTW20-025R |
от 5 до 25 |
±4 |
±4 |
|
NTW20-055R |
от 5 до 25 | ||
|
NTW21-002R |
от 5 до 25 |
±4 |
— |
|
NTW22-005R |
от 10 до 50 | ||
|
NTW22-010R |
от 20 до 100 | ||
|
NTW23-010R |
от 20 до 100 | ||
|
NTW23-020R |
от 40 до 200 | ||
|
NTW23-034R |
от 60 до 340 | ||
|
NTW24-034R |
от 60 до 340 | ||
|
NTW24-055R |
от 110 до 550 | ||
|
NTW24-075R |
от 150 до 750 | ||
|
NTW25-075R |
от 150 до 750 | ||
|
NTW25-100R |
от 200 до 1000 | ||
|
NTW25-150R |
от 300 до 1500 | ||
|
NTW25-200R |
от 400 до 2000 | ||
Лист № 4
Всего листов 6
Продолжение таблицы 1
|
Модификация |
Диапазон измерений крутящего момента силы, Н м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % | |
|
По часовой стрелке |
Против часовой стрелки | ||
|
NTW20-005I |
от 1 до 5 |
±4 |
±6 |
|
NTW20-0101 |
от 2 до 10 | ||
|
NTW20-025I |
от 5 до 25 |
±4 |
±4 |
|
NTW23-0051 |
от 10 до 50 |
±4 |
— |
|
NTW23-0101 |
от 20 до 100 | ||
|
NTW24-0201 |
от 40 до 200 | ||
|
NTW24-034I |
от 60 до 340 | ||
|
NTW30-005RL |
от 1 до 5 |
±4 |
±6 |
|
NTW30-0I0RL |
от 2 до 10 | ||
|
NTW30-025RL |
от 5 до 25 |
±4 |
±4 |
|
NTW30-055RL |
от 5 до 25 | ||
|
NTW31-002RL |
от 5 до 25 |
±4 |
±4 |
|
NTW32-005RL |
от 10 до 50 | ||
|
NTW32-010RL |
от 20 до 100 | ||
|
NTW33-010RL |
от 20 до 100 | ||
|
NTW33-020RL |
от 40 до 200 | ||
|
NTW33-034RL |
от 60 до 340 | ||
|
NTW34-034RL |
от 60 до 340 | ||
|
NTW34-055RL |
от 110 до 550 | ||
|
NTW34-075RL |
от 150 до 750 | ||
|
NTW35-075RL |
от 150 до 750 | ||
|
NTW35-100RL |
от 200 до 1000 | ||
|
NTW3O-OO51 |
от 1 до 5 |
±4 |
±6 |
|
NTW30-010I |
от 2 до 10 | ||
|
NTW30-025I |
от 5 до 25 |
±4 |
±4 |
|
NTW33-005I |
от 10 до 50 |
±4 |
— |
|
NTW33-010I |
от 20 до 100 | ||
|
NTW34-020I |
от 40 до 200 | ||
|
NTW34-034I |
от 60 до 340 | ||
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:
Таблица 2
|
Модификация |
Цена деления шкалы, Н м |
Размер присоединительного квадрата или прямоугольника, мм |
Габаритные размеры длина х ширина, мм, не более |
Масса, кг, не более |
|
NTW20-005R |
0,05 |
6,35x6,35 |
193x20,2 |
0,20 |
|
NTW20-010R |
0,05 |
6,35x6,35 |
193x20,2 |
0,25 |
|
NTW20-025R |
0,1 |
6,35x6,35 |
245x27,3 |
0,45 |
|
NTW20-055R |
0,1 |
9,5x9,5 |
245x27,3 |
0,50 |
|
NTW21-002R |
0,1 |
6,35x6,35 |
323x23 |
0,80 |
|
NTW22-005R |
0,5 |
9,5x9,5 |
400x32 |
1,00 |
|
NTW22-010R |
0,5 |
9,5x9,5 |
400x32 |
1,00 |
|
NTW23-010R |
0,5 |
12,7x12,7 |
400x32 |
1,10 |
Продолжение таблицы 2
|
Модификация |
Цена деления шкалы, Н-м |
Размер присоединительного квадрата или прямоугольника, мм |
Габаритные размеры длина х ширина, мм, не более: |
Масса, кг, не более |
|
NTW23-020R |
0,5 |
12,7x12,7 |
517x42 |
1,50 |
|
NTW23-034R. |
1 |
12,7x12,7 |
620x42 |
1,80 |
|
NTW24-034R |
1 |
19,05x19,05 |
620x42 |
1,90 |
|
NTW24-055R |
2 |
19,05x19,05 |
920x58 |
5,00 |
|
NTW24-075R |
2,5 |
19,05x19,05 |
1250x58 |
6,00 |
|
NTW25-075R |
2,5 |
25,4x25,4 |
1250x58 |
6,50 |
|
NTW25-100R |
2,5 |
25,4x25,4 |
1500x67 |
8,00 |
|
NTW25-150R |
10 |
25,4x25,4 |
2000x67 |
11,00 |
|
NTW25-200R |
20 |
25,4x25,4 |
2200x67 |
14,00 |
|
NTW20-005I |
0,05 |
9x12 |
177x20 |
0,20 |
|
NTW20-0101 |
0,05 |
9x12 |
177x20 |
0,20 |
|
NTW20-025I |
0,1 |
9x12 |
230x27 |
0,40 |
|
NTW23-005I |
0,5 |
9x12 |
356x42 |
1,00 |
|
NTW23-010I |
0,5 |
9x12 |
356x42 |
1,00 |
|
NTW24-020I |
0,5 |
14x18 |
472x42 |
1,50 |
|
NTW24-034I |
1 |
14x18 |
572x42 |
2,00 |
|
NTW30-005RL |
0,05 |
6,35x6,35 |
193x20,2 |
0,20 |
|
NTW30-010RL |
0,05 |
6,35x6,35 |
193x20,2 |
0,25 |
|
NTW30-025RL |
0,1 |
6,35x6,35 |
245x27,3 |
0,45 |
|
NTW30-055RL |
0,1 |
9,5x9,5 |
245x27,3 |
0,50 |
|
NTW31-002RL |
0,1 |
6,35x6,35 |
500x23 |
0,90 |
|
NTW32-005RL |
0,5 |
9,5x9,5 |
600x32 |
1,10 |
|
NTW32-010RL |
0,5 |
9,5x9,5 |
600x32 |
1,10 |
|
NTW33-010RL |
0,5 |
12,7x12,7 |
600x32 |
1,20 |
|
NTW33-020RL |
0,5 |
12,7x12,7 |
750x42 |
1,60 |
|
NTW33-034RL |
1 |
12,7x12,7 |
870x42 |
1,90 |
|
NTW34-034RL |
1 |
19.05x19,05 |
870x42 |
2,00 |
|
NTW34-055RL |
2 |
19,05x19,05 |
1100x58 |
5,00 |
|
NTW34-075RL |
2,5 |
19,05x19,05 |
1320x58 |
6,00 |
|
NTW35-075RL |
2,5 |
25,4x25,4 |
1400x58 |
7,00 |
|
NTW35-1OORL |
2,5 |
25,4x25,4 |
1700x67 |
8,00 |
|
NTW30-0051 |
0,05 |
9x12 |
177x20 |
0,20 |
|
NTW30-0101 |
0,05 |
9x12 |
177x20 |
0,20 |
|
NTW30-0251 |
0,1 |
9x12 |
230x27 |
0,40 |
|
NTW33-005I |
0,5 |
9x12 |
550x42 |
1,10 |
|
NTW33-O1OI |
0,5 |
9x12 |
550x42 |
1,20 |
|
NTW34-0201 |
0,5 |
14x18 |
700x45 |
1,60 |
|
NTW34-034I |
1 |
14x18 |
800x45 |
2,00 |
Таблица 3
|
Наименование характеристики |
Значение |
|
Наработка на отказ, циклов, не менее |
5000 |
|
Условия эксплуатации: температура окружающего воздуха, °C относительная влажность воздуха, % |
от +15 до +35 от 40 до 80 |
Комплектность
Таблица 4
|
Наименование |
Обозначение |
Количество |
|
Ключ моментный предельный NORGAU серии NTW |
— |
1 шт. |
|
Паспорт |
КМП.01.051ПС |
1 шт. |
|
Руководство по эксплуатации |
— |
1 шт. |
|
Пластиковый кейс |
— |
1 шт. |
|
Дополнительные адаптеры |
— |
По заказу |
Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.
Поверка осуществляется по МИ 2593-2000 «Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки».
Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
государственная поверочная схема для средств измерений крутящего момента силы, утвержденная приказом Росстандарта № 1794 от 31 июля 2019 г.
ТУ 25.73.30-002-49360276-2020 «Ключи моментные предельные NORGAU серии
NTW. Технические условия»
методику поверки:
МИ 2593-2000 «Государственная система обеспечения единства измерений.
Ключи моментные. Методика поверки».
Перечень средств поверки:
эталоны 2-го разряда, ПГ ±1 % по Государственной поверочной схеме для средств измерений крутящего момента силы, утвержденной приказом Росстандарта № 1794 от 31 июля 2019 г.
Примечание:
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
