Ключи динамометрические T04, T06, T07
| Номер в ГРСИ РФ: | РБ 03 03 2732 05 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Категория: | Ключи моментные |
| Производитель / заявитель: | "JONNESWAY Enterprise Co.LTD", Тайвань |
|
Описание типа РБ 03 03 2732 05 [2005-01-01]
rb-03-03-2732-05_2005-01-01.pdf
|
Скачать |
Ключи динамометрические Т04, Т06, Т07 (далее - ключи) предназначены для измерения момента затяжки резьбовых соединений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 2732 05 |
| Наименование | Ключи динамометрические T04, T06, T07 |
| Год регистрации | 2005 |
| Номер сертификата | 3683 |
| Дата регистрации | 2005-11-30 |
| Срок действия | 2010-11-29 |
| Получатель сертификата | фирма "JONNESWAY Enterprise Co.LTD", Тайвань (TW) |
Производитель / Заявитель
фирма "JONNESWAY Enterprise Co.LTD", Тайвань
Адрес: 6Ф,№51, отдел2, килунг Роад, Тайпей 110
Контакты: факс.886-2-27325217, тел.886-2-27325165
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МИ55-99 |
Поверители
Скачать
|
Описание типа РБ 03 03 2732 05 [2005-01-01]
rb-03-03-2732-05_2005-01-01.pdf
|
Скачать |
Описание типа
Назначение
Ключи динамометрические Т04, Т06, Т07 (далее - ключи) предназначены для измерения момента затяжки резьбовых соединений.
Область применения - промышленность, строительство, транспорт.
Описание
Принцип действия ключей с регулируемым сигнализатором момента затяжки щелч-кового типа основан на преобразовании крутящего момента в упругую деформацию торсионного элемента, удерживаемого пружиной.
Ключ состоит из цельнометаллического корпуса, на одном конце которого закреплен привод с храповым механизмом для крепления торцевых головок. Внутри корпуса находится торсионный стержень, который фиксирует привод ключа с заданным усилием при помощи рабочей пружины. На другом конце ключа находится рукоятка, предназначенная для приложения усилия. В нижней части корпуса перед рукояткой расположено окно с регулировочной шкалой моментов. В торце рукоятки смонтирован кольцевой регулятор момента затяжки с фиксирующим рифленым винтом.
Необходимый момент затяжки устанавливается вращением кольцевого регулятора, который фиксируется рельефным винтом, расположенным в торце рукоятки. На присоединительный квадрат привода с храповым механизмом устанавливается торцевая головка, при помощи которой передается усилие на резьбовое соединение. При достижении заданного момента затяжки механизм щелчкового сигнализатора издает резкий, хорошо слышный щелчок.
Внешний вид ключей приведен на рисунке 1.
Место нанесения государственного поверительного клейма-наклейки указано в приложении А.

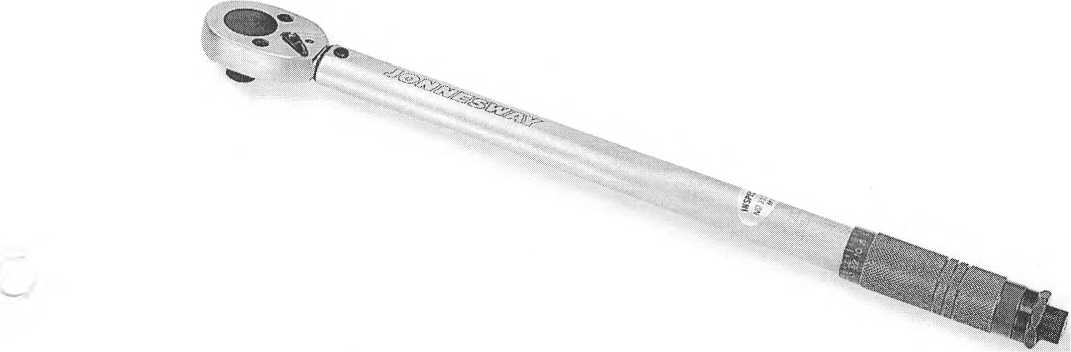

Рисунок 1. Внешний вид ключей динамометрических.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Диапазоны измерений крутящего момента, Н-м:
|
для Т04 для Т06 для Т07 |
от 140 до 700; от 60 до 320; от 40 до 210. |
|
2. Пределы допускаемой приведенной погрешности, % |
±4,0 |
|
3. Масса, кг, не более | |
|
для Т04 |
6,3; |
|
для Т06 |
1,9; |
|
для Т07 |
1,8. |
|
4. Габаритные размеры, мм, не более | |
|
для Т04 |
1090x60x75; |
|
для Т06 |
610x45x45; |
|
для Т07 |
540x45x50. |
5. Условия эксплуатации, транспортирования и хранения:
-температура окружающей среды от минус 40 °C до плюс 50 °C;
-относительная влажность 100 % при температуре 25 °C.
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится на эксплуатационную документацию методом типографической печати.
Комплектность
В комплект поставки входят:
- ключ динамометрический;
- футляр пластмассовый;
- замок;
- ключи;
- паспорт.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы “JONNESWAY Enterprise Со. LTD”, Тайвань.
ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнение для различных климатических районов, категорий, условий эксплуатации, хранения и транспортировки в части воздействия климатических факторов внешней среды».
МИ 55-99 «Ключи динамометрические. Методы поверки».
Заключение
Ключи динамометрические Т04, Т06, Т07 соответствуют требованиям документации фирмы “JONNESWAY Enterprise Со. LTD” (Тайвань), ГОСТ 15150-69.
Межповерочный интервал - 12 месяцев.
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, 93.
Тел. (017) 234-98-13.
Аттестат аккредитации № BY 112.02.1.0.0025.
