Ключи моментные шкальные (динамометрические) ДМ
| Номер в ГРСИ РФ: | РБ 03 03 4566 11 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Категория: | Ключи моментные |
| Производитель / заявитель: | ООО "Динамометрика", г. Фаниполь, Минская обл. |
|
Описание типа РБ 03 03 4566 11 [2011-03-02]
rb-03-03-4566-11_2011-03-02.pdf
|
Скачать |
Ключи моментные шкальные (динамометрические) ДМ (далее - ключи) предназначены для измерения крутящего момента при затяжке (откручивании) резьбовых соединений с правой и левой резьбой.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 4566 11 |
| Наименование | Ключи моментные шкальные (динамометрические) ДМ |
| Год регистрации | 2011 |
| Номер сертификата | 6872 |
| Дата регистрации | 2011-01-27 |
| Срок действия | 2016-01-27 |
| Получатель сертификата | ООО "Динамометрика", г. Фаниполь Минской обл., Республика Беларусь (BY) |
Производитель / Заявитель
ООО "Динамометрика"
Адрес: ул. Заводская, 29а-37, г. Фаниполь, Минская обл., Дзержинский район
Контакты: +375 17 265 92 07
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 1909-2009 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 03 4566 11 [2011-03-02]
rb-03-03-4566-11_2011-03-02.pdf
|
Скачать |
Описание типа
Назначение
Ключи моментные шкальные (динамометрические) ДМ (далее - ключи) предназначены для измерения крутящего момента при затяжке (откручивании) резьбовых соединений с правой и левой резьбой.
Область применения - сборочные и ремонтные операции в автостроении, машиностроении, электромашиностроении и в других областях хозяйственной деятельности.
Описание
Ключ, с торсионным упругим элементом, представляет собой конструкцию, содержащую жесткий корпус, в котором размещен механизм преобразования угловых перемещений одного конца торсиона относительно другого в угловые перемещения стрелки, прямо пропорционально измеряемому моменту силы. Поворотная измерительная шкала установлена на корпусе и позволяет как устанавливать шкалу на «ноль», так и использовать ключ в режиме предварительной установки. В этом случае шкала предварительно поворачивается до совмещения со стрелкой требуемого значения момента на шкале, а затяжку осуществляют до совпадения стрелки с нулевой отметкой. Данный режим удобно использовать в труднодоступных местах затяжки. Механизм преобразования выполнен в виде рычажно-зубчатого механизма и установлен на регулируемой съемной плате, закрепленной в корпусе.
Условное обозначение ключей в зависимости от верхнего предела измерений, а также параметры ключей приведены в таблице 1.
Внешний вид ключей приведен на рисунке 1.
Место нанесения знака поверки (клеймо-наклейка) указано в приложении А.

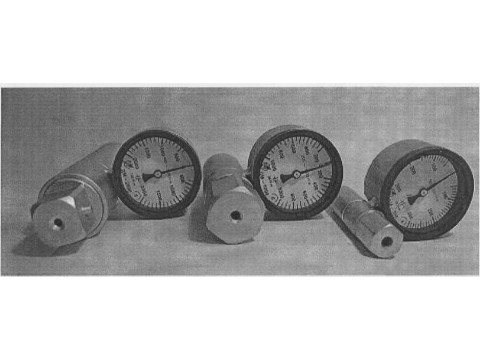

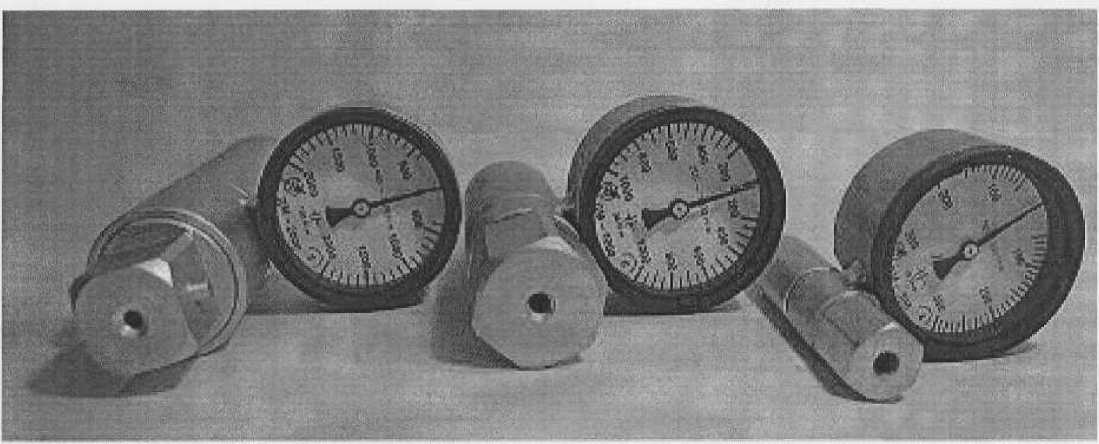

Рисунок 1 - Внешний вид ключей
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблице 1.
Таблица 1
|
Условное обозначение ключа |
Диапазон измерений, Нм |
Пределы допускаемой относительной погрешности измерения крутящего момента, % |
Цена деления шкалы, Нм |
Форма и размеры присоединительных элементов |
Масса, кг, не более |
Г абарит-ные размеры, мм, не более | |
|
под рукоятку (вороток), мм |
под головку (наружный квадрат), мм | ||||||
|
ДМ-30 |
от 5 до 30 |
±4 |
1 |
шестигранник S19 |
12,5 |
0,41 |
102x62x90 |
|
ДМ-50 |
от 10 до 50 |
±4 |
2,5 |
0,41 | |||
|
ДМ-130 |
от 20 до 130 |
±4 |
5 |
0,42 | |||
|
ДМ-200 |
от 40 до 200 |
±4 |
10 |
0,43 | |||
|
ДМ-300 |
от 50 до 300 |
i4 |
10 |
0,44 | |||
|
ДМ-600 |
от 100 до 600 |
±4 |
25 |
шестигранник S32 |
20 |
1,0 |
140x62x100 |
|
ДМ-1000 |
от 200 до 1000 |
±6 |
50 |
1,2 | |||
|
ДМ-1600 |
от 300 до 1600 |
±6 |
100 |
наружный квадрат 25 |
25 |
1,5 |
162x62x105 |
|
ДМ-2000 |
от 400 до 2000 |
±6 |
100 |
1,55 | |||
Вид климатического исполнения ключей - УХЛ4 по ГОСТ 15150-69. Ключи устойчивы к воздействию температуры окружающего воздуха от плюс 1 °C до плюс 35 °C.
Ключи устойчивы к воздействию относительной влажности окружающего воздуха до 98 % при температуре плюс 25 °C.
Степень защиты оболочки ключей - IP 20 по ГОСТ 14254 - 96.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки ключей представлен в таблице 2.
Таблица 2
|
Наименование |
Количество (шт.) |
|
Ключ моментный шкальный ДМ |
1 |
|
Руководство по эксплуатации |
1 |
|
Индивидуальная упаковка |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 690607060.001-2010 «Ключи моментные шкальные (динамометрические) ДМ. Технические условия».
ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды».
ГОСТ 8.541-86 «Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений крутящего момента силы».
ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками».
МРБ МП. 1909-2009 «Ключи динамометрические (моментные). Методика поверки».
Заключение
Ключи моментные шкальные (динамометрические) ДМ соответствуют ГОСТ 8.541-86, ГОСТ 15150-69, ГОСТ 14254-96, ТУ BY 690607060.001-2010.
Межповерочный интервал - не более 12 месяцев (для ключей, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
Республика Беларусь г. Минск, Старовиленский тракт, д. 93,
Тел.(017) 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025.
