Ключи динамометрические серии 5000, серии 6000

Назначение

Ключи динамометрические серии 5000, серии 6000 (далее - ключи) предназначены для измерения крутящего момента при затяжке резьбовых соединений с правой и левой резьбой.

Область применения - сборочные операция в автомобилестроении, машиностроении, электромашиностроении, техническое обслуживание и ремонт промышленных изделий.

Описание

Ключ состоит из корпуса, рукоятки, основной шкалы и дополнительной шкалы, отградуированных в единицах крутящего момента, головки с трещоткой, присоединительного квадрата с шариковым фиксатором или гнездом под различные сменные насадки. Внутри корпуса расположен механизм установки значения крутящего момента, при котором происходит срабатывание предельного механизма. Некоторые исполнения ключей имеют съемный присоединительный квадрат, что дает возможность производить затяжку винтов и гаек с правой и левой резьбой.

Под действием приложенной к рукоятке ключа силы при достижении заранее установленного значения крутящего момента ключ издает четко слышимый щелчок, что указывает на достижение установленного крутящего момента.

Ключи серии 5000 изготавливаются в 8 исполнениях : 5108-2 СТ; 5110-1 СТ;

5121-1 СТ; 5122-1 СТ; 5123-1 СТ; 5121-2 CLT; 5122-2; CLT5123-2 CLT,

а серии 6000 в 21 исполнении: 6108-1 СТ; 6109-2 СТ; 6110-1 СТ; 6111-1 СТ; 6121-1 СТ;

6122-1 СТ; 6123-1 СТ; 6143-1 СТ; 6144-1 СТ; 6145-1 СТ; 6150-1 СТ; 6280-1 СТ; 6282-1 СТ;

6290-1 СТ; 6291-2 СТ; 6291-1 СТ; 6292-1 СТ; 6293-1 СТ; 6294-1 СТ; 6295-1 СТ; 6296-1 СТ, различающихся диапазонами измерений крутящего момента и погрешностью измерений

Внешний вид ключей приведен на рисунке 1.

Место нанесения знака поверки в виде клейма-наклейки указано в приложе

I                                                                               . ■

и 6000

Ключ 5108-2 СТ

Ключ 5122-1 СТ

Ключ 6111-1 СТ

Ключ 6291-1 СТ

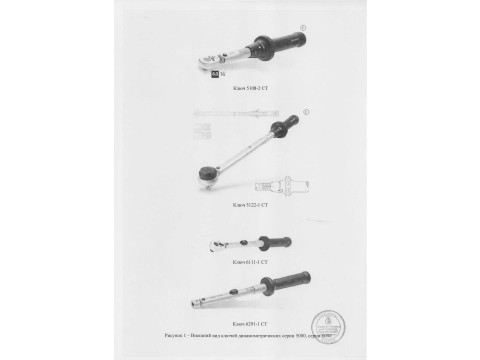

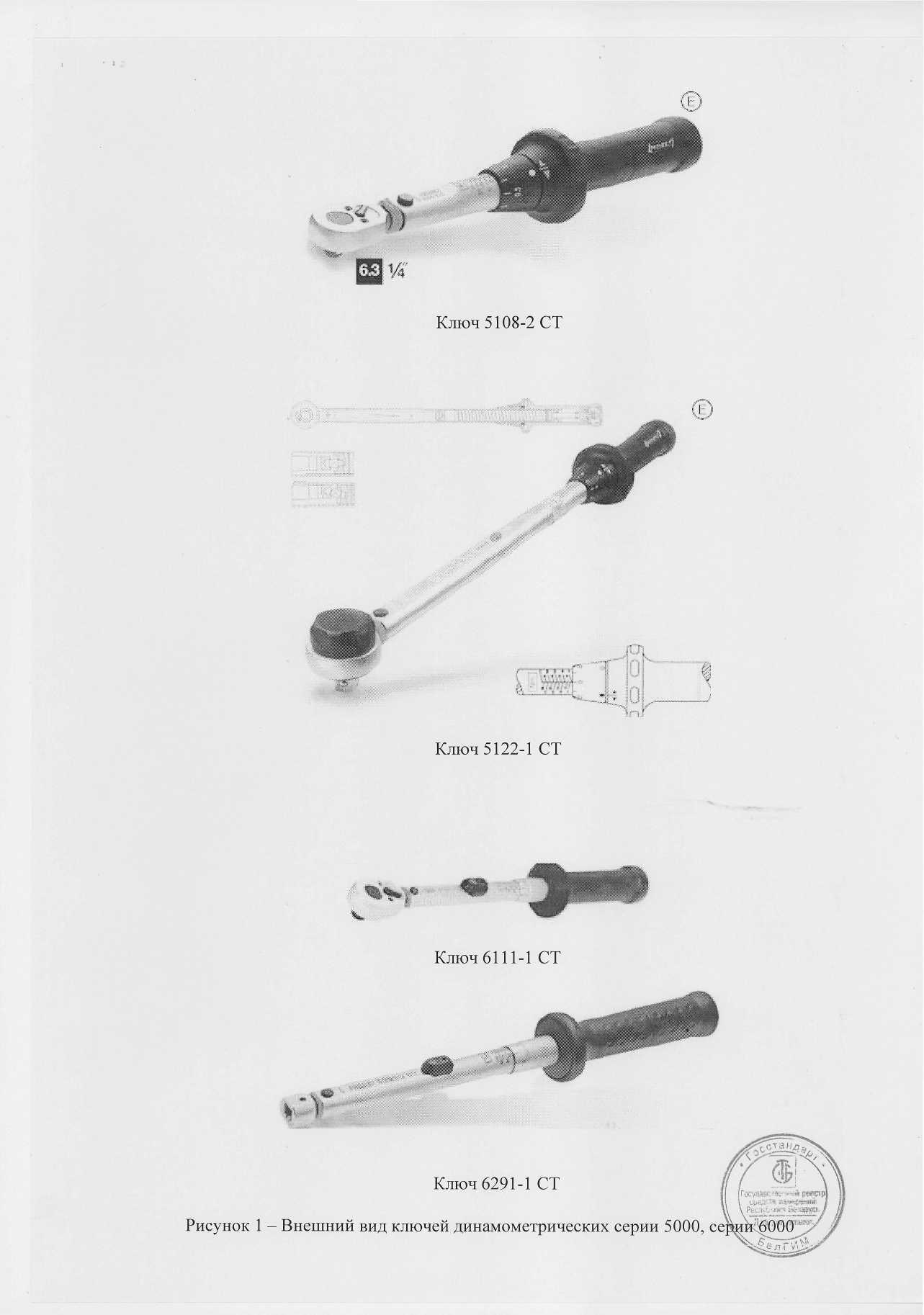

Рисунок 1 - Внешний вид ключей динамометрических серии 5000, се]

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики представлены в таблицах 1 и 2

Таблица 1

Таблица 2

Знак утверждения типа

Знак Утверждения типа наносится на титульный лист инструкции по эксплуатации методом типографической печати.

Комплектность

В комплект поставки входит:

1. Ключ динамометрический серии 5000 или серии 6000

2. Инструкция по эксплуатации

3. Футляр

1 шт.

1 шт.

1 шт.

ния).

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы "HAZET-WERK-Hermann Zerver GmbH & Со.KG" (Герма

ГОСТ Р 51254-99 "Инструмент монтажный для нормированной затяжки резьбовых соединений. Ключи моментные. Общие технические условия".

МРБ МП. 1909-2009 " Ключи динамометрические и моментные. Методика поверки"

Заключение

Ключи динамометрические серии 5000, серии 6000 соответствуют требованиям технической документации фирмы "HAZET-WERK-Hermann Zerver GmbH & Со.KG" (Германия).

Межповерочный интервал - не более 12 месяцев (для ключей, предназначенных для применения, либо применяемых в сфере законодательной метрологии).

Научно-исследовательский центр испытаний средств

измерений и техники РУП “БелГИМ”.

Республика Беларусь, г. Минск, Старовиленский тракт, д. 93

Тел. (017)-334-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025.
