Ключи предельные моментные серий "TruTorque", "Professional", "Industrial", "Slimline", "NorTorque"
| Номер в ГРСИ РФ: | РБ 03 03 4261 20 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Категория: | Ключи моментные |
| Производитель / заявитель: | "Norbar Torque Tools Ltd", Великобритания |
|
Описание типа РБ 03 03 4261 20 [2010-04-26]
rb-03-03-4261-20_2010-04-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 03 4261 20 [2018-01-18]
rb-03-03-4261-20_2018-01-18.pdf
|
Скачать | ||
|
Описание типа РБ 03 03 4261 20 [2021-01-22]
rb-03-03-4261-20_2021-01-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 03 4261 20 [2015-03-13]
rb-03-03-4261-20_2015-03-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 03 4261 20 [2015-10-30]
rb-03-03-4261-20_2015-10-30.pdf
|
Скачать |
Ключи предельные моментные серий "TruTorque", "Professional", "Industrial". "Slimline", "NorTorque" (далее по тексту - ключи) предназначены для измерения (воспроизведения) крутящего момента при затяжке резьбовых соединений с правой и левой резьбой.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 4261 20 |
| Наименование | Ключи предельные моментные серий "TruTorque", "Professional", "Industrial", "Slimline", "NorTorque" |
| Год регистрации | 2020 |
| Номер сертификата | 13768 |
| Дата регистрации | 2020-09-30 |
| Срок действия | 2025-09-30 |
| Получатель сертификата | фирма "Norbar Torque Tools Ltd", Соединенное Королевство Великобритании и Северной Ирландии (GB) |
Производитель / Заявитель
фирма "Norbar Torque Tools Ltd"
Адрес: Beaumont Road, Banbury, Oxfordshire, ОX16 IXJ
Контакты: +44(0)1295-270333 / +44(0)1295-753643 / enquiry@norbar.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 1909-2009 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 03 4261 20 [2010-04-26]
rb-03-03-4261-20_2010-04-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 03 4261 20 [2018-01-18]
rb-03-03-4261-20_2018-01-18.pdf
|
Скачать | ||
|
Описание типа РБ 03 03 4261 20 [2021-01-22]
rb-03-03-4261-20_2021-01-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 03 4261 20 [2015-03-13]
rb-03-03-4261-20_2015-03-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 03 4261 20 [2015-10-30]
rb-03-03-4261-20_2015-10-30.pdf
|
Скачать |
Описание типа
Назначение
Ключи предельные моментные серий "TruTorque", "Professional", "Industrial". "Slimline", "NorTorque" (далее по тексту - ключи) предназначены для измерения (воспроизведения) крутящего момента при затяжке резьбовых соединений с правой и левой резьбой.
Область применения - при сборочных работах, ремонте и испытаниях механизмов с резьбовыми соединениями, требующими нормируемых моментов затяжки в различных областях хозяйственной деятельности.
Описание
Ключ состоит из корпуса, рукоятки, шкалы, отградуированной в единицах крутящего момента, головки с трещоткой и присоединительного квадрата с шариковым или цилиндрическим фиксатором, или гнездом под различные сменные насадки. Внутри корпуса расположен механизм регулирования значения крутящего момента, при котором происходит срабатывание предельного механизма.
Под действием приложенной к рукоятке ключа силы, при достижении заранее установленного значения крутящего момента, ключ издает четко слышимый щелчок, что указывает на достижение установленного крутящего момента или преломляется в точке преломления (ключи Industrial).
Ключи изготавливают следующих модификаций:
- "TruTorque" (TTs1,5-TTs6.0, TTi20-TTi50);
-"Professional" (Pro 5-Pro 1500, Pro 5-Pro 1500 "P" Type);
- "Industrial" (3AR, 4R, 4AR, 5R, 5AR, 6R Split, 3AR-N, 4AR-N, 5R-KL S^R-^ B.R-N. 3AR-N "P" Type, 4AR-N "P" Type, 5R-N "P" Type, 5AR-N "P" Type); [I
- "Slimline"(SLO, SLO Fixed Head, SLO "P" Type); /
- "NorTorque"(Model 60-Model 340).
В модификации "TruTorque" предусмотрено наличие двух шкал: грубой и точной настройки.
Модификация "Professional" Pro 5 представляет собой динамометрический ключ с ограничением по крутящему моменту, предназначена для замены шестигранных головок размером 6,35 мм (1/4 дюйма).
"Professional" Pro 15-Pro 200, Pro 60-Pro 200 "P" Type AUTOMOTIVE RATCHET оснащены реверсивной трещоткой, предназначены для использования в ограниченном пространстве.
"Professional" Pro 50-Pro 400, Pro 60-Pro 400 "P" Type INDUSTRIAL RATCHET имеют переставляемый присоединительный квадрат, что дает возможность производить затяжку болтов, винтов и гаек с правой и левой резьбой.
"Professional" Pro 15-Pro 1500, Pro 60-Pro 1500 "P" Type могут быть оснащены наконечниками под насадки двух типов: цилиндрического и прямоугольного типа.
В модификации "Industrial" при достижении установленного момента ключ «переламывается».
Модификация "Slimline" имеет вспомогательные литые захватывающие приспособления, предназначенные для корректировки положения рукоятки оператора. Могут быть оснащены наконечниками под насадки двух типов: цилиндрического и прямоугольного типа.
В модификации "NorTorque" предусмотрено наличие двух шкал: грубой и точной настройки.

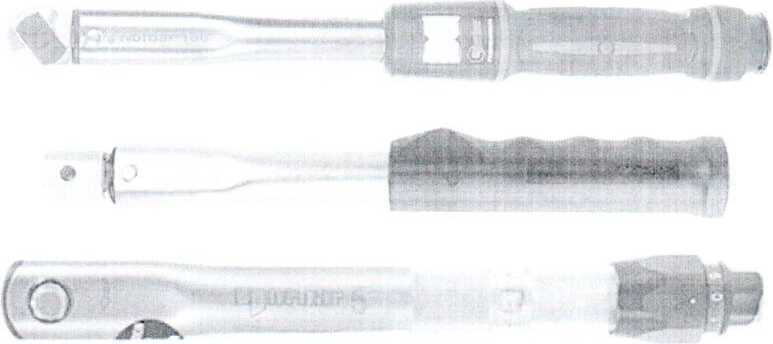

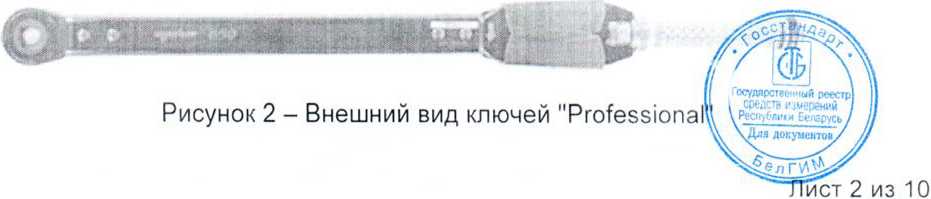

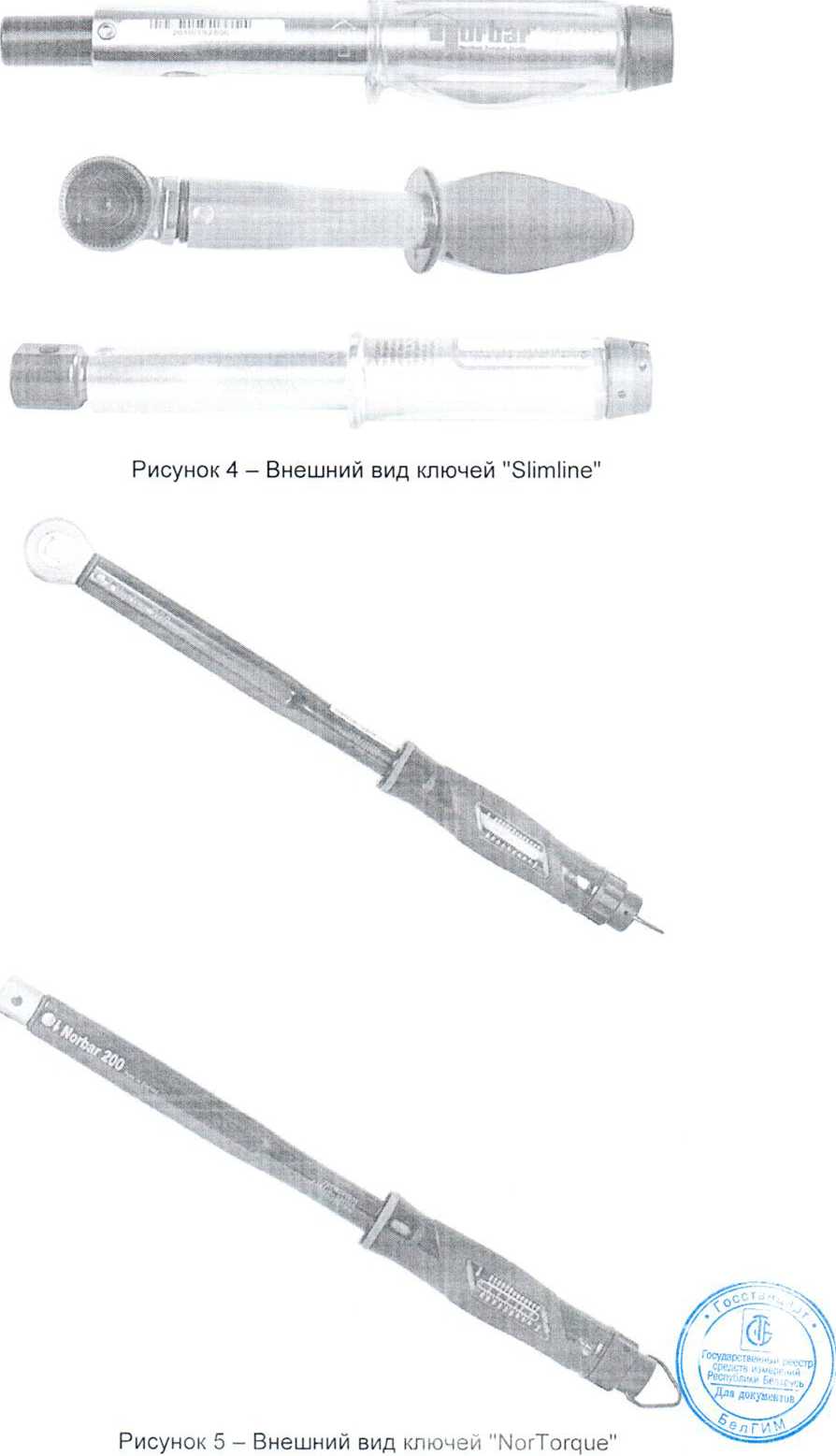

Внешний вид ключей приведен на рисунках 1-5.
Место нанесения знака поверки (клейма-наклейки) указано в приложении А.

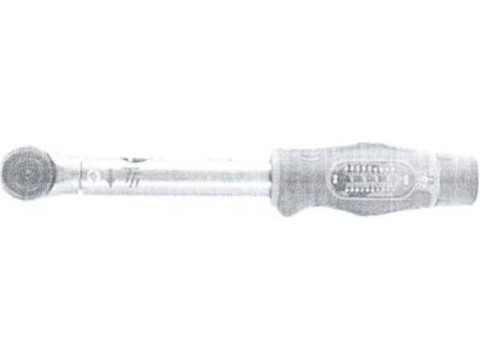

Рисунок 1 - Внешний вид ключей "TruTorque"

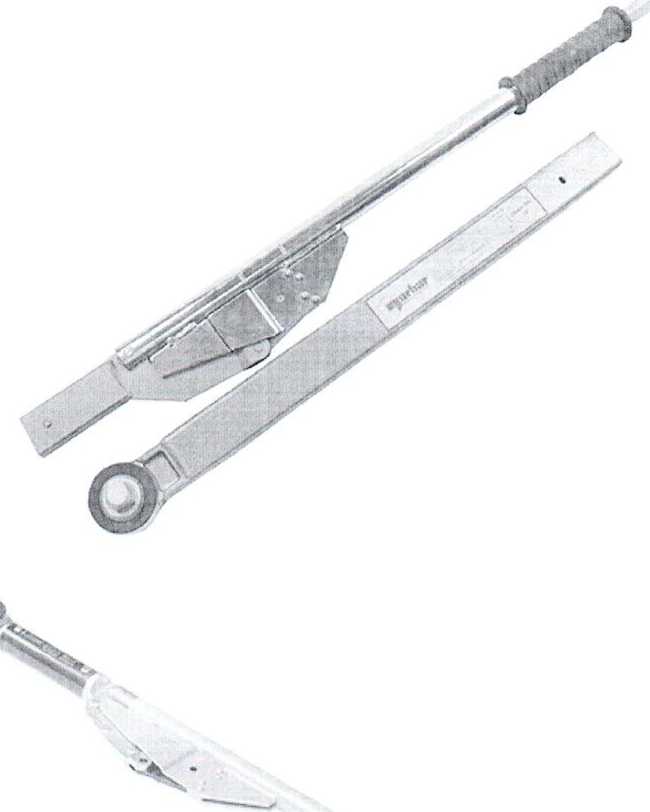

Рисунок 3 - Внешний вид ключей "Industrial"
Лист 4 из 10
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблице 1. Таблица 1 - Технические и метрологические характеристики ключей
|
Модель ключа |
Диапазон воспроизведения крутящего момента, Н м |
Пределы допускаемой относительной погрешности воспроизведения крутящего момента, % |
Цена деления шкалы, Нм |
Размер присоединительного квадрата, мм (дюйм) |
Масса, кг. не более |
Длина, мм, не более |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Серия TruTorq |
ие | |||||
|
TTS1.5 |
от 0,3 до 1,5 ±6 |
0,1 |
6,35 (1/4")* |
0,25 |
155 | |
|
TTs3.0 |
от 0,6 до 3,0 |
± 6 |
0,1 |
6,35 (1/4")* |
0,25 |
155 |
|
ТТзб.О |
от 1,2 до 6,0 |
± 6 |
0,2 |
6,35 (1/4")* |
0,25 |
155 |
|
TTi20 |
от 4 до 20 |
± 3 |
0,05 |
6,35 (1/4") |
0,45 |
232 |
|
TTi20 |
± 3 |
0,05 |
9,53 (3/8") |
0,45 |
232 | |
|
TTi50 |
от 10 до 50 |
± 3 |
0.1 |
9,53 (3/8") |
0,70 |
328 |
|
TTi50 |
± 3 |
0.1 |
12.7 (1/2") |
0.70 |
328 | |
|
* - держатель шестигранных бит | ||||||
|
Серия NorTorc |
ие | |||||
|
Model 60 |
от 12 до 60 |
± 3 |
0,5 |
9,53 (3/8") |
0.70 |
328 |
|
Model 100 |
от 20 до 100 |
± 3 |
1 |
12,7 (1/2") |
0.80 |
375 |
|
Model 200 |
от 40 до 200 |
± 3 |
1 |
12,7 (1/2") |
1.05 |
459 |
|
Model 300 |
от 60 до 300 |
± 3 |
1 |
12,7 (1/2") |
1.45 |
587 |
|
Model 340 |
от 60 до 340 |
± 3 |
2 |
12,7 (1/2") |
1.55 |
679 |
|
Model 60 |
от 12 до 60 |
± 3 |
0,5 |
16 цилиндрический |
0,60 |
317 |
|
Model 60 |
9x12 внутренний |
0.55 |
319 | |||
|
Model 100 |
от 20 до 100 |
± 3 |
1 |
16 цилиндрический |
0.70 |
357 |
|
Model 100 |
9x12 внутренний |
0,70 |
360 | |||
|
Model 200 |
от 40 до 200 |
± 3 |
1 |
16 цилиндрический |
0,80 |
439 |
|
Model 200 |
9x12 внутренний |
0,80 |
437 | |||
|
Model 200 |
14x18 внутренний |
0,90 |
446 | |||
|
Model 300 |
от 60 до 300 |
± 3 |
1 |
16 цилиндрический |
1,10 |
564 |
|
Model 300 |
14x18 внутренний |
1,20 |
566 | |||
|
Model 340 |
от 60 до 340 |
± 3 |
2 |
14x18 внутренний |
1,30 |
658 |
|
Ce |
рия Slimline | |||||
|
SLO |
от 4 до 20 |
± 3 |
1 |
6,35 (1/4") |
0,40 |
219 |
|
SLO |
± 3 |
1 |
9,53 (3/8") |
0,40 |
219 | |
|
SLO Fixed Head |
± 3 |
1 |
9,53 (3/8") |
0,40 |
213 | |
|
SLO |
± 3 |
1 |
16 цилиндрический |
0,35 |
206 | |
|
SLO |
± 3 |
1 |
9x12 внутренний |
0,35 |
205 | |
|
SLO "P"type |
от 1 до 20 |
± 3 |
- |
6,35 (1/4") |
0.40 |
219 |
|
SLO "P"type |
± 3 |
- |
9,53 (3/8") |
0,40 |
219 | |
|
SLO Fixed Head "P"type |
± 3 |
- |
9,53 (3/8") |
0,40 |
213 | |
|
SLO "P"type |
± 3 |
- |
16 цилиндрический |
0,35 |
206 | |
|
SLO "P"type |
± 3 |
9x12 внутренний |
0,35^> |
J т ПН., | ||
Государе;^.г-'».-СГр| L Средств .чме. • .<ий / уРесггубгны Берись / \/Ья документов/
|
