Ключи моментные предельные механические серий 74ХХ, 75ХХ

Номер в ГРСИ РФ:	РБ 03 03 7601 20
Раздел:	Средства измерений силы и твердости [3]
Категория:	Ключи моментные
Производитель / заявитель:	«SNA Europe SAS», Франция

Скачать

Описание типа РБ 03 03 7601 20 [2020-07-14]

rb-03-03-7601-20_2020-07-14.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Ключи моментные предельные механические серий 74ХХ, 75ХХ (далее по тексту -ключи) предназначены для измерения (воспроизведения) крутящего момента при затяжке резьбовых соединений.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 03 7601 20
Наименование	Ключи моментные предельные механические серий 74ХХ, 75ХХ
Год регистрации	2020
Номер сертификата	13470
Дата регистрации	2020-05-28
Срок действия	2025-05-28
Получатель сертификата	фирма "SNA Europe Group", Франция (FR)(изготовитель - фирма "NORBAR TORQUE TOOLS LTD", Соединенное Королевство Великобритании и Северной Ирландии (GB)

Производитель / Заявитель

фирма "SNA Europe Group", Франция (изготовитель - фирма "NORBAR TORQUE TOOLS LTD", Соединенное Королевство Великобритании и Северной Ирландии)

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МРБ МП.1909-2009 (изменение №1).

Поверители

Скачать

Описание типа РБ 03 03 7601 20 [2020-07-14]

rb-03-03-7601-20_2020-07-14.pdf

Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Область применения - сборочные операции в автостроении, машиностроении, электромашиностроении, техническое обслуживание и ремонт промышленных изделий.

Описание

Ключ состоит из корпуса, рукоятки, шкалы, отградуированной в единицах крутящего момента (или отсутствует шкала - в предустанавливаемых ключах), головки с трещоткой и присоединительного квадрата с шариковым фиксатором или гнездом под различные сменные насадки. Внутри корпуса расположен механизм регулирования значения крутящего момента, при котором происходит срабатывание предельного механизма.

Под действием приложенной к рукоятке ключа силы, при достижении заранее установленного значения крутящего момента, ключ издает четко слышимый щелчок, что указывает на достижение установленного крутящего момента.

Ключи имеют следующие исполнения: 74WR-15, 74WR-25, 74WR-50, 74WR-100, 74WR-200, 74WR-300, 74WR-340, 74WR-400, 74WS-15, 74WS-25, 74WS-50, 74WS-100, 74WS-200, 74WS-300, 74W9-15, 74W9-25, 74W9-50, 74W9-100, 74W9-200, 74W14-200, 74W14-300, 74W14-400, 75R3-650, 75R3-800, 75R3-1000, 75R1-1500, 75S-650 -регулируемые ключи;

74PR-20, 74PR-60, 74PR-60A, 74PR-100, 74PR-100A, 74PR-toT фРГ^ЗОО, 74PR-400, 74PS-20, 74PS-60, 74PS-100, 74PS-200, 74PS-300, 74Р9-20, 74Р9-60,

U 1 средств измерений 7 Г

V \ Республик Беларусь / /

\\ VДля документов/ н

74Р9-100, 74Р14-200, 74Р14-300, 74Р14-400, 74РЗ-650, 74РЗ-800, 74РЗ-1000, 75Р1-1500, 75PS-650 - ключи предустанавливаемые (без шкалы).

Внешний вид ключей приведен на рисунке 1.

Место нанесения знака поверки (поверительного клейма-наклейки) указано в приложении А.

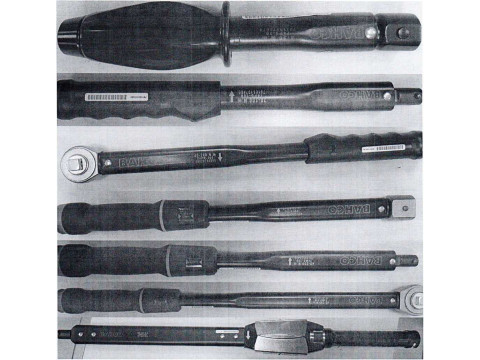

Рисунок 1 - Внешний вид ключей

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики ключей представлены в таблице 1.

Таблица 1 - Основные технические и

ключей

Модель ключа	Диапазон измерения крутящего момента, Нм	Пределы допускаемой приведенной погрешности, % от верхнего предела диапазона измерения	Цена деления шкалы, Нм	Размер присоединительного квадрата, мм (дюйм)	Масса, грамм, не более	Длина, мм, не более
1	2	3	4	5	6	7
74WR-15	от 3 до 15	±3	0,2	6,35 (1/4")	300	221
74WR-25	от 5 до 25	±3	0,2	6,35 (1/4")	300	221
74WR-50	от 10 до 50	±3	0,5	9,525 (3/8")	700	335
74WR-100	от 20 до 100	±3	1	12,7 (1/2")	900	387
74WR-200	от 40 до 200	±3	2	12,7 (1/2")	1100	470
74WR-300	от 60 до 300	±3	2	12,7 (1/2")	1400	593
74WR-340	от 60 до 340	±3	5	12,7 (1/2")	1500	685
74WR-400	от 80 до 400	±3	5	19,05 (3/4")	1900	686
74WS-15	от 3 до 15	±3	0,2	16	300	223
74WS-25	от 5 до 25	±3	0,2	16	300	223
74WS-50	от 10 до 50	±3	0,5	16	600	322
74WS-100	от 20 до 100	±3	1	16	700	363
74WS-200	от 40 до 200	±3	2	16	900	445
74WS-300	от 60 до 300	±3	2	16	1200	569
74W9-15	от 3 до 15	±3	0,2	9x12	300	218
74W9-25	от 5 до 25	±3	0,2	9x12	300	218
74W9-50	от 10 до 50	±3	0,5	9x12	600	325
74W9-100	от 20 до 100	±3	1	9x12	700	365
74W9-200	от 40 до 200	±3	1	9x12	900	442
74W14-200	от 40 до 200	±3	2	14x18	1000	453
74W14-300	от 60 до 300	±3	2	14x18	1200	570
74W14-400	от 80 до 400	±3	5	14x18	1700	664
75R3-650	от 130 до 650	±3	5	19,05 (3/4")	4000	856
75R3-800	от 200 до 800	±3	10	19,05 (3/4")	5200	1037
75R3-1000	от 300 до 1000	±3	10	19,05 (3/4")	5800	1245
75R1-1500	от 500 до 1500	±3	10	25,4 (1")	6700	1571
75S-650	от 130 до 650	±3	5	22	3600	807
74PR-20	от 4 до 20	±3	-	6,35 (1/4")	400	219
74PR-60	от 12 до 60	±3	-	9,525 (3/8")	600	295
74PR-60A	от 12 до 60	±3	-	12,7 (1/2")	700	301
74PR-100	от 20 до 100	±3	-	9,525 (3/8")	700	335
74PR-100A	от 20 до 100	±3	-	12,7 (1/2")	700	342
74PR-200	от 40 до 200	±3	-	12,7 (1/2")	1000	425
74PR-300	от 60 до 300	±3	-	12,7 (1/2")	1200	668
74PR-400	от 80 до 400	±3	-	19,05 (3/4")	2000	675
74PS-20	от 4 до 20	±3	-	16	400	206
74PS-60	от 12 до 60	±3	-	16	600	283
74PS-100	от 20 до 100	±3	-	16	600	324
74PS-200	от 40 до 200	±3	-	16	800^-	405
74PS-300	от 60 до 300	±3	-	16		^43
74Р9-20	от 4 до 20	±3	-	9x12	Лоб (J	W
74Р9-60	от 12 до 60	±3	-	9x12	'60СУ71 ----- ЦЦ	ЛеестрВЭб 1 ---------

Окончание таблицы 1

1	2	3	4	5	6	7
74Р9-100	от 20 до 100	±3	-	9x12	600	326
74Р14-200	от 40 до 200	±3	-	14x18	800	403
74Р14-300	от 60 до 300	±3	-	14x18	1100	534
74Р14-400	от 80 до 400	±3	-	14x18	1800	652
75РЗ-650	от 130 до 650	±3	-	19,05 (3/4")	4000	848
75РЗ-800	от 200 до 800	±3	-	19,05 (3/4")	5200	1030
75РЗ-1000	от 300 до 1000	±3	-	19,05 (3/4")	5700	1238
75Р1-1500	от 500 до 1500	±3	-	25,4 (1")	6700	1563
75PS-650	от 130 до 650	±3	-	22	3600	800
Диапазон температур окружающего воздуха при эксплуатации от 5 °C до 42 °C; Диапазон температур окружающего воздуха при хранении (транспортировании) от минус 10 °C до плюс 50 °C

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию типографским способом.

Комплектность

Комплектность поставки ключей определяется технической документацией фирмы «NORBAR TORQUE Королевство Великобритании и Северной Ирландии).

заказом в соответствии с

TOOLS LTD.», (Соединенное

1 шт.;

1 экз.;

1 шт.

В основной комплект поставки входят:

1 Ключ динамометрический

2 Инструкция по эксплуатации

3 Сертификат калибровки завода-изготовителя

4 Футляр

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы «NORBAR TORQUE TOOLS LTD.», (Соединенное Королевство Великобритании и Северной Ирландии).

ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнение для различных климатических районов, категорий, условий эксплуатации, хранения и транспортировки в части воздействия климатических факторов внешней среды».

МРВ МП. 1909-2009 «Ключи динамометрические (Моментные). Методика поверки».

Заключение

Ключи моментные предельные механические серий 74ХХ, 75ХХ соответствуют требованиям технической документации фирмы «NORBAR TORQUE TOOLS LTD.», (Соединенное Королевство Великобритании и Северной Ирландии).

Межповерочный интервал - не более 12 месяцев.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ

220053 г. Минск, Старовиленский тракт, 93

Тел. (017) 334-98-13

Аттестат аккредитации № BY/112 1.0025 до 30.03.2024.
