Сигнализаторы загазованности ФСТ-05КБ

Назначение

Сигнализаторы загазованности ФСТ-05КБ (далее - ФСТ-05КБ) предназначены для измерения и автоматического непрерывного контроля объемной доли природного газа (метана), объемной доли сжиженного газа (пропана), массовой концентрации угарного газа (оксида углерода), и выдачи сигнализации о превышении установленных пороговых значений, закрытия клапана отсечки газа или управления другим исполнительным устройством.

Область применения ФСТ-05КБ - котельные, жилые, производственные и коммунально-бытовые помещения вне области законодательной метрологии, не имеющие взрывоопасных зон по ПУЭ.

Описание

Конструктивно ФСТ-05КБ состоит из блока питания (БП) и измерительной головки (ИГ) с сенсором, размещенных внутри корпуса.

Принцип работы ФСТ-05КБ основан на регистрации изменения сопротивления термокаталитического сенсора при изменении концентрации метана или пропана и эеги-страции изменения тока электрохимического сенсора при воздействии на него оксидом углерода.

Способ подачи контролируемой среды на газочувствительный сенсор - диффузионный.

ФСТ-05КБ оснащены реле сигнализации для подключения к прибору охраннопожарной сигнализации.

ФСТ-05КБ оснащены реле коммутации внешней электрической цепи для подключения исполнительных устройств, а также управляют электромагнитным импульсным клапаном путем кратковременной подачи постоянного напряжения.

ФСТ-05КБ обеспечивает:

- световую и звуковую сигнализацию о превышении пороговой концентрацик контролируемого компонента, световую и звуковую сигнализацию о неисправности сенсора, световую сигнализацию наличия питания;

- коммутацию внешней электрической цепи для подключения исполнительных устройств при помощи реле или кратковременную подачу постоянного напря^нйй^ля управления электромагнитным импульсным клапаном;

II                     \ П

- сброс в исходное состояние и переключение в режим тестирования пороговых устройств;

- отключение сенсоров метана и пропана при газовой перегрузке, работу сенсора оксида углерода при газовой перегрузке.

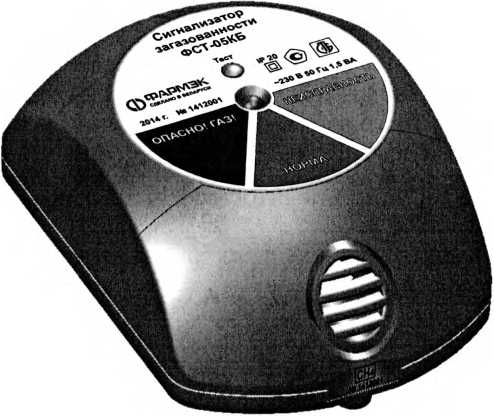

Внешний вид ФСТ-05КБ приведен на рисунке 1.

Схема пломбировки для защиты от несанкционированного доступа и место для нанесения знака поверки в виде поверительного клейма-наклейки приведена в приложении А.

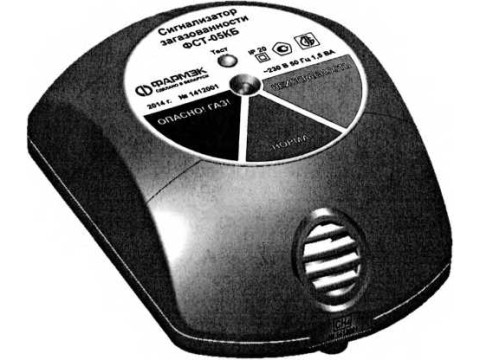

Рисунок 1. Внешний вид

Программное обеспечение

Сигнализаторы загазованности ФСТ-05КБ функционируют под управлением программного обеспечения (далее ПО). Программное обеспечение состоит из двух частей: встроенное ПО измерительной головки (ИГ) и встроенное ПО блока питания и сигнализации (БП).

Идентификационные данные ПО сигнализатора загазованности ФСТ-05КБ приведены в таблице 1.

Таблица 1.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений встроенного ПО ИГ и встроенного ПО БП соответствует уровню защиты «А» по МИ 3286-2010. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО ФСТ-05КБ и измеренных данных.

Влияние программного обеспечения сигнализаторов учтено при нормировании метрологических характеристик.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальные значения порогов срабатывания сигнализации при измерении:

- объемной доли метана, %, (% НКПР).................................................0,50 (10),

- объемной доли пропана, % (% НКПР)............................................... 0,20 (10),

- массовой концентрации оксида углерода, мг/м3...........................................30.

Пределы допускаемой основной абсолютной погрешности срабатывания сигнализации при измерении:

- объемной доли метана, % ...................................................................±0,25,

- объемной доли пропана, % .................................................................±0,10,

- массовой концентрации оксида углерода, мг/м3

Время срабатывания сигнализации, с, не более

- по метану, пропану

- оксиду углерода

Время прогрева, с, не более

Время непрерывной работы............................................................не ограничено.

Потребляемая мощность, В А, не более

Характеристики реле сигнализации:

- напряжение питания постоянного тока, В, не более

- сопротивление замкнутых контактов, Ом, не более

- ток в состоянии замкнуто, мА, не более

Характеристики реле для подключения исполнительных устройств:

- максимальное коммутируемое напряжение переменного тока, В

- ток коммутации, А, не более

Габаритные размеры, мм, не более........................................................120x80x50.

Масса, кг, не более

Степень защитной оболочки по ГОСТ 14254-2015.............................................IP

Диапазон напряжения питания, в зависимости от исполнения, В:

- постоянного тока..........................................................................от 18 до 36,

- переменного тока, частотой (50±1) Гц.........................................от 207 до 253.

Степень защиты от поражения электрическим током по ГОСТ 12.2.091-2002:

- для ФСТ-05КБ с номинальным напряжением питания 230 В ..................класс II,

- для ФСТ-05КБ с номинальным напряжением питания 24 В.....................класс III.

Рабочие условия эксплуатации:

- температура окружающей среды, °C..............................от минус 20 до плюс 50,

- относительная влажность, %.......................................................98 при 25 °C,

- атмосферное давление, кПа.......................................................от 84 до 106,7.

Средняя наработка на отказ, ч, не менее...................................................... 15000.

Средний срок службы, лет, не менее.................................................................. 10.

I I Государственный реестр। ||

II I средств измерений ,1 \\ \ Республики Беларусь/ у ДФ AOWw/ /i

Знак утверждения типа

Знак утверждения типа средств измерений наносится на корпус ФСТ-05КБ методом гравировки и на титульный лист паспорта типографским способом.

Комплектность

Состав комплекта поставки ФСТ-05КБ приведен в таблице 2. Таблица 2

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 12997-84 «Изделия ГСП. Общие технические условия».

ТУ BY 100162047.035-2013 «Сигнализатор загазованности ФСТ-05КБ. Технические условия».

МРБ. МП 2360-2013 «Сигнализатор загазованности ФСТ-05КБ. Методика поверки».

Заключение

Сигнализаторы загазованности ФСТ-05КБ соответствуют требованиям

ГОСТ 12997-84, ТУВУ 100162047.035-2013, ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств (декларация соответствия ЕАЭС № BY/112 11.01. ТР004 003 21957).

Поверка производится при выпуске из производства и после ремонта.

Научно-исследовательский центр испытаний средств

Измерений и техники БелГИМ

Республика Беларусь, г. Минск, Старовиленский тракт, 93, тел. 334-98-13.

Аттестат аккредитации № BY/ 112 02.1.0.0025.
