Газоанализаторы ДЭКОС
| Номер в ГРСИ РФ: | РБ 03 09 7366 19 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Газоанализаторы |
| Производитель / заявитель: | Частное предприятие "Экотехцентр НПК", г. Минск |
|
Описание типа РБ 03 09 7366 19 [2021-04-23]
rb-03-09-7366-19_2021-04-23.pdf
|
Скачать |
Газоанализаторы ДЭКОС (далее - газоанализаторы) предназначены для одновременных измерений в газовых средах объемной доли до шести из девяти возможных компонентов: кислорода (Ог), оксида углерода (СО), диоксида углерода (СО2), оксида азота (NO), диоксида азота (NO2) и диоксида серы (SO2), водорода (Нг), сероводорода (H2S) и метана (СНд).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 7366 19 |
| Наименование | Газоанализаторы ДЭКОС |
| Год регистрации | 2019 |
| Номер сертификата | 13091 |
| Дата регистрации | 2019-12-26 |
| Срок действия | 2024-12-26 |
| Получатель сертификата | Частное предприятие "Экотехцентр НПК", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
Частное предприятие "Экотехцентр НПК"
Адрес: Логойский тракт, 20, г. Минск, 220090
Контакты: (017)5416091, 2613839
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Методика поверки | Поверку проводить по МРБ МП.1881-2020. |
Поверители
Скачать
|
Описание типа РБ 03 09 7366 19 [2021-04-23]
rb-03-09-7366-19_2021-04-23.pdf
|
Скачать |
Описание типа
Назначение
Газоанализаторы ДЭКОС (далее - газоанализаторы) предназначены для одновременных измерений в газовых средах объемной доли до шести из девяти возможных компонентов: кислорода (Ог), оксида углерода (СО), диоксида углерода (СО2), оксида азота (NO), диоксида азота (NO2) и диоксида серы (SO2), водорода (Нг), сероводорода (H2S) и метана (СНд).
Область применения: контроль дымовых газов и технологических процессов в различных отраслях промышленности в невзрывоопасных зонах помещений.
Описание
Газоанализаторы являются стационарными, автоматическими, многоканальными приборами циклического действия.
Принцип работы чувствительных элементов - электрохимический, инфракрасный и термокондуктометрический.
Конструктивно газоанализатор из нескольки модулей, смонтированных в виде печатных плат и узлов в пластиковом корпусе:
- модуль измерительных ячеек;
- модуль индикации;
- модуль обработки информации (микропроцессорный модуль);
- модуль передачи данных и внешних коммуникаций;
- регулируемый побудитель расхода газовой пробы.
Способ подачи пробы - принудительный.
Измереяемые значения объемной доли каждого компонента отображаются на жидкокристаллическом дисплее. Время проведения одного цикла измерения от 45 минут до 12 часов и устанавливается пользователем. Газоанализаторы имеют четыре выхода аналоговых сигналов по току в диапазонах от 0 до 20 мА, от 4 до 20 мА и четыре аналоговых сигнала по напряжению в диапазонах от 0 до 5 В, от 0 до 10 В. Настраиваются пользователем.
Идентификационные данные программного обеспечения приведены в таблице
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Dekos |
|
Номер версии (идентификационный номер) ПО |
V 16.1.1 |
|
Цифровой идентификатор ПО |
АСС721CF211F4F84B73FE2E6E6CFC4EB CF784E79 |

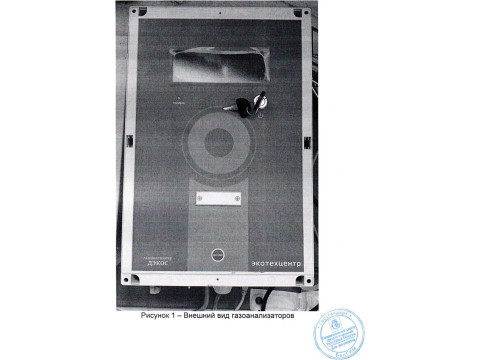

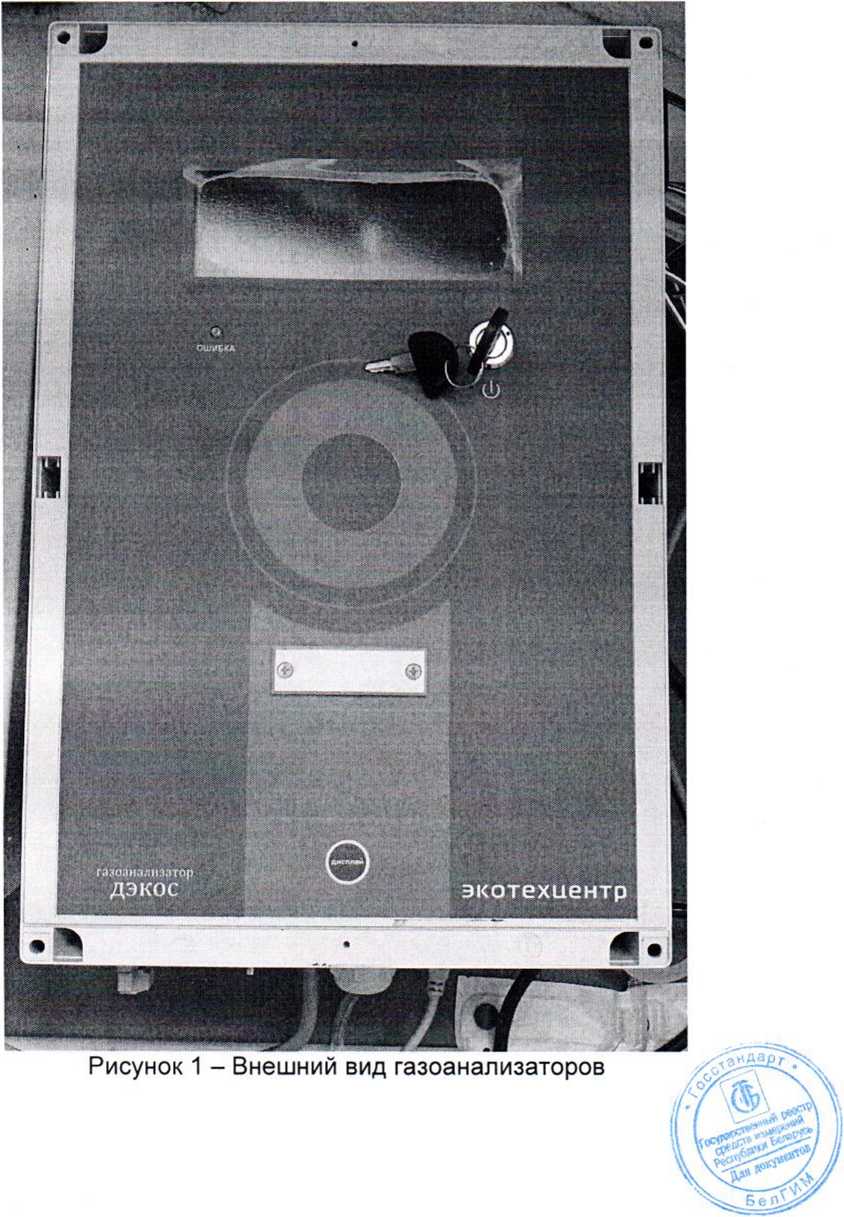

Внешний вид газоанализаторов приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки газоанализаторов приведено в Приложении А к описанию типа.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 2 - Диапазоны измерений, пределы допускаемых основных погрешностей
при измерении объемной доли компонентов
|
Определяемый параметр, единица измерений |
Диапазон измерений |
Цена единицы наименьшего разряда |
Пределы допускаемой основной погрешности | |
|
абсолютной, Ао |
относительной, 80, % | |||
|
Объемная доля О2, % |
0-21 |
0,01 % |
±0,2 % |
- |
|
Объемная доля СО, млн'1 |
0-100 101-4000 |
1 млн'1 |
±10 млн'1 |
±10 |
|
Объемная доля NO, млн'1 |
0-100 101-3000 |
1 млн'1 |
±10 млн'1 |
±10 |
|
Объемная доля NO2, млн'1 |
0-100 101-300 |
1 млн'1 |
±10 млн'1 |
±10 |
|
Объемная доля SO2, млн'1 |
0-100 101-4000 |
1 млн'1 |
±10 млн'1 |
±10 |
|
Объемная доля H2S, млн'1 |
0-100 101-300 |
1 млн'1 |
±10 млн'1 |
±10 |
|
Объемная доля Н2, % |
0-2,0 |
0,01 % |
±0,2 % |
- |
|
Объемная доля СН4, % |
0-2,5 |
0,01 % |
±0,1 % |
- |
|
Объемная доля СО2, % |
0-20 |
0,01 % |
±0,2 % |
- |
Таблица 3 - Основные технические и метрологические характеристики газоанализа
торов
|
Наименование характеристики |
Значение характеристики |
|
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды от нормальной до любой в пределах рабочих условий применения на каждые 10 С: - по кислороду - по остальным компонентам |
±0,05 %; ±О,25о |
|
Время прогрева, мин., не более |
15 |
|
Время установления показаний, с, не более |
120 |
|
Устойчивость к перегрузке по монооксиду углерода не менее, чем 130 % верхнего предела измерений в течении 1 минуты, время восстановления показаний, мин., не более |
30 |
|
Напряжение питания постоянного тока, В |
24 ± 2,4 |
|
Потребляемая мощность, В А, не более |
15 |
|
Габаритные размеры газоанализатора, мм, не более |
240x360x160 |
|
Масса газоанализатора, кг, не более |
5 |
|
Условия эксплуатации: - температура окружающей среды, °C - атмосферное давление, кПа - относительная влажность при температуре 30 °C, %, (без конденсации) |
от 0 до 40 от 84 до 106,7 ДО 75 |
|
Расход анализируемой газовой пробы, л/ч, не более |
100 |
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254 |
IP21 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки входят:
- газоанализатор ДЭКОС - 1 шт.;
- блок осушки - 1 шт.;
- комплект монтажных частей - 1 шт.;
- руководство по эксплуатации - 1 шт.;
- методика поверки - 1 шт.;
- ферритовый кабельный фильтр (типа RF-70) - 2 шт.;
- паспорт - 1 шт.;
- упаковка - 1 шт.;
- блок питания (опция) - 1 шт
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
TY BY 192643249.001-2020 «Газоанализаторы ДЭКОС».
МРВ МП.1881-2020 “Газоанализаторы ДЭКОС. Методика поверки".
Заключение
Газоанализаторы ДЭКОС соответствуют требованиям TY BY 192643249.001-2020, техническому регламенту Таможенного союза ТР ТС 020/2011 “Электромагнитная совместимость технических средств” (декларация о соответствии ЕАЭС № BY/112 11.01. ТР020 003 42521 действует до 31.08.2025).
Межповерочный интервал - не более 6 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 6 месяцев
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ
220053 г. Минск, Старовиленский тракт, 93
Тел. 8 (017) 378-98-13
Аттестат аккредитации № BY/112 1.0025 до 30.03.2024.
