Газоанализаторы АЛКОБАРЬЕР
| Номер в ГРСИ РФ: | РБ 03 09 7334 19 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ООО "АЛКОТЕКТОР", г. Санкт-Петербург |
|
Описание типа РБ 03 09 7334 19 [2020-03-09]
rb-03-09-7334-19_2020-03-09.pdf
|
Скачать |
Газоанализаторы АЛКОБАРЬЕР (далее газоанализаторы) предназначены для экспрессных измерений массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха и сигнализации о превышении ус тановленного порога срабатывания.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 7334 19 |
| Наименование | Газоанализаторы АЛКОБАРЬЕР |
| Год регистрации | 2019 |
| Номер сертификата | 13050 |
| Дата регистрации | 2019-11-28 |
| Срок действия | 2024-06-03 |
| Получатель сертификата | ООО "АЛКОТЕКТОР", г. Санкт-Петербург, Российская Федерация (RU) |
Производитель / Заявитель
ООО "АЛКОТЕКТОР"
Адрес: ул. 1-я Советская, д.10, лит.А, пом. 2-Н, 191036, г. Санкт-Петербург
Контакты: тел.: (812) 320-22-97, факс: (812) 320-22-97, info@alcotector.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Методика поверки | Поверка для Республики Беларусь проводится по МП-242-2278-2019, утвержденной в 2019 г. (утв. в 2019 г.). |
| Признание поверки | Первичная поверка при выпуске из производства, проводимой Тест-Санкт-Петербург (аттестат аккредитации-№RA.RU.311483, шифр поверительного клейма - СП)(НТК №11-19). |
Поверители
Скачать
|
Описание типа РБ 03 09 7334 19 [2020-03-09]
rb-03-09-7334-19_2020-03-09.pdf
|
Скачать |
Описание типа
Назначение средс тва измерений
Газоанализаторы АЛКОБАРЬЕР (далее газоанализаторы) предназначены для экспрессных измерений массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха и сигнализации о превышении ус тановленного порога срабатывания.
Описание
Принцип действия газоанализаторов основан на применении электрохимического датчика. изготовленного фирмой Dart Sensors I.id.. Великобритания, и предназначенного для измерений массовой концентрации паров этанола в анализируемом воздухе.
Газоанализаторы представляют собой автоматические стационарные приборы циклического действия.
Встроенный микроконтроллер управляет всем процессом измерений и преобразует выходные сигналы измерительною датчика в результаты измерений. Управление газоанализаторами осуществляется с помощью трех кнопок, расположенных на лицевой панели. Отбор проб выдыхаемого воздуха производится бесконтактным методом через сменный мундштук-воронку, устанавливаемый па лицевой напели газоанализаторов. Этапы работы газоанализаторов и отбора проб сопровождаются звуковыми сигналами.
Газоанализаторы выпускаются в двух исполнениях: АЛКОБАРЬЕР и АЛКОБАРЬЕР-01 с одинаковой лицевой панелью, отличающихся диапазонами измерений и условиями эксплуатации.
При эксплуатации газоанализаторы используются для предварительного контроля состояния алкогольного опьянения, выполняемого в соответствии с регламентными документами промышленных предприятий. На дисплее газоанализаторов отображаются результаты измерений и сигнализации, а также сообщения о режимах работы газоанализаторов, указания пользователю. текущие дата и время, дата последней поверки. Результаты сигнализации о превышении установленного порога срабатывания выводя тся в виде сообщения на дисплее газоанализаторов и (или) импульсного сигнала на контактах коммуникационного разъема газоанализаторов в соответствии с таблицей 1. Порог срабатывания сигнализации газоанализаторов задастся в диапазоне массовой концентрации этанола от 0.10 до 0.40 мг/л - для исполнения АЛКОБАРЫ'Р. от 0.10 до 0.75 мг/л для исполнения АЛКОБАРЬЕР-01.
Электрическое питание газоанализаторов осуществляется от сети переменного тока с напряжением 230 В через сетевой адаптер питания, от бортовой сети автомобиля или от внешнего источника постоянного тока с напряжением 12 В.
Газоанализаторы имеют интерфейсы USB и (ART. а также могут комплектоваться интерфейсными модулями Ethernet и RS-485.
Газоанализаторы имеют разъем питания, коммуникационный разъем и разъем USB.
В комплектность газоанализаторов по дополнительному заказу может входить блок сопряжения. в который устанавливаются газоанализаторы при эксплуатации в целях: дополнительной антивандальной защиты, предотвращения доступа к кнопкам управления, обеспечения дополнительной световой сигнализации, подключения к внешним устройствам (система контроля управления доступом (СКУД) и т.д.) для дистанционного управления работой газоанализаторов и передачи данных по интерфейсам Wiegand. Ethernet. RS-485.
Таблица 1 - Результаты сигнализации газоанализаторов
|
.....1 Массовая концентрация этанола в анализируемой пробе воздуха |
Результаты сигнализации | |
|
Сообщение на дисплее газоанализатора 1 |
Импульсный сигнал на контактах коммуникационного разъема | |
|
Ниже порога срабатывания |
ниже порога Х,ХХ мг/л |
OUT1 |
|
Выше порога срабатывания |
выше порога Х.ХХ мг/л |
OUT2 |
|
11 В таблице указаны сообщения на дисплее при стандартных заводских настройках газоанализаторов; Х.ХХ - измеренное значение массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха, мг/л. | ||
В память газоанализаторов записывается журнал событий, в котором сохраняются 65536 последних событий.
Доступ в режим корректировки показаний газоанализаторов защищен программным способом. В газоанализаторах механические узлы регулировки отсутствуют, пломбирование не предусмотрено.
Общий вид газоанализаторов представлен на рисунке 1.

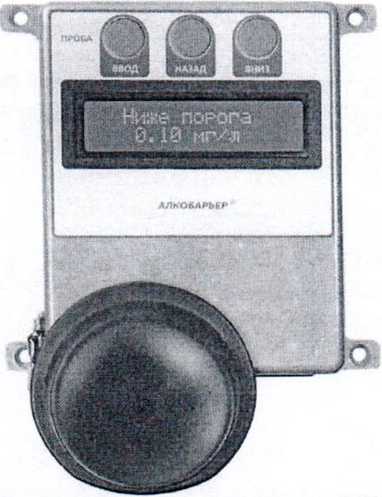

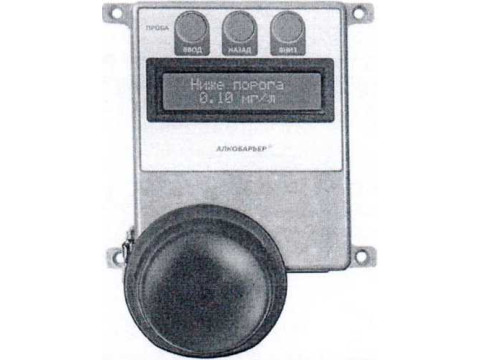

Рисунок 1 - Общий вид газоанализаторов АЛКОБАРЬЕР исполнения АЛКОБАРЬЕР, АЛКОБАРЬЕР-01
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение АЛКОБАРЬЕР.
Встроенное системно-прикладное программное обеспечение газоанализаторов разработано изготовителем специально для решения задачи измерений массовой концентрации паров этанола в выдыхаемом воздухе и сигнализации о превышении установленного порога срабатывания. отображения результатов измерений на дисплее, хранения измеренных данных, передачи
измеренных данных на внешние устройства, а также для дистанционного управления лизатором (через коммуникационный разъем и разъем USB) Идентификация всуэеещ граммного обеспечения производится путем вывода номера версии на диспла^^огк газоанализаторов. II( (тр
газоана-qto прождении
Газоанализаторы могут работать с автономным программным обеспечением «Поверка АЛКОБАРЬЕР», «Настройки АЛКОБАРЬЕР». «Статистика АЛКОБАРЬЕР».
Влияние встроенного программного обеспечения (далее - 110) на метрологические характеристики газоанализаторов учтено при их нормировании. Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 Идентификационные данные встроенного программного обеспечения
|
Идентификационные данные (признаки) |
__ _ Значение ____ Исполнение Исполнение АЛКОБАРЬЕР АЛКОБАРЬЕР-01 | |
|
Идентификационное наименование ПО |
abar ап 100.hex |
abar an 200.hex |
|
Помер версии (идентификационный номер) ПО. не ниже |
1.00 |
2.00 |
|
Цифровой идентификатор 110 |
41За19е 142bcbde1 dee 7al22213cfca7 |
c8d20c5fe369638461 df3e4e39aff6b2 |
|
Алгоритм получения цифрового идентификатора |
MD5 |
MD5 |
Примечание Значения цифровых идентификаторов ПО. указанных в таблице, относятся только к файл) встроенного ПО указанной версии.__
Технические характеристики
Табл и ца 3 - Метрологические характеристики
|
r.................. ' Исполнение г азоанализаторов |
Ди апазо н и з м ере г г и й массовой концентрации этанола, мг/л |
Пределы допускаемой погрешности при температуре от +15 до +25 °C включ. | |
|
абсолютной |
относительной | ||
|
АЛКОБАРЬЕР |
от 0 до 0.50 |
±0.05 мг/л |
— |
|
АЛКОБАРЬЕР-01 |
от 0 до 0,50 включ. |
±0.05 мг/л |
— |
|
св. 0.50 до 0.95 |
— |
- ±10% | |
Примечание В газоанализаторах программным способом установлен интервал
показаний, которые выводятся па дисплей газоанализаторов и передаются на внешние устройства в виде нулевых показаний:____________от 0,00 до 0,05 мг/л. ।
Гарлипа! Метрологические характеристики
|
i Исполнение газоанализаторов |
Температура окружающего воздуха. "С |
Диапазон измерений массовой концентрации этанола, мг/л |
Пределы допускаемой погрешности1’ | |
|
абсолютной |
относительной | |||
|
АЛКОБАРЬЕР |
от +5.0 до +40,0 |
от 0 до 0.50 |
±0.05 мг/л |
- |
|
АЛК()БАРЬЕР-01 |
от 0 до +5.0 включ. |
от 0 до 0.25 включ. св. 0.25 до 0.95 |
±0.05 мг/л --------.....--------------- |
±20 % |
|
св. +5.0 до +15,0 |
от 0 до 0.33 включ. |
±0.05 мг/л | ||
|
включ. |
св. 0.33 до 0.95 |
— |
±15% | |
|
св. +15,0 до +40.0 |
от 0 до 0.50 включ. св. 0.50 до 0,95 |
±0.05 мг/л |
±10% | |
11 В таблице указаны пределы допускаемой пог решности газоанализаторов в условиях эксплуатации. приведенных в таблице 5 описания типа.
Таблица 5 - Основные технические характеристики
|
Наименование характер истики |
Значение | |
|
Диапазон показаний, мг/л |
от 0.00 до 2.00 | |
|
Цена младшего разряда шкалы, мг/л |
0.01 | |
|
Дополнительная погрешность от наличия иеизмерясмых компонентов |
отсутствует | |
|
11араметры анализируемой газовой смеси при подаче пробы на вход газоанализаторов (автоматический режим отбора пробы): - расход анализируемой газовой смеси, л/мин. нс менее - объем пробы анализируемой газовой смеси, л. не менее |
9 0.2 | |
|
Время подготовки к работе после включения, с. не более |
10 | |
|
Время измерения после отбора пробы при температуре окружающего воздуха от +15 до +25 °C включ.. с. не более |
5 | |
|
Время подготовки к работе после анализа газовой смеси с массовой концентрацией этанола 0.00 мг/л (0.48 мг/л). с. не более |
5(10) | |
|
Интервал времени работы газоанализаторов без коррек тировки показаний", месяцев, не менее |
12 | |
|
Электрическое питание: -от сети переменного тока с напряжением, В/частотой. Гц (через сетевой адаптер питания"); - от внешнего источника постоянного тока с напряжением. В (через коммуникационный разъем): от бортовой сети автомобиля с напряжением. В (через бортовой адаптер питания'1) |
230+23 / 50+1 12 12 (24) | |
|
Условия эксплуатации газоанализаторов АЛКОБАРЬЕР исполнение АЛКОБАРЬЕР: - температура окружающего воздуха. °C - относи тельная влажность окружающего воздуха. %, не более - атмосферное давление. кПа |
от +5 до +40 95 от 84;0 до 106.7 | |
|
Условия эксплуатации газоанализаторов АЛКОБАРЬЕР исполнение АЛКОБАРЬЕР-01: - температура окружающего воздуха. °C - относительная влажность окружающего воздуха. %, не более - атмосферное давление. кПа |
от 0 до +40 95 от 84.0 до 106,7 | |
|
Габари тные размеры газоанализаторов, мм. не более: - длина ширина - высота |
145 125 40 | |
|
Масса газоанализаторов, г. не более |
400 | |
|
Срок службы электрохимического датчика, установленного в газоанализаторах, лет. не менее |
2 | |
|
Средний срок службы газоанализаторов, ле г |
5 | |
|
Средняя наработка до отказа, тысяч циклов |
1800 | |
|
........... ■ - ..... ...... —..... — " Корректировка показаний газоанализаторов проводится при поверке по необходимости. 1 Характеристики сетевого адаптера питания: - выходное напряжение. В ~ 12 - выходной ток. мА. не менее 500 ___31 Выходное напряжение бортового адаптера шпапия. Г^~ 12 | ||
<ffiv
. Государственный реестр)
I средств измерений ;
\ Республики Беларусь / \Для документов/ /
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации гипографским способом и па газоанализаторы в виде наклейки.
Комплект ност ь средства измерений
I аб. 1 и на 6 - Комплектность газоа! 1ал изаторов
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор АЛКОБАРЬЕР |
ЛНБА.418429.001 |
1 шт. |
|
Мундштук-воронка |
Л НБА.753373.001 |
1 шт." |
|
Блок сопряжения"1 |
ЛНБА.468366.001 |
1 шт. |
|
Интерфейсный модуль Ethernet"’ |
ЛНБА.468351.001 |
1 шт. |
|
Интерфейсный модуль RS-485" |
ЛНБА.468351.002 |
1 шт. |
|
Сетевой адаптер питания"’ |
— |
1 шт. |
|
Бортовой адаптер питания"’ |
— |
1 шт. |
|
Кабель USB"’ |
1 шт. | |
|
Насадка технологическая на мундш гук-воронку2’ |
ЛНБА.753312.001 |
1 шт. |
|
Кабель контроля передачи данных2’ |
Л НБА.468262.001 |
1 шт. |
|
Программа «Поверка АЛКОБАРЬЕР» на СП-диске2’ |
RUJIHbA.00065-01 |
1 шт. |
|
11рограмма «Настройки АЛКОБАРЬЕР» на CD-диске2’ |
RU.Л НБА.00064-01 |
1 шт. |
|
Программа «Статистика АЛКОБАРЬЕР» на CD-диске2’ |
RUJIHbA.00066-01 |
1 шт. |
|
Руководство по эксплуатации |
Л11БА.413411.001 РЭ |
1 экз. |
|
Паспорт |
ЛНБА.413411.001 ПС |
1 экз. |
|
Методика поверки |
МП-242-2278-2019 |
1 экз. |
|
” Количест во мундштуков-воронок указано для с гандартного комплекта поставки, может отличаться в соответствии с заказом. "’ Комплектующие поставляются по дополнительному заказу. Программы могут I поставляться на CD-диске или ином носителе. | ||
Поверка
осуществляется ио документу Mil-242-2278-2019 «ГСП. Газоанализаторы АЛКОБАРЬЕР. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 06 февраля 2019 г.
Основные средства поверки:
- рабочие эталоны 1 или 2 разряда в соответствии с приказом Госстандарта от 14.12.2018 г. № 2664 - генераторы газовых смесей паров этанола в воздухе в комплекте со стандартными образцами состава водных растворов этанола ВРЭ-2 ГСО 8789-2006. Пределы допускаемой относительной погрешности ±5 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точност ью.
Знак поверки наносится на свидетельство о поверке и/или в паспорт (при первичной поверке до ввода в эксплуатацию).
('ведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ Госстандарта от 14.12.2018 г. № 2664 Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах
ГОСТ Г МЭК 61326-1-2014 Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования
ТУ 26.51.53-001-82139963-2018 Газоанализаторы АЛКОБАРЬЕР. Технические условия
