Газоанализаторы ФП22

Назначение

Газоанализаторы ФП22 предназначены для измерения объемной доли горючих газов: метана (СН4), пропана (С3Н8) или водорода (Н2) в воздухе и выдачи световой и звуковой сигнализации при превышении установленных пороговых значений объемной доли газов.

Область применения - производственные помещения и наружные установки предприятий химической, газодобывающей энергетической и коммунальной отраслей промышленности.

Описание

Газоанализатор ФП22 представляет собой переносной прибор со световой и звуковой сигнализацией с жидкокристаллическим индикатором, с фиксированным порогом срабатывания сигнализации, с принудительной подачей контролируемой среды, одноблочный, эпизодического действия, взрывозащищенного исполнения.

Газоанализатор ФП 22 имеет три режима работы:

1) измерение объемной доли газа;

2) индикация утечки (обнаружение утечки) метана (СН4), пропана (СзН8) или водорода (Н2) в воздушной атмосфере и выдача световой и звуковой сигнализации при превышении установленных пороговых значений объемной доли газов;

3) комбинированный (индикация утечки и измерения).

В основе работы газоанализатора ФП22 лежит принцип регистрации изменения сопротивления сенсоров при воздействии на них газа.

Электрическое питание автономное -   4 аккумуляторные батареи типа

MS-4/5A1600.

Калибровка газоанализаторов ФП22 производится по трем газам: метан, пропан и водород.

Газоанализаторы ФП22 соответствует требованиям ТР ТС 012/2011,

ГОСТ 31610.0, ГОСТ IEC 60079-1, ГОСТ 31610.11 имеет маркировку взрывозащиты 1 Ex ib d ПС Т4 Gb и предназначен для эксплуатации во взрывоопасных зонах nov щений и наружных установок согласно гл.7.3 ПУЭ и другим техническим нормативным правовым актам, регламентирующим применение электрооборудования во взрывоопасных зонах.

Взрывозащищенность газоанализатора обеспечивается видами взрывозащиты "Искробезопасная электрическая цепь i" по ГОСТ 31610.11, "Взрывонепроницаемая оболочка" по ГОСТ IEC 60079-1.

На лицевой панели газоанализаторов ФП22 имеется предупредительная надпись: «Во взрывоопасной зоне не вскрывать».

Конструктивно газоанализатор ФП22 состоит из металлического корпуса с размещенными внутри него платами, отсека питания, блока искрозащиты, микронасоса и двух сенсоров - полупроводникового, предназначенного для обнаружения течеискания и термокаталитического.

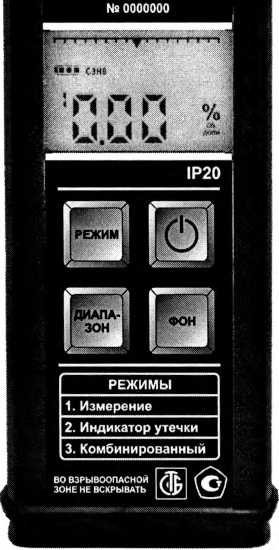

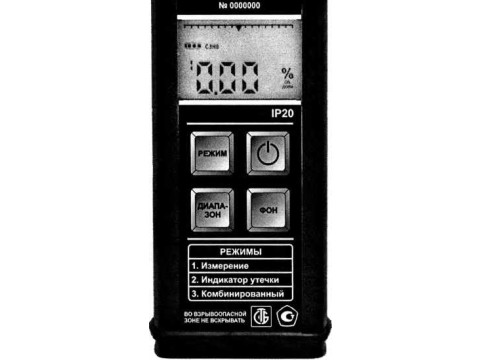

Внешний вид газоанализатора ФП22 приведен на рисунке 1.

Схема пломбировки для защиты от несанкционированного доступа и место для нанесения знака поверки в виде поверительного клейма-наклейки приведена в приложении А.

Ех

1 Ex ih d ИСТ4 Gb -30°C<t,<*S0eC ТУВУ 100162047.033-2009 TC BY/112 02.01. 103 00283 [ПГ ЛЧСПАРМВК LIIL VL/ СДЕЛАНО В БЕЛАРУСИ

Рисунок 1. Внешний вид

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Газоанализатор ФП22 имеет защиту программного обеспечения от преднамеренных и непреднамеренных изменений, реализованную средствами обнаружения и фиксации событий (журнал событий) и средствами управления доступом (пароль). Программное обеспечение представлено в виде исполняемого файла операционной системы, не допускающего модификаций.

Программное обеспечение идентифицируется через меню пользователя путем вывода на экран окна программы с номером версии и цифровым идентификатором.

Влияние программного обеспечения газоанализаторов учтено при нормировании их метрологических характеристик.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измерений: - объемной доли метана, %....................................................... от 0 до

- объемной доли пропана, %.................................................................от 0 до

- объемной доли водорода, %.....................................................от 0 до

Диапазон показаний: - объемной доли метана, %....................................................... от 0 до

- объемной доли пропана, %.................................................................от 0 до

- объемной доли водорода, %.....................................................от 0 до

Номинальная ступень квантования, объемная доля, %

Пределы допускаемой основной абсолютной погрешности газоанализатора при измерении:

- объемной доли метана, %...................................................................±0,25,

- объемной доли пропана, %..................................................................±0,10,

- объемной доли водорода, %...............................................................±0,20.

Предел допускаемой вариации.....................0,5 основной абсолютной погрешности.

Порог срабатывания сигнализации, от верхнего предела диапазона показаний при измерении:

- объемной доли метана, %

- объемной доли пропана, %

- объемной доли водорода, %

Пределы дополнительной абсолютной погрешности измерения объемной доли, вызванной отклонением температуры окружающей среды от нормальной до любой в пределах рабочих условий применения на каждые 10 °C, %:

- по метану..........................................................................................±0,05,

- по пропану.........................................................................................±0,02,

- по водороду..........................................................................,^?=^±0,04.

Время установления рабочего режима, с, не более...........................)/<^<7Л?......45.

Время выхода на 90 % значение показаний т0,9, с не более...............Л.Д,..^Х.. уз.

Листов 6 Лист 3

Потребляемая мощность, В А, не более

Напряжение питания постоянного тока, В,...............................................от 4,2 до 6,0

Расход анализируемой среды, создаваемый микронасосом, л/мин, не менее

Габаритные размеры, (без штанги заборной), мм, не более.......................185x60x35.

Масса, г, (без штанги заборной),не более

Степень защитной оболочки по ГОСТ 14254-2015:

- газоанализатора...................................................................................IP

- отсека блока питания...........................................................IP 54 категория 2.

Рабочие условия эксплуатации:

- температура окружающей среды, °C..............................от минус 30 до плюс 50,

- относительная влажность, %.......................................................98 при 25 °C,

- атмосферное давление, кПа.......................................................от 84 до 106,7.

Средняя наработка на отказ, ч, не менее...................................................... 30000.

Средний срок службы, лет, не менее..................................................................10.

Знак утверждения типа

Знак утверждения типа средств измерений наносится на корпус газоанализатора ФП22 методом гравировки и на титульный лист паспорта типографским способом.

Комплектность

Состав комплекта поставки газоанализатора ФП22 приведен в таблице 2.

Таблица 2

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ12997-84 «Изделия ГСП. Общие технические условия».

ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия».

ТУ BY 100162047.033-2009 «Газоанализатор ФП22. Технические условия».

МРБ. МП 2007-2010. «Методика поверки. Газоанализатор ФП22».

Заключение

Газоанализаторы ФП22 соответствуют требованиям ГОСТ 12997-84, ГОСТ 13320-81, ТУ BY 100162047.033-2009, ТР ТС 020/2011 «Электромагнитная совместимость технических средств (декларация соответствия ЕАЭС № BY/112 11.01. ТР020 003 32419, срок действия по 10.03.2024 включительно).

I fr           \

Листов 6 Лист

Межповерочный интервал - не более 6 месяцев.

Межповерочный интервал в сфере законодательной метрологии Республики Беларусь - не более 6 месяцев.

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ

Республика Беларусь, г. Минск, Старовиленский тракт, 93, тел. 334-98-13.

Аттестат аккредитации № BY/112 1. 0025.
