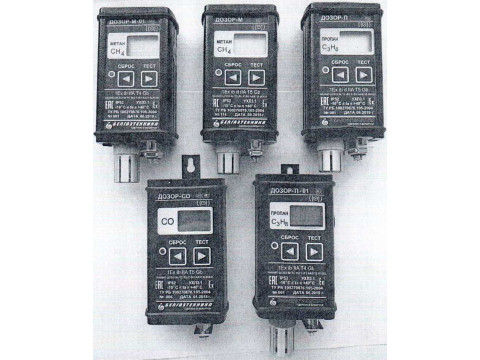

Сигнализаторы горючих газов "ДОЗОР"
| Номер в ГРСИ РФ: | РБ 03 09 2175 19 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Газоанализаторы |
| Производитель / заявитель: | РУП "БЕЛГАЗТЕХНИКА", г. Минск |
Сигнализаторы горючих газов «ДОЗОР» (далее - сигнализаторы) предназначены для измерения концентрации горючих газов, угарного газа (оксида углерода СО) и для сигнализации при превышении концентрации установленных порогов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 2175 19 |
| Наименование | Сигнализаторы горючих газов "ДОЗОР" |
| Год регистрации | 2019 |
| Номер сертификата | 12965 |
| Дата регистрации | 2019-10-31 |
| Срок действия | 2024-10-31 |
| Получатель сертификата | РУП "БЕЛГАЗТЕХНИКА", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
РУП "БЕЛГАЗТЕХНИКА"
Адрес: ул. Гурского, 30, 220015, г. Минск
Контакты: +375 17 357-65-61 // marketing@belgastehnika.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.МН 1390-2004 (изменения №1, 2). |
Поверители
Скачать
|
Описание типа РБ 03 09 2175 19 [2020-04-16]
rb-03-09-2175-19_2020-04-16.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 2175 19 [2015-04-14]
rb-03-09-2175-19_2015-04-14.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 2175 19 [2011-04-25]
rb-03-09-2175-19_2011-04-25.pdf
|
Скачать |
Описание типа
Назначение
Сигнализаторы горючих газов «ДОЗОР» (далее - сигнализаторы) предназначены для измерения концентрации горючих газов, угарного газа (оксида углерода СО) и для сигнализации при превышении концентрации установленных порогов.
Область применения - службы и предприятия газовой отрасли и коммунального хозяйства, занимающиеся эксплуатацией газового оборудования, промышленные предприятия, колодцы и коллекторы подземных инженерных сетей, канализационные коллекторы, тепловые и телефонные сети. ТЭК, туннели, цистерны, трюмы и другие помещения, где наличие указанных газов представляет угрозу для здоровья, а также организации, осуществляющие экологический контроль за окружающей средой.
Описание
Сигнализаторы относятся к автоматическим, стационарным, непрерывного действия, с конвекционной подачей контролируемой среды, с двумя настраиваемыми порогами сигнализации, со световой, звуковой сигнализацией, взрывозащищенным, для работы в атмосферном воздухе с нормал ьн ы м 11 температурам и.
Сигнализаторы выпускают в нескольких исполнениях. Перечень исполнений, их обозначение и отличия приведены в таблице 1.
Таблица 1 - Перечень исполнений сигнализаторов
|
Обозначение КД (исполнение) |
Условный КОД исполнения |
Измеряемый параметр контролируемой среды |
Особенность функционирования |
|
14-01.3.02.00.000 «ДОЗОР-М» |
М |
Концентрация (объемная доля) метана в воздухе |
Опрашиваемый (сообщение своего состояния в линию подключения только по запросу) |
|
14-01.3.02.00.000-01 «ДОЗОР-П» |
п |
Концентрация (объемная доля) пропана в воздухе |
Опрашиваемый (сообщение своего состояния в линию подключения только по запросу) |
|
14-06.4.00.00.000 «ДОЗОР- со» |
со |
Массовая концентрация угарного газа в воздухе |
Опрашиваемый (сообщение своего состояния в линию подключения только по запросу) |
|
14-01.3.02.00.000-06 («ДОЗОР-М-01») |
М-01 |
Концентрация (объемная доля) метана в воздухе. С другим типом чувствительного элемента |
Опрашиваемый (сообщение своего состояния в линию подключения только по запросу) |
|
14-01.3.02.00.000-07 («ДОЗОР-П-01») |
П-01 |
Концентрация (объемная доля) пропана в воздухе. С другим типом чувствительного элемен та |
Опрашиваемый (сообщение своего состояния в линию подключения только по запросу) |
Принцип действия сигнализаторов основан на регистрации изменения сопротивления чувствительного элемента горючих газов при появлении в контролируемой среде горючих газов.
Результаты измерения отображаются на жидкокристаллическом индикаторе (ЖКИ) сигнализатора в виде численного значения и единицы измерения. Наименование контролируемого параметра нанесено на панели индикации сигнализатора. Индикация результата измерения - цифровая 3-разрядная десятичная. Цена младшего разряда 0.01 % (I мг/мЗ - для «ДОЗОР-СО»),
На ЖКИ отображаются также факты превышения концентрацией заданных порогов сигнализации, наличие неисправностей в сигнализаторе, недостаточное напряжени£=аитания сигнализатора.

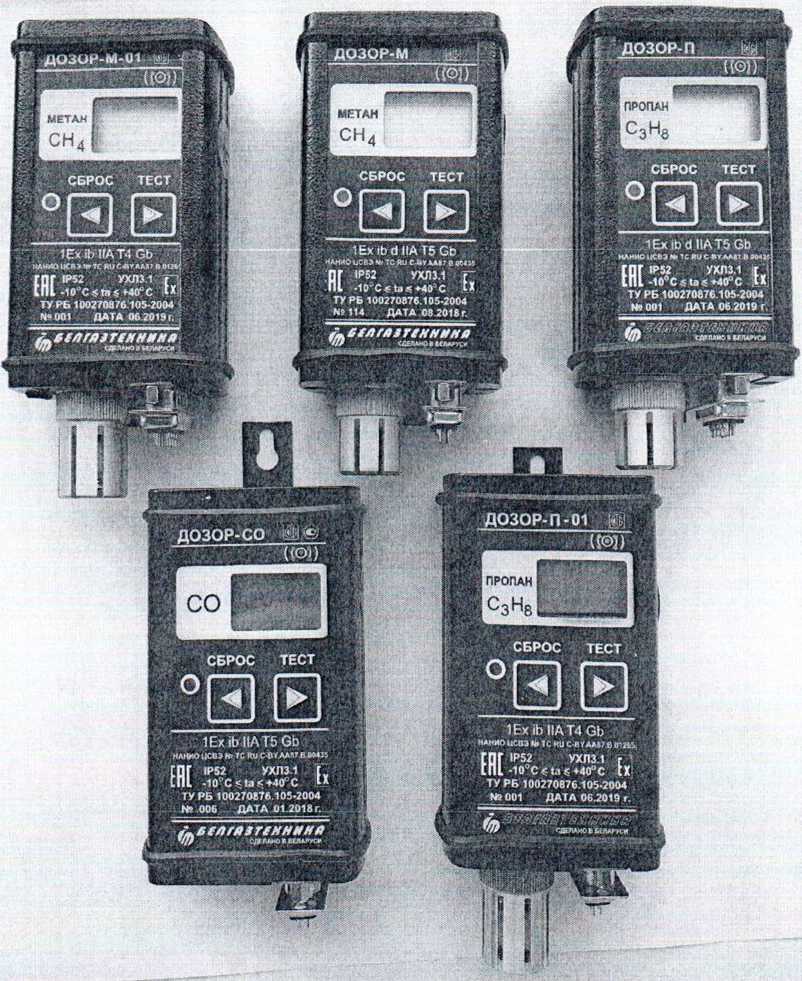

Внешний вид сиг нализаторов приведен на рисунке 1.
Беларусь j
ПРОПАН
МЕТАН
МЕТАМ
Зи8
ПРОПАН
Зи8
СБРОС
СБРОС
1Ех ibd HATS Gb
1Ex ib t(AT4 Gb
(CO>)
СБРОС
IP52
УХЛ3.1
IP52
УХЛ3.1
W’
еепгттгнниня
1Ex ib d IIAT5 Gb
■шмо ucas * tc яи ел» wr в «<is
СБРОС ТЕСТ
Il -1O'’C<ta<: Mtf C ТУ РБ 100270876.105-2004 N» 006 ДАТА 01.2018 г.
СБРОС ТЕСТ
’ПГ IP 52 УХЛ3.1 Г .III -lO’C-stasWC П
ТУ РБ 100270876.105-2004 №001 ДАТА 06.2010 г.
1Ех ib !IAT4Gb
НАМИО ЦСВЭ ш тс RU C-eYA**7£ (ЛИЛ,
11 -10*C«ta«*40'4 Л? ТУ РБ 100270876.105-2004 Н>114 ДАТА 08.2018 г.
1ExibllAT5 Gb илжоисе.т ГС яис«гллят.мми
.П1-10°Сс1а.<44СГЧ (X ТУ РБ 100270876.105.2004 н» 001 ДАТА 06.2019 г.
ДОЗОР-П-01 jfj
_________. (Й)
ДОЗОР-М &L
Рисунок I Внешний вид сигнализаторов «ДОЗОР»
Сигнализаторы имеют встроенное программное обеспечение (далее ПО). ПО представляет собой микропрограмму, предназначенную для обеспечения функционирования прибора на аппаратном уровне. Встроенное ПО является метрологически значимым.
Установка встроенного ПО и изменение встроенного ПО доступны только для изготоаиделя.
Сведения о ПО приведены в таблице 2. //'/
с^ллт-,ыя
Таблица 2 - Сведения о программном обеспечении
|
Идентификационные данные (признаки) |
Значение встроенного ПО |
|
Идентификационное наименование ПО |
14-01.3.02.01.000 Д12.1 Текст программы |
|
Номер версии (идентификационный номер) ПО |
14-01.3.02.01.000 Д 12.2 Загружаемый код |
|
Идентификационное наименование ПО |
14-01.3.02.01.000-01 Д12.1 Текст программы |
|
Помер версии (идентификационный номер) ПО |
14-01.3.02.01.000-01 Д12.2 Загружаемый код |
|
Идентификационное наименование ПО |
14-06.4.00.01.000 Д12.3 Текст программы |
|
Номер версии (идентификационный номер) ПО |
14-06.4.00.01.000 Д12.4 Загружаемый код |
Схема пломбировки сигнализаторов от несанкционированного доступа с указанием мест для нанесения доверительного клейма приведена в приложении А к описанию типа.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики сигнализаторов приведены в таблице 3.
Таблица 3 - Основные технические и м
истики
|
1 Наименование и единица измерения |
Значение параметра |
Составляющие элементы сигнализатора |
|
1 Диапазон измерения концентрации газа: а) объемная доля метана, % б) объемная доля пропана, % в) массовая концентрация СО, мг/м' |
от 0 до 2,5 от 0 до 1,05 от 0 до 125 |
М, М-01 П. П-01 со |
|
2 Пределы допускаемой основной абсолютной погрешности при измерении концентрации газа: а) объемная доля метана, % б) объемная доля пропана, % |
±0,25 ±0,1 1 |
М. М-01 П, П-01 |
|
3 Пределы допускаемой основной относительной погрешности при измерении массовой концентрации СО. % |
± 25 |
со |
|
4 Вариация выходного сигнала, не более: а) объемная доля метана, % б) объемная доля пропана, % |
0.13 0,05 |
М, М-01 П, П-01 |
|
5 Дрейф выходного сигнала за 8 ч, не более: а) объемная доля метана, % б) объемная доля пропана, % |
±0,13 ±0,05 |
М, М-01 П, П-01 |
|
6 Пределы допускаемого значения дополнительной абсолютной погрешности при измерении объемной концентрации горючего газа, вызванной отклонениями от нормальных условий температуры окружающей среды в диапазоне рабочих температур на каждые 10 °C: а) объемная доля метана, % б) объемная доля пропана, % |
±0,05 ±0,02 |
М. М-01 П, П-01 |
|
7 Пределы допускаемого значения дополнительной относительной погрешности при измерении массовой концентрации СО, вызванной отклонениями от нормальных условий температуры окружающей среды в диапазоне рабочих температур на каждые 10 °C. % |
±12 | |
|
8 Порог срабатывания сигнализации (программируемый): а) объемная доля метана, % б) объемная доля пропана, % в) массовая концентрация СО, мг/м' |
в диапазоне: от 0 до 2,50 от 0 до 1,05 от 0 до 125 |
М, М-01 П, П-01 со |
|
9 Пределы допускаемого значения абсолютной погрешности срабатывания порогового устройства сигнализации: а) объемная доля метана, % б) объемная доля пропана, % в) массовая концензрация СО, мг/м’ |
± 0,05 ±0,02 ± 5 |
М. М-01 П, П-01 со |
|
К) Время срабатывания сигнализации, при объемной доле горючего газа в воздухе в 1,6 раза выше порога, с, не более: а) объемная доля метана, % б) объемная доля пропана, % в) массовая концентрация СО, мг/м' |
15 15 30 |
1) |
Pecyjn’KH Ьёпзж X Для документов,
Продолжение таблицы 3
|
Наименование и единица измерения |
Значение параметра |
Составляющие элементы сигнализатора |
|
1 1 Время прогрева, мин, не более |
2 |
М, М-01, П, П-01, СО |
|
12 Время установления выходных показаний, с, не более |
50 |
СО |
|
13 Диапазон напряжения питания постоянного тока |
от 8 до 12 |
М, М-01, п, П-01, со |
|
14 Потребляемый ток, А. не более |
0,10 |
М, М-01, п, П-01 |
|
0,05 |
со | |
|
15 Габаритные размеры, мм, не более |
145x60x40 |
М. М-01, п. П-01, со |
|
16 Масса, кг, не более |
0,4 |
М. М-01, п, П-01, со |
Примечание - В данной таблице М, П, М-01, П-01, СО - сигнализаторы соответствующего исполнения
Знак утверждения типа
Знак утверждения типа наносится на переднюю панель сигнализаторов способом, обеспечивающим ее сохранность в течение всего срока службы, и типографским способом в руководство по эксплуатации приборов.
Комплектность
Комплект поставки сигнализаторов указан в таблице 4.
Таблица 4 - Комплект поставки
|
Наименование |
Обозначение КД |
Количество |
|
Сигнализатор горючих газов ДОЗОР-М |
14-01.3.02.00.000 |
1 |
|
Сигнализатор горючих газов ДОЗОР-П |
14-01.3.02.00.000-01 |
1 |
|
Сигнализатор угарного газа ДОЗОР-СО |
14-06.4.00.00.000 |
1 |
|
Сигнализатор горючих газов ДОЗОР-М-01 |
14-01.3.02.00.000-06 |
1 |
|
Сигнализатор горючих газов ДОЗОР-П-01 |
14-01.3.02.00.000-07 |
1 |
|
Руководство по эксплуатации |
14-01.3.00.00.000 РЭ |
1 |
|
Методика поверки ! |
МП.МН 1390-2004 | |
|
Камера поверочная |
14-93.3.00.00.006 |
/ж: |
|
Упаковка |
14.01.3.11.00.000 |
1 гос5'д1рственпыйрем 1 средств измерений \\ \ Белар# |
ТЕХНИЧ ЕСК И Е ДОКУ М Е НТ Ы
- ТУ РБ 100270876.105-2004. Сигнализаторы горючих газов «ДОЗОР». Технические условия;
- ГОСТ 27540-87 Сигнализаторы горючих газов и паров термохимические. Общие технические условия;
- ГОСТ 12997-84 Изделия ГСП. Общие технические условия;
- ГОСТ 15150-69 Машины, приборы и технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды;
- ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (Код 1Р).
- МП.МН 1390-2004 Сигнализаторы горючих газов «ДОЗОР». Методика поверки.
Заключение
Сигнализаторы горючих газов «ДОЗОР» соответствуют требованиям ТУ РБ 100270876.105-2004, ГОСТ 27540-87, ГОСТ 12997-84, ГОСТ 15150-69, ГОСТ 14254-96, методики поверки МП.МН 1390-2004, ТР ТС 020/2011. декларация о соответствии ТР ТС 020/2011 «Электромагнитная совместимость технических средств», регистрационный номер ЕАЭС № BY/112 1 1.01.ТР020 003 37326 от 21.11.2019г.
Межповерочный интервал нс более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь не более 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ.
г.Минск. Старовиленский тракт. 93,тел.334-98-13
Аттестат аккредитации № BY/1 12 1.0025.
