Установки воздушно-тепловые АСЭШ

Установки воздушно-тепловые АСЭШ (Фото 2)

Номер в ГРСИ РФ:	РБ 03 09 5006 12
Раздел:	Средства измерений физико-химических величин [9]
Производитель / заявитель:	ООО "ЭКАН", г. Санкт-Петербург

Скачать

Описание типа РБ 03 09 5006 12 [2013-03-11]

rb-03-09-5006-12_2013-03-11.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Установка воздушно-тепловая АСЭШ (далее установка) предназначена для измерений массовой доли влаги (влажности) в зерне (зерновых, зернобобовых, масличных культурах) и зернопродуктах (муке, крупе, отрубях) по ГОСТ 13586.5-93, ГОСТ 9404-88, ГОСТ 26312.7-88, ГОСТ 10856-96, ГОСТ 29143-91.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 09 5006 12
Наименование	Установки воздушно-тепловые АСЭШ
Год регистрации	2012
Номер сертификата	8201
Дата регистрации	2012-11-29
Срок действия	2016-10-03
Получатель сертификата	ООО "ЭКАН" НПП, г. Санкт-Петербург, Российская Федерация (RU)

Производитель / Заявитель

ООО "ЭКАН" НПП

Адрес: ул. Политехническая, 22, г. Санкт-Петербург, 194021

Контакты: (812)556-91-13 / info@ekan.spb.ru

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МП 51-243-2012, утвержденной УНИИМ (Россия) в 2012 г.

Поверители

Скачать

Описание типа РБ 03 09 5006 12 [2013-03-11]

rb-03-09-5006-12_2013-03-11.pdf

Скачать

Описание типа

Назначение Описание Технические характеристики Знак утверждения типа Комплектность Поверка Сведения о методах измерений Нормативные документы Рекомендации к применению

Назначение

Описание

Установка реализует термогравиметрический (воздушно-тепловой) метод измерения массовой доли влаги, основанный на измерении массы образца анализируемого вещества до и после его высушивания с последующим расчетом значений массовой доли влаги.

Установка представляет совокупность средств измерений и вспомогательных устройств, функционально объединенных для выполнения измерений массовой доли влаги.

В состав установки входят: воздушно-тепловая сушильная камера и блок установки и регулирования температур сушки, скомпонованные на едином основании, представляющем собой сварную конструкцию, обеспечивающую общую устойчивость и снабженную вытяжной трубой. Также в состав установки входят: размалывающее устройство, весы лабораторные, бюксы, комплект вспомогательных устройств и принадлежностей.

Воздушно-тепловая сушильная камера предназначена для обезвоживания и имеет литой алюминиевый корпус. Сушильная камера состоит из 12 независимых ячеек общей вместимостью 24 образца. С лицевой стороны корпуса размещены четыре дверцы, каждая из которых обеспечивает доступ к трем ячейкам камеры. В каждой ячейке можно размещать одну или две бюксы на подставке. Сушильная камера снабжена защитным пластиковым кожухом.

В нижней части корпуса расположены блок установки и регулирования температур сушки с индикацией текущей и заданной температуры и ящик для хранения принадлежностей.

С тыльной стороны установки расположен ввод питания, держатели предохранителей и винт заземления.

Установки в зависимости от конструктивных особенностей изготавливают в двух исполнениях: АСЭШ-4 и АСЭШ-12.

АСЭШ-4 - имеет одну сушильную камеру, разделенную на четыре секции;

АСЭШ-12 - имеет две независимых сушильных камеры, каждая из которых разделена на две секции; два блока установки и регулирования температур, что обеспечивает возможность установления различных температур в каждой секции и проведение независимых измерений в двух камерах при различных температурах.

Место для нанесения оттиска клейма поверителя

Рисунок 1 - Фото общего вида установки воздушно-тепловой АСЭШ-4

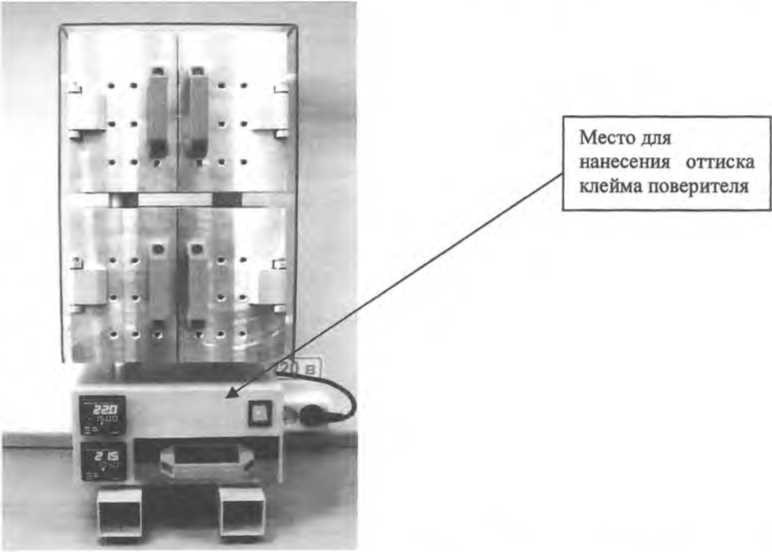

Рисунок 2 - Фото общего вида установки воздушно-тепловой АСЭШ-12.

Технические характеристики

Наименование характеристики	Значение
1 Диапазон измерений массовой доли влаги, %	от 5 до 45
2 Диапазон рабочих температур, °C	от 60 до 150
3 Погрешность установления и поддержания температуры в рабочей зоне, °C, не более	2,0
4 Пределы допускаемой абсолютной погрешности, %	±0,5
5 Среднее квадратическое отклонение результата измерений, %	0,08
6 Время восстановления температуры после загрузки бюкс с измеряемым продуктом, мин, не более	10
7 Потребляемая мощность, В А, не более	1200

8 Габаритные размеры, мм, не более

700x300x300

9 Масса, кг, не более

►

Условия эксплуатации:

температура окружающего воздуха, °C относительная влажность, %

напряжение питания при частоте (50±1) Гц, В

20±5;

65±15;

220±22.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации графическим способом и на лицевую панель установки методом шелкографии.

Комплектность

Наименование	Кол-во, шт.
1 Воздушно-тепловая сушильная камера	1
2 Блок установки и регулирования температур сушки типа TZN4S-14R или аналогичный по техническим характеристикам	1
3 Устройство для размола продукта (лабораторная мельница типа «ВЬЮГА», ЛЗМ)	1
4 Весы лабораторные электронные 1 специального класса точности, погрешность ± 0,001 г	1
Вспомогательные устройства и принадлежности:
Подставка под бюксы	12
Бюкса сетчатая	2
Ручка для подставок под бюксы	1
Эксикатор по ГОСТ 25336-82	1
Предохранитель (10 А).	2
Эксплуатационные документы: -Руководство по эксплуатации РЭ 4215538-004-67508564-2011	1
Весы лабораторные, мельница типа « ВЬЮГА», комплект сит, бюксы и эксикаторы поставляются по отдельному заказу.

Поверка

осуществляется по ГОСТ Р 8.581-2001 «ГСИ. Установки для измерения влажности зерна и зернопродуктов воздушно-тепловые. Методика поверки».

Эталоны, используемые при поверке -

установка вакуумно-тепловая образцовая (УВТО) 1 разряда по ГОСТ 8.432-81, диапазон измерений от 5 % до 45 %, основная абсолютная погрешность ±0,15 %;

ГСО массовой доли влаги зерна 2-го разряда (ГСО 8990 - 2008) с абсолютной погрешностью аттестованного значения СО при Р=0,95, не более:

± 0,2 % в диапазоне измерений от 7,0 % до 18,0 %;

± 0,3 % в диапазоне измерений от 18,0 % до 25,0 %;

ГСО массовой доли влаги в продуктах переработки зерна (ГСО 9564-2010) с абсолютной погрешностью аттестованного значения СО ± 0,2 % при Р=0,95 в диапазоне от 7,0 % до 16,0%.
