Мерники металлические OGSB
| Номер в ГРСИ РФ: | РБ 03 07 5008 12 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Мерники |
| Производитель / заявитель: | ООО "Системы Нефть и Газ Балтия", г. Калининград |
|
Описание типа РБ 03 07 5008 12 [2013-04-16]
rb-03-07-5008-12_2013-04-16.pdf
|
Скачать |
Мерники металлические OGSB (далее- мерники) предназначены для воспроизведения и хранения единиц объема жидкости.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 5008 12 |
| Наименование | Мерники металлические OGSB |
| Год регистрации | 2012 |
| Номер сертификата | 8203 |
| Дата регистрации | 2012-11-29 |
| Срок действия | 2017-04-10 |
| Получатель сертификата | ООО "Системы Нефть и Газ Балтия", г. Калининград, Российская Федерация (RU) |
Производитель / Заявитель
ООО "Системы Нефть и Газ Балтия"
Адрес: ул. Портовая, 41, г. Калининград, 236039
Контакты: +7 (4012) 47 22 47 / +7 (4012) 47 41 84 / office@ogsb.ru / web: www.ogsb.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Мерники с номинальным объемом свыше 200 дм метрологически не обеспечены в Республике Беларусь в связи с отсутствием эталонов. |
| Методика поверки | Поверка проводится по МП 2301-0108-2011. |
| Признание поверки | Первичная при выпуске из производства и периодическая: Калининградский ЦСМ (номер реестра - №083, шифр поверительного клейма - БС)(НТК №11-12). |
Поверители
Скачать
|
Описание типа РБ 03 07 5008 12 [2013-04-16]
rb-03-07-5008-12_2013-04-16.pdf
|
Скачать |
Описание типа
Назначение
Мерники металлические OGSB (далее- мерники) предназначены для воспроизведения и хранения единиц объема жидкости.
Описание
Мерники представляют собой меры вместимости. Физический принцип действия мерников основан на свойстве жидкости заполнять емкость, принимая форму сосуда. Конструктивно мерники состоят из цилиндрического резервуара и горловины с закрепленной на ней водомерной трубкой со шкалой. В середину конического днища мерников вварен |рубонровол с кранами для заполнения и слива жидкости. На верхней конической с генке мерников закреплены ампулы уровня, размешенные под углом 90° относительно друг друга и предназначен ные для контроля установки мерников в вертикальное положение. К нижнему ребру жестко сти мерников приварены ножки, обеспечивающие устойчивое положение мерников, и снабженные регулировочными винтами. Горловина мерников закреплена на резервуаре с помощью фланцевого соединения. Мерники снабжены термокарманами для установки термометров.

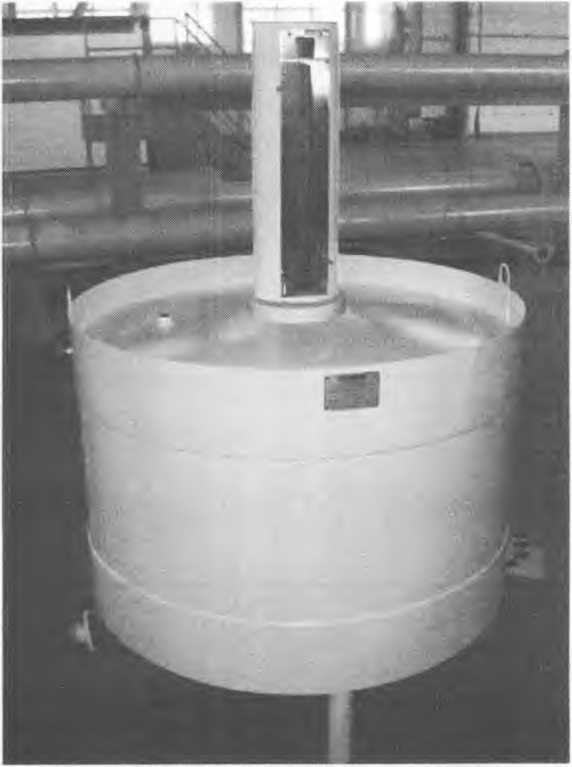

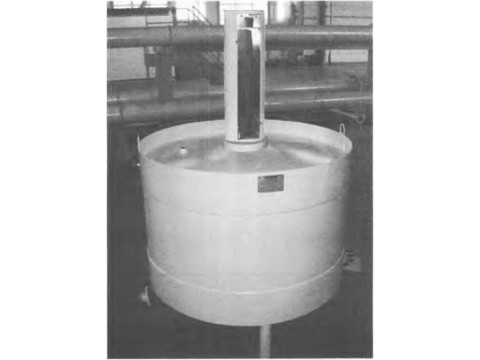

Рисунок 1 Общий вид меРП|||^0р]|//|^ ВЕР
«OGSB»

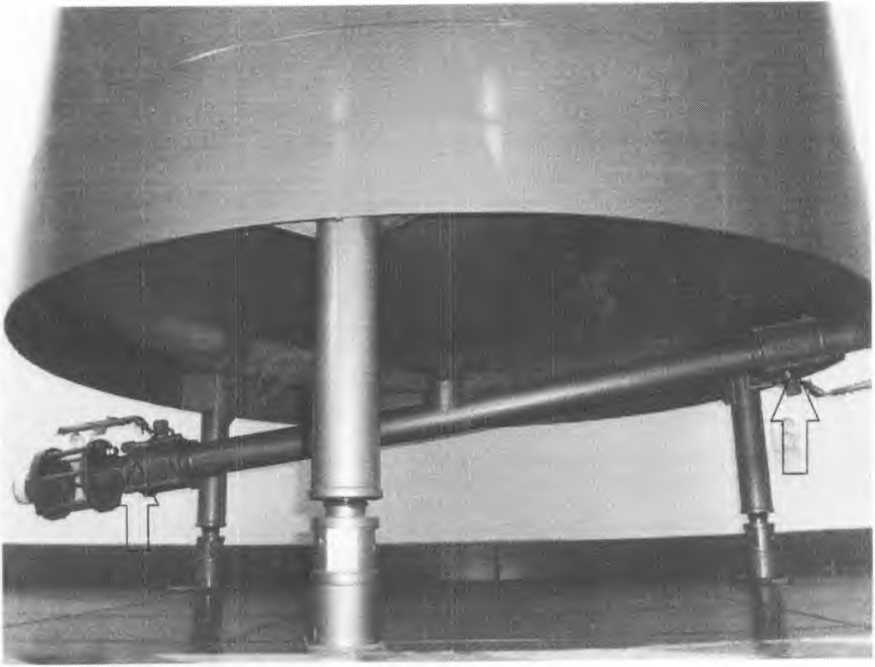

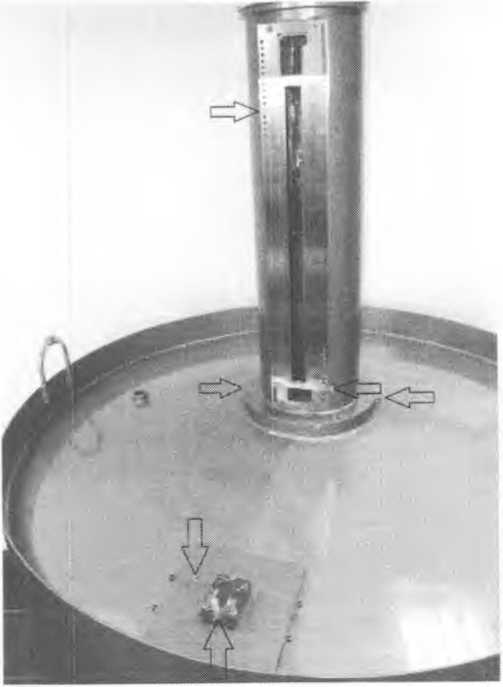

Рисунок 2-3 Места пломбировки от несанкционированного доступа
КОПИЯ ВЕРГ < «OGSB»
ivivipwivi HHecKiie и технические характеристики
1. Основные метрологические и технические характеристики мерников приведены в таблице 1.
Таблица 1.
|
Наи менование характеристики |
Значение характе |
ристики | |||||||||
|
Номинальный объем при 20 УС, дм" |
5 |
10 |
20 |
50 ‘ |
100 |
200 |
250 |
400 |
500 |
800 |
1000 |
|
Пределы допускаемой относительной погрешности, % |
±0.02 |
± 0,02 |
± 0,02 |
± 0,02 |
±0.02 |
+ 0,02 |
±0,02 |
±0,02 |
±0,02 |
± 0,02 |
±0,02 |
|
Диапазон по градуированной шкале вверх и вниз от номинального объема на указанную величину, дм" |
от 0.05 до -0.05 |
от 0,1 до -0.1 |
от 0.2 до -0,2 |
от 0,5 до -0,5 |
от 1,0 до -1,0 |
от 2,0 до -2,0 |
от 2,5 до -2,5 |
от 4 до-4 |
от 5 до-5 |
от 8 до -8 |
от 10 до -10 |
|
[Дена деления шказы, дм" |
0,001 |
0,002 |
0,004 |
0,01 |
0,02 |
0,05 |
0,05 |
0,1 |
0,1 |
0,2 |
0,2 |
|
Коэффициент объемного расширения материала стенок мерника, 1/°С |
0.00005127 | ||||||||||
|
Диаметр сливного крана, мм |
26.6 52.4 | ||||||||||
|
Габаритные размеры, мм не более: диаметр высота |
300 700 |
350 850 |
400 950 |
500 1000 |
650 1000 |
800 1200 |
850 1250 |
1000 1500 |
1100 1600 |
1220 1900 |
1380 2000 |
|
Масса, не более, кг |
5 |
10 |
20 |
30 |
40 |
75 |
90 |
140 |
170 |
270 |
330 |
|
Средний срок службы, лет |
25 | ||||||||||
2. Условия эксплуатации:
Рабочая среда в условиях эксплуатации вода питьевая по ГОСТ 2874-82.
Диапазон температур рабочей среды , °C От + 10 до +30
Диапазон температур окружающего воздуха, °C От +10 до +30
Относительная влажность окружающего воздуха, % От 30 до 80
Знак ут верждения типа
наносится лазерным способом на специальную табличку, которая крепится, iга торцевую часть мерника, и на титульный лист Руководства по эксплуатации печатным способом.
Комплектность
- мерник в сборе:
- руководство по эксплуатации РЭ 1-2011:
- габаритный чертеж:
- методика поверки МП 2301-0108-2011
- ящик упаковочный;
- упаковочные листы;
Поверка
осуществляется по методике поверки МП 2301-0108-2011 «Мерники металлические OGSB. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 25 апреля 2011г.
Перечень основных средств измерений, необходимых для поверки;
- гири эталонные 3-го разряда в соответствии с ГОСТ 8.021-2005
- весы высокого/ специального класса точности по ГОСТ Р 53228-2008 или компараторы массы;
- термометры жидкостные лабораторные с ценой деления 0,01u С по ГОСТ 29224-91:
- уровень по ГОСТ 9392-89;
- секундомер стрелочный с ценой деления 0.2 с;
- поверочная жидкость дистиллированная вода по ГОСТ 6709-72.
Сведения о методах измерений
приведены в Руководстве по эксплуатации РЭ 1-2011
Нормативные документы
1 ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости.
2 ТУ 4213-006-95715144-2010. Технические условия. «Мерники металлические OGSB».
Рекомендации к применению
Выполнение работ и/или оказание услуг по обеспечению единства измерений.
Мерники могут применяются в качестве эталонных I -го разряда по ГОСТ 8.470-82 «ГСП. Государственная поверочная схема для средств измерений объема жидкости, для поверки преобразователей расхода и трубопоршневых поверочных установок 1 -то разряда в сне гема?-, измерений количества нефти и неф тепродуктов.
