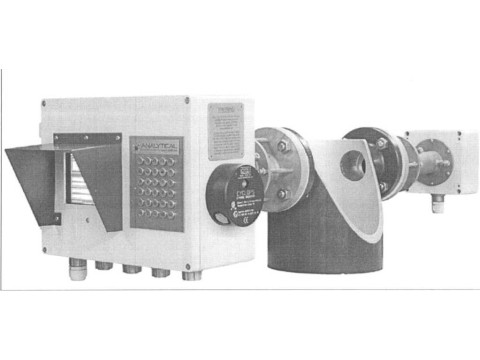

Анализаторы газов лазерные диодные TDLS 200

Номер в ГРСИ РФ:	РБ 03 09 4758 11
Раздел:	Средства измерений физико-химических величин [9]
Производитель / заявитель:	"Rota Yokogawa GmbH & Co.KG", Германия

Скачать

	Описание типа РБ 03 09 4758 11 [2011-01-01] rb-03-09-4758-11_2011-01-01.pdf	Скачать
	Описание типа РБ 03 09 4758 11 [2012-03-21] rb-03-09-4758-11_2012-03-21.pdf	Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Анализаторы газов лазерные диодные TDLS 200 (далее - анализаторы) предназначены для непрерывного контроля содержания газов и паров (кислорода, оксида и диоксида углерода, воды, аммиака, сероводорода) в технологических газовых средах и выбросах, способных к поглощению в ближней ИК-области

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 09 4758 11
Наименование	Анализаторы газов лазерные диодные TDLS 200
Год регистрации	2011
Номер сертификата	7435
Дата регистрации	2011-10-27
Срок действия	2016-10-27
Получатель сертификата	фирма "Yokogawa Corporation of America", США (US)

Производитель / Заявитель

фирма "Yokogawa Corporation of America"

Адрес: .

Поверка

Межповерочный интервал / Периодичность поверки	6 мес.
Метрологическое обеспечение	Метрологически обеспечены в Республике Беларусь при наличии ПГС, допущенных к применению в Республике Беларусь.
Методика поверки	Поверка проводится по МРБ МП. 2200-2012.

Поверители

Скачать

	Описание типа РБ 03 09 4758 11 [2011-01-01] rb-03-09-4758-11_2011-01-01.pdf	Скачать
	Описание типа РБ 03 09 4758 11 [2012-03-21] rb-03-09-4758-11_2012-03-21.pdf	Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Область применения - энергетика, предприятия химической, нефтехимической, металлургической промышленности и другие отрасли экономики.

Описание

Принцип действия анализатора основан на измерении количества света, поглощенного измеряемым газом. Основными особенностями анализатора являются отсутствие контакта между пробой и сенсором и отсутствие движущихся частей. В качестве источника монохроматического света используется диодный лазер с высокой разрешающей способностью, что приводит к высокой чувствительности, селективности измерений, возможности четкого разрешения адсорбционных пиков индивидуальных компонентов. Использование лазера высокой мощности позволяет использовать прибор в условиях высокой запыленности. Анализатор состоит из лазера, который вырабатывает инфракрасный свет, оптических линз для улучшения прохождения лазерного света через измеряемый газ, детектора и электроники,, которая управляет лазером и преобразует сигнал детектора в сигнал, представляющий концентрацию газа.

Базовая конструкция анализатора состоит из двух блоков - блока источника и блока детектора.

Анализатор в стандартном исполнении предназначен для эксплуатации в безопасной зоне. При дополнении системой продувки он может использоваться в опасных зонах (АТЕХ CAT 3G или 2G).

ль

ИЗ 5

Хранение данных обеспечивает соединение по USB1 и USB2, для передай используют внутреннее запоминающее устройство на карте SD (файлы записанные спектры, конфигурационные данные и т.д.).

Госдаарокниий. . гоедрв измеремм

Анализатор может работать при давлениях до 2 МРа (абс) и температуре до 1500°С, имеет быстрый отклик (6 с) и свободен от влияния мешающих газов в большинстве применений.

Корпус анализатора представляет собой отливку из сплава алюминия класса AL SI 12, не содержащего медь, с нанесением защитного покрытия спеканием на внешней стороне. Сплав устойчив к солевой атмосфере, серосодержащим газам и гальванической коррозии.

Место нанесения знака поверки указано в Приложении.

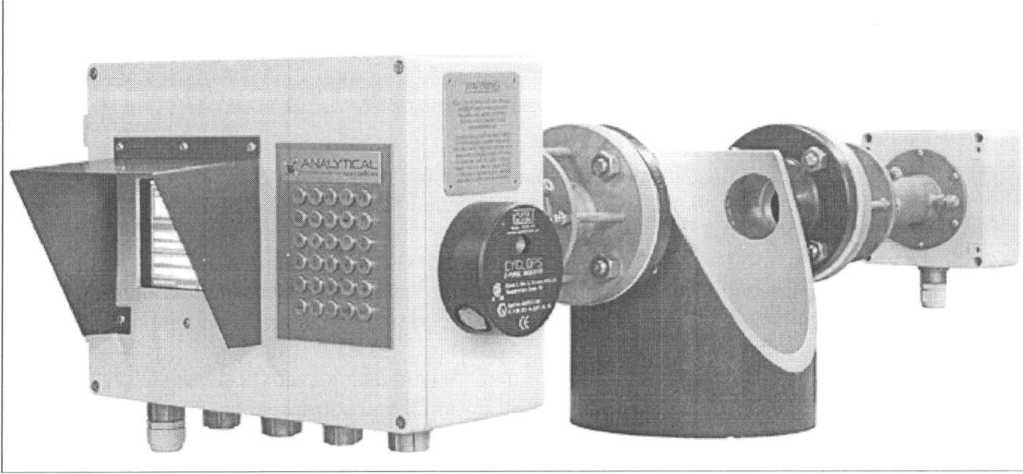

Внешний вид анализатора представлен на рисунке 1.

Рисунок 1 - Внешний вид анализатора

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики указаны в таблицах 1, 2.

Таблица 1

Наименование характеристики		Значение характеристики
		Диапазон измерения концентрации	Предел допускаемой погрешности от верхнего значения диапазона, %	Предел допускаемой погрешности от измеренного значения, %
Анализируе мый компонент	о2	От 0 до 1 % (минимальный)	±5
		От 0 до 25% (максимальный)	±2
	Н2О	От 0 до 30 ppm (минимальный)*
		От 30 до 25000 ppm (максимальный)*
	H2S	От 0 до 5 % (минимальный)	±10
		От 5 до 50 % (максимальный)		±10
	NH3	От 0 до 30 ppm (минимальный)	±15
		От 30 до 5000 ppm (максимальный)		±15
	СО	От 0 до 3000 ppm (минимальный)	±5
		От 0,3 до 50 % (максимальный)
	СО (в	От 0 до 3000 ppm	±5		/ Ж X Государственной реестр

присутствии

с-

С документ/

	СН4 в диапазоне от 0 до 5%)
	СН4 (в присутствии СО в диапазоне от 0 до 3000 РРт)	От 0 до 5 %	±5
	СО2	От 0 до 1 % (минимальный)	±5
		От 1 до 50 % (максимальный)		±5
Время прогрева		5 минут для функционирования и 60 минут для полной готовности
Исполнение корпуса		IP65
Аналоговый выход		3 выхода 4-20 мА DC с максимальной нагрузкой 900 Ом
Аналоговый вход		2 входа 4-20 mA DC для компенсации температуры и давления
Температура рабочей среды		до 1500 °C
Давление рабочей среды		до 2 МПа
Температура окружающей среды		От минус 10 до плюс 50 °C
Температура хранения и транспортирования		От минус 10 до плюс 50°С
Влажность		От 0 до 90% относительной влажности без конденсации
Питание		24 В
Исполнение корпуса		IP65
Вес		36 кг
