Спектрофотометры атомно-абсорбционные ZEEnit
| Номер в ГРСИ РФ: | РБ 03 11 2699 11 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Категория: | Спектрофотометры |
| Производитель / заявитель: | "Analytik Jena", Германия |
|
Описание типа РБ 03 11 2699 11 [2012-05-03]
rb-03-11-2699-11_2012-05-03.pdf
|
Скачать |
Спектрофотометры атомно-абсорбционные ZEEnit (в дальнейшем - спектрофотометры) предназначены для измерения содержания различных химических элементов в объектах окружающей среды, продуктах питания, биологических объектах и т.д.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 2699 11 |
| Наименование | Спектрофотометры атомно-абсорбционные ZEEnit |
| Год регистрации | 2011 |
| Номер сертификата | 7454 |
| Дата регистрации | 2011-10-27 |
| Срок действия | 2016-10-27 |
| Получатель сертификата | фирма "Analytik Jena AG", Германия (DE) |
Производитель / Заявитель
фирма "Analytik Jena AG"
Адрес: Konrad-Zuse-Strasse 1, D-07745 Jena
Контакты: (03641) 77-70 / (03641) 77-92-79 / E-mail: info@analytik-jena.de
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ.МП 1538-2006 |
Поверители
Скачать
|
Описание типа РБ 03 11 2699 11 [2012-05-03]
rb-03-11-2699-11_2012-05-03.pdf
|
Скачать |
Описание типа
Назначение
Спектрофотометры атомно-абсорбционные ZEEnit (в дальнейшем - спектрофотометры) предназначены для измерения содержания различных химических элементов в объектах окружающей среды, продуктах питания, биологических объектах и т.д.
Область применения - аналитические лаборатории промышленных предприятий и научно-исследовательских институтов.
Описание
Принцип действия атомно-абсорбционных спектрофотометров основан на измерении величины поглощения света, проходящего через атомный пар исследуемого вещества. Величина поглощения зависит от концентрации исследуемого вещества. Для превращения исследуемого вещества в атомный пар используется атомизатор. В спектрофотометрах используется метод атомно-абсорбционного спектрального анализа с пламенной или термической атомизацией.
Спектрофотометры построены по модульному принципу и могут комплектоваться различными блоками и устройствами в соответствии с заказом.
В спектрофотометрах используется оптическая схема монохроматора Черни- Тернера с плоской голографической дифракционной решеткой, автоматическим выбором спектральной щели и длины волны.
В зависимости от исполнения спектрофотометры могут быть построены по однолучевой или двулучевой схеме.
Программным образом осуществляется настройка спектрофотометра, оптимизация его параметров, управление его работой, обработка выходной информации, печать и сохранения результатов анализа.
Спектрофотометры выпускают в следующих исполнениях: ZEEnit 600, ZEEnit 650, ZEEnit 700, отличающихся характеристиками, приведенными в таблице 1.
Схема с указанием места нанесения знака поверки (клейма-наклейки) приведена в Приложении к описанию типа.
Внешний вид спектрофотометров приведен на рисунке 1. ___
Таблица 1
|
Характеристика |
Исполнение | |||
|
ZEEnit 600 |
ZEEnit 650 |
ZEEnit 700 | ||
|
Режимы работы |
- графитовая техника, однолучевой режим измерения фоновой коррекции по Zeeman; |
4- |
4- |
4- |
|
- графитовая техника, однолучевой режим измерения с дейтериевой коррекцией фона; |
- |
4- |
+ | |
|
- пламенная техника, одно- или двулучевой режим измерения с дейтериевой коррекцией фона |
- |
- |
-i- | |
|
- гидридная техника в одно- или двулучевом режиме с дейтериевой коррекцией фона; |
- |
- | ||
|
- гидридная техника в однолучевом режиме с дейтериевой коррекцией фона; |
- |
+ |
4- | |
|
Режимы измерения абсорбции |
общая абсорбция |
+ |
4- |
4- |
|
селективная и неселективная абсорбция |
4- |
4- |
4- | |
|
Лампы |
лампы с полым катодом HCL тлеющего разряда с резонансными линиями в УФ/ВИД диапазоне |
+ |
4- |
4- |
|
лампы с полым катодом S-HCL повышенной интенсивности тлеющего разряда с резонансными линиями в УФ/ВИД диапазоне |
+ |
+ |
4- | |
|
дейтериевая лампа с полым катодом D2HCL тлеющего разряда со сплошным спектром в УФ диапазоне |
- |
4- |
4- | |
|
Система пламени |
тип пламе- ацетилен/воздух ни ацетилен/закись азота тип горелки горелка с одним разрезом 50 мм (опция-100 мм) |
- |
- |
4- |
|
Программное обеспечение WinAAS |
Обеспечивает автоматическое управление работой прибора без участия оператора и проведение QC-тестов (разработано "Analytic Jena"). |
+ |
+ |
4- |

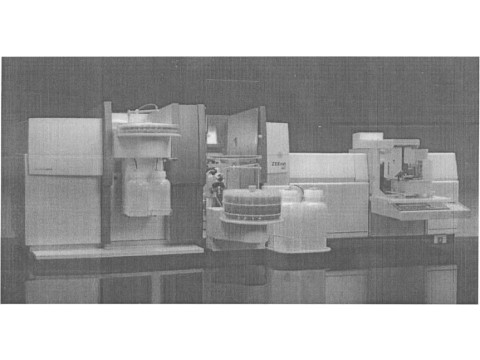

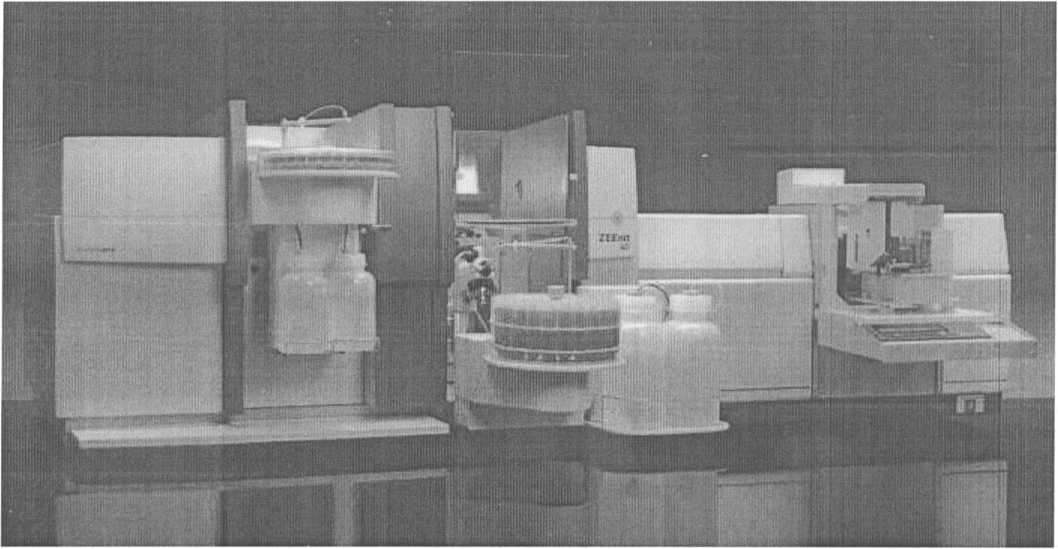

Рисунок 1- Внешний вид спектрофотометра ZEEnit 700
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики спектрофотометров представлены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики | |||
|
ZEEnit 600 |
ZEEnit 650 |
ZEEnit 700 | ||
|
1 |
2 |
3 |
4 | |
|
Монохроматор |
эффективная площадь решетки |
54x54 мм, 1400 линий/мм |
54x54 мм, 1600линий/мм | |
|
длина волны блеска |
220 нм | |||
|
фокусное расстояние |
350 нм; 389 нм | |||
|
диапазон длин волн |
от 190 до 900 нм | |||
|
ширина щели |
0,2 нм; 0,5 нм; 0,8 нм; 1,2 нм | |||
|
обратная линейная дисперсия |
2 нм/мм | |||
|
Режимы индикации |
абсорбция |
от 0,0001 до 3,0000 |
от 0,01 до 3,00 | |
|
концентрация |
5-ти разрядный диапазон значений от 0,001 до 99999 | |||
|
Метод анализа |
термическая атомизация; пламенная атомизация |
термическая |
пламенная и термическая | |
|
Графитовая печь |
вид проб |
жидкая | ||
|
тип атомизатора |
IC-атомизатор (атомизация со стенки) | |||
|
IC-атомизатор с 1 -PIN платформой | ||||
|
объем IC-атомизатор (атомизация со стенки) |
< 50 мкл | |||
|
объем IC-атомизатор с 1-PIN платформой |
< 40 мкл | |||
|
Система пламени |
пламя ацетиле н/воздух; пламя ацетилен / закись азота |
- |
однощелевая горелка, ширина 50 мм | |
|
Характеристические концентрации (чувствительность) спектрофотометров с пламенным атомизатором, мг/л, не более; РЬ Си Cd Zn |
0,085 0,035 0,012 0,012 | |||
|
Характеристические концентрации (чувствительность) спектрофотометров с электротермическим атомизатором при объеме дозирования 20 мм3, мкг/л, не более: А1 Cd Си РЬ |
0,80 0,06 0,40 1,10 | |||
|
Относительное СКО случайной составляющей погрешности, %, не более: - спектрофотометры с пламенным атомизатором; - спектрофотометры с электротермическим атомизатором |
5,0 8,0 | |||
/Г
II [Гсйулта: реесч
11 1 срс.Г’ «’.“саий
ИЗ 5 \Д1и дсярьнп»/
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
|
Предел обнаружения спектрофотометров с пламенным атомизатором, мг/л |
0,035 | ||
|
Предел обнаружения спектрофотометров с электротермическим атомизатором, мкг/л |
0,370 | ||
|
Диапазон рабочих температур, °C |
От 10 до 35 | ||
|
Потребляемая мощность, В-A, не более |
2100 |
2100 |
2100 |
|
Масса, кг, не более |
160 |
170 |
230 |
|
Габаритные размеры, мм, не более |
900x480x600 |
790x645x735 |
1180x650x375 |
Знак утверждения типа
Знак Утверждения типа наносится на эксплуатационную документацию типографским способом.
Комплектность
Комплектность поставки определяется заказом в соответствии с технической документацией ф ирм ы-изгото вителя.
Основной комплект включает:
- спектрофотометр
- компьютер, принтер (по специальному заказу);
- руководство по эксплуатации
- МРБ.МП 1538-2006 ’’Спектрофотометры атомно-абсорбционные ZEEnit'’. Методика поверки
- программное обеспечение WinAAS
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы-изготовителя "Analytik Jena", Германия.
МРБ.МП 1538-2006 "Спектрофотометры атомно-абсорбционные ZEEnit". Методика поверки.
Заключение
Спектрофотометры атомно-абсорбционные ZEEnit соответствуют технической документации фирмы-изготовителя.
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр БелГИМ
г.Минск, Старовиленский тракт, 93
тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
