Анализаторы импульсные магнитные ИМА-4М
| Номер в ГРСИ РФ: | РБ 03 20 1018 11 |
|---|---|
| Раздел: | Средства неразрушающего контроля [20] |
| Производитель / заявитель: | ГНУ "Институт прикладной физики Национальной академии наук Беларуси" (ИПФ НАН), г. Минск |
|
Описание типа РБ 03 20 1018 11 [2012-01-20]
rb-03-20-1018-11_2012-01-20.pdf
|
Скачать |
Анализаторы импульсные магнитные ИМА-4М (далее анализаторы) предназначены для локального намагничивания участка контролируемого изделия серией импульсов магнитного поля и измерения градиента напряженности поля остаточной намагниченности, по величине которого определяют качество термообработки, механические свойства и структуру изделий из низкоуглеродистых и слабо легированных сталей толщиной от 0,15 мм до 4 мм.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 20 1018 11 |
| Наименование | Анализаторы импульсные магнитные ИМА-4М |
| Год регистрации | 2011 |
| Номер сертификата | 7439 |
| Дата регистрации | 2011-10-27 |
| Срок действия | 2016-10-27 |
| Получатель сертификата | ИПФ НАН Беларуси, Государственное предприятие "Диатех", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ИПФ НАН Беларуси, Государственное предприятие "Диатех"
Адрес: .
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.Мн 785-2000. |
Поверители
Скачать
|
Описание типа РБ 03 20 1018 11 [2012-01-20]
rb-03-20-1018-11_2012-01-20.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы импульсные магнитные ИМА-4М (далее анализаторы) предназначены для локального намагничивания участка контролируемого изделия серией импульсов магнитного поля и измерения градиента напряженности поля остаточной намагниченности, по величине которого определяют качество термообработки, механические свойства и структуру изделий из низкоуглеродистых и слабо легированных сталей толщиной от 0,15 мм до 4 мм.
Область применения - предприятия черной металлургии и машиностроения для неразрушающего контроля механических свойств низкоуглеродистых и слаболегированных сталей толщиной от 0,15 мм до 4 мм.
Описание
Принцип действия анализатора основан на использовании локального намагничивания участка контролируемого изделия серией импульсов магнитного поля и последующего измерения градиента напряженности поля остаточной намагниченности, по величине которого при наличии корреляционной связи между остаточной намагниченностью и контролируемым физикомеханическим параметром, определяют величину последнего. Анализатор состоит из электронного блока и малогабаритного преобразователя, соединенных между собой кабелем.

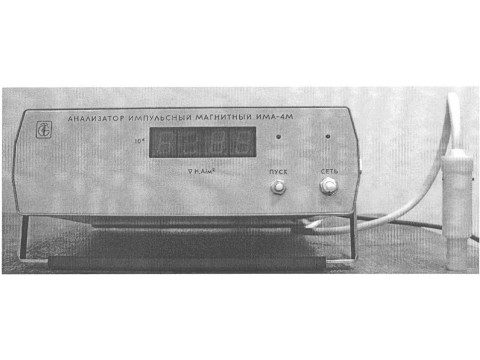

Внешний вид анализаторов импульсных магнитных ИМА-4М приведен на рис. 1.
Схема с указанием места нанесения знака поверки и пломбировки для защиты от несанкционированного доступа и места для нанесения знака утверждения типа Республики Беларусь приведена в приложении А.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Диапазон измерения градиента напряженности магнитного поля, А/м2, Абсолютная погрешность измерения градиента напряженности магнитного поля УЯ;, А/м2, не более где VHj - градиент напряженности магнитного поля в i-ой точке диапазона измерений, VHB.n. - верхний предел диапазона измерений градиента напряженности магнитного поля |
от 200 до 19990. ±( 100+900VHi/VHB.n) |
|
Номинальное значение амплитуды импульсов напряженности магнитного поля на торце преобразователя, А/м |
2,Г105 |
|
Допускаемое отклонение амплитуды импульсов магнитного поля на торце преобразователя от номинального значения, %, не более |
±15 |
|
Число импульсов намагничивания в одном цикле |
10 |
|
Продолжительность одного измерения, с, не более |
10 |
|
Напряжение питания переменного тока, В, с частотой 50 Гц |
от 198 до 242 |
|
Потребляемая мощность, ВА, не более: в режиме намагничивания |
65 |
|
в режиме измерения |
30 |
|
Масса, кг, не более |
7 |
|
Средняя наработка на отказ, ч, не менее |
5000 |
|
Средний срок службы, лет, не менее |
6 |
|
Габаритные размеры, мм, не более |
325x325x100 |
|
Степень защитной оболочки по ГОСТ 14254-96 |
IP 40Д. |
|
Класс защиты от поражения электрическим током по ГОСТ 12.2.091-2002 |
01 |
Знак утверждения типа

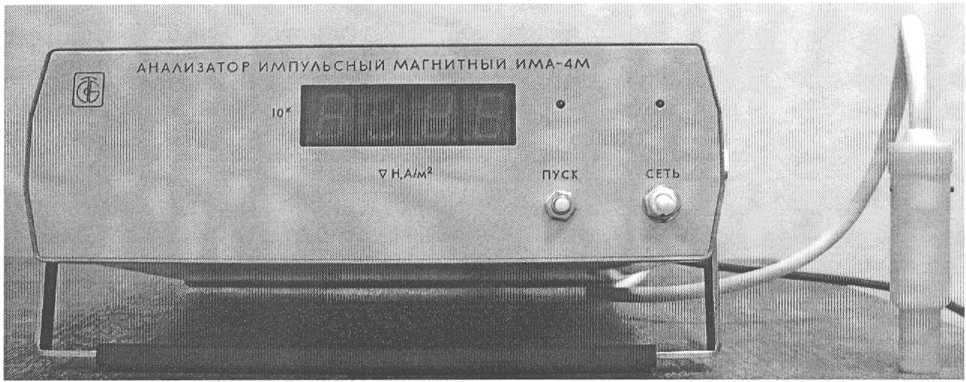

Рисунок 1 - Внешний вид анализаторов ИМА^1М
Знак утверждения типа наносится на титульные листы эксплуатационной до типографским способом, на переднюю панель анализатора в левой верхней части кографии, офсетной печати или другим способом, обеспечивающим сохранность в fо срока службы. U \
мение^сегб । осударствснный реестр] I средств измерений / \ Республики Беларусь / \Для документов/
Комплектность
Комплект поставки анализатора ИМА-4М соответствует таблице 1 Таблица 1
|
Наименование |
Количество |
|
- электронный блок с преобразователем |
1 |
|
- руководство по эксплуатации |
1 |
|
- методика поверки |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ РБ 03535049.007-99 Анализатор импульсный магнитный ИМА-4М. Технические условия
ГОСТ 12997-84 Изделия ГСП. Общие технические условия
МП.МН 785-2000 Анализатор импульсный магнитный ИМА-4М. Методика поверки
Заключение
Анализаторы импульсные магнитные ИМА-4М соответствуют требованиям ТУ РБ 03535049.007-99, ГОСТ 12997-84.
Межповерочный интервал - не более 12 мес. (при применении в сфере законодательной метрологии).
Научно-исследовательский
испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел.334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
