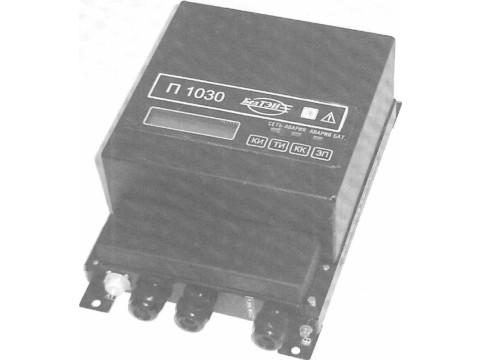

Преобразователи-вычислители многофункциональные П1030

Назначение

Преобразователи-вычислители многофункциональные П 1030 (далее -преобразователи) предназначены для преобразования выходных сигналов первичных преобразователей перепада давления, расхода, давления и температуры в цифровые значения соответствующих физических величин, вычисления расхода и тепловой энергии, индикации и регистрации измеренных и вычисленных данных.

Преобразователи используются в составе теплосчетчиков для паровых систем теплоснабжения и расходомеров сжатого воздуха и природного газа.

Описание

Преобразователи выпускаются в двух модификациях:

а) П 1030/2 - двухканальный преобразователь, имеющий два канала для токовых входных сигналов и два канала для термопреобразователей сопротивления;

б) П 1030/6 - шестиканальный преобразователь, имеющий шесть каналов для токовых входных сигналов, два канала для импульсных сигналов и шесть каналов для термопреобразователей сопротивления.

Преобразователи выпускаются в пяти функциональных исполнениях:

а) П 1030/2/1, П 1030/6/1 - преобразователь-вычислитель для теплосчетчиков, предназначенных для измерения тепловой энергии в паровых системах теплоснабжения, теплоносителем в которых является насыщенный водяной пар;

б) П 1030/2/2, П 1030/6/2 - преобразователь-вычислитель для теплосчетчиков, предназначенных для измерения тепловой энергии в паровых системах теплоснабжения, теплоносителем в которых является перегретый водяной пар;

в) П 1030/2/3, П 1030/6/3 - преобразователь-вычислитель для расходомеров природного газа;

г) П 1030/2/4, П 1030/6/4 - преобразователь-вычислитель для расходомеров сжатого воздуха;

д) П 1030/2/5, П 1030/6/5 - преобразователь-вычислитель для теплосчетчиков, предназначенных для измерения тепловой энергии в трубопроводах с возвратным конденсатом паровых систем теплоснабжения.

Шестиканальный преобразователь может иметь комбинированное функциональное исполнение, например, П 1030/6/225 - преобразователь-вычислитель для теплосчетчика, предназначенного для измерения тепловой энергии в трех трубопроводах паровой системы теплоснабжения, в двух из которых теплоносителем является перегретый водяной пар, а в третьем -конденсат.

Преобразователи предназначены для работы совместно с первичными преобразователями:

а) перепада давления, абсолютного или избыточного давления, имеющими унифицированный выходной токовый сигнал от 4 до 20 мА;

б) расхода, имеющими выходной импульсный весовой сигнал с частотой следования импульсов от 1 до 5 000 Гц:

в) термопреобразователями сопротивления с номинальной статической характеристикой Pt 100 по ГОСТ 6651, подключаемыми по четырехпроводной схеме.

Преобразователи имеют встроенные гальванически развязанные источники питания для первичных преобразователей с токовыми выходными сигналами. Выходное напряжение источников питания (36 ± 0,72) В или (24 ± 1,0) В.

Преобразователи имеют цифровой последовательный порт RS-232 или RS-485.

Преобразователь имеет встроенную флэш-память для записи и хране ния архивов данных

ментов

Преобразователи устойчивыми и прочными к воздействию температуры окружающего воздуха в диапазоне от плюс 5 °C до плюс 50 °C и влажности окружающего воздуха до 80 % при 35 °C и более низких температурах, без конденсации влаги.

Преобразователи являются защищенными от проникновения воды, пыли и посторонних твердых примеров со степенью защиты IP54 по ГОСТ 14254.

Общий вид преобразователей приведен на рисунках 1 и 2.

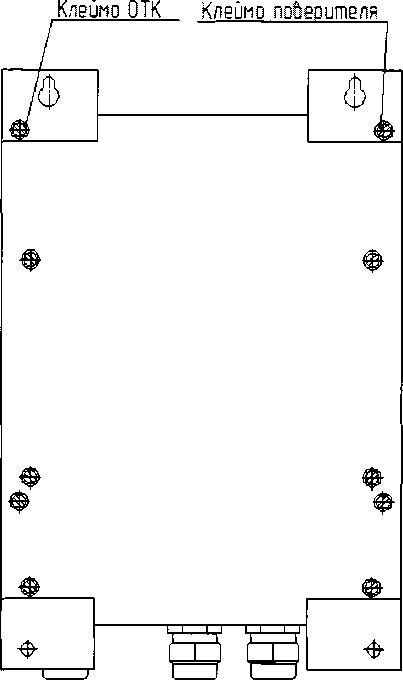

Схема пломбировки преобразователей приведена в приложении А.

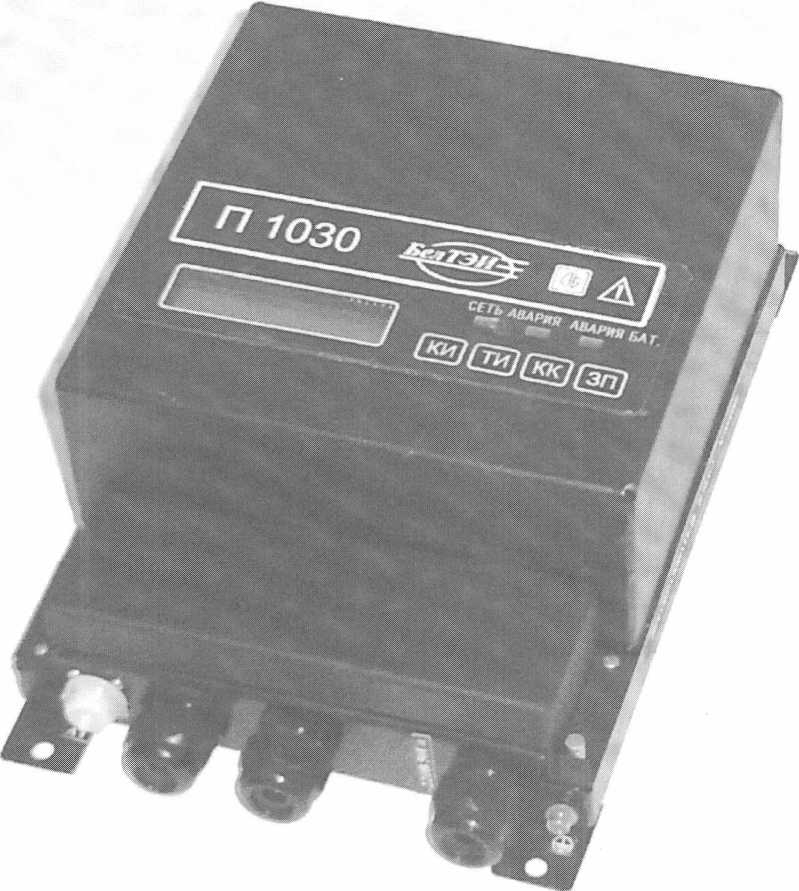

Рисунок 1

[Государственный реестр]

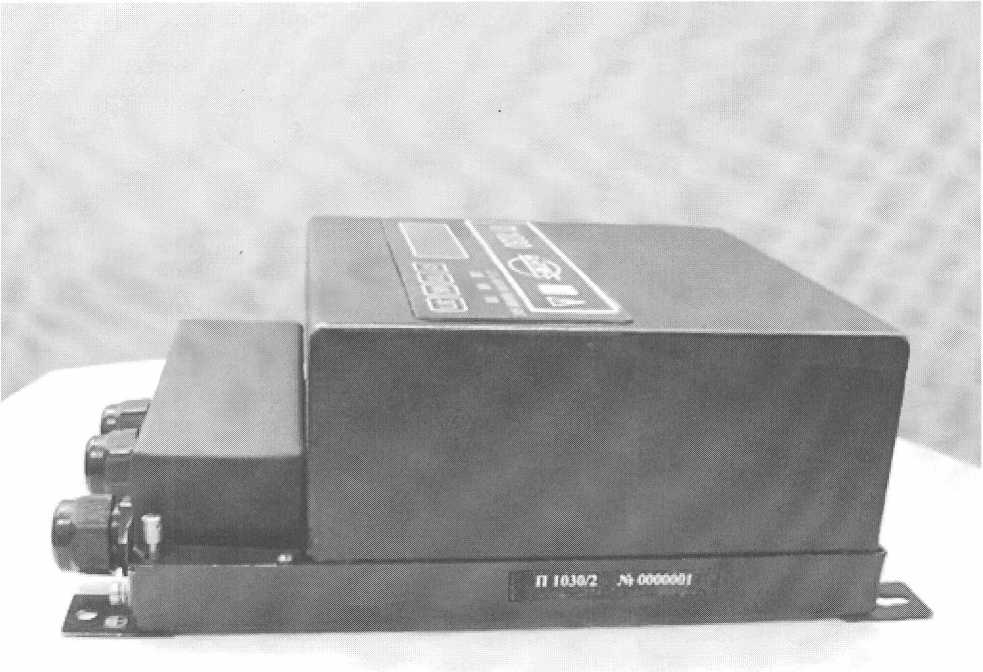

Рисунок 2

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Метрологические характеристики

Преобразователи обеспечивают измерение входных сигналов от первичных преобразователей, их преобразование в цифровую форму с последующим вычислением и индикацией следующих параметров:

а) абсолютного давления рабочей среды, МПа;

б) температуры рабочей среды, °C;

в) температуры источника холодной воды, °C;

г) объемного расхода газа (воздуха), м3/ч;

д) объема газа (воздуха), м3;

е) массового расхода теплоносителя, т/ч;

ж) массы теплоносителя, т;

з) тепловой мощности (расхода энергосодержания - для газа), ГДж/ч;

Описание типа средства измерений

и) тепловой энергии, ГДж (энергосодержания - для природного газа).

Функция преобразования измеренного значения токового сигнала в значение физической величины:

х=,х™', ('-А™)

где X - измеряемое значение физической величины (перепад давления, давление, сухость пара и т. д.);

Хтах - предел измерения физической величины первичного преобразователя;

1тах ~ максимальное значение токового сигнала первичного преобразователя, мА;

Imin - минимальное значение токового сигнала первичного преобразователя, мА;

I - измеренное значение токового сигнала первичного преобразователя.

Функция преобразования измеренного значения сопротивления термопреобразователей сопротивления в значение температуры - по ГОСТ 6651.

Функция преобразования измеренных значений перепада давления, давления и температуры в значения объемного и массового расхода - по ГОСТ 8.586.1, ГОСТ 8.586.2, ГОСТ 8.586.5.

Функция преобразования измеренных значений массового расхода, температуры и давления пара в значения тепловой мощности - по МИ 2451.

Функция преобразования измеренных значений массового расхода, температуры и давления конденсата в значения тепловой мощности - по МИ 2412.

Функция преобразования измеренных значений температуры и давления природного газа в значения коэффициента сжимаемости - по ГОСТ 30319.2.

Функция преобразования измеренных значений массового расхода, температуры и давления природного газа в значения энергосодержания - по ГОСТ 30319.1.

Пределы допускаемой основной относительной погрешности преобразования токовых сигналов от первичных преобразователей давления в цифровые значения давления ± 0,25 %.

Пределы допускаемой основной абсолютной погрешности преобразования сопротивления термопреобразователей сопротивления в цифровые значения температуры среды и температуры холодного источника i=Q=4 °C.

I Гогуди'

лист 5 из 9                             \\ \Д- = ?..

Пределы допускаемой основной относительной погрешности преобразования сигналов первичных преобразователей в цифровые значения объемного расхода и объема газа (воздуха) ± 0,25 %.

Пределы допускаемой основной относительной погрешности преобразования сигналов первичных преобразователей в цифровые значения массового расхода и массы теплоносителя:

а) для насыщенного водяного пара:

1) ± 0,25 % при температурах пара от 115 °C до 250 °C и перепаде давления от 2,0 % до 100 % от верхнего предела измерений перепада давления;

2) ± 0,5 % при температурах пара от 100 °C до 115 °C и перепаде давления от 1,0 % до 2,0 % от верхнего предела измерений перепада давления;

б) для перегретого водяного пара:

1) ± 0,25 % при перепаде давления от 2,0 % до 100 % от верхнего предела измерений перепада давления;

2) ± 0,5 % при перепаде давления от 1,0 % до 2,0 % от верхнего предела измерений перепада давления;

в) для конденсата ± 0,25 %.

Пределы основной относительной погрешности преобразования сигналов первичных преобразователей в цифровые значения тепловой мощности и тепловой энергии:

а) для насыщенного водяного пара:

1) ± 0,25 % при температурах пара от 115 °C до 250 °C и перепаде давления от 2,0 % до 100 % от верхнего предела измерений перепада давления;

2) ± 0,5 % при температурах пара от 100 °C до 115 °C и перепаде давления от 1,0 % до 2,0 % от верхнего предела измерений перепада давления;

б) для перегретого водяного пара:

1) ± 0,25 % при перепаде давления от 2,0 % до 100 % от верхнего предела измерений перепада давления;

2) ± 0,5 % при перепаде давления от 1,0 % до 2,0 % от верхнего предела измерений перепада давления;

в) для конденсата ± 0,5 %.

Пределы основной относительной погрешности преобразования сигналов первичных преобразователей в цифровые значения расхода энергосодержания и энергосодержания природного газа ± 0,25 %.

Пределы допускаемой основной относительной погрешности счедщ^а времени преобразователей не превышает ± 0,01 %.

Технические характеристики

Электрическое питание преобразователей осуществляется от сети переменного тока напряжением 220tjj В и частотой (50 ± 1) Гц.

Мощность потребления преобразователей не более 10 В А.

Масса преобразователя не превышает 4,0 кг.

Габаритные размеры преобразователей не более 280 х 180 х 97 мм.

Средняя наработка на отказ преобразователей не менее 32 000 часов.

Средний срок службы преобразователей - 10 лет.

Среднее время восстановления работоспособного состояния -10 ч.

Знак утверждения типа

Знак утверждения типа наносят на лицевую панель преобразователей методом наклейки, а также на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки преобразователей включает в себя:

- преобразователь-вычислитель многофункциональный П 1030 -1 шт.;

- розетка РС-7ТВ АВ0.363.047 ТУ - 1 шт. (для П 1030/2);

- розетка DB-9 - 1 шт. (для П 1030/6);

- паспорт - 1 шт.;

- руководство по эксплуатации - 1 шт.;

- методика поверки МП.ВТ. 138-2005 - 1 шт.;

- упаковка - 1 комплект;

Примечание - При поставке партии преобразователей в один адрес руководство по эксплуатации и методика поверки поставляются из расчета 1 экземпляр на 3 изделия.

ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ

«Преобразователи-вычислители многофункциональные П 1030. Технические условия» ТУ BY 100145188.506-2006.

«Преобразователи-вычислители многофункциональные П 1030. Методика поверки» МП.ВТ. 138-2005.

Il Vw?/.                        I I

II \                          I ь

Заключение

Преобразователи-вычислители многофункциональные П 1030 соответствуют требованиям технических условий ТУ BY 100145188.506-2006.

Межповерочный интервал для преобразователей применяемых, либо предназначенных для применения в сфере законодательной метрологии -12 месяцев.

Испытательный центр:

РУП «Витебский центр стандартизации, метрологии и сертификации».

Адрес: 210015, г. Витебск, ул. Б. Хмельницкого, 20.

Телефон/факс: (0212) 42 68 04.

Аттестат аккредитации № BY/112 02.6.0.0003 от 10.06.2008 г.
