Установки радиационного контроля УРК-РМ5000А (далее но тексту - установки) предназначены для измерения средней скорости счета гамма-излучающих и нейтронных источников с целью обнаружения радиоактивных и ядерпых материалов при непрерывном автоматическом контроле автомобильного и железнодорожного транспорта, пассажиров и багажа на различных пунктах пропуска.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 17 4063 11
Наименование	Установки радиационного контроля УРК-РМ5000А
Год регистрации	2011
Номер сертификата	7442
Дата регистрации	2011-10-27
Срок действия	2016-10-27
Получатель сертификата	ООО "Полимастер", г. Минск, Республика Беларусь (BY)

Производитель / Заявитель

ООО "Полимастер"

Адрес: 220141, г. Минск, ул. Ф.Скорины, 51

Контакты: (017) 268 68 19 // (017) 264 23 56, polimaster@polimaster.com

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МРБ МП.1923-2009

Поверители

Скачать

	Описание типа РБ 03 17 4063 11 [2009-10-21] rb-03-17-4063-11_2009-10-21.pdf	Скачать
	Описание типа РБ 03 17 4063 11 [2012-06-13] rb-03-17-4063-11_2012-06-13.pdf	Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Установки могут размещаться как в помещениях, так и па открытом воздухе и может применяться на контрольно-пропускных пунктах (далее по тексту КИИ) различного назначения: автомобильных, железнодорожных и пешеходных пунктах таможенного оформления; КПП атомных электростанций, предприятий атомно-промышленного комплекса, металлургических комбинатов, предприятий по переработке и хранению радиоактивных и ядерных материалов; КПП государственных учреждений, банков, офисов и других учреждений.

Описание

Принцип действия установок основан на сравнении числа импульсов, формирующихся в блоках детектирования гамма-излучения (далее по тексту - БДГ) и нейтронного излучения (далее по тексту БДИ) при наличии объекта контроля в контролируемом пространстве установки, с пороговыми значениями, рассчитанными на основе текущего гамма- и нейтронного фона и установленных коэффициентов. При превышении одного из пороговых значений устройство сигнализации, имеющееся в установке, выдает световой и звуковой сигналы.

В установках имеется инфракрасный датчик обнаружения движущегося объекта контроля в контролируемом пространстве установки.

Управление всеми режимами работы установок осуществляет микроконтроллер. М и кро контрол-лер веде т обрабо тку данных, осуществляет вывод результатов измерения и информации о режимах работы установки на матричный жидкокристаллический индикатор. В состав микроконтроллера входит энергонезависимая память, предназначенная для хранения информации об установленных режимах ра-

боты и накопленных данных. Накопленные данные можно переслать в компьютер по су с помощью специальной программы, поставляемой с установкой. Эта программа п таповить параметры режимов работы установки с клавиатуры компьютера.

£рфей-

^.УО

В качестве детектора гамма-излучения используе тся органический пластмассой

В качестве детектора нейтронного излучения используется пропорциональный счетчик медленных нейтронов на основе Tie.

Питание установок осуществляется от сети переменного тока или от встроенной аккумуляторной батареи напряжением 12 В. что обеспечивает работу установок при пропадании сетевого питания в течение не менее 8 часов.

Конструктивно установки выполнены в виде отдельных блоков детектирования гамма-излучения и нейтронного излучения, на которых крепятся устройство сигнализации и датчик обнаружения объекта контроля в контролируемом пространстве. Все блоки соединяются между собой специальными кабелями.

Установка, в зависимости от назначения, выпускается в 15 вариантах поставки.

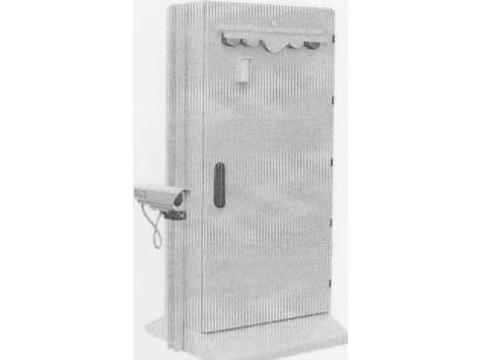

Общий вид установки в варианте поставки УРК-РМ5000А-08Н представлен на рисунке 1.

Рисунок 1. Общий вид установки УРК-РМ5000А-08Н

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Таблица 1

Наименование характеристики	Значение
1	2
Диапазон измерения средней скорости счета от гамма-излучающих источников, с’1	от 10,0 до 15000
11ределы допускаемой основной относительной погрешности измерения средней скорости сне га от гамма-излучающих источников, % Чувствительность к гамма-излучению. (с'’)/МБк: - блоков детектирования (БДП, БДГК1, БДГН1, БДГНК1); -блоков детектирования (БДГ2, БДГК2, БДГН2, БДГНК2)	_±40 приведена в таблице 2 приведена в таблице 3
Диапазон энергий регистрируемого гамма-излучения, кэВ	от 20 до 3000
Диапазон измерения средней скорости счета от нейтронных источников. с’1 Пределы допускаемой основной относительной погрешности измерения средней скорости счета от.нейтронных источников, %, не более	от 0,1 до 150 ±45
Минимальное, обнаруживаемое, количество ядерных и радиоактивных материалов Число ложных срабатываний на 10000 перемещений объекта контроля через контролируемое пространство установки, не более Нестабильность показаний скорости счета установки за время непрерывной работы 24 часа, %, не более________________ Лист 2 из 7	_____приведено в таблице 4 ________________________________1 -----s/zWvi \|\| {Государственный реестр] ]\| 11 1 средств измерений / 1 V \ Республики Беларусь/ // V. \Дла документов/ И

продолжение таблицы 1

1	2
Пределы допускаемой дополнительной относительной погрешности измерения средней скорости счета, %: - при изменении температуры окружающего воздуха от нормальной до минус 30 °C и от нормальной до плюс 50 °C; - при относительной влажности окружающего воздуха 100 % при	±15
температуре плюс 35 °C;	±15
при воздействии синусоидальной вибрации в диапазоне частот от 10 Гц до 55 Гц с амплитудой смещения 0,35 мм;	±15
- при воздействии магнитного поля напряженностью 400 А/м;	±15
-при воздействии радиочастотных электромагнитных полей	±15
Значение мощности потребляемой установкой от сети переменного тока, В-A, не более: -для вариантов поставки: УРК-РМ5000А-01, УРК-РМ5000А-01Н, УРК-РМ5000А-10, УРК-РМ5000А-10Н, УРК-РМ5000А-14, УРК-РМ5000А-15;	60
-для вариантов поставки: УРК-РМ5000А-04, УРК-РМ5000А-04Н, УРК-РМ5000А-05, УРК-РМ5000А-05Н, УРК-РМ5000А-08, УРК-РМ5000А-08Н, УРК-РМ5000А-09, УРК-РМ5000А-09Н, УРК-РМ5000А-12, УРК-РМ5000А-13	50
Габаритные размеры блоков детектирования установки, мм, не более	600x300x1200
Масса, кг, не более: - УРК-РМ5000А-01	530
-УРК-РМ5000А-01Н	570
- УРК-РМ5000А-04	125
- УРК-РМ5000А-04Н	135
- УРК-РМ5000А-05	240
- УРК-РМ5000А-05Н	260
-УРК-РМ5000А-08	160
- УРК-РМ5000А-08Н	170
- УРК-РМ5000А-09	305
- УРК-РМ5000А-09Н	325
-УРК-РМ5000А-10	655
- УРК-РМ5000А-10Н	695
-УРК-РМ5000А-12	125
-УРК-РМ5000А-13	240
- УРК-РМ5000А-14	530
- УРК-РМ5ОООА-15	1250

Таблица 2

Источник	Чувствительность, не менее
Источник	На расстоянии 1,5 м, (с'')/МБк	На расстоянии 3,0 м, (с'^/МБк
■ 24\|Ат	180	45
57Со	, 700	175
137Cs	1100	275
60Со	2000	500
\|3зВа	1600	400
22STh	4370	1250

[ГосумрстмнныЯ мест I Д' измерений \ Рупублики Беларусь

\Дм дсиумитм/

Таблица 3

Источник	Чувствительность, не менее
Источник	На расстбянии 1,5 м, (с'^/МБк	На расстоянии 3,0 м, (с_1)/МБк
М1АпГ~"	290	73
57Со	1100	275
l37Cs	1750	435
6°Со	3200	800
133Ва	2550	635
228'p\|i	7000	2000

Таблица 4

Вариант поставки	Скорость, км/ч,	Параметры зоны контроля,	Минимальные обнаруживаемые количества ядерных материалов			радиоактивных и
	не более	L х Н, м	l37Cs, МБк (мкКи)	wCo, МБк (мкКи)	252Cf, (Pu-a - Be), нейтрон/с	Вид регистрируемого излучения
1	2	3	4	5	6	7
УРК-РМ5000А-01	5 8	3,0x4 6,0x4	0,08 (2,2) 0,28 (7,4)	0,045 (1,2) 0,15 (4,0)	-	гамма-излучение
УРК-РМ5000А-01Н	8 20	6,0x4 6,0x4	0,21 (5,7) 0,31 (8,4)	0,12 (3,2) 0,17 (4,6)	-	гам м а- излучение
УРК-РМ5000А-04	5	1,5x2	0,14 (3,8)	0,08 (2,2)	-	гамма-излучение
УРК-РМ5000А-04Н	5	1,5x2	0,11 (3,0)	0,06 (1,6)	-	гамма-излучение
УРК-РМ5000А-05	5 8	3,0x2 6,0x2	0,1 (2,7) 0,38 (Ю,3)	0,055 (1,5) 0,21 (5,7)	...	гам ма-изл учение
УРК-РМ5000А-05Н	5 8	3,0x2 6,0x2	0,08 (2,2) 0,29 (7,8)	0,045 (1,2) 0,16 (4,3)		гамма-излучение
УРК-РМ5000А-08	5	1,5x2	0,14 (3,8)	0,08 (2,2)	10000	гамма-излучение, нейтронное излучение
УРК-РМ5000А-08Н	5	1,5x2	0,11 (3,0)	0,06 (1,6)	10000	гамма-излучение, нейтронное излучение
УРК-РМ5000А-09	5 8	3,0x2 6,0x2	0,1 (2,7) 0,38 (Ю,3)	0,055 (1,5) 0,16 (4,3)	7000 17000	гамма-излучение, нейтронное излучение
УРК-РМ5000А-09Н	5 8	3,0x2 6,0x2	0,08 (2,2) 0,29 (7,8)	0,045 (1,2) 0,15 (4,0)	7000 17000	гамма-излучение, нейтронное излучение
УРК-РМ5000А-010	5 8	3,0x4 6,0x4	0,08 (2,2) 0,28 (7,6)	0,12 (3,2) 0,17 (4,6)	6000 12000	гамма-излучение, нейтронное излучение
УРК-РМ5000А-01 ОН	8 20	6,0x4 6,0x4	0,21 (5,7) 0,31 (8,4)	0,16 (4,25) 0,23 (6,26)	12000 21000	гамма-излучение,

к^дяи№бма^ 7

продолжение таблицы 4

1	2	3	4	5	6	7
У РК-РМ5000А-012	5	1,5x2	—	—	9000	нейтронное излучение
УРК-РМ5000А-013	5 8	3,0x2 6,0x3			6000 15000	нейтронное излучение
У РК-РМ5000А-014	5 8 20	3,0x4 6,0x4 6,0x4			5000 12000 21000	нейтронное излучение
УРК-РМ5000А-015	8 20	6,0x4 6,0x4 1	0,21 (5,7) 0,31 (8,4)	0,12 (3,2) 0,17 (4,6)	8500 14000	гамма-излучение, нейтронное излучение
