Анализаторы кислорода циркониевые ZR402G/ZR22G, ZR202G (далее — анализаторы) предназначены для измерения концентрации кислорода в газах горения в котлах и других промышленных печах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 4757 11 |
| Наименование | Анализаторы кислорода циркониевые ZR402G / ZR22G, ZR202G |
| Год регистрации | 2011 |
| Номер сертификата | 7434 |
| Дата регистрации | 2011-10-27 |
| Срок действия | 2016-10-27 |
| Получатель сертификата | фирма "Yokogawa Electric Corporation", Япония (JP) |
Производитель / Заявитель
фирма "Yokogawa Electric Corporation"
Адрес: No.365, Xinglong Street, Industry Pa, представительство в России: 129090, г. Москва, Грохольский пер., 13, строение 2
Контакты: +7 495 737-78-68 / 71 933-85-90 / info@ru.yokogawa.com
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Метрологическое обеспечение | Метрологически обеспечены на территории Республики Беларусь при наличии ПГС, допущенных к применению в Республике Беларусь. |
| Методика поверки | Поверка проводится по МРБ МП. 2199-2012 (извещение №1). |
Поверители
Скачать
|
Описание типа РБ 03 09 4757 11 [2011-01-01]
rb-03-09-4757-11_2011-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 4757 11 [2012-03-21]
rb-03-09-4757-11_2012-03-21.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 4757 11 [2015-10-07]
rb-03-09-4757-11_2015-10-07.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы кислорода циркониевые ZR402G/ZR22G, ZR202G (далее — анализаторы) предназначены для измерения концентрации кислорода в газах горения в котлах и других промышленных печах.
Область применения - энергетика, нефтехимическая промышленность, а также предприятия других отраслей экономики.
Описание
Принцип действия анализаторов основан на зависимости электродвижущей силы циркониевой электрохимической ячейки от содержания кислорода в анализируемом газе.
Анализатор состоит из двух основных блоков: датчика и измерительного преобразователя.
Анализаторы выпускаются двух модификаций:
- анализатор интегрального типа ZR202G (исполнение ZR202S);
- анализатор раздельного типа: датчик ZR22G (исполнение ZR22S) с преобразователем ZR402G.
В анализаторе интегрального типа датчик и преобразователь объединены.
Преобразователь ZR402G оборудован жидкокристаллическим сенсорным дисплеем, который отображает измеряемые параметры, тренды измеренной концентрации кислорода, вспомогательные данные для обслуживания (температура ячейки, температура холодного спая, максимальная/минимальная концентрация кислорода, сообщения состояния, сигнализации и ошибок), ход процесса калибровки, а также позволяет произвести конфигурирование преобразователя.
Анализатор интегрального типа ZR202S и датчик ZR22S могут применяться во взрывоопасной зоне (маркировка взрывозащиты lExdIIBT2/H2). Преобразователь ZR402G, используемый совместно с датчиком ZR22S, применяется за пределами взрывоопасной зоны.
Анализатор обеспечивает обмен информацией с внешними приборами через цифровую связь по протоколу обмена HART.
Место нанесения знака поверки указано в приложении.

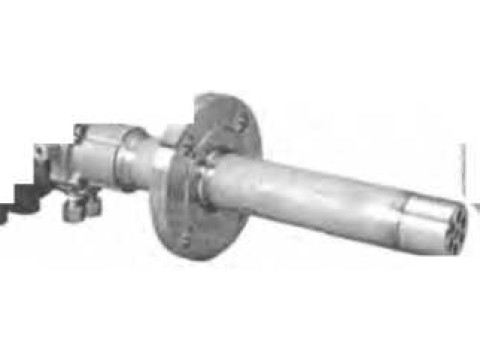

Внешний вид анализаторов представлен на рисунке 1.
