Анализаторы серы рентгеновские энергодисперсионные АСЭ-2
| Номер в ГРСИ РФ: | РБ 03 09 4433 14 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | ОАО НПП "Буревестник", г. Санкт-Петербург |
Анализатор серы рентгеновский энергодисперсионный АСЭ-2 (далее - анализатор) предназначен для измерения массовой доли серы в бензинах (неэтилированных), дизельном топливе, сырой нефти, керосине, нефтяных остатках, основах смазочных масел, гидравлических маслах, реактивных топливах, и других дистиллятных нефтепродуктах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 4433 14 |
| Наименование | Анализаторы серы рентгеновские энергодисперсионные АСЭ-2 |
| Год регистрации | 2014 |
| Номер сертификата | 9060 |
| Дата регистрации | 2014-04-02 |
| Срок действия | 2018-07-11 |
| Получатель сертификата | НПП "Буревестник", ОАО, г. Санкт-Петербург, Россия (RU) |
Производитель / Заявитель
НПП "Буревестник", ОАО
Адрес: пр. Малоохтинский, д. 68, 195112, г. Санкт-Петербург
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Анализаторы метрологически обеспечены в Республике Беларусь при наличии соответствующих ГСО массовой доли серы в минеральном масле - ГСО 9515-2010 (ГСО РБ 2527-12), ГСО 9516-2010 (ГСО РБ 2528-12), ГСО 9407 -2009, ГСО 9416-2009 (ГСО РБ 2354-11), внесенных в Госреестр СИ РБ (раздел 2). |
| Методика поверки | Поверка проводится по: по документу Яб2.809.121РЭ (2008 г.)(для средств измерений, изготовленных до 01.08.2013); документу Яб2.809.121РЭ (2013 г.)(для средств измерений, изготовленных после 01.08.2013). |
| Признание поверки | Первичная при выпуске из производства: Тест-Санкт-Петербург (номер реестра - №019, шифр поверительного клейма - СП)(НТК №07-10). |
Поверители
Скачать
|
Описание типа РБ 03 09 4433 14 [2010-10-22]
rb-03-09-4433-14_2010-10-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 4433 14 [2014-06-24]
rb-03-09-4433-14_2014-06-24.pdf
|
Скачать |
Описание типа
Назначение
Анализатор серы рентгеновский энергодисперсионный АСЭ-2 (далее - анализатор) предназначен для измерения массовой доли серы в бензинах (неэтилированных), дизельном топливе, сырой нефти, керосине, нефтяных остатках, основах смазочных масел, гидравлических маслах, реактивных топливах, и других дистиллятных нефтепродуктах.
Описание
Анализатор представляет собой стационарный прибор, в основе работы которого лежит метод энергодисперсионной рентгенофлуоресцентной спектрометрии, основанный на измерении интенсивности рентгеновского излучения серы в стандартном образце или исследуемой пробе и интенсивности рассеянного излучения углеводородной матрицы, являющейся основой образца. Измеренное значение интегральной интенсивности серы пропорционально ее содержанию в образце.
Флуоресцентное излучение серы регистрируется газонаполненным, отпаянным, пропорциональным счетчиком, преобразуясь в нем в электрический сигнал, который затем поступает на вход предусилителя. Далее импульс напряжения усиливается регулируемым усилителем, формируется и поступает в аналого-цифровой спектрометрический преобразователь напряжение-код (АЦП). На выходе АЦП формируется цифровой код, соответствующий амплитуде импульса и определяющий номер канала, в который заносится единица, обозначающая факт регистрации импульса. Частота следования импульсов определенной амплитуды пропорциональна содержанию серы в образце. Последовательность импульсов различной амплитуды образует спектр излучения образца. Спектр обрабатывается микропроцессорным устройством и выводится на экран дисплея или принтер. Внешний вид анализатора с указанием места пломбировки от несанкционированного доступа представлен на рисунке 1.
КОПИ
Генеральный директор

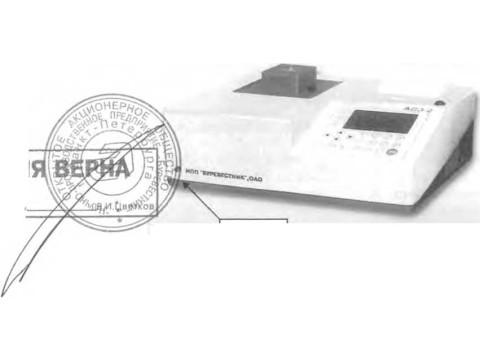

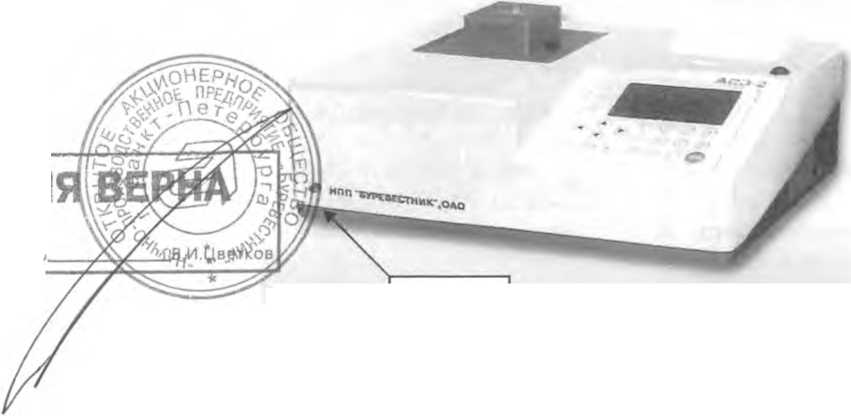

Рисунок 1 -Анализатор серы рентгеновский энергодисперсионный АСЭ-2, внешний вид с указанием места пломбировки от несанкционированного доступа.
Пломба
Программное обеспечение
Управление анализатором, обработка спектра и вычисление массовой доли серы в нефтепродуктах производится с использованием программного комплекса «Программа для
Лист № 2
Всего листов 4 встроенного компьютера энергодисперсионного рентгеновского анализатора серы АСЭ-2», предустановленного в устройство микропроцессорное прибора.
Защита программного обеспечения от несанкционированных изменений обеспечивается расчетом цифровых идентификаторов по команде пользователя с выводом их на дисплей анализатора.
Идентификационные данные ПО анализатора приведены в таблице 1.
Программное обеспечение является метрологически значимым, поскольку определяет процесс управления анализатором и алгоритм проведения измерений на нем.
Уровень защиты ПО - «С» по МИ 3286-2010.
Таблица 1 Идентификационные данные ПО анализатора
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма метрологической значимой части ПО) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Программа для встроенного компьютера энергодисперсионного рентгеновского анализатора серы АСЭ-2 |
АСЭ-2 |
ЯБ 00180-01 Версия 2.3.0.1 |
0x3A6F |
CRC16 Poly:0x8005 1п-it:0x0000 Re-f!n:True RefOut:True Xor0ut:0x0000 |
Технические характеристики
Основные метрологические и технические характеристики анализатора приведены в таблице 2.
Таблица 2.
|
Наименование характеристики |
Значение характеристики |
|
1 Диапазон измерений массовой доли серы, % |
от 0,0005 до 5,00 |
|
2 Пределы допускаемой относительной погрешности в режиме измерений массовой доли серы, %: в диапазоне от 0,0005 % до 0,10 % вкл. в диапазоне св. 0,10 % до 5,00 % |
±(2,4194-С'0,464) ±(7,0408 - 0,4082-С) где С- измеренное значение массовой доли серы, % |
|
3 Повторяемость показаний г (Р=0,95), %, не более |
(0,0188С +0,0008) где С- значение массовой доли серы, % |
|
4 Статистический предел обнаружения за 600 с, %, не более |
0,0003 |
|
5 Предел допускаемой основной относительной погрешности в режиме измерений скорости счета, % |
0,5 |
|
6 Время непрерывной работы, ч, не менее '1 |
17 |
|
7 Напряжение питания от сети переменного тока частотой (50±1) Гц, В |
220 ±22 |
|
8 Мощность, потребляемая анализатором, В-A, не более |
100 |
|
9 Габаритные размеры, мм, не более длина ширина высота |
470 350 215 |
|
10 Масса, кг, не более |
15 |
|
11 Полный средний срок службы, лет |
6 |
|
12 Наработка до отказа, ч, не менее |
1000 |
|
13 Условия эксплуатации: - диапазон температуры окружающего воздуха, °C - диапазон атмосферного давления, кПа - относительная влажность воздуха при 25 °C, % |
от 10 до 35 от 84 до 107 до 80 |
Знак утверждения типа
Знак утверждения типа наносится на титульные листы руководства по эксплуатации и паспорта методом компьютерной печати и на фирменную планку анализатора, фотохимическим методом.
Комплектность
Комплектность анализатора приведена в таблице 3.
Таблица 3.
|
Наименование и условное обозначение |
Обозначение документа |
Количество |
|
Анализатор серы рентгеновский энергодисперсионный АСЭ-2 с установленным программным обеспечением Яб 00180-01 |
Я62.809.121 |
1 шт. |
|
Комплект запасных частей, инструмента, принадлежностей и сменных частей согласно Я62.809.121 ЗИ, включая контрольные и государственные стандартные образцы. |
1 комплект | |
|
Комплект эксплуатационных документов согласно ведомости Я62.809.121 ВЭ |
1 комплект | |
|
Ведомость эксплуатационных документов |
Я62.809.121 ВЭ |
1экз. |
Поверка
осуществляется по документу Я62.809.121РЭ (раздел 11), утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в мае 2013 г.
Основные средства поверки - государственные стандартные образцы массовой доли серы в минеральном масле: ГСО 9515-2010, 9516-2010, 9407-2009, 9416-2009 или иные стандартные образцы с метрологическими характеристиками не хуже указанного.
Сведения о методах измерений
Сведения о методиках измерений приведены в разделе 8 руководства по эксплуатации Я62.809.121 РЭ, а также в следующих стандартах на методы испытаний нефтепродуктов: ГОСТ Р 51947-2002 «Нефть и нефтепродукты. Определение серы методом энерго дисперсионной рентгенофлуоресцентной спектрометрии»;
ASTM D 4294-98 «Нефтепродукты. Определение серы методом энергодисперсионной рентгенофлуоресцентной спектрометрии»;
ASTM D 6445-99 «Стандартное определение серы в бензине методом энергодисперсионной рентгенофлуоресцентной спектрометрии»;
ISO 20847-2004 «Нефтепродукты. Определение содержания серы в топливе для двигателей внутреннего сгорания. Рентгеновская флуоресцентная спектрометрия на основе энергетической дисперсии».
Нормативные документы
Технические условия ТУ 4276-072-00227703-2006.
Рекомендации к применению
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
