Спектроанализаторы лазерные ЛСА

Назначение

Спектроанализаторы лазерные ЛСА (в дальнейшем - спектроанализаторы) предназначены для качественного и количественного определения химического состава различных твердых материалов -металлов, шлаков, стекол, керамики, полупроводников, кристаллов и минералов по эмиссионным атомным спектрам плазмы, образующейся при воздействии сфокусированного лазерного излучения на поверхности образца.

Область применения - производственные и научно-исследовательские лаборатории различного профиля для решения аналитических задач в металлургии, машиностроении, приборостроении, электронной, полупроводниковой и химической промышленности, геологии, криминалистике, археологии и т.п.

Описание

Спекктроанализаторы представляют собой автоматическую многоэлементную аналитическую систему, управляемую с помощью компьютер.

Источником анализируемого излучения является плазма исследуемого образца. Для возбуждения плазмы используется двухимпульсный лазер (X = 1064 нм, тп ~ 10 нс).

Луч лазера фокусируется с помощью оптической системы на поверхность исследуемого образца. При этом первый импульс лазера вызывает выброс исследуемого вещества с поверхности образца и перевод его в плазменное состояние. Второй импульс с интервалом единицы микросекунд активирует плазму вещества и вызывает мощную эмиссию излучения.

Излучение плазменного факела собирается конденсором на торце световода и далее через световод поступает на вход (оптическую щель) спектрального блока, где с помощью оптических элементов разлагается на составляющие спектра, которые фокусируются на поверхность фотоприемного устройства.

Фотоприемное устройство выполнено на ПЗС линейках и обеспечивает преобразование импульсов света в электрические сигналы, которые предварительно обрабатываются с помощью аппаратных и программных средств, а затем передаются в ПЭВМ для последующей обработки и анализа.

Схема с указанием места нанесения знака поверки приведена в приложении A.

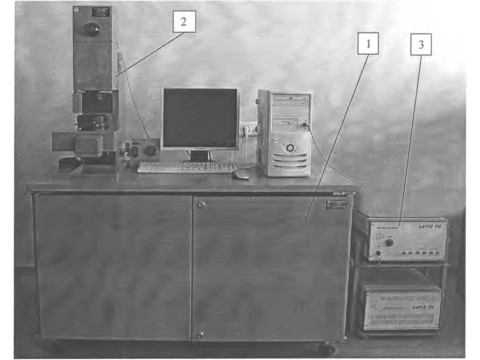

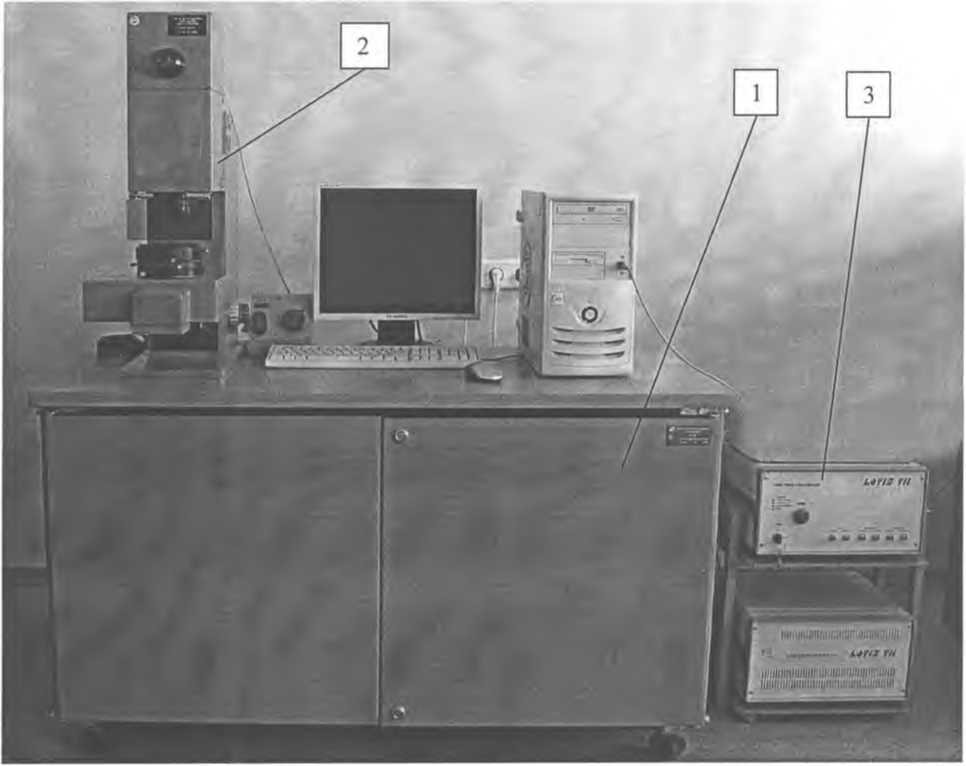

Внешний вид спектроанализатора приведен на рисунке 1.

стш ]/ИЗ

Д"Я дояумснтсв

Рисунок 1

1 Блок спектральный

2 Блок фокусировки, наблюдения и регистрации

3 Лазер LG215-20

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 Диапазон показаний массовой доли элементов от 0,001 % до 30 %.

2 Диапазон измерений массовой доли элементов от 0,01 % до 30 %.

3 Предел обнаружения элементов в сплавах не более:

- марганец - 0,01 %;

- кремний - 0,04 %;

- железо - 0,02 %.

4 Предел допускаемого относительного среднего квадратичного отклонения (ОСКО) результатов измерения массовой доли элементов 7 %.

5 Время непрерывной работы - не менее 8 ч.

6 Потребляемая мощность от сети переменного тока

(230±10)% - не более 2000 В А.

7 Масса спектроанализатора - не более 160 кг.

8 Диапазон рабочих температур от 10 °C до 27 °C.

9 Средний срок службы - не менее 5 лет.

Знак утверждения типа

Знак утверждения типа наносят на планку, установленную на лицевой стороне блока фокусировки, наблюдения и регистрации и блока спектрального, методом гравирования, а также на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки спектроанализатора приведен в таблице 1.

Таблица 1

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Спектроанализатор лазерный ЛСА. Технические условия ТУВУ 100379519.012-2008.

Спектроанализатор лазерный ЛСА. Методика поверки МРБ МП. 1890-2009.

Заключение

Спектроанализаторы лазерные ЛСА соответствуют технических условий ТУ BY 100379519.012-2008.

Научно-исследовательский центр испытаний

средств измерений и техники

Минск, Старовиленский тракт 93, тел. 334 98 13

Аттестат аккредитации № BY 112.02.1.0.0025.
