Приборы измерительные щитовые серии К3

Номер в ГРСИ РФ:	РБ 03 13 1621 14
Раздел:	Средства измерений электрических величин [13]
Производитель / заявитель:	"Omron Corporation", Япония

Скачать

Описание типа РБ 03 13 1621 14 [2014-07-31]

rb-03-13-1621-14_2014-07-31.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

1 (риборы измерительные щитовые серии КЗ предназначены для измерения аналоговых сигналов напряжения и силы постоянного тока и отображения измерительной информации в визуальной форме.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 13 1621 14
Наименование	Приборы измерительные щитовые серии К3
Год регистрации	2014
Номер сертификата	9084
Дата регистрации	2014-04-24
Срок действия	2019-04-24
Получатель сертификата	фирма "OMRON Corporation", Япония (JP), Китай (CH)

Производитель / Заявитель

фирма "OMRON Corporation", Япония, Китай

Адрес: Shiokoji Horikawa, Shimogyo-ku, Kyoto, 600-8530

Поверка

Межповерочный интервал / Периодичность поверки	24 мес.
Методика поверки	Поверка проводится по МП.МН 1199-2002 (в редакции извещения об изменении №2).

Поверители

Скачать

Описание типа РБ 03 13 1621 14 [2014-07-31]

rb-03-13-1621-14_2014-07-31.pdf

Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Область применения нефте и газодобыча, транспортировка нефти и газа, нефтепереработка. нефтехимия, химия, металлургия, энергетика и другие отрасли промышленности.

Описание

Приборы представляют собой базовые измерительные устройства, дополнительно комплектуемые платами дискретных или аналоговых выходов, а также коммуникационными плазами (RS232C. RS422. RS485). Приборы обеспечивают восприятие измерительной информации, представленной унифицированными сигналами напряжения постоянного гока и силы постоянного тока.

Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в Приложении к описанию типа.

Внешний вид приборов предс тавлен па рисунке 1.

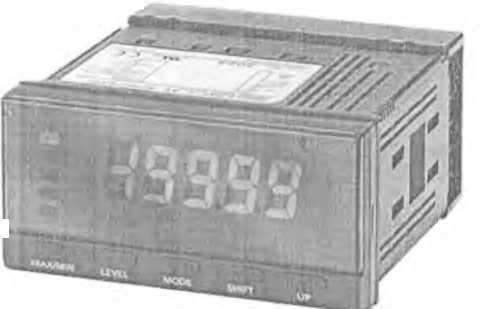

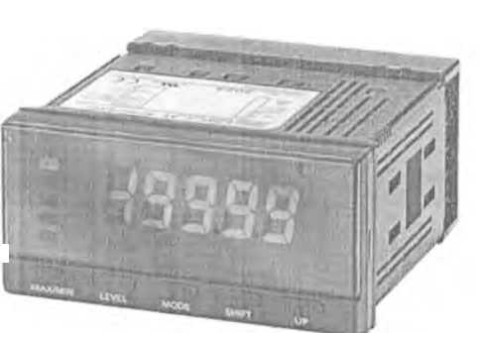

Рисунок 1. Внешний вид приборов

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики представлены в таблицах 1 2.

Таблица 1_ ___ ____ ____ __■_____

Характеристика	Значение
Характеристика	K3MA-J
/Диапазон измерения напряжения постоянного тока	от 1 до 5 В от 0 до 5 В от минус 5 до плюс 5 В от минус 10 до плюс 10В
Диапазон измерения силы постоянного тока	от 0 до 20 мА от 4 до 20 мА
Пределы допускаемой основной погрешности измерения сигналов напряжения постоянного тока в диапазонах: - от 1 до 5 В; - от 0 до 5 В; - от минус 5 до плюс 5 В; - от минус 10 до плюс 10В	±(0,1% от диапазона 11 ед. мл. разр.) (при температуре (23 ±3) °C) ±(0,1% от диапазона + 1 ед. мл. разр.) (при температуре (231-5) °C)
Пределы допускаемой основной погрешности измерения сигналов силы постоянного тока в диапазонах: - от 0 до 20 мА; - от 4 до 20 мА	±(0,1% от диапазона 1 1 ед. мл. разр.) (при температуре (23±3) °C)
Пределы допускаемой дополнительной погрешности измерения сигналов напряжения постоянного тока, вызванной изменением температуры воздуха на 1 °C в условиях эксплуатации, в диапазонах: - от 1 до 5 В; - от 0 до 5 В; - от минус 5 до плюс 5 В; - от минус 10 до плюс 10В	±(0,03% от диапазона -11 ед. мл. разр.) (в диапазоне от 26 до 36 °C) ±(0,3% от диапазона ±1 ед. мл. разр.) (в диапазоне от 36 до 46 °C) 1 (0,4% от диапазона 11 ед. мл. разр.) (при температуре более 46 °C)
Пределы допускаемой дополнительной погрешности измерения сигналов силы постоянного тока, вызванной изменением температуры воздуха на 1 °C в условиях эксплуатации, в диапазонах: - от 0 до 20 мА; - от 4 до 20 мА	±(0,03% от диапазона ±1 ед. мл. разр.) (в диапазоне от 26 до 36 °C) ±(0,3% от диапазона 11 ед. мл. разр.) (в диапазоне от 36 до 46 °C) ±(0,4% от диапазона 11 ед. мл. разр.) (при температуре более 46 °C)
Напряжение и частота питающей сети переменного тока	от 100 до 240 В, 50 Гц
Максимальная потребляемая мощность	6 ВА
Диапазон рабочих температур, °C	от минус 10 до 55
Диапазон температур хранения и транспортирования, °C Габаритные размеры, мм, не более	от минус 25 до 65 101,2x98,3x48
Масса, кг, не более _ Степень защиты оболочки по ГОСТ 14254 (передняя иапель/задняя сторона)	0,200 ! IP66/IP20

Таблица 2

Характеристика	___ Значение K3IIB-V
Диапазон измерения напряжения постоянного тока	от 0,00 до 199,99 мВ от 0,000 до 19,999 мВ от минус 100 до плюс 100 мВ от минус 199,99 до плюс 199,99 мВ
Пределы допускаемой основной погрешности измерения сигналов напряжения постоянного тока в диапазонах при темпсратуэе (23±5) °C: - от 0,00 до 199,99 мВ - от 0,000 до 19,999 мВ - от минус 100 до плюс 100 мВ - от минус 199,99 до плюс 199,99 мВ	±(0,1% диапазона 1 1 ед. мл. разр.) ±(0,1% диапазона ± 5 ед. мл. разр.) ±(0,1% диапазона 1 3 ед. мл. разр.) ±(0,1% диапазона ± 1 ед. мл. разр.)
Пределы дополнительной погрешности измерения сигналов напряжения постоянного тока, вызванной изменением температуры воздуха на 1 °C в условиях эксплуатации, в диапазонах: - от 0,00 до 199,99 мВ - от 0,000 до 19,999 мВ - от минус 100 до плюс 100 мВ - от минус 199,99 до плюс 199,99 мВ	±(0,03% от диапазона -11 ед. мл. разр.}) (в диапазоне от 26 до 36 °C) ±(0,3% от диапазона ±1 ед. мл. разр.) (в диапазоне от 36 до 46 °C) ±(0,4% от диапазона 1-1 ед. мл. разр.) (при температуре более 46 °C)
Напряжение и частота питающей сети переменного тока	от 100 до 240 В, 50 Гц 24 В, 50 Гц
Напряжение питания постоянного тока______ Максимальная потребляемая мощность___________ Диапазон рабочих температур, °C_____ Диапазон температур хранения и транспортирования, °C	24 В 1SBA/11 ВА(7Вт) от минус 10 до 5 5 от минус 25 до 65
Габаритные размеры, мм, не более Масса, кг, не более	101,2x98,3x48 0,300
Степень защиты оболочки по ГОСТ 14254 (передняя панель/задняя сторона)	IP66/IP20
