Магазины электрического сопротивления серии МС-3, МС-6, МС-9

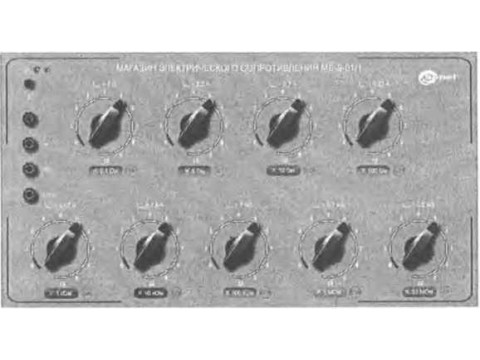

Магазины электрического сопротивления серии МС-3, МС-6, МС-9 (Фото 2)

Номер в ГРСИ РФ:	РБ 03 13 5420 14
Раздел:	Средства измерений электрических величин [13]
Производитель / заявитель:	ООО "СОНЭЛ", г. Москва

Скачать

Описание типа РБ 03 13 5420 14 [2014-07-01]

rb-03-13-5420-14_2014-07-01.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Магазины электрического сопротивления МС-3, МС-6, МС-9 (далее - магазины) предназначены для воспроизведения меры электрического сопротивления.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 13 5420 14
Наименование	Магазины электрического сопротивления серии МС-3, МС-6, МС-9
Год регистрации	2014
Номер сертификата	9089
Дата регистрации	2014-04-24
Срок действия	2017-10-29
Получатель сертификата	ООО "СОНЭЛ", г. Москва, Россия (RU)

Производитель / Заявитель

ООО "СОНЭЛ"

Адрес: Каширское шоссе, д. 65, г. Москва, 115583

Контакты: +7 (495) 287-43-53 / info@sonel.ru

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МИ 1695-87.
Признание поверки	Первичная при выпуске из производства: ООО "СОНЭЛ" (номер реестра - №1201, шифр поверительного клейма - ВВО)(НТК №04-14).

Поверители

Скачать

Описание типа РБ 03 13 5420 14 [2014-07-01]

rb-03-13-5420-14_2014-07-01.pdf

Скачать

Описание типа

Назначение Описание Технические характеристики Знак утверждения типа Комплектность Поверка Сведения о методах измерений Нормативные документы Рекомендации к применению

Назначение

Магазины применяется как эталонное оборудование для поверки измерителей электрического сопротивления, в том числе по параметрам: сопротивление заземления, напряжение прикосновения, сопротивление постоянному току.

Описание

Магазины электрического сопротивления представляют собой средства измерений, воспроизводимые меру электрического сопротивления. На передней панели магазинов расположены два однополюсных гнезда (четыре для МС-3-01, МС-6-01, МС-9-01) для подключения соединительных проводов, разъем защитного заземления, рукоятки поворотных переключателей декад. Конструктивно магазины выполнены в металлическом корпусе.

Общий вид магазинов представлен на рисунке 1.

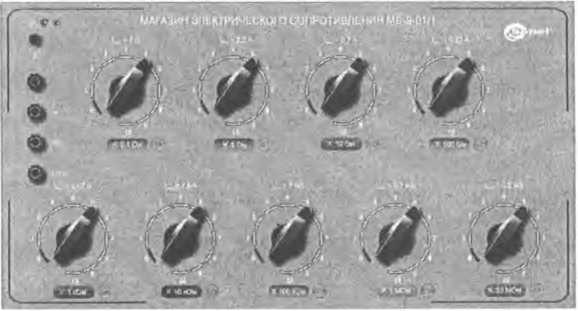

Рисунок 1 - Фотография общего вида магазинов электрического сопротивления.

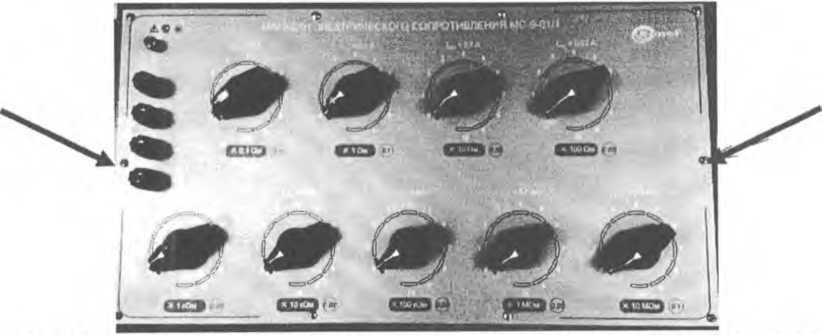

Рисунок 2 - Схема пломбировки от несанкционированного доступа магазинов электрического сопротивления.

Технические характеристики

Магазины электрического сопротивления серии МС-3, МС-6, МС-9 подразделяются на следующие модели:

- МС-3: МС-3-01/1, МС-3-01/2, МС-3-01/3, МС-3-100/1, МС-3-100/2, МС-3-1ОО/3, MC-3-100k/l, МС-З-ЮОк/2, МС-З-ЮОк/З;

- МС-6: МС-6-01/1, МС-6-01/2, МС-6-01/3, МС-6-100/1, МС-6-100/2, МС-6-100/3;

- МС-9: МС-9-01/1, МС-9-01/2, МС-9-01/3.

Основные метрологические и технические характеристики магазинов электрического сопротивления серии МС-3, МС-6, МС-9 представлены в таблицах 1—6.

Таблица 1 - Основные метрологические характеристики магазинов МС-3-01/1, МС-3-01/2,

МС-3-01	/3
№ секции	Диапазон секции	р 1 max	Imax	Класс точности для модели МС-3-01/1	Класс точности для модели МС-3-01/2	Класс точности для модели МС-3-01/3
1	10 х 0,1 Ом	5 Вт	7 А	0,5	1,0	1,0
2	10x1 Ом	5 Вт	2,2 А	0,1	0,2	0,5
3	10 х Ю Ом	5 Вт	0,7 А	0,05	0,2	0,5
Таблица МС-3-1С	2 - Основные метрологические характеристики магазинов МС-3-101 Ю/3					3/1, МС-3-100/2,
№ секции	Диапазон секции	р 1 max	Imax	Класс точности для модели МС-3-100/1	Класс точности для модели МС-3-100/2	Класс точности для модели МС-3-100/3
1	10 х ЮО Ом	5 Вт	0,22 А	0,05	0,2	0,5
2	10 х 1 кОм	5 Вт	0,07 А	0,05	0,2	0,5
3	10 х Ю кОм	5 Вт	7 мА	0,05	0,2	0,5
Таблица МС-3-1С	3 - Основные метрологические характеристики магазинов MC-3-100k/l, МС-3-100к/2, >0к/3
№ секции	Диапазон секции	р 1 max	Imax	Класс точности для модели МС-3-100 VI	Класс точности для модели MC-3-100V2	Класс точности для модели MC-3-100V3
1	10 х ЮО кОм	3 Вт	5 мА	0,05	0,2	0,5
2	10 х 1 МОм	0,5 Вт	0,7 мА	0,05	0,2	0,5
3	10 х Ю МОм	0,5 Вт	0,2 мА	0,1	0,2	0,5
Таблица МС-6-01	4 - Основные /3	метрологические характеристики магазинов МС-6-(				)1/1, МС-6-01/2,
№ секции	Диапазон секции	р 1 max	Imax	Класс точности для модели МС-6-01/1	Класс точности для модели МС-6-01/2	Класс точности для модели МС-6-01/3
1	10 х 0,1 Ом	5 Вт	7 А	0,5	1,0	1,0
2	10 х 1 Ом	5 Вт	2,2 А	0,1	0,2	0,5
3	10 х Ю Ом	5 Вт	0,7 А	0,05	0,2	0,5
4	10 х ЮО Ом	5 Вт	0,22 А	0,05	0,2	0,5
5	10x1 кОм	5 Вт	0,07 А	0,05	0,2	0,5
6	10 х Ю кОм	5 Вт	7 мА	0,05	0,2	0,5
Таблица МС-6-К	5 - Основные метрологические характеристики магазинов МС-6-10 )0/3					3/1, МС-6-100/2,
№ секции	Диапазон секции	р 1 max	Imax	Класс точности для модели МС-6-100/1	Класс точности для модели МС-6-100/2	Класс точности для модели МС-6-100/3
1	10 х ЮО Ом	5 Вт	0,22 А	0,05	0,2	0,5
2	10x1 кОм	5 Вт	0,07 А	0,05	0,2	0,5
3	10 х Ю кОм	5 Вт	7 мА	0,05	0,2	0,5
4	10 х ЮО кОм	3 Вт	5 мА	0,05	0,2	0,5
5	10 х 1 МОм	0,5 Вт	0,7 мА	0,05	0,2	0,5
6	10x10 МОм	0,5 Вт	0,2 мА	0,1	0,2	0,5

Таблица 6 - Основные метрологические характеристики магазинов МС-9-01/1, МС-9-01/2,

МС-9-01/3

№ секции	Диапазон секции	Ртах	Imax	Класс точности для модели МС-9-01/1	Класс точности для модели МС-9-01/2	Класс точности для модели МС-9-01/3
1	10 х 0,1 Ом	5 Вт	7 А	0,5	1,0	1,0
2	10 х 1 Ом	5 Вт	2,2 А	0,1	0,2	0,5
3	10 х Ю Ом	5 Вт	0,7 А	0,05	0,2	0,5
4	10 х ЮО Ом	5 Вт	0,22 А	0,05	0,2	0,5
5	10 х 1 кОм	5 Вт	0,07 А	0,05	0,2	0,5
6	10 х Ю кОм	5 Вт	7 мА	0,05	0,2	0,5
7	10 х ЮО кОм	3 Вт	5 мА	0,05	0,2	0,5
8	10x1 МОм	0,5 Вт	0,7 мА	0,05	0,2	0,5
9	10 х Ю МОм	0,5 Вт	0,2 мА	0,1	0,2	0,5

Примечания:

1 • Ртах - максимально допустимая мощность для одной ступени декады;

2 . Imax - максимально допустимое значение силы тока для декады.

Таблица 7 - Дополнительные технические характеристики магазинов

Параметр	МС-3	МС-6	МС-9
Габаритные размеры, мм	215 х 130 х 150	550 х 130 х 150	550 х 260 х 150
Масса, не более, кг	3	6	9
Климатические условия применения: - температура, °C - влажность, % - атмосферное давление, мм. рт. ст.	от 10 до 35 от 25 до 80 от 630 до 800
Условия хранения: - температура, °C - влажность, %	от минус 20 до 60 от 25 до 80
Степень защиты корпуса	IP40
Электрическая прочность изоляции	2 кВ
Сопротивление изоляции	> ЮГОм

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на переднюю панель корпуса магазинов в виде наклейки со стойким к истиранию покрытием.

Комплектность

Таблица 8 - Комплект поставки магазинов

Наименование	Количество
Магазин электрического сопротивления серии МС	1 шт.
Руководство по эксплуатации	1 шт.
Паспорт	1 шт.
Свидетельство о поверке	1 шт.

Поверка

Проводится в соответствии с МИ 1695-87 «Меры электрического сопротивления многозначные, применяемые в цепях постоянного тока. Методика поверки».

Межповерочный интервал - 1 год.

Перечень основных средств, применяемых при поверке, указан в таблице 9.

Таблица 9 - Перечень основных средств, применяемых при поверке

Тип прибора	Номер в Госреестре	Диапазон измерений, Ом	Предел допускаемой основной погрешности, %
Мост Р3009	5677-76	1О'в-1О,и	0,01 - 1
Мост Щ36	4961-75	Ю^-Ю7	0,01 - 0,02
Мост У401	7362-79	Ю5- 101и	0,0002 - 0,005

Сведения о методах измерений

Методы измерений с помощью измерителей указаны в документе: «Магазины электрического сопротивления серии МС-3, МС-6, МС-9. Руководство по эксплуатации».

Нормативные документы

- ГОСТ 8.028-86 «ГСП. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления».

- ГОСТ 23737-79 «Меры электрического сопротивления. Общие технические условия».

- Приказ Министерства здравоохранения и социального развития Российской Федерации № 1034 от 09 сентября 2011 года «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах и обязательных метрологических требований к ним, в том числе показателей точности».

- Техническая документации ООО «СОНЭЛ».
