Регистраторы напряжения и тока "Парма РК6.05М"
Номер в ГРСИ РФ: | РБ 03 13 3648 14 |
---|---|
Раздел: | Средства измерений электрических величин [13] |
Производитель / заявитель: | ООО "ПАРМА", г. Санкт-Петербург |
Регистраторы напряжения и тока «Парма РК6.05М» (далее по тексту - регистраторы) предназначены для измерения и регистрации параметров электрической энергии в электрических сетях систем электроснабжения общего назначения переменного однофазного и трехфазного тока с номинальной частотой от 45 до 55 Гц и номинальным напряжением 220/380 В, в установившихся режимах работы, в том числе ряда показателей качества электрической энергии, в соответствии с ГОСТ 13109-99.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 13 3648 14 |
Наименование | Регистраторы напряжения и тока "Парма РК6.05М" |
Год регистрации | 2014 |
Номер сертификата | 9094 |
Дата регистрации | 2014-04-24 |
Срок действия | 2017-05-15 |
Получатель сертификата | ООО "ПАРМА", г. Санкт-Петербург, Россия (RU) |
Производитель / Заявитель
ООО "ПАРМА"
Адрес: 198216, г. Санкт-Петербург, Ленинский пр., 140
Контакты: (812)346-86-10 / (812)376-95-03 / E-mail: parma@parma.spb.ru
Поверка
Межповерочный интервал / Периодичность поверки | 24 мес. |
Методика поверки | Поверка проводится по РА1.006.005-01 МП, утвержденной в 2007 г. |
Признание поверки | Первичная при выпуске из производства: Тест-Санкт-Петербург (номер реестра - №019, шифр поверительного клейма - СП)(НТК №01-08); ООО "Парма" (аттестат аккредитации - №РОСС RU.0001.310190, шифр поверительного клейма - ГКК)(НТК №04-14). |
Поверители
Скачать
Описание типа РБ 03 13 3648 14 [2014-06-24]
rb-03-13-3648-14_2014-06-24.pdf
|
Скачать | ||
Описание типа РБ 03 13 3648 14 [2008-04-15]
rb-03-13-3648-14_2008-04-15.pdf
|
Скачать |
Описание типа
Назначение
Регистраторы напряжения и тока «Парма РК6.05М» (далее по тексту - регистраторы) предназначены для измерения и регистрации параметров электрической энергии в электрических сетях систем электроснабжения общего назначения переменного однофазного и трехфазного тока с номинальной частотой от 45 до 55 Гц и номинальным напряжением 220/380 В, в установившихся режимах работы, в том числе ряда показателей качества электрической энергии, в соответствии с ГОСТ 13109-99.
Описание
Принцип действия регистраторов основан преобразовании измеренного значения напряжения и силы переменного тока преобразуются в напряжения, значения которых прямо пропорциональны значениям измеряемых параметров. Полученные напряжения подаются на входы мультиплексора, работой которого управляет программируемая логическая интегральная схема.
Мультиплексор обеспечивает поочередную подачу напряжений на вход аналоговоцифрового преобразователя, который осуществляет их преобразование в цифровые коды, передаваемые в цифровой сигнальный процессор через программируемую логическую интеграл ьную схему.
Цифровой сигнальный процессор осуществляет обработку цифровых кодов, содержащих измерительную информацию, и на основании полученных данных производит расчет параметров напряжения и тока, а также показателей качества электрической энергии.
Управление работой регистратора осуществляет центральный процессор.
Организацию взаимодействия всех элементов осуществляет программируемая логическая интегральная схема.
Регистраторы представляют собой малогабаритный переносной прибор, состоящий из измерительного блока и комплектов измерительных преобразователей тока ИПТ5, ИПТ300, И1ТГ800, ИПТ3000 (далее по тексту ИПТ), по три ИПТ одного типа в комплекте.
Регистраторы имеют шесть изолированных от корпуса измерительных входов: три входа для измерения напряжений в однофазной или трехфазной электрической сети с изолированной или глухо заземленной нейтралью и три входа для измерения силы тока.
Регистратор автоматически производит измерения параметров электрической сети с последующим их усреднением и сохранением в энергонезависимой памяти.
Энергонезависимые часы реального времени позволяют все производимые измерения снабжать временными метками.
Зарегистрированные данные хранятся в энергонезависимой памяти регистратора.
На передней панели регистратора расположены восьмиразрядный дисплей -- предназначен для просмотра текущих значений измеряемых параметров; кнопка «Управление» - для выбора отображаемых на дисплее текущих значений параметров, что позволяет убедиться в правильности подключения к регистратору измерительных каналов напряжения и тока и девяти контактный разъем последовательного порта RS-232 - для подключения регистратора к персональному компьютеру (ПК).
Программное обеспечение (ПО), входящее в комплект поставки регистратора, позволяет осуществлять:
- установку, при необходимости коррекцию показаний часов реального времени;
передачу, получение и редактирование настроек регистратора;
считывание зарегистрированной информации;
- обработку полученных значений;
- оценку соответствия параметров электрической энергии требованиям ГОСТ 13109;
распечатку всех полученных данных.
ПО регистратора может работать на ПК с тактовой частотой 166 МГц и выше, под управлением операционной системы Windows версии "Windows 95" и выше.
Программное обеспечение
Характеристики программного обеспечения (далее по тексту - ПО) приведены в таблице 1.
Системное ПО регистраторов (встроенное) реализовано аппаратно и является метрологически значимым.
Встроенное программное обеспечение регистраторов может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.
Таблица 1 - Характеристики программного обеспечения
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
BooiLoader |
QR Loader v 1 .bin |
vl.01 |
24C3844B787D54E8B4C 791F53A0A1860 |
MD5 |
[ FLEX |
QM605M2.OUT |
v5.1 |
EE2CBF9CD1E4F057E8 ЕА541186BFD22E |
MD5 |
ADSP |
QMETER6.BIN |
v.6.04 |
CA3DB312A6A54F898F 23FF406BDD334C |
MD5 |
MEGA |
QR_Work.bin |
2.21 |
1642E3ACA9589BABCF B66BC06283E7CF |
MD5 |
Poverka605M |
MPoverka605M_Set up vl 2 l.exe |
vl.21 |
6351D902783284EAEBB 244D33919236В |
MD5 |
Transcop |
Transcop AllRegs_v6 59.exe |
v6.59 |
D815087BF4393C6180E B8DFAADDC7DC9 |
MD5 |
FransData |
SctupTrans- Data_vl_74.exe |
vl.74 |
99B366FD00E6775492F 3260DE509D723 |
MD5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «С» в соответствии с МИ 3286-2010.

(1 - Место для нанесения оттиска клейм)

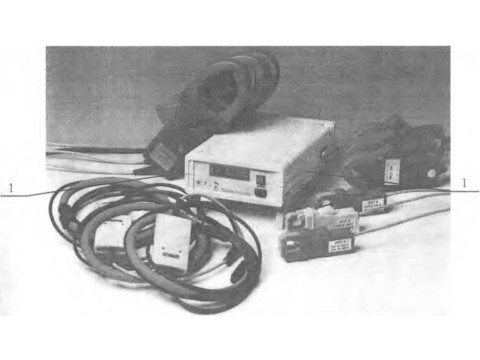

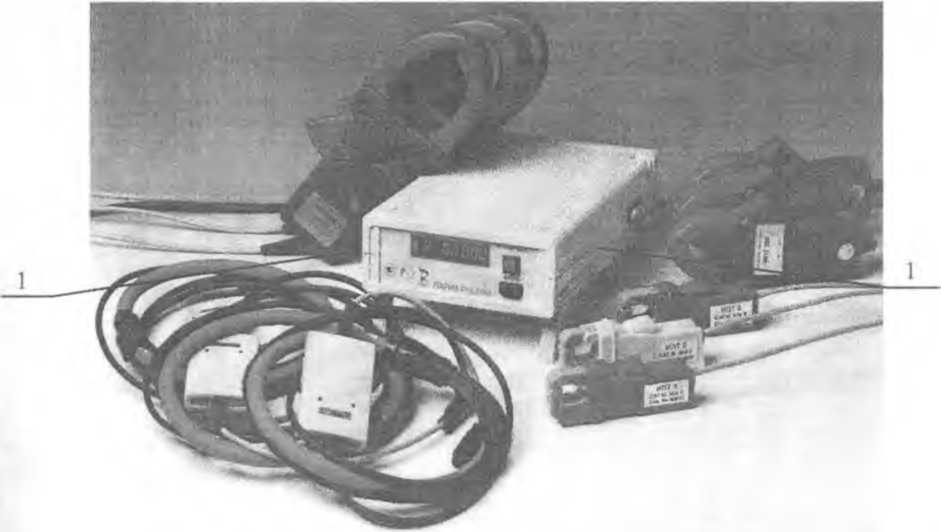

Рисунок 1 - Внешний вид и схема пломбирования от несанкционированного доступа
Технические характеристики
Диапазоны измеряемых величин, а также пределы допускаемых основных погрешностей измерений приведены в таблице 2.
Метрологические характеристики нормированы с учетом влияния программного обеспечения.
Таблица 2 - Диапазоны измерений и пределы допускаемых основных погрешностей
Измеряемая величина |
Обозначение |
Ед. изм. |
Диапазон измерения |
Пределы допускаемой погрешности измерения, абсолютной (ДА), относительной, (5 %) |
Интервал усреднения, с |
I |
2 |
3 |
4 |
5 |
6 |
Напряжение | |||||
Установившееся действующее значение напряжения |
и |
В |
от 30 до 520 |
5±0,25 |
60 |
Установившееся действующее значение междуфазного напряжения |
Гмф |
В |
от 30 до 520 |
5±0,25 |
60 |
Установившееся действующее значение напряжения основной частоты |
Ц» |
В |
от 30 до 520 |
5±0,25 |
60 |
Установившееся действующее значение междуфазного напряжения основной частоты |
в |
от 30 до 520 |
8±0,25 |
60 | |
Установившееся отклонение действующего значения напряжения основной частоты |
6Uy |
% |
от - 30 до 30 |
±0,25 |
60 |
Коэффициент несимметрии напряжений по обратной последовательности основной частоты |
Кт |
% |
от 0 до 30 |
Л±0,3 |
60 |
Коэффициент несимметрии напряжений по нулевой последовательности основной частоты |
Kqv |
% |
от 0 до 30 |
Л±0.5 |
60 |
1 |
2 |
3 |
4 |
5 |
6 |
Установившееся значение частоты |
f |
Гц |
от 45 до 55 |
А±0,03 |
20 |
Установившееся отклонение частоты |
дг |
Гц |
От -5 до 5 |
А±0,03 |
20 |
Коэффициент временного перенапряжения |
Лпер U |
отн.е д. |
от 1,11 до 1,30 |
А±0,022 |
— |
Длительность временного перенапряжения |
Д^иер |
мс |
от 10 до 19999 |
А±10,0 |
— |
20000 до 60000 |
А±20,0 |
— | |||
Глубина провала напряжения |
<?□ иа |
% |
от 10 до 100 |
А±1,0 |
—1— |
.Длительность провала напряжения |
А/„ |
мс |
от 10 до 19999 |
А±10,0 |
— |
20000 до 60000 |
Д±20,0 |
— | |||
■Угол сдвига фаз между каналами напряжения (при 4-х проводной схеме) |
о |
0 ...360 |
Д±0,2 |
— | |
Л'гол сдвига фаз между каналами напряжения (при 3-х проводной схеме) |
О |
0 ...360 |
А±0.3 |
— | |
Сила тока | |||||
.Установившееся действующее значение силы тока основной частоты при использовании ИНТ % |
I |
А |
от 0,05 до 0,999 |
3±1,0 |
60 |
От 1 до 5 |
5±0,5 | ||||
Установившееся действующее значение силы тока основной частоты при использовании ИПТ 300 |
I |
А |
от 10 до 300 |
Д±(0,019-Х+1) |
60 |
Установившееся действующее значение силы тока основной частоты при использовании ИПТ 800 |
I |
А |
от 10 до 100 |
А±(0,019-Х+2) |
60 |
от 100 до 800 |
Д±(0,019-Х+5) | ||||
Установившееся действующее зна-;чение силы тока основной частоты при использовании ИПТ 3000 |
I |
А |
от 3 до 300 |
6±2 |
60 |
от 300 до 3000 |
5±1,5 | ||||
•Установившееся действующее значение силы тока прямой последовательности основной частоты при использовании ИПТ 5 |
1(1) |
А |
от 0,05 до 0,999 |
5±2,0 |
60 |
от 1 до 5 |
5±1,0 | ||||
Установившееся действующее значение силы тока прямой последовательности основной частоты при использовании ИПТ 300 |
I(D |
А |
от 10 до 300 |
А±(0,02-Х+2) |
60 |
Установившееся действующее значение силы тока прямой последовательности основной частоты при использовании ИПТ 800 |
1(1) |
А |
от 10 до 100 от 100 до 800 |
А±(0,02-Х+5) |
60 |
Установившееся действующее значение силы тока прямой последовательности основной частоты при использовании ИПТ 3000 |
1(1) |
А |
от 3 до 300 от 300 до 3000 |
3±3,0 |
60 |
Угол сдвига фаз между каналами напряжения и тока |
О |
от 0 до 3601 ■* |
Д±6,0 |
— | |
от 0 до 360 |
А±3,0 |
— | |||
Активная мощность | |||||
ИПТ 5 |
Р |
кВт |
от 0,0015 до 0,52 |
<5±1,5 |
1 СО8ф 1 >0,17 при l| > 1 А |
от 0,03 до 2,6 |
3±1,0 |
1 1 |
2 |
3 |
4 |
5 |
6 |
ИПТ 300 |
Р |
кВт |
от 0,3 до 156,0 |
Д±(0,03-Х+0,3) |
1 cosrp 1 >0,17 |
ИПТ 800 |
Р |
кВт |
от 0,3 до 52,0 |
Д±(0,035-Х+0,3) |
1 coscp 1 >0,17 |
от 3,0 до 416,0 | |||||
ИПТ 3000 |
Р |
кВт |
от 0,9 до 1560 |
5±3,0 |
I coscp 1 >0,17 |
Реактивная мощность | |||||
ИПТ 5 |
Q |
квар |
от 0,0015 до 0,52 |
5±1,5 |
1 sin (p 1 >0,17 при ll >1 A |
от 0,03 до 2,6 |
5±1,0 | ||||
ИПТ 300 |
Q |
квар |
от 0,3 до 156,0 |
Д±(0,03-Х+0,3) |
1 sin ф 1 >0,17 |
ИПТ 800 |
Q |
квар |
от 0,3до 52,0 |
Д±(0,035-Х+0,3) |
1 sin <p 1 >0,17 |
от 3,0 до 416,0 | |||||
ИПТ 3000 |
Q |
квар |
от 0,9 до 1560 |
6±3,0 |
1 sin q> 1 >0,17 |
Полная мощность | |||||
ИПТ 5 |
S |
кВА |
от 0,0015 до 0,52 |
6±1,5 |
— |
от 0,03 до 2,6 |
8±1,0 | ||||
ИПТ 300 |
S |
кВ А |
от 0,3 до 156,0 |
Д±(0,015-Х+0,3) |
— |
ИПТ 800 |
S |
кВ'А |
от 0,3до 52,0 |
Д±(0,03-Х+0,3) |
— |
от 3,0 до 416,0 | |||||
ИПТ 3000 |
S |
кВ А |
от 0,9 до 1560 |
6±3,0 |
Примечание - X - измеренное значение силы тока, активной, реактивной и полной мощности '* - при силе тока от 10 до 300 Л, для ИПТ 300;
Пределы допускаемой абсолютной погрешности хода встроенных часов не более хЗ с сутки.
Регистрируемое предельное значение глубины провала напряжения, регистратора 100 %.
Максимальное напряжение измеряемой цепи с использованием ИПТ5 на изолированном проводе - 600 В, а на проводе без изоляции 30 В.
Коэффициент искажения синусоидальности кривой напряжения - от 0 до 30 %.
Коэффициент искажения синусоидальности кривой тока - от 0 до 30 %.
Входное сопротивление измерительных цепей напряжения не менее 500 кОм.
Действующее значение напряжения прямой последовательности - от 0 до 520 В.
Регистратор выдерживает в течение 1 минуты перегрузку по напряжению 780 В, действующего значения напряжения переменного тока.
Регистратор выдерживает перегрузку по току в течении 1 минуты в пределах 1,5 кратного действующего значения силы переменного тока конечного значения диапазона измерений. в зависимости от типа ИПТ.
Время установления рабочего режима - не более 60 с.
Продолжительность непрерывной работы регистратора в режиме регистрации, не менее 8 суток.
Потребляемая мощность регистратора не более 30 В-А.
Напряжение питания:
Электропитание регистратора должно осуществляться от сети переменного тока напряжением от 154 до 330 В и частотой 50 Гц.
Габаритные размеры регистратора: измерительного блока не более 280x76x165 мм, регистратор (измерительный блок в комплекте с ИПТ5, ИПТ300, ИПТ800 и ИПТЗООО, упакованных в кейс) не более 590x525x225* мм.
Масса регистратора: измерительного блока не более 1,7 кг, регистратор (измерительный блок в комплекте с ИПТ5, ИПТЗОО, ИПТ800 и ИПТЗООО, упакованных в кейс) не более 12.0* кг.
Примечание: * - габаритные размеры и масса регистратора в кейсе уточняются в зависимости от комплектации ИПТ.
Средняя наработка на отказ - не менее 25000 час.
Средний срок службы - не менее 10 лет.
Средне время восстановления работоспособного состояния, после установления неисправности. не более - 2 час.
Нормальные условия применения регистратора:
температура окружающего воздуха 20 ± 5 °C;
относительная влажность воздуха от 30 до 80 %;
- атмосферное давление от 84 до 106 кПа.
Рабочие условия применения регистратора:
- температура окружающего воздуха при измерении напряжения и силы тока в комплекте с ИПТ 5. ИПТ 300 и ИПТ 800 от минус 20 до плюс 55 °C;
температура окружающего воздуха при измерении напряжения и силы тока в комплекте с ИПТ 3000 от минус 40 °C до плюс 55 °C.
относительная влажность воздуха 80 % при 20 °C;
- атмосферное давление от 84,0 до 106,7 кПа.
Предельные условия транспортирования для группы 5 по ГОСТ 22261.
Эжвы утверждения типа
Знак утверждения типа наносится на лицевую панель регистратора методом лазерной гравировки и на титульном листе формуляра и руководства по эксплуатации.
Комплектность
и змерительный блок - 1 шт.;
- ИПТ 5-3 шт.;
ИПТ 300 - 3 шт.;
- ИПТ 800-Зшт.;
- ИПТ 3000-Зшт.;
- соединительный кабель RS232 -1 шт.;
Руководство по эксплуатации РА1.006.005-01 РЭ -1 экз.;
Формуляр РА1.006.005-01 ФО -1 экз.;
- компакт диск с ПО -1 шт.;
- Кейс - 1 шт.
Примечание - Количество комплектов ИПТ определяется по требованию заказчика.
Поверка
осуществляется в соответствии с документом «РА 1.006.005-01 МП «Регистратор напряжения и тока «Парма РК6.05М». Методика поверки», утвержденным с ГЦИ СИ ФГУП «ВНИИМС» в марте 2007 года.
Основные средства поверки приведены в таблице 3.
Таблица 3 - Основные средства поверки
Наименование и тип средства поверки |
Требуемые характеристики |
Катушка усилителя тока Fluke 9000-200 |
с коэффициентом трансформации х! 0 и х50 |
Калибра] op напряжения и тока «ПАРМА ГС8.033» |
30...308 В, ПГ ±0,016+0,0015(UK/U-1) 0...360 °,ПГ±0,01 0 0,05... 7 А, ПГ ±0,02+0,001 (I к/1-1) |
Сведения о методах измерений
Сведения приведены в руководстве по эксплуатации РА1.006.005-01 РЭ.
Нормативные документы
1. ГОСТ 22261 -94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2. ГОСТ 13109-97 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электричества энергии в системах электроснабжения общего назначения».
3. ТУ 4222-014-31920409-2004 Регистратор напряжения и тока «Парма РК6.05М». Технические условия.
Рекомендации к применению
- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Смотрите также
