Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры, тягонапоромеры показывающие МПю и МП, сигнализирующие ЭкМю и ЭкМ (далее приборы) предназначены для измерения и контроля (сигнализации) избыточного и вакуумметрического давления агрессивных и неагрессивных некристаллизующихся жидкостей, газа и пара.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 04 5419 14
Наименование	Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры, тягонапоромеры, дифманометры показывающие МПю и МП, сигнализирующие ЭкМю и ЭкМ
Год регистрации	2014
Номер сертификата	9088
Дата регистрации	2014-04-24
Срок действия	2016-08-05
Получатель сертификата	ООО НПО "ЮМАС", г. Москва, Россия (RU)

Производитель / Заявитель

ООО НПО "ЮМАС"

Адрес: ул. Ярцевская, д. 29, корп. 2, 121552, г. Москва

Контакты: тел.: +7(495)730-20-20, факс: +7(499)141-67-02

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Метрологическое обеспечение	Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры, тягонапоромеры, дифманометры метрологически не обеспечены в Республике Беларусь в диапазоне измерений давления свыше 250 МПа.
Методика поверки	Поверка СИ, в т.ч. находящихся в эксплуатации, проводится по СТБ 8056-2015 (НТК №04-18).
Признание поверки	Периодическая поверка по СТБ 8056-2015 / МИ 2124-90 (для метрологически необеспеченных исполнений): ВНИИФТРИ (номер реестра - №075, шифр поверительного клейма - Т)(НТК №04-14).

Поверители

Скачать

Описание типа РБ 03 04 5419 14 [2014-06-24]

rb-03-04-5419-14_2014-06-24.pdf

Скачать

Описание типа

Назначение Описание Технические характеристики Знак утверждения типа Комплектность Сведения о методах измерений Нормативные документы Рекомендации к применению

Назначение

Описание

Приборы состоят из цилиндрического и квадратного корпуса с предохранительным стеклом и со штуцером в нижней части, либо сзади для присоединения к месту отбора давления. Внутри корпуса находится чувствительный элемент. Чувствительный элемент с одной стороны припаян к штуцеру, а с другой, с помощью тяги, связан с трибко-секторным механизмом, на оси которого закреплена стрелка. Измеряемая среда поступает в чувствительный элемент, который с помощью трибко-секторного механизма поворачивает на стрелку на соответствующий угол относительно циферблата. Такой поворот стрелки пропорционален измеряемому давлению. Чувствительным элементом также может быть упругая мембрана.

Приборы изготавливаются с диаметром или размером лицевой панели корпуса 30, 40, 50, 63, 100, 160, 250 мм из стали или полистирола.

Приборы, предназначенные для наполнения жидкостью, должны быть оснащены устройством выпуска жидкости.

* Пределы допускаемой основной погрешности приборов, выраженные в процентах диапазона показаний, должны составлять для приборов с диаметрами корпусов 100, 160, 250 - ±0,1; ±0,15; ±0,25; ±0,4; ±0,6; ±1; ±1,5; ±2,5; ±4 %, для классов точности 0,1; 0,15; 0,25; 0,4; 0,6; 1; 1,5; 2,5; 4 соответственно. Для приборов с корпусами 40 и менее, 50, 63 мм - ±0,4; ±0,6; ±1; ±1,5; ±2,5; ±4 %, для классов точности 0,4; 0,6; 1; 1,5; 2,5; 4 соответственно.

Диапазоны измерений избыточного и вакуумметрического давления равны диапазонам показаний.

Сигнализирующие группы показывающих манометров выполняются на основе: Мв - микропереключателей; Эк - механических контактов с магнитным поджатием и без оного; Эи - индукционных контактов; Эе - электронных контактов.

Функции показывающих манометров могу! дополняться шкалами температуры, функцией электрического выходною сигнала по измеряемому давлению, цифровой индикацией.

Общий вид приборов представлен на рис. 1

MI1501O

)кМ 100 ПМв

ЭкМ 160 Мв

ЭкМ 100 НИз

MlllOOio/120

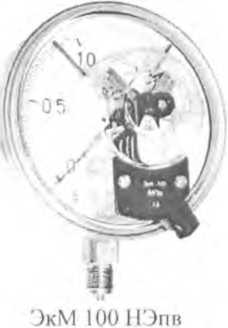

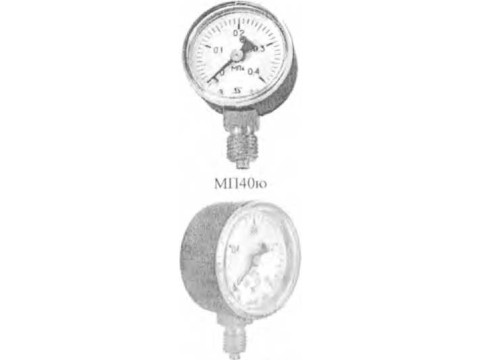

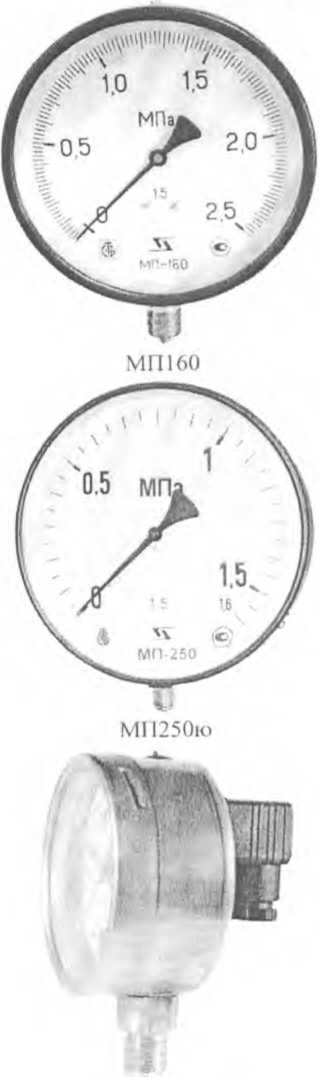

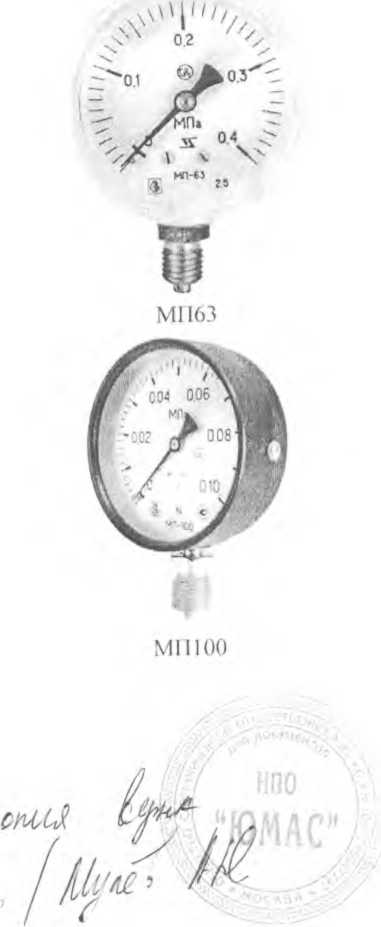

Рис. 1. Общий вид манометров, вакуумметров, мановакуум метров. напоромеров, тягомеров, гягонаноромеров показывающих МПю и МП, сит нализирующих ЭкМто и ЭкМ.

Технические характеристики

Наименование и тип прибора, диапазон показаний, класс точности, степень защиты, обеспечиваемые оболочками от проникновения твердых частиц, ныли и воды указаны в таблице I.

Таблица 1

Наименование прибора	Тип	Дианаюн показаний, едини! 1Ы измерения *
	(условное обозначение)	Вакуу мме i рическо! о давления		Избыточно! о	давления
	прибера	кПа	МПа	кПа	МПа
1	т		4	5	6
.Маномсгр	МП.ЗОю МП40ю МП50ю Ml 16 но МГПООю МП 1 бОю МП250ю МГ130 МГ140 МГ150 МП63 МН 100 Ml И 60 Ml 1250	0.04; 0.06, 0.1: 0.16; 0.25; 0.4; 0.6; 1; 1,6; 2.5; 4; 6; 10; 16; 25; 40; 60; 100;250;400;600	0.1	0,04; 0.06; 0,1; 0,16; 0.25; 0,4; 0.6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160: 250; 400; 600	0; 0,06; 0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100;160; 250; 400; 600
Манонакууммеф	МВП.'Ою МВНТОю МВП5()к> МВПбЗю МВПЮОю М Bill 60ю МВ11250ю МВПЗО МВП40 МВП50 МВП63 МBl 1100 МВП160	(1.1'4; (НЮ; U, 1 ; 0.16; 0.25: 0.4; 0.6: 1; 1.6; 2.x 4: 6; 10. 16: 25; 40: 60; 100;250;400;600	0.1	<).о-4. 0.06: и.1. 0,16, 0,25; 0.4; 0.6: 1; 1.6; 2.5: 4: 6; 10: 16; 25; 40; 60; 100; 160; 250; 400; 600	0.06; 0.15: 0,Т 0,5; 0,9; 1,5; 2.4
	МВ! 1250
Вак\}ммегр 1 I	В11 0)ю ВН40ю ВИЗОЮ ВНбчо BH100IO Bl 116010 B1I2501O Bl 130 Bl 140 Bl 150 Bl 163 Bl 1100 BI 1160 Bl 1250	0.04; 0.06: 0.1; 0.16: 0,25: 0.4: 0.6; I: 1.6. 2.5; 4: 6: 10; 16: 2 5. 40, 60: 100.250;400:600	0.1	0	0

Дифманометр	ДП40ю ДП50ю ДПбЗю ДПЮОю ДП160ю ДП250ю ДП40 ДП50 ДП6.3 ДП100 ДП160 ДП250	0,04; 0,06; 0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100;250; 400; 600	0,04; 0,06; 0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60: 100; 160; 250; 400; 600	0; 0,06; 0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400;600
Напоромер	НП40ю НП50ю НПбЗю НШООю НП 160ю НП250ю НП40 НГ150 НП63 ПН 100 ПН 160 1111250		0,04; 0,06; 0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600
Тягонапоромер	ТН1140Ю ТНП50ю ТНПбЗю ТНГПООю ТНГПбОю ТНП2501О ТНП40 THI150 ТНГ163 ТПП 100 ТИП 160 ТНП250	0,04; 0,06; 0,1; 0,16; 0,25; 0.4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100;250; 400;600	0,04; 0.06; 0,1; 0,16; 0,25; 0.4; 0.6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100;160; 250; 400; 600
Тягомер	ТП40ю ТП50Ю ТПбЗю ТГПООю ТП160ю ТП250Ю ТмМП-ЮОю ТП40 ТП50 ТП63 тпюо ТГ1160 ТП250 ТмМП-100	0,04; 0,06; 0,1; 0.16; 0.25; 0.4; 0,6; 1; 1.6; 2.5: 4; 6: 10; 16: 25; 40: 60: 100;250;400; 600	0

! Манометр	ЭкМ40ю	0,04; 0,06; 0,1;	0,1	0,04; 0,06; 0,1;	0; 0,06; 0,1;
сигнализирующий	ЭкМ50ю ЭкМбЗю ЭкМЮОю ЭкМ 160ю ЭкМ250ю ЭкМ 40 ЭкМ50 ЭкМбЗ ЭкМ 100 ЭкМ 160 ЭкМ250	0,16; 0,25; 0,4; 0,6; 1; 1.6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 250; 400; 600		0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250: 400:600	0,16; 0,25; 0,4; 0.6; 1; 1,6; 2,5; 4; 6; 10: 16; 25; 40; 60; 100; 160;250; 400;600
Мановакуумметр	ЭкМВ40ю	0,04; 0,06; 0,1;	0,1	0,04; 0,06; 0,1;	0; 0,06; 0,1;
сигнализирующий	ЭкМВ50ю ЭкМВбЗю ЭкМВЮОю ЭкМВ 160ю ЭкМВ250ю ЭкМВ40 ЭкМВ50 ЭкМ 1363 ЭкМВ 100 ЭкМВ 160 Эк.МВ250	0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 250; 400; 600		0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600	0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160;250; 400; 600
Вакуумметр сигнализирующий	ЭкВ40ю ЭкВ50ю ЭкВб.Зю ЭкВЮОю ЭкВ160ю ЭкВ250ю ЭкВ40 ЭкВ50 ЭкВбЗ ЭкВЮО ЭкВ160 ЭкВ250	0,04; 0.06; 0,1: 0,16; 0,25; 0,4; 0,6; 1; 1.6; 2.5; 4; 6; 10; 16; 25; 40; 60; 100; 250; 400;600	0,1	0	0
Дифманометр	ЭкД40ю	0,04: 0.06; 0,1:	0,1	0,04; 0,06; 0,1;	0; 0,06; 0,1;
сигнализирующий	ЭкД50ю ЭкДбЗю ЭкДЮОю ЭкДЮОю ЭкД250ю ЭкД40 ЭкД50 ЭкДбЗ ЭкДЮО ЭкД160 ЭкД250	0.16; 0.25; 0.4: 0,6; 1; 1,6: 2,5; 4; 6; 10; 16: 25; 40; 60; 100; 250;400;600		0,16; 0,25; 0,4; 0.6; 1; 1,6; 2.5; 4; 6: 10; 16; 25; 40; 60; 100; 160; 250; 400; 600	0,16; 0,25; 0.4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60;100; 160; 250; 400;600

Примечание:

По заказу потребителе допускается изготавливать:

- приборы в единицах измерения кгс/см2, бар, мм вод. ст., и др.;

- по согласованию с потребителем. в других единицах измерения.

- манометры с верхним пределами измерений 40;60; 100: 160; 250; 400; 600 м

ВОД.СТ. и др. Диаметр или размер лицевой панели корпуса, масса приборов соответствуют указанным в таблице 2. _1аб.игца2 _ _ _ Тип прибора Диаметр или размер Масса, кг. нс более
1 лицевой панели	■ - .......................-	с жидкостным наполнением
оиычньш
। корпч-а. мм. нс иолес
МПЗОю. МП30 , 30	0.085	-
МГ140ю. M1I40 40	0,09	-
,МП50ю. МП50 1 50	0.1	0.15
Ml 16310. МП63 ! 63	0,2	0,25
МПЮОю. МП 100 ! 100	0.46	0,85
МП160Ю. МП 160 • 160 МП250ю. МП250 Г.............. ' 250 '..................... Для виброустойчиного исполнения прибт жидкостями.	0.82	2,0
	1.44 1 ры могут запо;	пяться вязкими

Приборы без наполни геля предназначены лля работы при гсмиерат уре окружающего но муха от минус 60 до плюс (><)’(.. Минимальные и максимальные шачения температур приборов с жидкостным наполнением должны учитывать свойства жидкости.

Специальные модели приборов МНбЗю и МП63. МГПООю и MI1100, МШбОю и МП160 изготавливаются для работы при температуре измеряемой среды от 0 до плюс 300°С.

Пределы допускаемой основной погрешности приборов, выраженные в процентах диапазона измерений, соответствуют указанным в таблице 3.

Таблица 3

\| Класс точности	Пределы допускаемой основной пог решности. %
1 0.1	10.1
s 0.15	+0,15
! 0.25	+0,25
\| 0.4	•0.4
().(>	-0,6
! 1.1)	* 1.0
t .<>	1 .<>
	• ' >

4.0 -4.0

Вариация показаний приборов нс превышает абсолютного значения предела допускаемой основной погрешности показаний.

Манометры, вакуумметры. мановакуум.метры, напоромеры. тягомеры, тягонапоромеры показывающие с маркировкой МПю и МП, сигнализирующие ЭкМю и ЭкМ могут изготавливаться без указания класса точности. При этом >ги приборы маркируются буквой «И» и их характеристики, как и исполнения шкал, устанавливаются по согласованию с заказчиком.

Полный срок службы не менее 10 лет.

Знак утверждения типа

наносится на титульный лист паспорта печатным методом, а на панель корпуса прибора клеится наклейка с изображением знака утверждения типа.

Комплектность

Прибор - 1 ни.

Паспорт -Inn.

Руководство по эксплуатации - 1 шт.

Упаковка - 1шт.

Поверка осуществляется по МИ 2124-90 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

При поверке используются: манометр избыточного давления грузопоршневой МП- 2,5 класс точности 0,05; термометр сопротивления платиновый эталонный ПТСВ 2 разряда; измеритель-регулятор температуры многоканальный прецизионный МИТ 8.05; барометр БОП-1М, предел измерений от 500 до 1100 гПа, погрешность 0,1 гПа; термостат водяной прецизионный типа ТВ11-6. диапазон температур от минус 5 до плюс 95 °C; барокамера БКМ-0.07М. диапазон от 500 до 1200 гПа.

Сведения о методах измерений

ФИУШ 4212-001-62100924-2010 РЭ «Манометры, вакуумметры, мановакуумметры. напоромеры, тягомеры, тягонапоромеры показывающие МПю и МП, сигнализирующие ЭкМю и ЭкМ. Руководство по эксплуатации».
