Манометры МП, НП, ЭКН и ЭКМ, вакуумметры ВП, ТП, ЭКТ и ЭКВ, мановакуумметры МВП, ТНП, ЭКТН и ЭКМВ, дифманометры ДП и ЭКД показывающие и сигнализирующие

Назначение

Манометры МП, НП, ЭКН и ЭКМ, вакуумметры ВП, ТП, ЭКТ и ЭКВ, мановакуумметры МВП, ТНП, ЭКТН и ЭКМВ, дифманометры ДП и ЭКД показывающие и сигнализирующие (далее приборы) предназначены для измерений избыточного (в т.ч. вакуумметрического) давления, а также разности давлений жидкостей, газов и паров (в том числе агрессивных).

Описание

Приборы состоят из первичного преобразователя, преобразующего давление в перемещение чувствительного элемента и механизма, преобразующего это перемещение в угловое перемещение стрелки, пропорциональное измеряемому давлению.

Приборы с верхними пределами измерений до 40 кПа принято также называть «напоромерами», «тягомерами» и «тягонапоромерами».

Приборы выпускаются в цилиндрическом или прямоугольном корпусах. Приборы имеют предохранительное стекло. Для присоединения к месту отбора давления приборы снабжены штуцером, который располагается в нижней части, сбоку либо сзади корпуса прибора (в дифманометрах установлены два штуцера).

Модели с цилиндрическим корпусом могут быть диаметром от 30 до 250 мм (в этом случае к буквенному обозначению модели дописываются цифры, соответствующие диаметру корпуса).

Приборы моделей МП могут дополняться шкалами температуры, как совмещенными со шкалами давления, так и автономно, функцией электрического выходного сигнала по измеряемому давлению, а также цифровой индикацией.

Приборы виброустойчивого исполнения могут заполняться специальной вязкой жидкостью.

Некоторые модели имеют возможность замыкания и размыкания электрических цепей с помощью сигнализирующего устройства, выполненного на основе: микропереключателей (Вм); механических контактов с магнитным поджатием и без поджатия (Эп); индукционных контактов (Эи); электронных контактов (Эе).

Диапазон измерений указанных моделей может быть различным, в пределах диапазона, указанного в таблице 1.

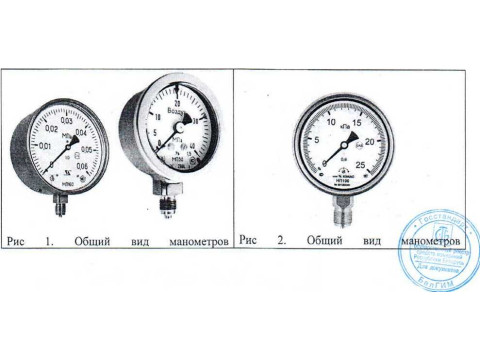

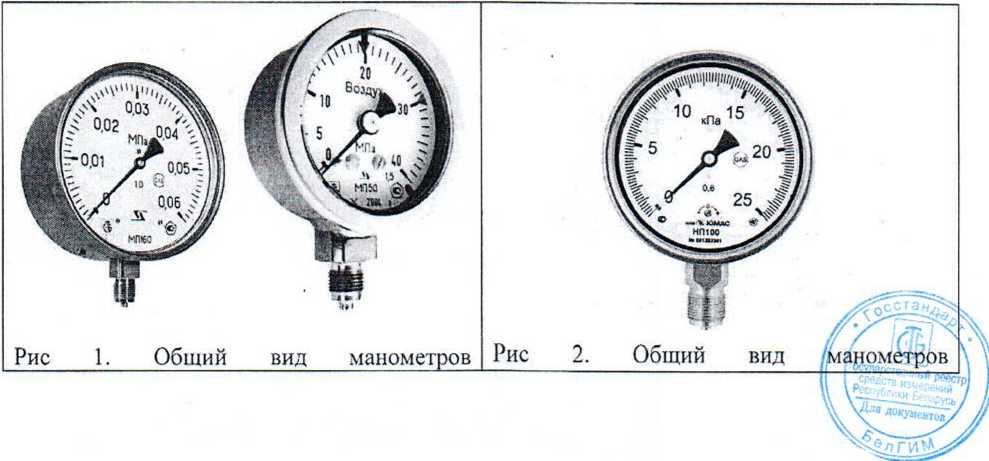

показывающих МП показывающих НП

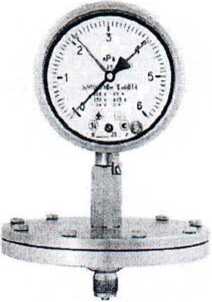

Рис 3. Общий вид манометров сигнализирующих ЭКН

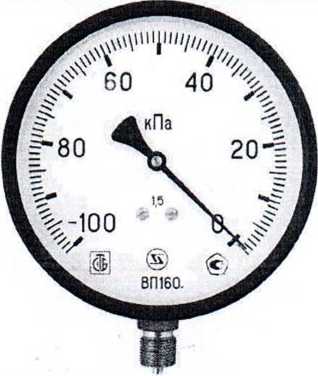

Рис 5. Общий вид вакуумметров показывающих ВП ___

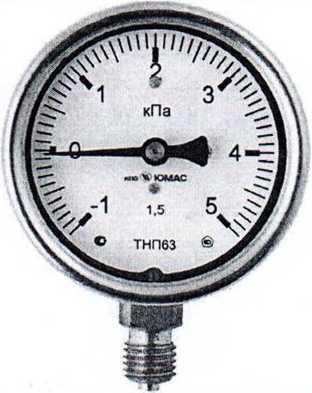

Рис. 7. Общий вид мановакуумметров показывающих ТИП

Рис 4. Общий вид манометров сигнализирующих ЭКМ

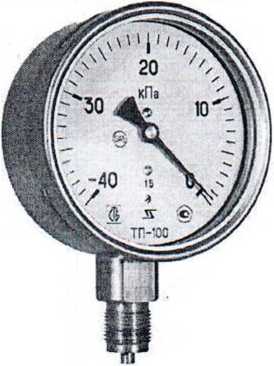

Рис 6. Общий вид вакуумметров показывающих ТП

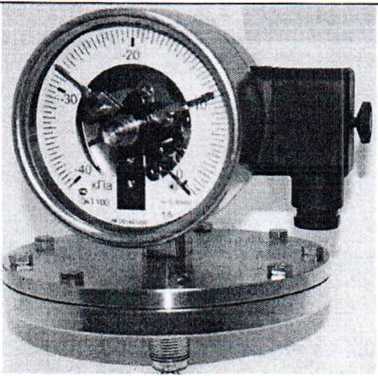

Рис 8. Общий вид

сигнализирующих ЭКТ

вакуумметров

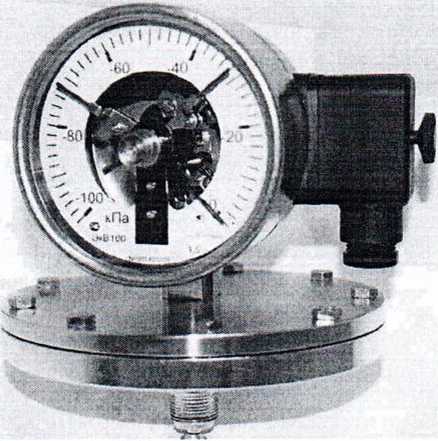

Рис. 9. Общий вид вакуумметров сигнализирующих ЭКВ          ______

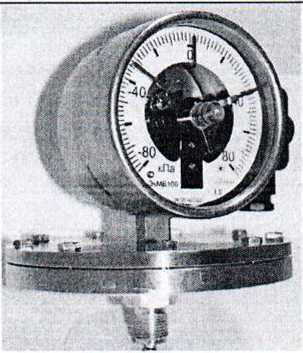

Рис. 11. Общий вид мановакуумметров сигнализирующих ЭКМВ

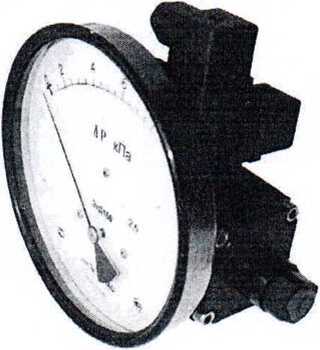

Рис. 13. Общий вид дифманометров сигнализирующих ЭКД

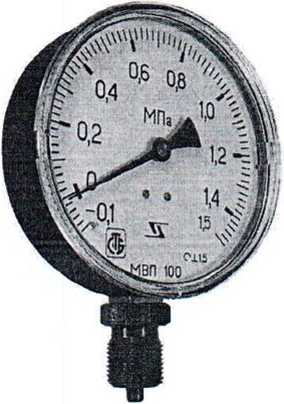

Рис. 10. Общий вид мановакуумметров показывающих МВП

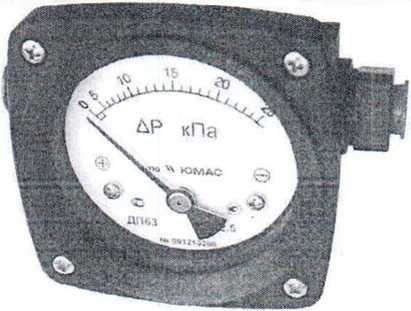

Рис. 12. Общий вид дифманометров показывающих ДП

Технические характеристики

Наименование модели и диапазоны измерений, указаны в таблице 1.

Таблица 1_______________________________________

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта печатным методом, а на прибор клеится наклейка с изображением знака утверждения типа.

Поверка

осуществляется по методике поверки «Манометры МП, НП, ЭКН и ЭКМ, вакуумметры ВП, ТП, ЭКТ и ЭКВ, мановакуумметры МВП, ТИП, ЭКТН и ЭКМВ, дифманометры ДП и ЭКД показывающие и сигнализирующие», утверждённой ФГУП «ВНИИМС» 10.02.2614 г.

II 1 осудили*- рееар) ||

При поверке используются: манометры грузопоршневые МВП- 2,5; МП- 6; МП- 60; МП-600, МП-2500, Ж-10000 с классом точности 0,05; задатчики давления «Воздух 4000» с кл. т. 0,05, микроманометры МКВ-250 с кл. т. 0,05 и другие эталоны, имеющие метрологические характеристики не хуже, чем у перечисленных выше приборов.

Сведения о методах измерений

- «Дифманометры ДП показывающие. Паспорт»,

- «Манометры МП, вакуумметры ВП, мановакуумметры МВП показывающие. Паспорт»,

- «Манометры ЭКМ, ЭКН мановакуумметры ЭКМВ, ЭКТ, вакуумметры ЭКВ, ЭКТН, дифманометры ЭКД сигнализирующие. Паспорт»,

- «Дифманометры ДП и ЭКД. Паспорт».

Нормативные документы

1. ТУ 4212-001-62100924-2010 «Манометры МП, НТ, ЭКН и ЭКМ, вакуумметры ВП, ТП, ЭКТ и ЭКВ, мановакуумметры МВП, ТНП, ЭКТН и ЭКМВ, дифманометры ДП и ЭКД показывающие и сигнализирующие, термометры ТБП и вспомогательная арматура к ним.

2. ГОСТ Р 8.802-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа»

Рекомендации к применению

Осуществление производственного контроля над соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасных производственных объектов.
