Тягомеры ТмМП-100-М1, напоромеры НМП-100-М1, тягонапоромеры ТНМП-100-М1, дифманометры-тягомеры ДТмМП-100-М1, дифманометры-напоромеры ДНМП-100-М1, дифманометры-тягонапоромеры ДТНМП-100-М1 мембранные показывающие

Назначение

Тягомеры ТмМП-100-М1, напоромеры НМП-100-М1, тягонапоромеры ТНМП-100-М1, дифманометры-тягомеры ДТмМП-100-М1, дифманометры-напоромеры ДНМП-100-М1. дифманометры-тягонапоромеры ДТНМП-100-М1 мембранные показывающие (в дальнейшем -приборы) предназначены для измерения:

а) вакуумметрического, избыточного, а также разности вакуумметрического и избыточного давлений воздуха и неагрессивных газов;

б) газообразных сред с содержанием сероводорода H2S и углекислого газа СО2 (коррозионно-стойкое исполнение «Астр»).

Описание

Принцип действия приборов основан на уравновешивании измеряемого давления силами упругой деформации чувствительного элемента (мембранной коробки).

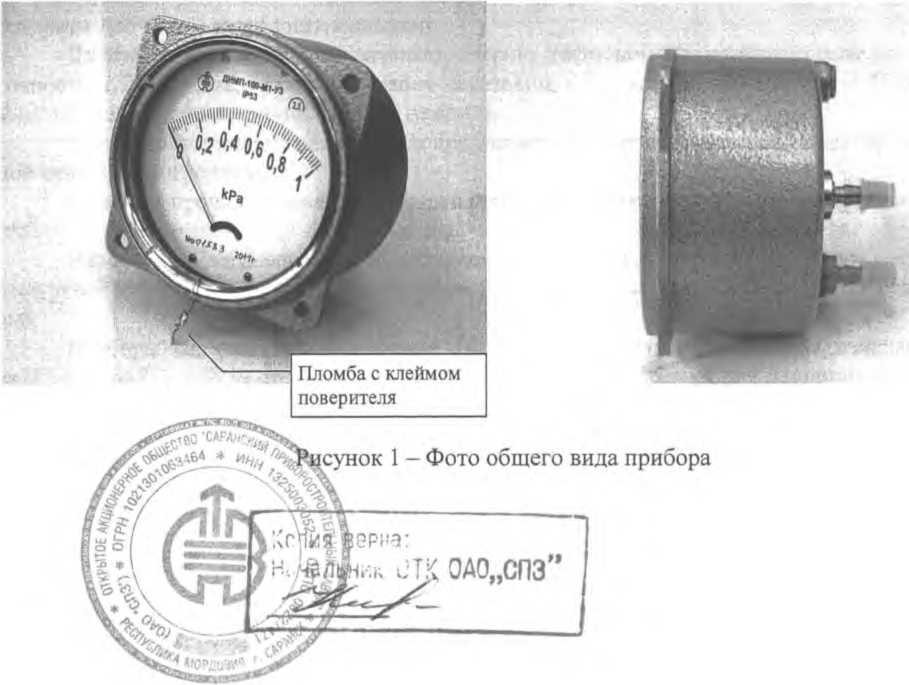

Приборы состоят из следующих составных частей: мембранной коробки, множительного механизма, расположенных в герметичном корпусе и отсчетного устройства.

Измеряемое давление подается во внутреннюю полость мембранной коробки. Воздействие давления вызывает перемещение жесткого центра мембранной коробки, которое через тягу передается на рычаг и далее через тягу на шибер оси. на которой закреплена стрелка.

Технические характеристики

Верхнее значение диапазона показаний и класс точности приборов приведены в таблице 1.

Таблица 1

Пределы допускаемой основной погрешности показаний приборов соответствуют указанным в таблице 2.

Таблица 2_____________________________________________________________________

Диапазон измерения тягомеров, напоромеров, дифманометров-тягомеров, дифманометров-напоромеров классов точности 2,5; 2,5-1,5-2,5 равен диапазону показаний, а для класса точности 1,5-75 % диапазона показаний.

Диапазон измерения для тягонапоромеров, дифманометров-тягонапоромеров классов точности 2,5; 2,5-1,5-2,5 равен диапазону показаний, а для класса точности 1,5 - 75 % диапазона показаний, симметрично нулевой отметки.

Вариация показаний приборов не превышает абсолютного значения предела допускаемой основной погрешности.

Приборы прочны к воздействию одиночных механических ударов с ускорением до 500 м/с2.

Напоромеры, тягонапоромеры, дифманометры-тягонапоромеры выдерживают воздействие перегрузки избыточным давлением, превышающим на 25 % верхнее значение диапазона показаний.

Приборы выдерживают воздействие 20000 циклов переменного давления, изменяющегося от (25 ± 5) до (75 ± 5) % от верхнего значения диапазона показаний для напоромеров, тягомеров и от 0 до верхнего значения диапазона показаний избыточного давления для тягонапоромеров, дифманометров-тягонапоромеров.

О, "

По устойчивости к воздействию температуры окружаюц исполнение У и Т категории размещения 3 по ГОСТ 15150-69 от минус 50 до плюс 60 °C (исполнение УЗ) и от минус 25 до^

Приборы устойчивы к воздействию относительной в

- до 98 % при 35 °C и более низких температурах дл^йсцрл - до 100 % при 35 °C и более низких температурах д^ЗДррл

£|^$риборы имеют ^^температуре

. ___

% 0Т^Д0„СПЗ

Изменение показаний приборов от изменения температуры окружающего воздуха А, в процентах, не должно превышать значений, определяемых по формуле

А = ± Kt • At,

где Kt - температурный коэффициент, не более 0,06 %/°С для приборов классов точности 1,5;

2,5- 1,5-2,5 и не более 0,1 %/°С для приборов класса точности 2,5;

At - абсолютное значение разности температур, равное

At = |t2 - ti|, где ti - температура окружающего воздуха 23 °C с допускаемым отклонением ± 5 °C;

t2 - любое из допускаемых значений температур.

Масса, кг, не более

Габаритные размеры, мм, не более

Средняя наработка на отказ, ч, не менее

Средний срок службы, лет, не менее

0,8

104x104x88

66700 (32200 - для приборов коррозионно-стойкого исполнения)

10 (3 - для приборов коррозионностойкого исполнения)

По стойкости к воздействию вибрации приборы имеют исполнение L3 по ГОСТ Р 52931-2008.

Степень защиты от попадания внутрь пыли и воды - IP53 по ГОСТ 14254-96.

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию (паспорт и руководство по эксплуатации) методом офсетной печати.

Комплектность

В комплект поставки входят:

- Прибор                                    1 шт. (в соответствии с заказом)

- Паспорт                                     1 экз.

- Руководство по эксплуатации                1 экз.

При поставке приборов в один адрес допускается поставлять одно РЭ на 10 приборов.

Поверка

осуществляется по разделу 3 «Методика поверки» документа "2В0.283.979 РЭ. Руководство по эксплуатации".

Перечень основного оборудования для проверки:

- микроманометр жидкостный компенсационный с микрометрическим винтом типа МКВ 2500-0,02;

- комплекс для измерения давления цифровой ИПДЦ-М, верхние пределы измерений ±16 кПа, ±25 кПа, ±40 кПа, класс точности 0,06.

-манометр образцовый МО 1226 ТУ 25-05-1664-74, класс точности 0,15.

Сведения о методах измерений

Методы измерений приведены в рук^о^ркга^^эксплуатации 2В0.283.979 РЭ.

Лист № 4 всего листов 4

Нормативные документы

1. ГОСТ 2405-88 Манометры, вакуумметры, мановакууметры, напоромеры, тягомеры и тяго-напоромеры. Общие технические условия.

2. ТУ 25-7305.016-90 «Тягомеры ТмМП-100-М1, напоромеры НМП-100-М1, тягонапоромеры ТНМП-100-М1, дифманометры-тягомеры ДТмМП-100-М1, дифманометры-напоромеры ДНМП-100-М1, дифманометры-тягонапоромеры ДТНМП-100-М1. Технические условия».

Рекомендации к применению

Осуществление контроля за соблюдением установленных законодательством Российской Федерации обязательных требований промышленной безопасности к эксплуатации опасных производственных объектов.
