Преобразователи расхода измерительные электромагнитные ИПРЭ-7

Назначение

Преобразователи расхода измерительные электромагнитные ИПРЭ-7 (далее - преобразователи ИПРЭ-7), предназначены для измерений объема жидких невзрывоопасных сред с удельной электропроводностью от 10‘3 до 10 См/м и преобразования объемного расхода в токовый и частотно-импульсный сигнал.

Описание

В состав преобразователя входят:

преобразователь расхода первичный ППР7;

измерительный преобразователь ИП-7.

Преобразователь ИПРЭ-7 изготавливается в 2 х исполнениях, в зависимости от предела допускаемой относительной погрешности измерений (вариант исп.1; вариант исп.2).

Конструкция преобразователя ИПРЭ-7 предусматривает как раздельный вариант установки ППР7 и ИП -7 (в эксплуатации), так и единый вариант - когда ИП-7 устанавливают на ППР7.

Преобразователь ИПРЭ-7 обеспечивает:

- цифровую индикацию объемного расхода, м3/ч, в режиме "Расход";

- цифровую индикацию суммарного объема, м3, в режиме "Объём";

- цифровую индикацию суммарного объема, м3, в режиме "Доза";

- цифровую индикацию времени наработки преобразователя с момента первого включения питания, ч, в режиме "Наработка";

- возможность изменения корректирующего коэффициента П (канала расхода) на величину ± 3 % от его номинального значения в режиме индикации "Параметр";

- выбор функции частотно-импульсного выхода (F=0 - выход частотный, F=1 - выход импульсный) в режиме индикации "Параметр";

- управление режимом индикации с помощью управляющих кнопок: LU, LU;

- выдачу на цифровой выход RS-232 по запросу с внешней ЭВМ следующей информации: объемного расхода, суммарного объема, измеренного со времени предыдущего запроса (дозу), времени наработки, адреса преобразователя (кода абонента с помощью внешних перемычек в выходном разъеме), служебную информацию (установленный Ду ППР7, технологические, градуировочные, данные);

- возможность установки адреса преобразователя (кода абонента с помощью внешних перемычек в выходном разъеме);

- индикацию ошибок в режиме "Расход";

- индикацию знака при обратном направлении потока жидкости;

- автоматический возврат чере$ 5 минут из любого режима индикации в режим "Расход".

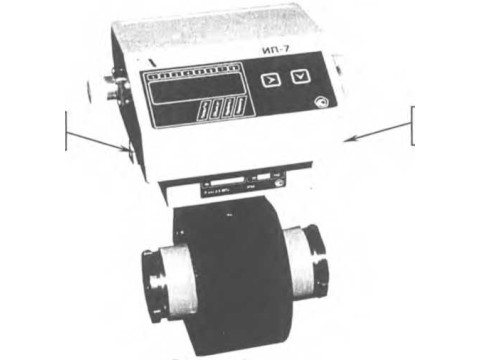

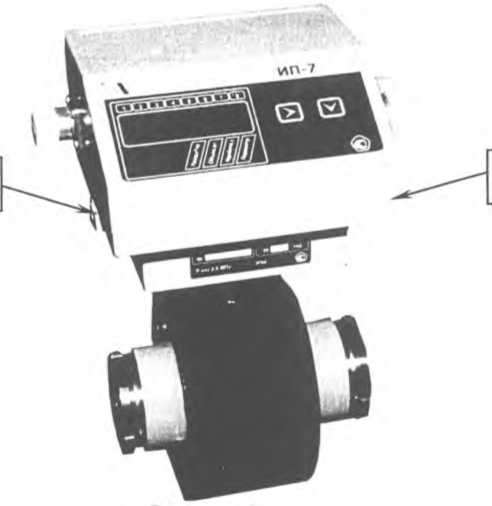

Общий вид ИПРЭ-7 и места пломбирования приведены на рисунке 1.

Места пломбирования

Места пломбирования

Рисунок 1

Программное обеспечение

Программное обеспечение, записанное в микроконтроллер вычислителя, проводит обработку данных, поступающих от первичного преобразователя расхода ППР7, вычисление объема измеряемой среды и вывод результатов измерений на индикацию, формирует часовой и месячный архивы. Микроконтроллер имеет однократно программируемую память и программируется через технологический разъем, расположенной на печатной плате. Защита ПО осуществляется невозможностью перепрограммирования МК без его замены и без нарушения пломбы завода-изготовителя.

Идентификационные данные программного обеспечения, записанного в вычислитель, приведены в таблице.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - "С" согласно МИ3286-2010.

Технические характеристики

Пределы допускаемой относительной погрешности измерений объема 5V и преобразова

ния расхода в частотно-импульсный сигнал:

для варианта исполнения 1

± 1,0 % в диапазоне расходов от Qmax > Q > Qmax/200;

для варианта исполнения 2

± 1,0 % в диапазоне расходов от Qmax > Q > Qmax/100;

± (0,01 Qmax/ Qh3m) % в диапазоне расходов Qmax/100 > Q > Qmax/200,

где Qmax - максимальное значение расхода для соответствующего Ду преобразователя, м3/ч;

Qh3m - измеряемое значение расхода в диапазоне расходов

Qmax/100 > Q > Qmax/200, м3/ч

Пределы допускаемой относительной погрешности преобразования цифрового кода в токовый сигнал*

5пр = ± (0,2+0,05-Qmax/QH3M), %

где Qmax - максимальное значение расхода для соответствующего Ду, м3/ч;

Qh3m - измеряемое значение расхода, м3/ч.

Степень защиты составных частей преобразователя ИПРЭ-7 по ГОСТ 14254-96 от проникновения внешних твердых предметов, пыли, воды:

- для ИП не хуже IP44, по ГОСТ 14254-96;

- для ППР не хуже IP54 по ГОСТ 14254-96, преобразователь устойчив к воздействию внешнего магнитного поля: постоянного напряженностью до 400 А/м и переменного с частотой 50 Гц напряженностью до 80 А/м; по электробезопасности преобразователь относиться к классу 01 по ГОСТ 12.2.007.0.

Преобразователь ИПРЭ-7 относится к изделиям вида I непрерывного действия, обслуживаемым, ремонтируемым

Преобразователь ИПРЭ-7 обеспечивает:

- выдачу сигнала постоянного тока пропорциональным объёмному расходу от 0 до 5 мА;

выдачу частотного сигнала пропорционального объемному расходу от 0 до 1000 Гц;

- выдачу импульсного сигнала, пропорционального измеренному объему 0,1 м3 или

1 м3, в зависимости от Ду ППР7.

Время готовности преобразователя ИПРЭ-7 к работе после включения питания не более 15 минут.

Параметры частотно - импульсного выхода:

- гальванически развязан, пассивный;

- напряжение от внешнего источника питания от 5 до 35 В, максимальный ток нагрузки не превыщает 10 мА.

Параметры выходного частотного сигнала:

- частота следования импульсов прямо пропорциональна значению расхода Qmax и соответствует (1000 ± 1,0) Гц;

- длительность импульсов (0,25 ± 0,05) мс.

Параметры сигнала на импульсном выходе:

- импульсы, появляющиеся на выходе, должны соответствовать измеренному объему 0,1 м3 для Ду < 80 мм и 1,0 м3 для Ду > 80 мм;

- длительность импульса (550 ±110) мс.

Питание преобразователя ИПРЭ-7 осуществляется от сети переменного тока напря-жением( 220 _33) В, частотой (50±1) Гц.

Преобразователь ИПРЭ-7 сохраняет свои технические характеристики при обратном направлении движения измеряемой жидкости, при этом в режиме "Расход" индицируется знак

Условия эксплуатации:

атмосферное давление : от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.)

рабочий диапазон температур:

а) ИП-7 от плюс 1 до плюс 40 °C;

б) ППР7 от минус 40 до плюс 50 °C;

относительная влажность воздуха до 98 %;

устойчив к воздействию внешнего магнитного поля: постоянного напряженностью до 400 А/м и переменного с частотой 50 Гц напряженностью до 80 А/м.

Параметры измеряемой жидкости:

- диапазон температуры измеряемой жидкости - от плюс 1 до плюс 150 °C при раздельном варианте установки ППР7 и ИП-7 и от плюс 1 до плюс 90 °C при едином варианте установки ППР7 и ИП-7;

- давление измеряемой жидкости от 0,1 до 1,6 МПа.

Длина кабелей электрической связи от ИП-7 к ППР7 в случае раздельной модификации исполнения не должна превышать 100 м при условии, что сопротивление проводников, соединяющих ППР7 с ИП-7 по цепи питания, не должно превышать 2,0 Ом.

Длина кабеля электрической связи от ИП-7 к нагрузке на токовом выходе должна быть не более 100 м при общем сопротивлении линии связи и нагрузки до 400 Ом.

Средняя наработка на отказ - 30000 ч.

Средний срок службы - не менее 12 лет.

Знак утверждения типа

наносится на лицевую панель измерительного преобразователя ИП-7 методом трафаретной печати и на титульном листе паспорта - типографским способом.

Комплектность

Поверка

осуществляется по документу ЛГФИ.407212.013 МИ "ГСИ. Преобразователь расхода электромагнитный измерительный ИПРЭ-7. Методика поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМС" в апреле 2013 г.

Основное поверочное оборудование:

- поверочные расходомерные установки с погрешностью не более ± 0,3 %;

- частотомер электронно-счетный 43-54, погрешность 0|<1-10'6, 5у<±0,03 %;

- катушки электрического сопротивления измерительные Р 321, Р 331 класс точности 0,01.

Сведения о методах измерений

изложены в руководстве по эксплуатации ЛГФИ.407212.013 РЭ.

Нормативные документы

1. ГОСТ 8.145-75 Государственный первичный эталон и общесоюзная поверочная схема для средств измерений объемного расхода жидкости в диапазоне 3-10’6 4-10 м3/с.

2. ГОСТ 8.470-82 Государственная поверочная схема для средств измерения объема жидкости.

3. ГОСТ 12.2.007.0 - 75 "ССБТ. Изделия электротехнические. Общие требования безопасности".

4. ГОСТ 22782.0 - 81 "Электрооборудование электрозащищенное. Общие технические требования".

5. ЛГФИ.407212.013 ТУ. Технические условия.

Рекомендации к применению

- выполнение торговых и товарообменных операций.
