Анализаторы жидкости Stamolys
| Номер в ГРСИ РФ: | РБ 03 09 4097 14 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | "Endress+Hauser SE+Co.KG", Германия |
Анализаторы жидкости Stamolys (далее - анализаторы), в зависимости от модификации, предназначены для измерения массовой концентрации ионов алюминия, аммония, меди, марганца, железа, хроматов, нитритов, фосфатов, гидразина, силикатов, свободного хлора, общего хлора, химического потребления кислорода в технологических растворах, питьевой и сточной воде, а также общей жесткости питьевой воды.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 4097 14 |
| Наименование | Анализаторы жидкости Stamolys |
| Год регистрации | 2014 |
| Номер сертификата | 9427 |
| Дата регистрации | 2014-10-30 |
| Срок действия | 2019-10-30 |
| Получатель сертификата | фирма "Endress+Hauser Conducta GmbH+Co.KG", Германия (DE) |
Производитель / Заявитель
фирма "Endress+Hauser Conducta GmbH+Co.KG"
Адрес: Dieselstrasse 24, D-70839, Gerlingen
Контакты: +49 76 21 9 75 02 / +49 76 21 9 75 34 5 / info@ii.endress.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1963-2009 (извещение №1). |
Поверители
Скачать
|
Описание типа РБ 03 09 4097 14 [2009-12-07]
rb-03-09-4097-14_2009-12-07.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 4097 14 [2016-10-13]
rb-03-09-4097-14_2016-10-13.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы жидкости Stamolys (далее - анализаторы), в зависимости от модификации, предназначены для измерения массовой концентрации ионов алюминия, аммония, меди, марганца, железа, хроматов, нитритов, фосфатов, гидразина, силикатов, свободного хлора, общего хлора, химического потребления кислорода в технологических растворах, питьевой и сточной воде, а также общей жесткости питьевой воды.
Область применения - очистные сооружения, водоподготовка, химическая, пищевая, нефтеперерабатывающая и другие отрасли промышленности.
Описание
Анализаторы представляют собой стационарные промышленные приборы, состоящие из фотометра, насосов для подачи пробы и реагентов, электронно-вычислительного блока. Принцип действия анализаторов состоит в отборе определенного количества пробы измеряемой среды, смешении пробы с реагентом для получения цветной реакции и последующего измерения оптической плотности полученного окрашенного раствора. Массовая концентрация определяемого компонента вычисляется по градуировочной зависимости с помощью встроенного микропроцессора.
Анализатор оснащен двухстрочным дисплеем и клавиатурой, с помощью которой осуществляется управление работой прибора.
Измеренное значение концентрации отображается на ЖКИ, передается через токовый выход 0/4-20 мА и/или стандартный интерфейс RS232.
Имеется встроенная память-регистратор для внутреннего результатов измерения.
протокд
ания
Идентификационные данные программного обеспечения (ПО) приведе
|
Исполнение анализатора |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
CA71AL |
CA71AL | ||
|
СА71АМ |
СА71АМ | ||
|
CA71CU |
CA71CU | ||
|
CA71MN |
CA71MN | ||
|
CA71FE |
CA71FE |
I.Oy.Oz | |
|
CA71CR |
CA71CR |
у: от 0 до 9; |
md5 |
|
CA71NO |
CA71NO |
z: от 0 до 9. | |
|
СА71РН |
СА71РН | ||
|
CA71CL |
CA71CL | ||
|
CA71HY |
CA71HY | ||
|
CA71SI |
CA71SI | ||
|
СА71НА |
СА71НА | ||
|
CA71COD |
CA71COD |
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных изменений.
Схема с указанием места нанесения поверительного клейма-наклейки приведена в приложении А к описанию типа.
Внешний вид анализаторов представлен на рисунке 1.

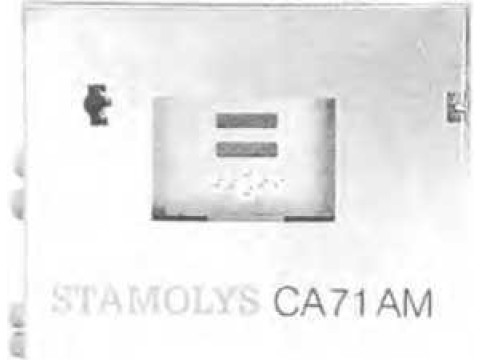

Рис. 1 - Внешний вид анализаторов жидкости Stamolys
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики анализаторо.1 таблице 2.
ны в
|
Наименование характеристики |
Значение |
|
Диапазон измерения массовой концентрации: | |
|
- ионов алюминия |
от 10 до 1000 мкг/л (исполнение CA71AL) |
|
- ионов аммония |
от 0,02 до 5 мг/л (исполнение СА71АМ-А) от 0,2 до 15 мг/л (исполнение СА71АМ-В) от 0,2 до 100 мг/л (исполнение СА71АМ-С) от 1 до 500 мкг/л (исполнение CA71AM-D) |
|
- ионов меди |
от 0,1 до 2 мг/л (исполнение CA71CU-A) от 0,2 до 5 мг/л (исполнение CA71CU-B) |
|
- ионов марганца |
от 1 до 150 мкг/л (исполнение CA71MN-A) от 10 до 2000 мкг/л (исполнение CA71MN-B) |
|
- ионов железа |
от 10 до 500 мкг/л (исполнение CA71FE-A) от 0,05 до 2 мг/л (исполнение CA71FE-B) от 0,1 до 5 мг/л (исполнение CA71FE-C) от 2 до 250 мкг/л (исполнение CA71FE-D) |
|
- хроматов |
от 0,1 до 2,5 мг/л (исполнение CA71CR-A) от 0,2 до 5 мг/л (исполнение CA71CR-B) |
|
- нитритов |
от 10 до 500 мкг/л (исполнение CA71NO-A) от 0,1 до 1 мг/л (исполнение CA71NO-B) от 0,2 до 3 мг/л (исполнение CA71NO-C) от 0,01 до 250 мкг/л (исполнение CA71NO-D) |
|
- фосфатов |
от 0,05 до 2,5 мг/л (исполнение СА71РН-А) от 0,5 до 20 мг/л (исполнение СА71РН-В) от 0,05 до 10 мг/л (исполнение СА71РН-Е) от 0,5 до 50 мг/л (исполнение CA71PH-D) |
|
- свободного хлора |
от 0,01 до 1 мг/л (исполнение CA71CL-A) от 0,1 до 10 мг/л (исполнение CA71CL-C) |
|
- общего хлора |
от 0,01 до 1 мг/л (исполнение CA71CL-B) от 0,1 до 10 мг/л (исполнение CA71CL-D) |
|
- гидразина |
от 1 до 500 мкг/л (исполнение CA71HY) |
|
- силикатов - химического потребления кислорода |
от 1 до 200 мкг/л (исполнение CA71SI-A) ___от 0,05 до 5 мг/л (исполнение CA71SI-B) от 5 до 200 мг/л (исполнение CA71COD-A) от 50 до 5000 мг/л (исполнение CA71COD-B) |
|
Диапазон измерения общей жесткости питьевой воды |
от 0,1 до 10 мг/л (исполнение СА71НА-А) от 0,8 до 80 мг/л (исполнение СА71НА-В) |
|
Пределы допускаемой приведенной погрешности при измерении массовой концентрации ионов алюминия, аммония, меди, марганца, железа, хроматов, нитритов, фосфатов и силикатов |
±2,0 % от значения верхнего предела диапазона измерений |
|
Пределы допускаемой приведенной погрешности при измерении общей жесткости питьевой воды |
±3,0 % от значения верхнего предела диапазона (исполнение СА71НА-В) ± 5,0 % от значения верхнего предела диапазона (исполнение СА71НА-А) |
|
Пределы допускаемой приведенной погрешности при измерении массовой концентрации гидразина |
±5,0 % от значения верхнего предела диапазона измерений |
Продолжение таблицы 2
|
Наименование характеристики |
Значения |
|
Пределы допускаемой приведенной погрешности при измерении массовой концентрации химического потребления кислорода, свободного и общего хлора |
±10,0 % от значения верхнего предела диапазона измерений |
|
Пределы допускаемой приведенной погрешности токового выхода (0/4...20 мА) |
±0,5 % от диапазона |
|
Напряжение питания постоянного тока, В |
115±11,5/230±23 |
|
Частота питания переменного тока, Гц |
50±0,5/60±0,6 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации фирмы.
Комплектность
В комплект поставки входят:
анализатор жидкости Stamolys 1 шт.;
комплект монтажных принадлежностей (по заказу) 1 шт.;
упаковка 1 шт.;
руководство по эксплуатации 1 экз.;
методика поверки МРБ МП. 1963-2009 1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы «Endress+Hauser Conducta GmbH+Co.KG», Германия. МРБ МП. 1963-2009 «Анализаторы жидкости Stamolys. Методика поверки».
Заключение
Анализаторы жидкости Stamolys соответствуют технической документации фирмы «Endress+Hauser Conducta GmbH+Co.KG», TP ТС 004/2011 «О безопамности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (регистрационный номер декларации о соответствии: ТС № RU Д-ОЕ.МЮ62.В.02737, срок действия по 26.01.2017 вкл.)
Межповерочный интервал - не более 12 месяцев (для анализаторов, предназначенных для применения либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр БелГИМ г.Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации № BY/112 02.1.0.0025
