Комплексы измерительные для анализа отработавших газов автомобилей BEA
| Номер в ГРСИ РФ: | РБ 03 09 4228 15 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | "Robert Bosch Power Tools GmbH", Германия |
Комплексы измерительные для анализа отработавших газов автомобилей ВЕА предназначены для измерения концентрации СО - оксида углерода, СОг - диоксида углерода, НС - углеводородов, Ог - кислорода в выхлопных газах двигателей внутреннего сгорания, работающих на бензине и газе, с вычислением значения коэффициента лямбда (X) и справочными значениями по температуре масла в двигателе, числу оборотов коленчатого вала двигателя и NOx - оксидов азота, а также для измерения дымности отработавших газов автомобилей, работающих на дизельном топливе.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 4228 15 |
| Наименование | Комплексы измерительные для анализа отработавших газов автомобилей BEA |
| Год регистрации | 2015 |
| Номер сертификата | 9586 |
| Дата регистрации | 2015-01-29 |
| Срок действия | 2020-01-29 |
| Получатель сертификата | фирма "Robert Bosch GmbH", Германия (DE) |
Производитель / Заявитель
фирма "Robert Bosch GmbH"
Адрес: 5475 Kellenburger Road / Dayton, Ohio 454224-1099
Контакты: +1-973-233-8921
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 1984-2015. |
Поверители
Скачать
|
Описание типа РБ 03 09 4228 15 [2010-09-01]
rb-03-09-4228-15_2010-09-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 4228 15 [2015-05-08]
rb-03-09-4228-15_2015-05-08.pdf
|
Скачать |
Описание типа
Назначение
Комплексы измерительные для анализа отработавших газов автомобилей ВЕА предназначены для измерения концентрации СО - оксида углерода, СОг - диоксида углерода, НС - углеводородов, Ог - кислорода в выхлопных газах двигателей внутреннего сгорания, работающих на бензине и газе, с вычислением значения коэффициента лямбда (X) и справочными значениями по температуре масла в двигателе, числу оборотов коленчатого вала двигателя и NOx - оксидов азота, а также для измерения дымности отработавших газов автомобилей, работающих на дизельном топливе.
Область применения - автотранспортные предприятия, станции технического обслуживания, автомобильные заводы.
Описание
Комплексы измерительные для анализа отработавших газов автомобилей ВЕА определяют содержание СО/СО2/НС на основе принципа селективной абсорбции каждого газа в зоне инфракрасного излучения. Поток излучения характерных областей спектра выделяется оптическими фильтрами и преобразуется в электрические сигналы, пропорциональные концентрации СО, СО2 и НС.
Регистрация содержания кислорода О2 и оксидов азота NOx осуществляется электрохимическими датчиками, сигнал которых пропорционален концентрации кислорода, оксидов азота и данная информация является справочной.
Имеются справочные функции определения температуры масла двигателя, частоты вращения коленчатого вала двигателя.
Принцип определения дымности основан на просвечивании столба отработавших газов автомобилей и регистрации степени ослабления светового потока после прохождения его рабочей камеры дымомера (значение фотометрической базы 0,43 м, температура отработавших газов 80 °C).
Комплексы измерительные для анализа отработавших газов автомобилей ВЕА построены по модульному принципу. В зависимости от комплектации модулями ВЕА 050, ВЕА 055, ВЕА 060, ВЕА 070, ВЕА 460, RTM 430 и в сочетании с персональным компьютером и программным обеспечением ВЕА-Software (ESA-Software), фирма "Robert Bosch GmbH" выпускает следующие модификации комплексов измерительных для анализа отработавших газов автомобилей ВЕА:
I государственный реестр
II I '-Радств измерений / 1
\ Республики Беларусь / Ц
СТр 1 ИЗ 6 \\ Документов/ JJ
- модификация BEA 850 - для измерения концентрации отработавших газов автомобилей с дизельными двигателями и двигателями работающих на бензине и газе, а также для измерения дымности дизельных двигателей автомобилей. Комплекс используется в стационарных условиях. В комплект комплекса входят модуль для измерения концентрации отработавших газов ВЕА 050 и модуль дымности R.TM 430.
- модификация ВЕА 550 - для измерения концентрации отработавших газов автомобилей с дизельными двигателями и двигателями работающих на бензине и газе, а также для измерения дымности дизельных двигателей автомобилей. Комплекс используется в переносных условиях. В комплект комплекса входят модуль для измерения концентрации отработавших газов ВЕА 060 и модуль дымности ВЕА 070.
- модификация ВЕА 950 - для измерения концентрации отработавших газов автомобилей с дизельными двигателями и двигателями работающих на бензине и газе, а также для измерения дымности дизельных двигателей автомобилей. Комплекс используется в стационарных условиях. В комплект комплекса входят модуль для измерения концентрации отработавших газов ВЕА 055 и модуль дымности ВЕА 070.
Переносные модули дымности R.TM 430, ВЕА 070 и модули для измерения концентрации отработавших газов автомобилей ВЕА 460, ВЕА 060 могут работать самостоятельно посредством подключения к персональному компьютеру Bluetooth-
связью.
Конструктивно комплексы измерительные для анализа отработавших газов автомобилей ВЕА модификаций ВЕА 850 и ВЕА 950 состоят из передвижной тележки, на которой размещается модуль для анализа отработавших газов, персональный компьютер с блоком управления, клавиатура, LED-дисплей и встроенный принтер для распечатки результатов измерений. Шланги и зонды для отбора проб отработавших газов автомобиля закреплены на левой стороне тележки. Модуль дымности RTM 430 закреплен на кронштейне тележки и может быть перенесен к месту измерения.
Комплексы измерительные для анализа отработавших газов автомобилей ВЕА оснащены разъемом R.S232 для подключения к ним других внешних устройств.

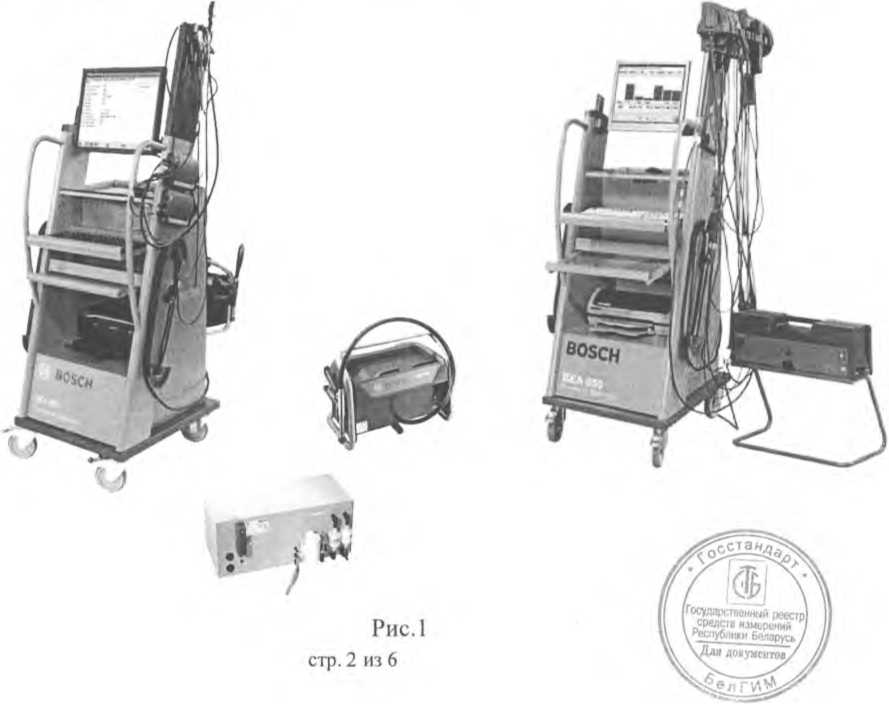

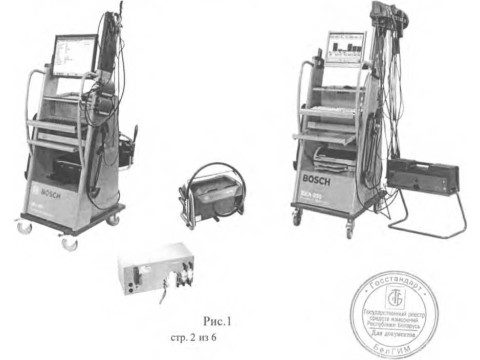

Внешний вид комплексов измерительных для анализа отработавших газов автомобилей ВЕА приведен на рис.1.
Схема с указанием места нанесения знака поверки (клейма-наклейки) приведена в приложении к описанию типа.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные характеристики комплексов измерительных для анализа отработавших газов автомобилей ВЕА приведены в таблице.
Таблица 1
|
Комплексы измерительные для анализа отработавших газов автомобилей ВЕА | |||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
Регистр иру емые параметры |
СО |
со2 |
НС |
Коэффициент поглощени я света(коэф фициент ослабления светового потока) |
X |
О2 |
Количество оборотов коленчатого вала |
Температ ура масла в двигателе |
NOX |
|
Диапазон показаний |
от 0 до 10 об.д, % |
от 0 до 18 об.д, % |
от 0 до 9999 млн’1 по н- гексану |
от 0 до 10 м’1 (от 0 до 100)% |
от 0,5 до-9,999 |
от 0 до 22 об.д, % |
от 0 до 9999 мин’1 |
от 0 до 150 °C |
от 0 до 5000 млн'1 |
|
Диапазон измерений |
от 0 до 10 об.д, % |
от 0 до 18 об.д, % |
от 0 до 9999 млн-' по н- гексану |
от 0 до Юм’1 |
от 0 до 22 об.д, % | ||||
|
Пределы допускаемой погрешности измерений: -относительной - абсолютной |
±5 % |
±5% |
±5 % |
±0,05 м'1 |
не нормир уется |
±5 % |
не нормирует ся |
не нормируе тся |
не норми руется |
|
Принцип действия |
инфра-красн. |
инфра-красн. |
инфра-красн. |
оптич. |
расчет |
электрохимич. |
- |
- |
электрохимии. |
|
Время установлен ия рабочего режима |
до 15 мин. | ||||||||
|
Параметры электролита НИЯ |
Однофазная сеть переменного тока с номинальным напряжением 230 В, 50 Гц или с номинальным напряжением постоянного тока 12 В от бортовой сети автомобиля. | ||||||||
|
Параметры окружающей среды при эксплуатаци и |
от 5 °C до 40 °C, относительная влажность воздуха до 90% | ||||||||
Продолжение таблицы 1
|
1 |
2 I |
3 1 4 |
5 I 6 | 7 | 8 |
1 9 |
1 ю |
|
Масса, размеры |
ВЕА 460-16 кг 260х400х410 мм ВЕА 050 -13 кг 210x390x390 мм ВЕА 850 -91 кг, 1785x680x670 мм RTM 430 - 8 кг, 594x203x151 мм |
ВЕА 055 -7 кг 370x175x230 мм ВЕА 060 -10 кг 414x280x330 мм ВЕА 070 -10 кг 414x280x330 мм ВЕА 550 -20 кг 830x560x660 мм ВЕА 950 -80 кг 1785x680x670 мм | |||
|
Температура окружающе го воздуха при хранении и транспорта ровании |
от минус 25 °C до плюс 60 °C | ||||
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP30 (IP20 для ВЕА 950) | ||||
|
Периодичность проведения калибровки |
1 раз в 6 месяцев | ||||
Знак утверждения типа
Знак утверждения типа средств измерений Республики Беларусь наносится на титульный лист инструкции по эксплуатации типографским способом.
Комплектность
В комплект поставки входят:
- комплекс измерительный для анализа отработавших газов автомобилей ВЕА;
- пакет программного обеспечения ВЕА-Software (ESA-Software);
- пробоотборный шланг и зонд;
- инструкция по эксплуатации;
- методика поверки МРБ МП. 1984-2015
Дополнительная комплектация (по требованию заказчика):
- NOx -сенсор;
- модуль числа оборотов коленчатого вала ВЕА 030;
- щуп температуры масла.
- принтер;
- кабель связи для принтера;
- LED-дисплей;
- РС-компьютер;
- клавиатура.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Robert Bosch GmbH", Германия.
СТБ 2169-2011 "Транспортные средства, оснащенные двигателями с
воспламенением от сжигания. Дымность отработавших газов".
„ :,вечиай pecc'V ГОСУДМ*-’ „-дачиеда*1 ерей-
с
СТБ 2170-2011 "Транспортные средства, оснащенные принудительным зажиганием. Выбросы загрязняющих веществ в отработ$
СТБ 1641-2006 "Транспорт дорожный. Требования к техническому состоянию по условиям безопасности движения. Методы проверки".
МРБ МП. 1984-2015 "Комплексы измерительные для анализа отработавших газов автомобилей ВЕА" Методика поверки.
Заключение
Комплексы измерительные для анализа отработавших газов автомобилей ВЕА соответствуют требованиям технической документации фирмы-изготовителя,
СТБ 2170-2011, СТБ 2169-2011, СТБ 1641 -2006.
Межповерочный интервал не более 6 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ г. Минск, Старовиленский тракт, 93, тел. 2349813. Аттестат аккредитации №BY/112 02.1.0.0025.
