Измерители адгезии изоляционного покрытия газопроводов ИА-1
| Номер в ГРСИ РФ: | РБ 03 03 0508 14 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Производитель / заявитель: | РУП "БЕЛГАЗТЕХНИКА", г. Минск |
Измерители адгезии изоляционного покрытия газопроводов ИА-1 (далее - измерители) предназначены для измерения адгезии (усилия прилипания) битумного или полимерного изоляционного покрытий к поверхности трубопровода при контроле качества изоляционных работ в полевых и заводских условиях. Толщина контролируемого покрытия не более 15 мм.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 0508 14 |
| Наименование | Измерители адгезии изоляционного покрытия газопроводов ИА-1 |
| Год регистрации | 2014 |
| Номер сертификата | 9525 |
| Дата регистрации | 2014-12-23 |
| Срок действия | 2019-12-23 |
| Получатель сертификата | РУП "БЕЛГАЗТЕХНИКА", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
РУП "БЕЛГАЗТЕХНИКА"
Адрес: ул. Гурского, 30, 220015, г. Минск
Контакты: +375 17 357-65-61 // marketing@belgastehnika.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП 331-97. |
Поверители
Скачать
|
Описание типа РБ 03 03 0508 14 [2013-12-02]
rb-03-03-0508-14_2013-12-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 03 0508 14 [2015-04-28]
rb-03-03-0508-14_2015-04-28.pdf
|
Скачать |
Описание типа
Назначение
Измерители адгезии изоляционного покрытия газопроводов ИА-1 (далее - измерители) предназначены для измерения адгезии (усилия прилипания) битумного или полимерного изоляционного покрытий к поверхности трубопровода при контроле качества изоляционных работ в полевых и заводских условиях. Толщина контролируемого покрытия не более 15 мм.
Область применения - предприятия газового хозяйства, а так же на предприятиях различных отраслей промышленности, где применяются битумные или полимерные покрытия.
Описание
Принцип действия измерителей основан на измерении усилия сдвига битумного покрытия или полимерного покрытия. Усилие сдвига или отслаивания фиксируется индикатором, пропорционально деформации пружины.
Конструктивно измеритель ИА-1 состоит из плиты, корпуса со встроенной пружиной, индикатора часового типа, сменных насадок и комплекта инструмента для выполнения подготовительных работ.

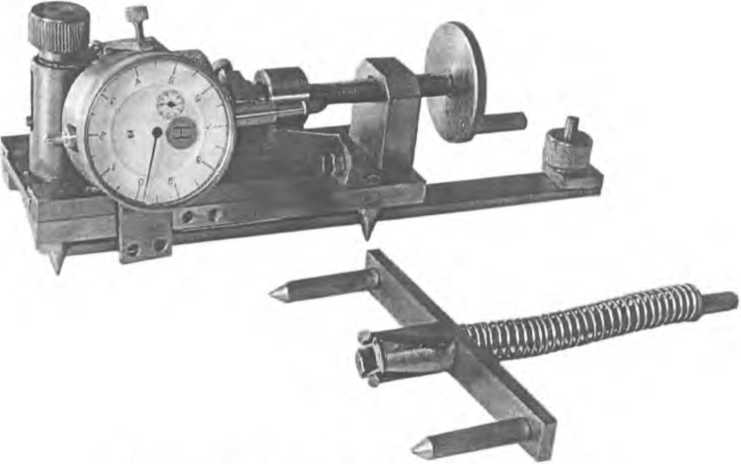

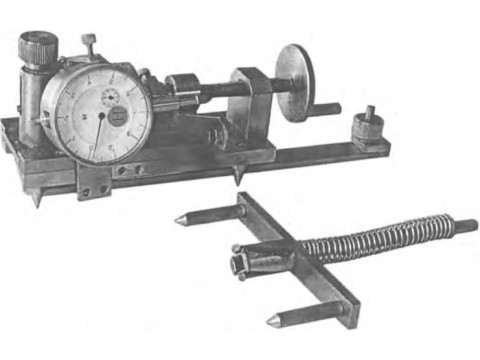

Внешний вид измерителя ИА-1 приведен на рисунке 1.
Рисунок 1 - Внешний вид измерителя ИА-1
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблице 1.
Таблица 1
|
Наименование параметра |
Значение параметра |
|
1 Диапазоны измерений усилия прилипания (адгезии), И |
от 0 до 60 |
|
2 Пределы допускаемой относительной погрешности измерения адгезии, % |
±25 |
|
3 Масса , кг, нс более |
2,6 |
|
4 Габаритные размеры, мм, не более |
110x 250x90 |
|
5 Средняя наработка на отказ, ч, не менее |
10000 |
|
6 Средний срок службы, лет, не менее |
6 |
Лист 2 из 3
Знак утверждения типа
Знак утверждения типа средств измерений наносится на табличку фотохимическим методом и на титульный лист паспорта типографским способом.
Комплектность
Комплект поставки указан в таблице 2
Таблица 2
|
Обозначение |
Наименование |
Кол. |
|
11-95.6.00.00.000 |
Измеритель адгезии изоляционного | |
|
покрытия газопроводов ИА-1 |
1 | |
|
11-95.6.00.00.000 ПС |
Паспорт |
1 |
|
МП 331-97 |
Методика поверки |
1 |
|
11-95.6.05.00.000 |
Зажим |
1 |
|
11-95.6.00.00.025 |
Гайка |
1 |
|
11-95.6.00.00.026 |
Прижим |
1 |
|
11-95.6.00.00.030 |
Нож |
1 |
|
11-95.6.09.00.000 |
Сверло |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ РБ 00555028.027-96 «Измеритель адгезии изоляционного покрытия газопроводов ИА-1». Технические условия.
МП 331-97 «Измеритель адгезии изоляционного покрытия газопроводов ИА-1». Методика поверки.
Заключение
«Измерители адгезии изоляционного покрытия газопроводов ИА-1» соответствуют ТУ РБ 00555028.027-96.
Межповерочный интервал - не более 12 месяцев (при использовании в сфере законодательной метрологии).
