Плотномеры Liquiphant M Density
| Номер в ГРСИ РФ: | РБ 03 08 4541 10 |
|---|---|
| Раздел: | Средства измерений плотности и вязкости [8] |
| Категория: | Плотномеры |
| Производитель / заявитель: | "Endress+Hauser SE+Co.KG", Германия |
|
Описание типа РБ 03 08 4541 10 [2011-03-22]
rb-03-08-4541-10_2011-03-22.pdf
|
Скачать |
Плотномеры Liquiphant М Density (в дальнейшем - плотномеры) предназначены для измерения плотности жидкостей в резервуарах и трубопроводах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 08 4541 10 |
| Наименование | Плотномеры Liquiphant M Density |
| Год регистрации | 2010 |
| Номер сертификата | 6808 |
| Дата регистрации | 2010-12-28 |
| Срок действия | 2015-12-28 |
| Получатель сертификата | фирма "ENDRESS+HAUSER GmbH+Co.KG", Германия (DE) |
Производитель / Заявитель
фирма "Endress+Hauser GmbH+Co.KG"
Адрес: Dieselstrasse 24, D-70839, Gerlingen
Контакты: +49 76 2197502 / +49 76 21975345
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2122-2011 |
Поверители
Скачать
|
Описание типа РБ 03 08 4541 10 [2011-03-22]
rb-03-08-4541-10_2011-03-22.pdf
|
Скачать |
Описание типа
Назначение
Плотномеры Liquiphant М Density (в дальнейшем - плотномеры) предназначены для измерения плотности жидкостей в резервуарах и трубопроводах.
Область применения - системы учета, контроля и автоматического управления технологическими процессами в различных областях хозяйственной деятельности.
Описание
Плотномеры состоят из первичного вибрационного преобразователя Liquiphant (далее -датчик) и вторичного преобразователя FML621.
Принцип действия плотномеров основан на зависимости частоты колебаний вилки датчика от плотности измеряемой жидкости.
Измерительная вилка датчика колеблется с резонансной частотой. При погружении вилки в жидкость резонансная частота колебаний изменяется в зависимости от плотности измеряемой среды.
Импульсный выходной сигнал с датчика, пропорциональный частоте колебаний вилки, преобразуется в значение плотности вторичным преобразователем FML621.
Измеренные значения могут быть выражены в различных единицах измерения плотности, а также плотности, приведенной к стандартным условиям, или концентрации.
Вторичный преобразователь FML621 имеет входы для стандартных аналоговых сигналов с преобразователей давления и температуры, а также выходные аналоговый, импульсный и (или) цифровой сигналы.
Плотномеры выпускают в обычном или взрывозащищенном, компактном и раздельном исполнениях.
Плотномеры имеют исполнения для применения в пищевой и фармацевтической промышленностях.
Место нанесения знака поверки (клейма-наклейки) указано в Приложении. ____

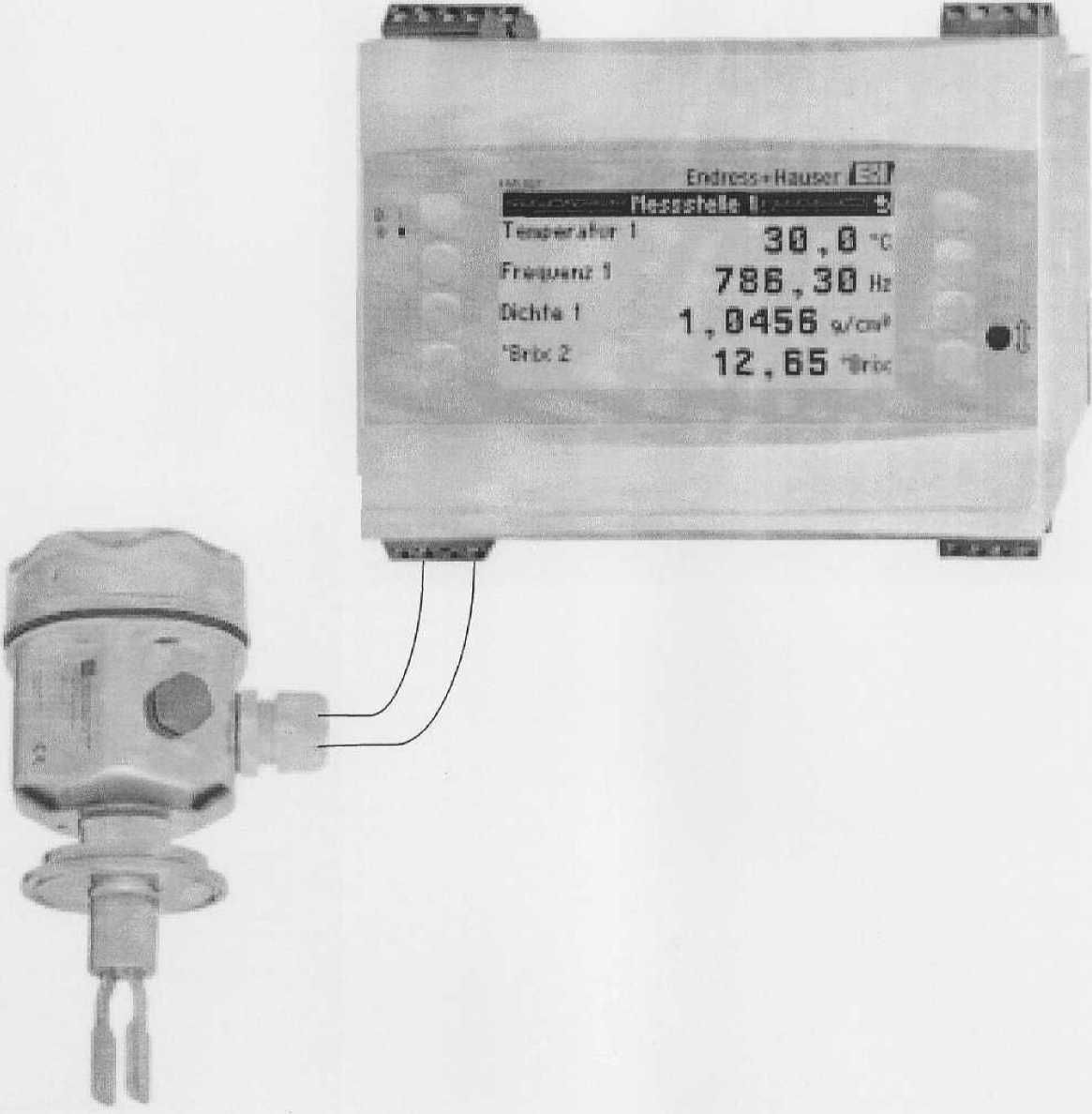

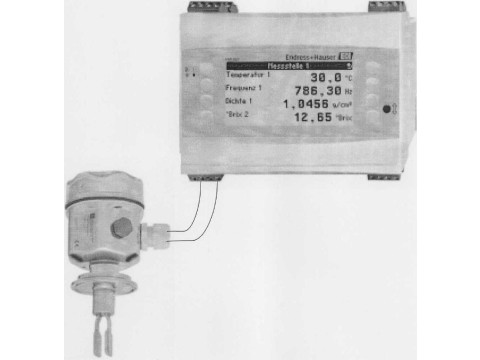

Внешний вид плотномеров представлен на рисунке 1.
Рисунок 1 - Внешний вид плотномера
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики плотномеров приведены в таблице.
Таблица
|
Наименование характеристики |
Значения |
|
1 Диапазон измерений, г/см3 |
от 0,7 до 2,0 |
|
2 Пределы допускаемой абсолютной погрешности, г/см3 |
±0,02 опция: ± 0,005; ± 0,002 |
|
3 Диапазон температур измеряемой среды, °C |
от 0 до плюс 80 опция: от минус 50 до плюс 150 |
|
4 Диапазон рабочего избыточного давления, МПа |
от минус 0,1 до плюс 2,1 |
|
5 Диапазон температур окружающей среды, °C |
от минус 20 до плюс 50 |
|
6 Максимальная скорость потока, м/с |
2 |
|
7 Максимальная вязкость среды, МПа-с |
350 |
|
8 Диапазоны напряжения питания: постоянного тока, В переменного тока, В |
от 20 до 36 от 90 до 250 |
|
9 Потребляемая мощность, ВА/ Вт, не более |
38 |
|
10 Параметры выходов |
от 0 до 20 мА (от 4 до 20 мА); импульсный, максимальная частота 12,5 кГц; RS232, RS485, Profibus DP, Ethernet |
|
11 Пределы допускаемой приведенной погрешности токового выходного сигнала, % |
±0,5 |
|
12 Степень защиты оболочки по ГОСТ 14254-96 |
вторичный преобразователь FML621 - IP20 |
|
13 Масса, кг, не более |
вторичный преобразователь FML621 - 0,5 |
Знак утверждения типа
Знак утверждения типа наносится на Руководство по эксплуатации типографским способом.
Комплектность
Плотномер Liquiphant М Density.
Руководство по эксплуатации.
МРБ МП. 2122-2011 «Система обеспечения средств измерений Республики Беларусь.
Плотномеры Liquiphant М Density. Методика поверки».
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
—-Tv
ки
I
, ДуДтяи БелаРР- / ]
//
СТР 3 из 5
Техническая документация фирмы «Endress+Hauser Gmbll+Co.KG» (
МРБ МП. 2122-2011 «Система обеспечения средств измерений Респуб/
Плотномеры Liquiphant М Density. Методика поверки». V
Заключение
Плотномеры Liquiphant М Density соответствуют технической документации фирмы «Endress+Hauser GmbH+Co.KG» (Германия).
Межповерочный интервал - не более 24 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ, г.Минск, Старовиленский тракт, 93, тел. 334-98-13,
Аттестат аккредитации № BY/112 02.1.0.0025.
