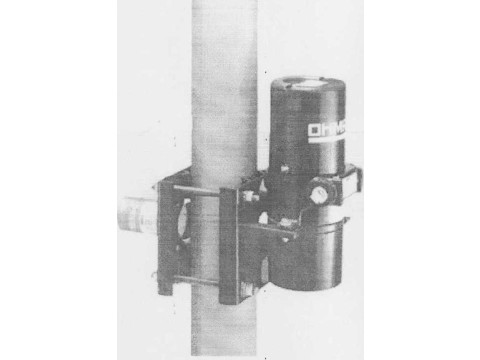

Плотномеры радиоизотопные DSG
| Номер в ГРСИ РФ: | РБ 03 08 4098 09 |
|---|---|
| Раздел: | Средства измерений плотности и вязкости [8] |
| Категория: | Плотномеры |
| Производитель / заявитель: | "VEGA Grieshaber KG", Германия |
Плотномеры радиоизотопные DSG предназначены для непрерывного автоматичес юго измерения плотности жидких сред, пульп, суспензий, щелочи в трубопроводе и контроля параметров технологических процессов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 08 4098 09 |
| Наименование | Плотномеры радиоизотопные DSG |
| Год регистрации | 2009 |
| Номер сертификата | 5957 |
| Дата регистрации | 2009-07-30 |
| Срок действия | 2014-07-30 |
| Получатель сертификата | фирма "VEGA Grieshaber KG", Германия (DE) |
Производитель / Заявитель
фирма "VEGA Grieshaber KG"
Адрес: Postfach 1142-Am Hohenstein 113, 77757 Schiltach
Контакты: +49 7836 50-0 / +49 7836 50-201 / info@de.vega.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1957-2009 |
Поверители
Скачать
|
Описание типа РБ 03 08 4098 09 [2009-12-10]
rb-03-08-4098-09_2009-12-10.pdf
|
Скачать | ||
|
Описание типа РБ 03 08 4098 09 [2009-01-01]
rb-03-08-4098-09_2009-01-01.pdf
|
Скачать |
Описание типа
Назначение
Плотномеры радиоизотопные DSG предназначены для непрерывного автоматичес юго измерения плотности жидких сред, пульп, суспензий, щелочи в трубопроводе и контроля параметров технологических процессов.
Область применения - предприятия горно-обогатительной, нефтехимической, цементной промышленности, сельское хозяйство.
Описание
Принцип действия пло тномера основан на поглощении радиоактивного излучения
при прохождении через измеряемый материал. Гамма - датчики плотности состоят из запломбированного источника излучения, находящегося в держателе источника, который монтируется на одной стороне трубопровода, и сцинциляционного детектора, устанавливаемого на противоположной стороне трубы. В качестве радиоактивных излучателей для измерения плотности применяются радиоактивные изотопы элементов цезия (137Cs). Сцинтиллятор преобразует поступающее радиоактивное излучение в импульсы света, которые далее преобразуются фотоэлектронным умножителем в электрические импульсы. Электронный преобразователь на основе микропроцессора GEN 2000 обрабатывает полученные сигналы и формирует соответствующие токовые выходные сигналы.
Место расположения знака поверки указано в приложении А.

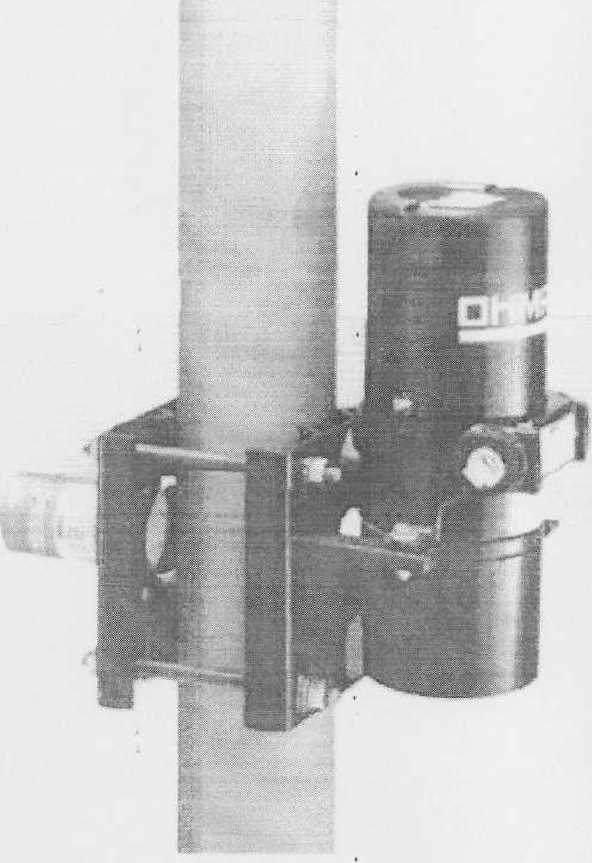

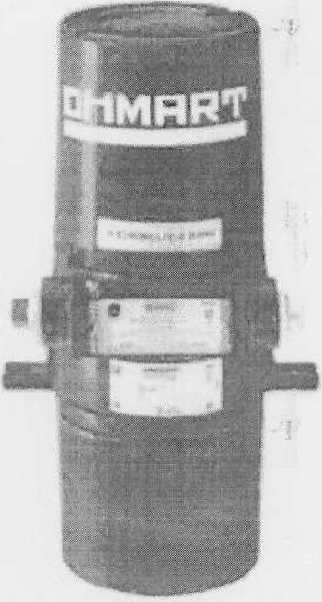

Внешний вид плотномера указан на рис. 1
Рис. 1 А. Плотномер DSG
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные характерно гики указаны в таблице. Таблица
|
Наименование характеристики |
Значение характерис тики |
|
Диапазон измерения плотности, кг/м’ (г/см3 ) |
от 700 до 2000, (от 0.700 до 2,000) |
|
Пределы допускаемой относи тельной погрешности измерения плотности. % |
±0,5 |
|
Диапазон температур окружающей среды, °C |
от минус 20 до плюс 60 |
|
Относительная влажность окружающего воздуха, % |
от 0 до 95 |
|
Токовый выходной сигнал, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной погрешности, токового выходного сигнала. % |
±0,5 |
|
Напряжение питания переменного тока, В |
230+10% |
|
11отребляемая мощность. Вт. не более |
15 |
|
Степень зашиты оболочки но ГОСТ 14254 |
IP66 |
Знак утверждения типа
Знак утверждения типа наносится на руководство по эксплуатации методом компьютерной графики и на лицевую панель электронного блока в виде наклейки.
Комплектность
В комплект поставки плотномера входят:
- детектор;
- установочные брекеты (2шт.);
- диск с инструкцией пользователя;
- паспорт;
МРБ МП. 1950-2009 "Плотномеры радиоизотопные DSG. Методика поверки".
(по заказу).
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "VEGA Grieshaber KG", (Германия.) МРБ МП. 1950-2009 "Плотномеры радиоизотопные DSG. Методика поверки".
Заключение
Плотномеры радиоизотопные DSG соответствуют требованиям технической документации фирмы "VEGA Grieshaber KG", (Германия).
Межповерочный интервал - не более 12 месяцев (для плотномеров, предназначенных для применения либо применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ г. Минск, Старовиленский тракт, 93 тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
