Плотномеры DECON 21 с детектором DD-50
| Номер в ГРСИ РФ: | РБ 03 08 1344 08 |
|---|---|
| Раздел: | Средства измерений плотности и вязкости [8] |
| Категория: | Плотномеры |
| Производитель / заявитель: | "RGI Industriemessgerate GmbH", Германия |
11лотномеры DECON 21 с детектором DD-50 (далее - плотномер) предназначены для непрерывного автоматического измерения плотности жидких сред, пульп, суспензий, щелочи в трубопроводе и контроле параметров технологических процессов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 08 1344 08 |
| Наименование | Плотномеры DECON 21 с детектором DD-50 |
| Год регистрации | 2008 |
| Номер сертификата | 5610 |
| Дата регистрации | 2008-11-27 |
| Срок действия | 2013-11-27 |
| Получатель сертификата | фирма "RGI Industriemessgerate GmbH", Германия (DE) |
Производитель / Заявитель
фирма "RGI Industriemessgerate GmbH"
Адрес: Beermiss 15, D-75323 Bad Wildbad; Postfach 110208, D-75317 Bad Wildbad
Контакты: 07081 5026 / 07081 5526 / E-mail: info@RGI-MS.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.МН 1107-2002 |
Поверители
Скачать
|
Описание типа РБ 03 08 1344 08 [2009-03-18]
rb-03-08-1344-08_2009-03-18.pdf
|
Скачать | ||
|
Описание типа РБ 03 08 1344 08 [2002-03-07]
rb-03-08-1344-08_2002-03-07.pdf
|
Скачать | ||
|
Описание типа РБ 03 08 1344 08 [2008-01-01]
rb-03-08-1344-08_2008-01-01.pdf
|
Скачать |
Описание типа
Назначение
11лотномеры DECON 21 с детектором DD-50 (далее - плотномер) предназначены для непрерывного автоматического измерения плотности жидких сред, пульп, суспензий, щелочи в трубопроводе и контроле параметров технологических процессов.
Область применения предприятия промышленности и сельского хозяйства.
ОНИС АННЕ
Принцип действия плотномера состоит в оценке поглощения радиоактивного излучения при прохождении через какой-либо материал. Измерительный участок состоит из радиоактинного источника, излучение которого выходи г из экранирующей камеры в виде тонкого измерительного луча и регистрируется сцинтилляционным детектором после прохождения через измеряемую субстанцию. В качестве радиоактивных излучателей для измерения плотности применяются радиоактивные изотопы элементов цезия (l37Cs). Для измерения излучения применяется сцинтилляционные детекторы. Сцинтиллятор (кристалл из Na(TI)J) преобразует поступающее радиоактивное излучение в импульсы света, которые далее преобразуются фотоэлек тронным умножителем в электрические импульсы. Они регис трируются плотномером DECON и пересчитываются в плотность измеряем^еаг—\ материала.
Место расположения знака поверки указано в приложении А.

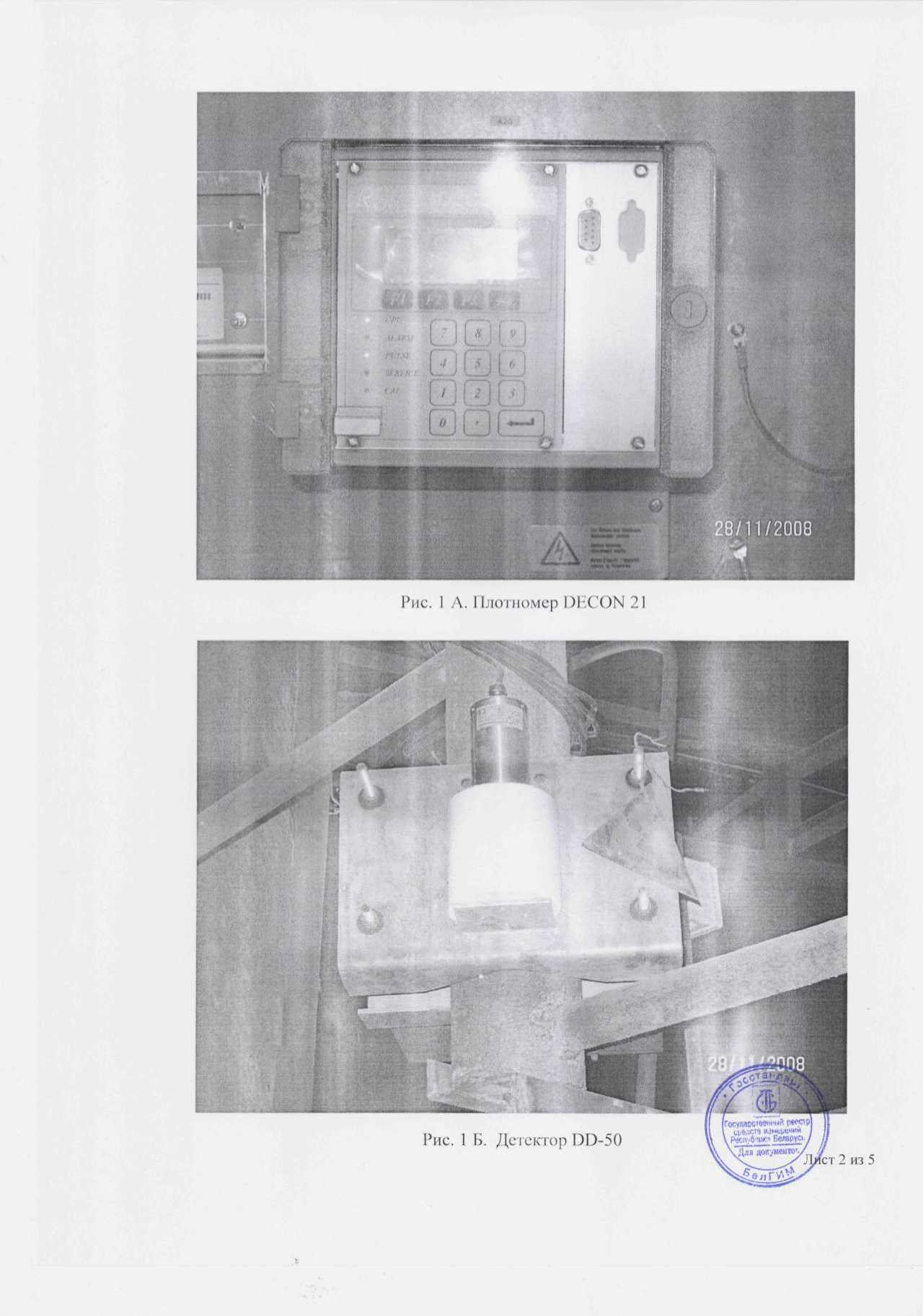

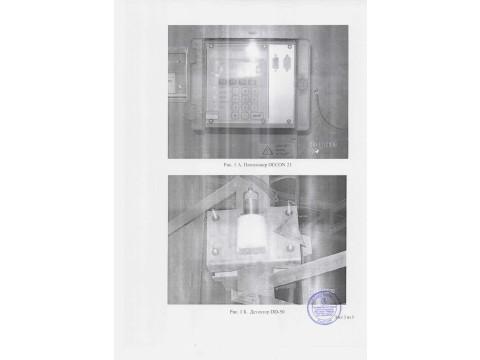

Внешний вид плотномера указан на рис. 1
Рис. I А. Плотномер DECON 21
Рис. 1 1>. Детектор DD-50
ГосуМОС’ввм^ II
I VpfcUCT, ИЛМЦЛИН* / II
\ Ресл 6 w* Беларув / //
\Д-1й докумеитоу ./
s' Лист 2 из 5
<7'Г
□ 0И
ЧГЮН I
—
28/11/2008
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные характеристики казаны в таблице Таблица
|
Наименование характеристики Диапазон измерения плотности, кг/м3 |
Значение характеристики _____ от 800 до 2000 |
|
Пределы допускаемой основной относит ельной погрешности, % |
±0.5 |
|
Диапазон температур окружающей среды. °C - для детектора - для электронного блока |
от минус 25 до плюс 50 от 0 до плюс 55 |
|
Токовый выходной сигнал. мА |
от 0/4 до 50 |
|
Предел основной приведенной погрешности токового выходного сигнала, % |
±0,5 |
|
Напряжение питания переменного тока, В |
230±10% |
|
Потребляемая мощност ь. Вт, не более |
20 |
|
Степень защиты оболочки по ГОСТ 14254 -для электронного блока - для дет ектора |
11’ 65 IP 67 |
Знак утверждения типа
Знак \ гверждения типа наносится на руководство по эксплуатации методом компьютерной графики и на лицевую панель электронного блока в виде наклейки
Комплектность
В комплект поставки плотномера входят:
базовый комплект и припадлежности на представленную модификацию в
соответст вии с документацией фирмы:
руководство по эксплуатации:
методика поверки МП.МП 1107-2002:
дополнительные принадлежности и расходные материалы в соот всгствии с доку м ентац и с й фи рм ы.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "RG1 Industriemessgerate GmbH", (Германия) Методика поверки МП.МН 1107-2002
(Г&\
II Костасе пеним й prrcipl
II I гУ*-**-”’ /
\\ Бсларуа /
Ki аипс
ИИ \Для дик^м«гт«'У
Заключение
Плотномеры DECON21 с детектором DD-50 соответствует требованиям технической документации фирмы "RGI industriemcssgerate GmbH". Германия.
Межповерочный интервал не менее 12 месяцев (для плотномеров, предназначенных для применения либо применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ г. Минск. Старовиленский тракт. 93 тел.334-98-13
Аттестат аккредитации № BY/ 112 02.1.0.0025
