Cчетчики жидкости турбинные PTF, PNF
| Номер в ГРСИ РФ: | РБ 03 07 8534 22 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Производитель / заявитель: | ООО «НефтеГазМетрология», г. Белгород |
|
Описание типа РБ 03 07 8534 22 [2022-01-24]
rb-03-07-8534-22_2022-01-24.pdf
|
Скачать |
Описание: принцип действия счетчиков основан на преобразовании частоты вращения ротора в значения объемного расхода и объема жидкости, протекающей через счетчик.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 8534 22 |
| Наименование | Cчетчики жидкости турбинные PTF, PNF |
| Год регистрации | 2022 |
| Номер сертификата | 14779 |
| Дата регистрации | 2022-01-03 |
| Срок действия | 2025-11-27 |
| Получатель сертификата | ООО «НефтеГазМетрология», г. Белгород, РФ |
Производитель / Заявитель
ООО «НефтеГазМетрология», г. Белгород, РФ
Адрес: 308009, РФ, г. Белгород, ул.Волчанская, 167
Контакты: тел.: +7 (4722) 402-111, факс: +7 (4722) 402 112, info@oilgm.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически НЕ обеспечены ввиду отсутствия специализированных эталонных установок. |
| Методика поверки | Поверку проводить по МП 1141-9-2020 "Счетчики жидкости турбинные PTF, PNF. Методика поверки" (2020). |
| Признание поверки | Первичная поверка ООО «НефтеГазМетрология», г.Белгород, РФ (аттестат аккредитации - №RA.RU.312754, шифр поверительного клейма-ДУХ) (Комиссия №26-21). |
Поверители
Скачать
|
Описание типа РБ 03 07 8534 22 [2022-01-24]
rb-03-07-8534-22_2022-01-24.pdf
|
Скачать |
Описание типа
Назначение
Описание: принцип действия счетчиков основан на преобразовании частоты вращения ротора в значения объемного расхода и объема жидкости, протекающей через счетчик.
Счетчики состоят из преобразователя объема и объемного расхода турбинного (далее - ПР) и вторичного преобразователя (может отсутствовать), в качестве которого применяется прибор вторичный теплоэнергоконтроллер ИМ2300 (тип зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под№ 14527-17) (далее-ПВ).
При наличии в составе счетчика ПВ, он может включать в себя от одного до четырех ПР. По заказу ПР может комплектоваться струевыпрямителями и барьерами искрозащиты.
ПР включает в себя:
корпус с фланцами (возможно бесфланцевое исполнение);
узел ротора с держателями оси, подшипниками и дефлекторами;
один или два преобразователя сигналов индукционных ПСИ-90, ПСИ-90-Д, ПСИ-90Ф, ПСИ-90Ф-Д (далее - ПСИ) с усилителями - формирователями сигнала ФС-30.
При эксплуатации счетчика движение жидкости через внутреннюю полость ПР вызывает вращение ротора. Число оборотов ротора пропорционально объему жидкости, прошедшей через счетчик. При вращении ротора и прохождении его лопастей возле ПСИ в чувствительном элементе ПСИ наводится электродвижущая сила, которая преобразуется в последовательность электрических импульсов. Количество импульсов измеряется и преобразовывается в значение объема жидкости с помощью ПВ, или другого измерительно-вычислительного устройства утвержденного типа.
Счетчики выпускаются в различных модификациях в зависимости от диаметров условного прохода, диапазона измерений объема, объемного расхода и кинематической вязкости жидкости. Модификации счетчиков приведены в таблице 6.
Общий вид ПР и общий вид счетчика в комплекте с ПВ приведены на рисунках 1 и 2 соответственно.

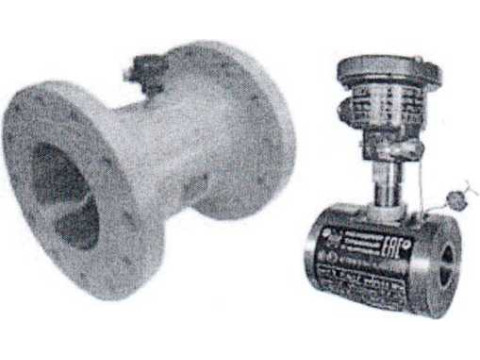

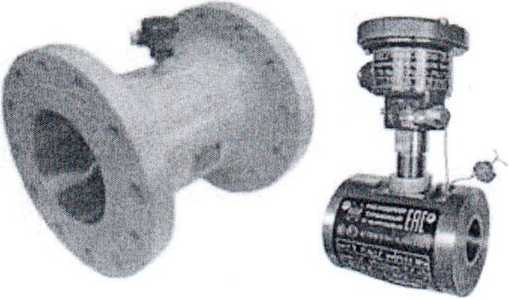

Рисунок 1 - Общий вид ПР

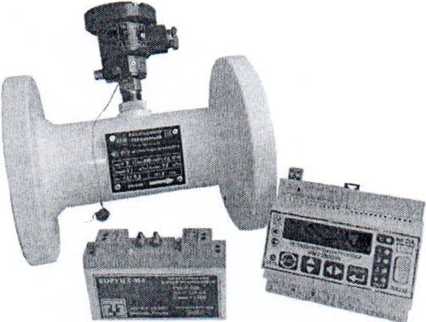

Рисунок 2 - Общий вид счетчика в комплекте с ПВ
Место установки пломбы показано на рисунке 3.

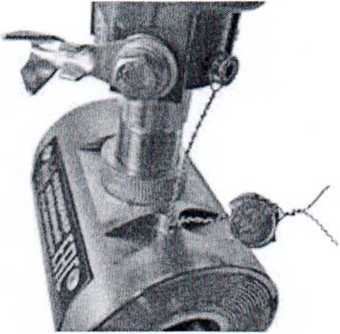

Рисунок 3 - Место установки пломбы
Обязательные метрологические требования:
Таблица 1
|
Наименование характеристики |
Значение | |
|
Диапазон измерений расхода, м3/ч(,) |
Модификация счетчиков | |
|
PTF 015 |
от 0,5 до 5 | |
|
PTF 020 |
от 1,1 до 11 | |
|
PTF 025 |
от 1,6 до 16 | |
|
PTF 040 |
от 4,0 до 40 | |
|
PTF 050 |
от 7,1 до 71 | |
|
PTF 080 |
от 15,5 до 155 | |
|
PTF 050Н |
от 7 до 70 | |
|
PTF 080Н |
от 12 до 140 | |
|
PTF 1 ООН |
от 25 до 300 | |
|
PTF 150Н |
от 50 до 600 | |
|
PNF 100 |
от 28 до 280 | |
|
PNF 150 |
от 70 до 700 | |
|
PNF 200 |
от 120 до 1200 | |
|
PNF 250 |
от 200 до 2000 | |
|
Пределы допускаемой относительной погрешности счетчиков в комплекте с ПВ, реализующими кусочно-линейную аппроксимацию градуировочной характеристики (далее - ГХ) ПР, %: -для модификации PTF 015 -для остальных модификаций |
±0.25 ±0,15 | |
|
Пределы допускаемой относительной погрешности ПР в точке диапазона расхода, %: -для модификации PTF 015 -для модификаций PTF 020 и PTF 025 -для остальных модификаций |
±0,25 ±0,15 ±0.10 | |
|
Пределы допускаемой относительной погрешности ПР в диапазоне расхода при реализации ГХ в виде постоянного среднего коэффициента преобразования, %: -для моделей PNF и PTF кроме модификации PTF 015 -для модификации PTF 015 -для модели PTF-H |
±0,25; ±0.50; ±1.0 ±0,50; ±1.0: ±5,0 ±0,15; ±0,25 | |
|
Среднее квадратическое отклонение случайной составляющей погрешности, %, не более: -для модификаций PTF 015, PTF 020, PTF 025 -для остальных модификаций |
0.03 0.02 | |
|
0) Указан максимальный диапазон измерений расхода. Конкретное значение согласовывается с изготовителем и указывается в паспорте. Нижний предел измерений диапазона расхода зависит от вязкости рабочей среды | ||
Таблица 2 - Нижние границы диапазонов расхода ПР модели PTF (кроме модификации PTF 015) при реализации ГХ в виде постоянного среднего коэффициента преобразования
|
Поддиапазоны кинематической вяз-кости рабочей жидкости, мм2/с (сСт) |
Нижние границы диапазонов расхода, % от наибольшего значения расхода * | ||
|
для ПР с пределами допускаемой относительной погрешности ±0,25 % |
для ПР с пределами допускаемой относительной погрешности ±0,50 % |
для ПР с пределами допускаемой относительной погрешности ±1,0% | |
|
от 0,5 до 2,0 |
от 10 до 50 |
10 |
— |
|
от 2 до 10 |
50 |
от 15 до 30 |
от 10 до 20 |
|
от 10 до 20 |
— |
от 20 до 50 |
от 15 до 50 |
|
* Уточняется при заказе | |||
Таблица 3 - Нижние границы диапазонов расхода ПР модификации PTF 015 при реализации ГХ в виде постоянного среднего коэффициента преобразования
|
Поддиапазоны кинематической вязкости рабочей жидкости, мм2/с (сСт) |
Нижние границы диапазонов расхода. % от наибольшего значения расхода ’ | ||
|
для ПР с пределами допускаемой относительной погрешности ±0,50 % |
для ПР с пределами допускаемой относительной погрешности ±1,0% |
для ПР с пределами допускаемой относительной погрешности ±5,0 % | |
|
от 0,5 до 2,0 |
50 |
10 |
— |
|
от 2 до 10 |
50 |
30 |
10 |
|
* Уточняется при заказе | |||
Таблица 4 - Нижние границы диапазонов расхода ПР модели PTF-H при реализации ГХ в виде постоянного среднего коэффициента преобразования
|
Поддиапазоны кинематической вязкости рабочей жидкости, мм2/с (сСт) |
Нижние границы диапазонов расхода, % от наибольшего значения расхода * | |
|
для ПР с пределами допускаемой относительной погрешности ±0,15 % |
для ПР с пределами допускаемой относительной погрешности ±0,25 % | |
|
от 0,5 до 8.0 |
от 10 до 15 |
8.5 |
|
от 8 до 28 |
от 15 до 20 |
от 10 до 15 |
|
от 28 до 65 |
20 |
15 |
|
от 65 до 140 |
от 25 до 40 |
от 20 до 35 |
|
от 140 до 200 |
от 40 до 50 |
от 25 до 50 |
|
* Уточняется при заказе | ||
Таблица 5 - Нижние границы диапазонов расхода ПР модели PNF при реализации ГХ в виде постоянного среднего коэффициента преобразования
|
Поддиапазоны кинематической вяз-кости рабочей жидкости, мм2/с (сСт) |
Нижние границы диапазонов расхода, % от наибольшего значения расхода * | |||
|
для ПР с пределами допускаемой относительной погрешности ±0,25 % |
для ПР с пределами допускаемой относительной погрешности ±0,50 % |
для ПР с пределами допускаемой относительной погрешности ±1.0% | ||
|
от 0,5 до 2,0 |
10 |
— |
— | |
|
от 2 до 10 |
от 20 до 30 |
10 |
— | |
|
от 10 до 20 |
50 |
от 15 до 20 |
10 / | |
|
от 20 до 50 |
— |
от 15 до 30 |
от 15 до 20 1 | |
|
’ Уточняется при заказе |
■—\ ■ | |||
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:
Таблица 6
|
Наименование характеристики |
Значение | |||||||||||||
|
Модификация счетчиков |
PTF 015 |
PTF 020 |
PTF 025 |
PTF 040 |
PTF 050 |
PTF 080 |
PTF 050Н |
PTF 080Н |
PTF 100Н |
PTF 150Н |
PNF 100 |
PNF 150 |
PNF 200 |
PNF 250 |
|
Диаметр условного прохода, мм |
15 |
20 |
25 |
40 |
50 |
80 |
50 |
80 |
100 |
150 |
100 |
150 |
200 |
250 |
|
Номинальное значения коэффициента преобразования ПР, имп/м3 <|) |
990000 |
510000 |
240000 |
62000 |
36000 |
10500 |
14200 |
3600 |
1560 |
700 |
4500 |
5000 |
1500 |
260 |
|
Длина прямых участков измерительной линии в количестве условных диаметров измерительного трубопровода, не менее | ||||||||||||||
|
- перед ПР |
20 |
20 (10) <2> | ||||||||||||
|
- после ПР |
5 | |||||||||||||
|
Параметры электрического питания ПР: | ||||||||||||||
|
- напряжение питания постоянным током, В (3) |
от 10 до 26,4 | |||||||||||||
|
- потребляемая мощность. В-А, не более |
0,06 | |||||||||||||
|
Монтажная длина ПР, мм |
50 |
80 |
210 |
273 |
299 |
273 |
299 |
406 |
457 | |||||
|
Масса ПР, кг, не более |
1,6 |
1,8 |
2.5 |
13,0 |
15.0 |
22.5 |
15,0 |
22,5 |
35,0 |
68,5 |
35,0 |
68,5 |
128,5 |
147,0 |
|
Условия эксплуатации: | ||||||||||||||
|
- рабочая среда |
вода, нефть, нефтепродукты, химикаты, промышленные жидкости, сжиженный газ, газовый конденсат | |||||||||||||
|
-давление рабочей среды. МПа, не более |
32 | |||||||||||||
|
-диапазон температуры рабочей е₽едь1, °C |
от -250 до +150 | |||||||||||||
Продолжение таблицы 6
|
Наименование характеристики |
Значение | |||||
|
Модификация счетчиков |
PTF 015 |
PTF PTF PTF PTF PTF 020 025 040 050 080 |
PTF 05011 |
PTF 080Н |
PTF PTF 100Н 150Н |
PNF PNF PNF PNF 100 150 200 250 |
|
-диапазон кинематической вязкости рабочей среды. сСт <4) |
до 10 |
до 20 |
до 90 |
до 140 |
до 200 |
до 50 |
|
-диапазон температуры окружающего воздуха. °C |
от -40 до ±50 | |||||
|
Частота частотно-импульсного выходного сигнала ПР, Гц |
от 45 до 2000 |
от 10 до 300 |
от 14 до 1000 | |||
|
Длина линии связи между ПР и ПВ. м, не более | ||||||
|
-для ПР с преобразователем сигналов ПСИ-90 |
200 | |||||
|
-для ПР с преобразователем сигналов ПСИ-90Ф |
2000 | |||||
|
Цифровые интерфейсы ПВ |
RS230, RS485 | |||||
|
Средний срок службы, лет, не менее |
10 | |||||
|
Средняя наработка на отказ, ч, не менее |
10000 | |||||
(|) Фактическое значение может отличаться на величину ±20 %.
(2) Со струевыпрямителем.
(3) Для ПР с преобразователем сигналов 11СИ-90Ф. Для ПР с преобразователем сигналов ПСИ-90 электрическое питание не требуется.
(4) Допускаемое отклонение кинематической вязкости при эксплуатации ПР от значения при определении градуировочной характеристики уточняется при заказе.__
Комплектность
Таблица 7
|
Наименование |
Обозначение |
Количество |
|
! 1 | ||
|
преобразователь объема и объемного расхода турбинный |
— |
1 от 1 до 4* |
|
преобразователь сигналов индукционный |
ПСИ-90 (ПСИ-90-Д, ПСИ-90Ф, ПСИ-90Ф-Д) |
1 или 2 на каждый ПР* 1 |
|
прибор вторичный теплоэнергоконтроллер |
ИМ2300 |
1 ** |
|
струевыпрямитель |
1 на каждый ПР |
1** |
|
барьеры искрозащиты |
1 комплект |
1** |
|
Руководство по эксплуатации |
Е 880.00 РЭ |
1 |
|
Паспорт |
Е 880.00 ПС |
1 |
|
Методика поверки |
МП 1141-9-2020 |
1 |
|
* - в соответствии с заказом * * - в соответствии с заказом (может отсутствовать) | ||
Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.
Поверка осуществляется по осуществляется по документу МП 1141-9-2020 «ГСП. Счетчики жидкости турбинные PTF, PNF. Методика поверки», утвержденному ВНИИР - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» 26.08.2020.
Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 26.51.63-001-09827511-001-2019 «Счетчики жидкости турбинные PTF, PNF. Технические условия»;
методика поверки:
МП 1141-9-2020 «ГСП. Счетчики жидкости турбинные PTF, PNF. Методика поверки».
Перечень средств поверки:
рабочий эталон 1-го или 2-го разряда в соответствии с ГПС, утвержденной приказом Росстандарта от 7 февраля 2018 г. № 256.
Примечания:
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке счетчика.
Идентификация программного обеспечения представлена в таблице Таблица 8
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
IM2300 |
|
Номер версии (идентификационный номер) ПО |
1.7 |
|
Цифровой идентификатор ПО |
217 |
Программное обеспечение (далее по тексту - ПО) счетчика реализовано на базе прибора вторичного теплоэнергоконтроллера ИМ2300 и является встроенным. ПО имеет программную и физическую защиту от непреднамеренных и преднамеренных изменений. Программная защита обеспечивается разграничением прав пользователей, введением паролей, а также функцией защиты конфигурации. Физическая защита обеспечивается пломбированием прибора от несанкционированного доступа. ПО ПВ имеет уровень защиты «высокий» по Р 50.2.077-2014*.
“Приведенная по тексту ссылка на документ «Р» носит справочный характер.
