Компараторы частотные Ч7-1014

Номер в ГРСИ РФ: РБ 03 13 8538 22
Раздел: Средства измерений электрических величин [13]
Производитель / заявитель: ЗАО «Рукнар», г. Нижний Новгород
Скачать
Описание типа РБ 03 13 8538 22 [2022-01-24]
rb-03-13-8538-22_2022-01-24.pdf
Скачать
Нет данных о поставщике

Описание: принцип действия компараторов основан на переносе разности частот опорного и исследуемого сигналов на низкую промежуточную частоту с использованием прецизионного программируемого цифрового преобразователя частоты с последующим вычислением мет-рологических характеристик исследуемых сигналов встроенным микроконтроллером.

Информация по Госреестру

Основные данные
Номер по Госреестру РБ 03 13 8538 22
Наименование Компараторы частотные Ч7-1014
Год регистрации 2022
Номер сертификата 14783
Дата регистрации 2022-01-03
Срок действия 2024-07-03
Получатель сертификата ЗАО "РУКНАР", г. Нижний Новгород, Российская Федерация (RU)
Производитель / Заявитель

ЗАО "РУКНАР"

Адрес: Российская Федерация, 603107, г. Нижний Новгород, пр. Гагарина, 178

Контакты: Тел.: +7 (831) 278-49-10; Факс: +7 (831) 469-30-41; Email: ruknar@ruknar.com

Поверка

Межповерочный интервал / Периодичность поверки 12 мес.
Методика поверки Поверку проводить по РУГА.411146.007 РЭ (2015).
Признание поверки Первичная поверка Нижегородский ЦСМ (аттестат аккредитации - № RA.RU.311315, шифр поверительного клейма - БН)(Комиссия №15-23).

Поверители

Скачать

Описание типа РБ 03 13 8538 22 [2022-01-24]
rb-03-13-8538-22_2022-01-24.pdf
Скачать

Описание типа

Назначение

Описание: принцип действия компараторов основан на переносе разности частот опорного и исследуемого сигналов на низкую промежуточную частоту с использованием прецизионного программируемого цифрового преобразователя частоты с последующим вычислением мет-рологических характеристик исследуемых сигналов встроенным микроконтроллером.

Компараторы имеют интерфейс связи с внешним персональным компьютером USB 2.0 и прикладное программное обеспечение для внешнего персонального компьютера.

Компараторы выполнены в ударопрочном корпусе.

Конструктивно компараторы состоят из встроенного источника питания (преобразователь напряжения), устройства управления (интерфейса), измерителя временных интерва-лов (ИВИ) и компаратора частотного.

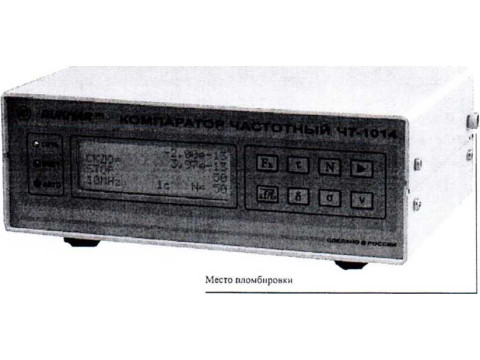

Общий вид и место пломбировки компараторов от несанкционированного доступа приведены на рисунке 1.

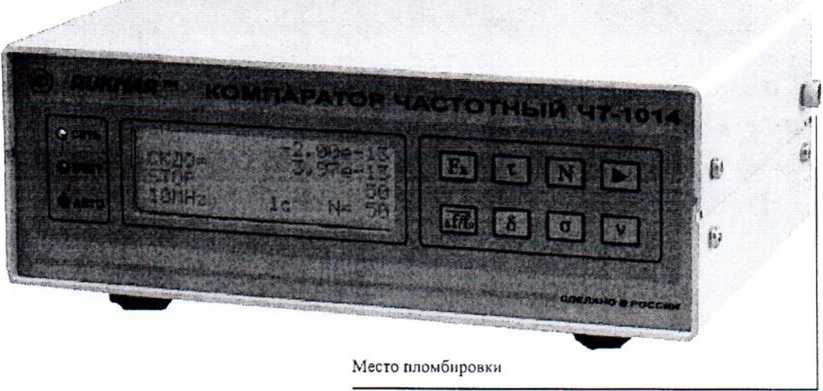

Рисунок 1 - Общий вид компараторов и место пломбировки от несанкционированного доступа.

Обязательные метрологические требования:

Номинальное значение частоты входного опорного сигнала, МГц

Номинальное значение частоты входного измеряемого сигнала, МГц......1; 5; 10

Допускаемое отклонение частоты измеряемого сигнала от частоты опорного сигнала, Гц

Допускаемое отклонение частоты опорного сигнала от номинального значения, Гц

Среднеквадратическое значение напряжения входных сигналов на нагрузке 50 Ом, В........................................................................................0,4-1,2

Пределы допускаемых случайных составляющих погрешностей измерения относительной разности частот входных сигналов, отн. ед., не более: для измеряемого сигнала с частотой 10 МГц при интервале времени измерения 1 с................................................110"12

при интервале времени измерения 10 с..............................................5-Ю’13

при интервале времени измерения 100 с.............................................1-10’13

при интервале времени измерения 1000 с...........................................7-10‘14

при интервале времени измерения 1 ч...............................................5 • 10-14

при интервале времени измерения 1 сут.............................................510"15

для измеряемого сигнала с частотой 5 МГц при интервале времени измерения 1 с................................................2-10’12

при интервале времени измерения 10 с..............................................5-10'13

при интервале времени измерения 100 с.............................................1 10'13

при интервале времени измерения 1000 с...........................................7-10'14

при интервале времени измерения 1 ч...............................................510'14

при интервале времени измерения 1 сут.............................................5 -10’15

для измеряемого сигнала с частотой 1 МГц при интервале времени измерения 1с...............................................8-10'12

при интервале времени измерения 10 с..............................................210’12

при интервале времени измерения 100 с............................................5 -10’13

Пределы допускаемой систематической составляющей погрешности измерения относительной разности частот входных сигналов, отн. ед....................±7 10'3

Основные технические характеристики и метрологические характеристики,

не относящиеся к обязательным техническим требованиям: Потребляемая мощность, В А (Вт), не более

Габаритные размеры (длинах ширинах высота), мм, не более...........150х200х80

Масса, кг, не более

Рабочие условия эксплуатации:

температура окружающего воздуха, °C..........................................от 5 до 40

относительная влажность воздуха при температуре 25 °C, %....................до

Средняя наработка на отказ, ч, не менее

............................................40 000

Комплектность

компаратор частотный 47-1014;

одиночный комплект ЗИП;

комплект эксплуатационной документации;

ящик укладочный.

Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.

Поверка осуществляется в соответствии с разделом 7 «Поверка прибора» Руководства по эксплуатации РУГА.411146.007 РЭ, утвержденным ГЦИ СИ ФГУ «Ростест-Москва» 14 апреля 2009 г.

Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

ГОСТ 22261-94 «Средства измерения электрических и магнитных величин.

Общие технические условия»;

РУГА.411146.007 ТУ «Компаратор частотный 47-1014. Технические условия»; методику поверки:

раздел 7 «Поверка прибора» Руководства по эксплуатации РУГА.411146.007 РЭ.

Перечень средств поверки:

Таблица 1

Наименование средства поверки

Используемые основные технические характеристики СИ

Стандарт частоты и времени Ч1-83/3

Среднеквадратическое относительное двухвыборочное отклонение частоты выходного сигнала: за 1 с не более 2-1 О’11, за 10 с не более 1 • 1 О’11, за 100 с не более 5-Ю’12, за 1 сут не более 6-Ю'12

Синтезатор частоты 46-31

Частоты выходных сигналов 1 МГц, 5 МГц и 10 МГц;

Дискретность установки частоты 1 Гц;

Вносимая нестабильность на частоте 10 МГц за 1 с не более 5-10’10
