Преобразователи расхода вихреакустические Метран-300ПР
| Номер в ГРСИ РФ: | РБ 03 07 8540 22 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Производитель / заявитель: | АО «Промышленная группа «Метран», г. Челябинск |
|
Описание типа РБ 03 07 8540 22 [2022-01-24]
rb-03-07-8540-22_2022-01-24.pdf
|
Скачать |
Описание: принцип работы преобразователя основан на ультразвуковом детектировании вихрей, образующихся в потоке жидкости при обтекании ею трапецеидальной призмы (тело обтекания), расположенной поперек потока. Преобразователь содержит призму трапецеидальной формы, пьезоэлементы-излучатели и приемники, генератор, фазовый детектор, адаптивный фильтр, блок измерения расхода и формирования выходных сигналов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 8540 22 |
| Наименование | Преобразователи расхода вихреакустические Метран-300ПР |
| Год регистрации | 2022 |
| Номер сертификата | 14785 |
| Дата регистрации | 2022-01-03 |
| Срок действия | 2024-05-17 |
| Получатель сертификата | АО «ПГ «Метран», г. Челябинск, Российская Федерация |
Производитель / Заявитель
АО «ПГ «Метран», г. Челябинск
Адрес: 454003, Челябинск, Новоградский проспект, 15
Контакты: +7 (351) 242-40-09, info.metran@emerson.com
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка по разделу "Поверка" (с изм. №1) СПГК.407131.026 РЭ "Преобразователи расхода вихреакустические Метран-300ПР.Руководство по эксплуатации" |
| Признание поверки | Первичная поверка АО «ПГ «Метран», г. Челябинск, РФ (аттестат аккредитации - №RA.RU.311702, шифр повери-тельного клейма - ДАВ) (Комиссия №26-21). |
Поверители
Скачать
|
Описание типа РБ 03 07 8540 22 [2022-01-24]
rb-03-07-8540-22_2022-01-24.pdf
|
Скачать |
Описание типа
Назначение
Описание: принцип работы преобразователя основан на ультразвуковом детектировании вихрей, образующихся в потоке жидкости при обтекании ею трапецеидальной призмы (тело обтекания), расположенной поперек потока. Преобразователь содержит призму трапецеидальной формы, пьезоэлементы-излучатели и приемники, генератор, фазовый детектор, адаптивный фильтр, блок измерения расхода и формирования выходных сигналов.
При обтекании трапецеидальной призмы потоком жидкости за ней образуется вихревая дорожка, частота следования вихрей в которой пропорциональна расходу.
За телом обтекания в корпусе проточной части расположены диаметрально противоположно друг другу пьезоэлементы. На пьезоэлемент-излучатель от генератора подается переменное напряжение, которое преобразуется в ультразвуковые колебания. Пройдя через поток, эти колебания в результате взаимодействия с вихрями оказываются модулированными по фазе.
На пьезоэлементе-приемнике ультразвуковые колебания преобразуются в электрические и подаются на фазовый детектор.
На выходе фазового детектора образуется напряжение, которое по частоте и амплитуде соответствует интенсивности и частоте следования вихрей. В связи с тем, что частота следования вихрей пропорциональна расходу, она является мерой расхода.
Для фильтрации паразитных составляющих (вибрация трубопровода, пульсации давления) сигнал с фазового детектора подается на цифровой адаптивный фильтр, выполненный на базе микроконтроллера. Помимо фильтрации микроконтроллер выполняет функции вычисления расхода и формирования набора выходных сигналов.
Кроме того, преобразователь может быть снабжен индикатором, отображающим накопленный объем, расход и время наработки. Наличие или отсутствие индикатора, а также типы выходных сигналов определяются при заказе. Для соединения преобразователя с вторичными приборами он оснащается сальниковым вводом либо штепсельным разъемом, в зависимости от заказа. Внешний вид преобразователя с местами пломбирования для предотвращения несанкционированных настройки и вмешательства, которые могут привести к искажениям результатов измерений, представлен на рисунках 1,2.

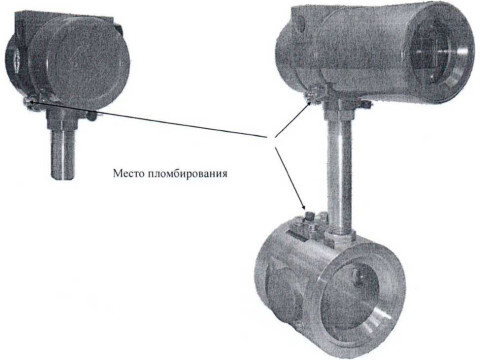

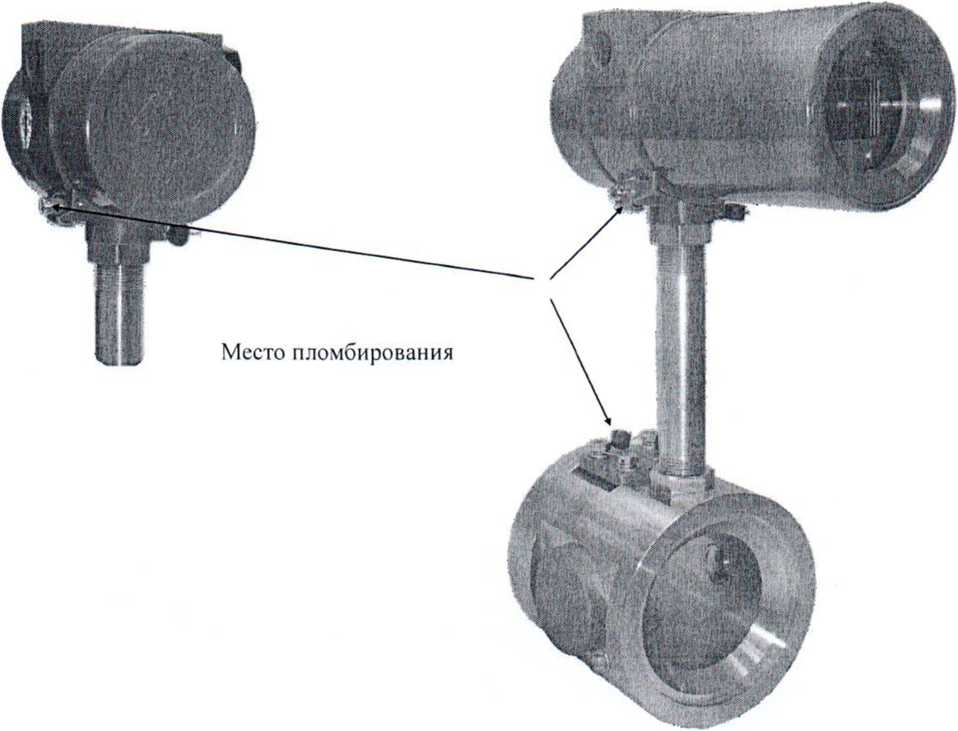

Рисунок 1 - Общий вид преобразователя с местами пломбирования

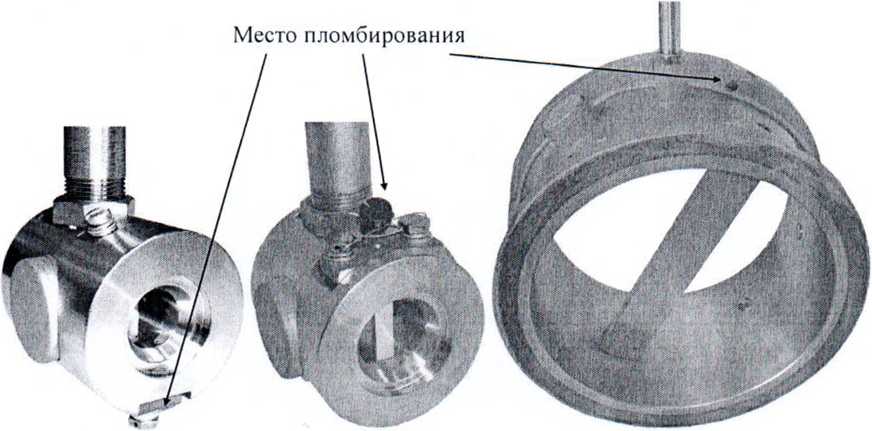

Рисунок 2 - Варианты мест пломбирования в зависимости от Ду
Обязательные метрологические требования:
Таблица 1
|
Ду, Мм |
Пределы измерений расхода, м3/ч |
Пределы нормирования расхода при оценке погрешности, м ’/ч | ||
|
Q min |
Qmax |
Qi |
q2 | |
|
25 |
0,18 |
9,0 |
0,3 |
0,6 |
|
32 |
0,25 |
20,0 |
0,5 |
1.0 |
|
50 |
0,40 |
50,0 |
1,0 |
2.0 |
|
80 |
1,00 |
120,0 |
2,5 |
5,0 |
|
100 |
1,50 |
200,0 |
4,0 |
8.0 |
|
150 |
5,00 |
400,0 |
8,0 |
16,0 |
|
200 |
6,00 |
700,0 |
14,0 |
28,0 -г |
|
250 |
12,00 |
1400,0 |
34,0 |
68,0 |
|
300 |
18,00 |
2000.0 |
48,0 |
96.0 I/ / |
\ ср •"< \ Рес;
.Ъ1<*
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода, м3/ч |
от 0,18 до 2000 |
|
Диаметр условного прохода (Ду), мм |
от 25 до 300 |
|
Пределы допускаемой основной относительной погрешности измерений объема по импульсному сигналу, объема и расхода по цифровым выходным сигналам, % - при расходах от Q2 до Qmax - при расходах от Qi до Q2 - при расходах от Qtnin до Q i |
±1,0 ±1,5 ±3,0 |
|
Пределы допускаемой погрешности преобразования расхода в токовый выходной сигнал, % от диапазона измерений21 |
±0,2 |
|
Пределы допускаемой дополнительной погрешности измерений расхода по токовому сигналу, при изменении температуры окружающей среды от (20 ± 3) °C на каждые 10 °C, % |
±0,1 |
|
Пределы допускаемой основной относительной погрешности измерений времени наработки по цифровым выходным сигналам, % |
±0.1 |
|
Измеряемая среда - вода и водные растворы, имеющие следующие параметры: - температура, °C - избыточное давление, МПа (кгс/см2) - вязкость, м2/с |
от 1 до 150 до 1,6 (16) до 2-10'6 |
|
Нормальные условия измерений: - температура окружающей среды, °C - относительная влажность, %, не более - атмосферное давление, кПа |
от + 15 до +35 80 от 84,0 до 106,7 |
|
Примечание: 11 Пределы нормирования расхода приведены в таблице 3; 2> Погрешность измерения расхода по токовому выходному сигналу складывается из погрешности измерения расхода и погрешности преобразования токового выходного сигнала | |
Таблица 3 - Диаметр условного прохода преобразователя и пределы измерений расхода
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:
Таблица 3
|
Наименование характеристики |
Значение |
|
Выходные сигналы: - токовый, мА - частотно-импульсный, цена импульса, м3/имп - цифровые сигналы |
от 4 до 20 от 0,00001 до 1 HART, Modbus |
|
Напряжение питания постоянного тока, В |
от 16 до 36 |
|
Потребляемая мощность, Вт, не более |
3,6 |
|
Габаритные размеры, не более (длинах ширинах высота), мм |
265x384x725 |
|
Масса (без комплекта монтажных частей), кг, не более |
30 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C; - относительная влажность, %, не более |
от -40 до +70; 95 ± 3 при температуре +35 °C |
|
Средний срок службы, лет, не менее |
12 |
|
Средняя наработка на отказ, ч, не менее |
75000 |
Комплектность
Таблица 4
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Преобразователь расхода вихреакустический Метран-300ПР ' |
1 шт. |
Согласно заказу | |
|
Паспорт |
СПГК.407131.026 ПС |
1 шт. | |
|
Руководство по эксплуатации с разделом «Поверка» с изменением № 1 |
СПГК.407131.026 РЭ |
1 шт. |
На 10 штук расходомеров и меньшее количество при поставке в один адрес |
|
Сервисный лист |
СЛ.М300ПР.02 |
1 шт. | |
|
Комплект монтажных частей |
1 шт. |
Согласно заказу |
Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.
Поверка осуществляется по СПГК.407131.026 РЭ (раздел «Поверка» с изменением № 1), утвержденному ФБУ «Челябинский ЦСМ» 28.02.2019.
Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.
Технические нормативные правовые акты и технические документы.
устанавливающие:
требования к типу средств измерений:
Приказ Росстандарта от 07.02.2018 года № 256 «Об утверждении Государствен поверочной схемы для средств измерений массы и объема жидкости объема жидкости и вместимости при статических измерениях, и объемного расходов жидкости»;
Б г Я
ГОСТ 28723-90 «Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний»;
ТУ 4213-026-12580824-96 «Преобразователь расхода вихреакустический Метран-ЗООПР. Технические условия»;
методику поверки:
СПГК.407131.026 РЭ (раздел «Поверка» с изменением № 1).
Перечень средств поверки:
микрометры рычажные (регистрационный номер - № 65914-16), диапазоны измерений от 0 до 25 мм и от 25 до 50 мм, погрешность измерений не более ±0,002 мм;
прибор комбинированный АСК-4106 (регистрационный номер - № 40254-08), диапазон значений частоты генерируемых сигналов от 0.1 Гц до 10 МГц. погрешность установки частоты ±0,05 %;
частотомер электронно-счётный типа 43-87 (регистрационный номер
№ 64706-16), диапазон измерений периода от 1 мкс до 104 с. относительная погрешность измерения периода не более ±0,03 %;
счетчик импульсов СИ8 (регистрационный номер - № 28696-10), предел допускаемой погрешности измерений количества импульсов при К=1, ±1 единица младшего разряда;
мультиметр цифровой типа 34450А (регистрационный номер - № 72880-18), диапазон измерений напряжения постоянного тока от 0 до 10 В, погрешность измерения напряжения постоянного тока 0,015 % ИВ + 0.005 % ВПИ (где ИВ -текущее значение измеряемой величины, ВПИ - верхний предел измерений);
мера электрического сопротивления однозначная типа МС 3050М (регистрационный номер - № 46843-11), номинальное значение сопротивления 500 Ом, класс точности 0,002;
установка поверочная расходомеров-счетчиков воды КПУ-400ЧМ-10 (регистрационный номер - № 45717-10), диапазон задания расходов от 0.03 до 400,0 м3/ч, погрешность измере-ний объема не более ±0,3 %.
Примечания:
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерения с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
Идентификация программного обеспечения представлена в таблице. Таблица 5
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
5274_llO_R.evX.hex |
|
Номер версии (идентификационный номер) ПО |
2.3 |
|
Цифровой идентификатор ПО |
~ 7 |
Преобразователи имеют встроенное программное обеспечение (далее - ПО), не изменяемое и не считываемое. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014*.
^Приведенная по тексту ссылка на документ «Р» носит справочный характер.
