Расходомеры-счетчики турбинные РСТ-5
Номер в ГРСИ РФ: | РБ 03 07 6354 22 |
---|---|
Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
Категория: | Расходомеры |
Производитель / заявитель: | АО "Арзамасский приборостроительный завод имени П.И.Пландина", г. Арзамас, Нижегородская обл. |
Описание: РСТ-5 состоит из преобразователя расхода турбинного ТПР (Г.р. № 8326-04) или ТПРМ или преобразователя расхода турбинного геликоидного ТПРГ (Г.р. № 23153-14) (далее - преобразователи турбинные) и вычислителя расхода электронного ВР-5 (далее - вычислитель). Принцип действия РСТ-5 основан на зависимости угловой скорости вращения турбинки от объемного расхода жидкости, протекающей через турбинный преобразователь.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 07 6354 22 |
Наименование | Расходомеры-счетчики турбинные РСТ-5 |
Год регистрации | 2022 |
Номер сертификата | 14791 |
Дата регистрации | 2022-01-03 |
Срок действия | 2026-10-06 |
Получатель сертификата | АО «Арзамасский приборостроительный завод имени П.И. Пландина», г. Арзамас, Российская Федерация |
Производитель / Заявитель
АО «Арзамасский приборостроительный завод имени П.И. Пландина»
Адрес: 607220, г. Арзамас Ножегородской обл., ул. 50 лет ВЛКСМ, дом 8а
Контакты: факс: (831-47) 7-95-77, 7-95-26, apz@oaoapz.com
Поверка
Межповерочный интервал / Периодичность поверки | 36 мес. |
Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь методом непосредственного сличения на эталонных расходомерных установках Республики Беларусь (поверочная среда - вода). |
Методика поверки | поверку проводить по МП 208-001-2016 «ГСИ. Расходомеры-счетчики турбинные РСТ-5. Методика поверки» (2016г) |
Признание поверки | Первичная при выпуске из производства: Нижегородский ЦСМ (аттестат аккредитации - №RA.RU.311315, шифр поверительного клейма - БН); ООО "Фирма Эталон-Р", г. Нижний Новгород (аттестат аккредитации - №RA.RU.311690, шифр поверительного клейма - ГЯП). |
Поверители
Скачать
Описание типа РБ 03 07 6354 22 [2022-01-24]
rb-03-07-6354-22_2022-01-24.pdf
|
Скачать | ||
Описание типа РБ 03 07 6354 22 [2017-10-16]
rb-03-07-6354-22_2017-10-16.pdf
|
Скачать |
Описание типа
Назначение
Описание: РСТ-5 состоит из преобразователя расхода турбинного ТПР (Г.р. № 8326-04) или ТПРМ или преобразователя расхода турбинного геликоидного ТПРГ (Г.р. № 23153-14) (далее - преобразователи турбинные) и вычислителя расхода электронного ВР-5 (далее - вычислитель). Принцип действия РСТ-5 основан на зависимости угловой скорости вращения турбинки от объемного расхода жидкости, протекающей через турбинный преобразователь.
Преобразователи турбинные состоят из первичного и вторичного преобразователей, смонтированных в корпусах разного исполнения. В результате взаимодействия лопастей вращающейся турбинки первичного преобразователя с чувствительным элементом вторичного преобразователя на выходе преобразователя формируется электрический сигнал переменного тока, частота которого пропорциональна скорости вращения турбинки.
Вычислитель осуществляет прием и обработку сигнала с преобразователя турбинного, преобразование вычисленного объема в импульсный сигнал, вывод на индикатор измеренных параметров, автоматическое создание энергонезависимых архивов (суточного глубиной 1 год и часового глубиной 2 месяца), а также предоставляет возможность выполнения ряда функций.
Вычислитель индицирует следующие параметры: текущий расход измеряемой среды и суммарный объем за время измерений, архив (значений объема и времени наработки нарастающим итогом по состоянию на любые сутки, а также вывод значений объема и времени наработки за каждые сутки и за каждый час указанных периодов, информацию об ошибках), текущие время и дату, объем дозы, цену импульса на импульсном выходе, напряжение основного элемента питания и элемента питания часов реального времени, номер абонента, тип последовательного интерфейса, скорость обмена, номер версии ПО вычислителя и контрольную сумму.
РСТ-5 выпускается в следующих модификациях, зависящих от входящего в комплект поставки преобразователя турбинного:
1) 20 модификаций с преобразователями ТПР (ТПРМ) в зависимости от диапазона измеряемых расходов: РСТ-5-1 - РСТ-5-20. каждая из которых подразделяется на:
в 2-х исполнениях (с индексом «М» и без индекса «М») в зависимости от кабеля связи между преобразователем и вычислителем и диапазона т окружающей и измеряемой среды (см.таблицу 3);
в нескольких исполнениях в зависимости от типа сочленения с трубопроводом
и максимально допустимого давления измеряемой среды (см.таблицу 3);
2) 9 модификаций с преобразователями ТПРГ в зависимости от диапазона измеряемых расходов: РСТ-5-10Г - РСТ-5-150Г.
Общий вид вычислителя и места пломбирования приведены на рисунке 1.

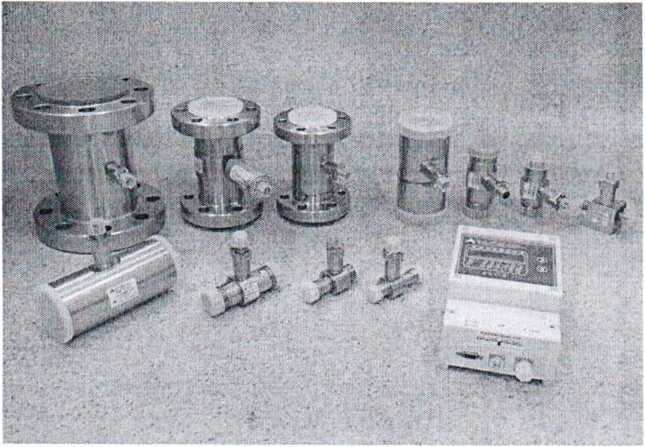

Общий вид преобразователей приведен на рисунке 2.
Пломбирование преобразователей не проводят, т.к. конструкция неразборная.

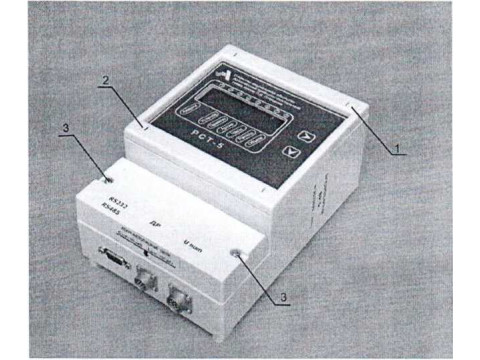

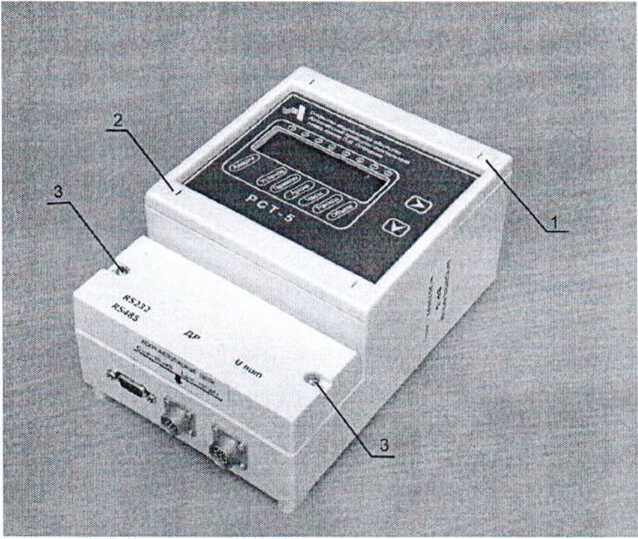

Рисунок 1 - Общий вид вычислителя и места пломбирования
1 - знак поверки; 2 - пломба завода-изготовителя;
3 - пломбирует специалист, проводящий пуско-наладочные работы

Рисунок 2 - Общий вид преобразователей
Обязательные метрологические требования:
Таблица 1
Условное обозначение |
Ду, мм |
Диапазон измеряемых расходов, л/с |
Номинальный расход, л/с |
Максимальное давление измеряемой среды, МПа |
Группа (в кавычках) и температура измеряемой среды, °C |
Температура окружающей среды для преобразователя,°C |
РСТ-5-1 |
4 |
от 0,003 до 0,010 |
0.005 |
40 |
«1»,«2»,«3» от -200 до +200; «4» от -60 до +50 |
от -60 до +200 |
РСТ-5-2 |
от 0,004 до 0,016 |
0.008 | ||||
РСТ-5-3 |
6 |
от 0,005 до 0,025 |
0.012 | |||
РСТ-5-4 |
от 0,008 до 0,040 |
0,02 | ||||
РСТ-5-5 |
от 0,012 до 0,060 |
0,03 | ||||
РСТ-5-6 |
от 0,02 до 0,10 |
0,05 | ||||
РСТ-5-7 |
10 |
от 0,03 до 0,16 |
0,08 | |||
РСТ-5-8 |
от 0,05 до 0,25 |
0,12 | ||||
РСТ-5-9 |
12 |
от 0,08 до 0,40 |
0,2 | |||
РСТ-5-10 |
15 |
от 0,12 до 0,60 |
о,з | |||
РСТ-5-1] |
от 0,2 до 1,0 |
0,5 | ||||
РСТ-5-12 |
20 |
от 0,25 до 1,6 |
0,8 | |||
РСТ-5-13 |
от 0,3 до 2,5 |
1,2 | ||||
РСТ-5-14 |
25 |
от 0,4 до 4.0 |
2,0 |
20 и 40 | ||
РСТ-5-15 |
32 |
от 0,6 до 6,0 |
3,0 | |||
РСТ-5-16 |
40 |
от 1,0 до 10,0 |
5,0 | |||
РСТ-5-17 |
50 |
от 1,2 до 16 |
8,0 | |||
РСТ-5-18 |
60 |
от 2,0 до 25 |
12 | |||
РСТ-5-19 |
80 |
от 3,0 до 40 |
20 | |||
РСТ-5-20 |
100 |
от 5,0 до 60 |
30 |
20 | ||
РСТ-5-1 М |
4 |
от 0,003 до 0,010 |
0,005 |
40 |
«1», «2» от -50 до +50 |
от -50 до +50 |
РСТ-5-2М |
от 0,004 до 0,016 |
0,008 | ||||
РСТ-5-ЗМ |
6 |
от 0,005до 0,025 |
0,012 | |||
РСТ-5-4М |
от 0,008 до 0,040 |
0,02 | ||||
РСТ-5-5М |
от 0,012 до 0,060 |
0,03 | ||||
РСТ-5-6М |
от 0,02 до 0,10 |
0,05 | ||||
РСТ-5-7М |
10 |
от 0,03 до 0,16 |
0,08 | |||
РСТ-5-8М |
от 0,05 до 0,25 |
0,12 | ||||
РСТ-5-9М |
12 |
от 0,08 до 0,40 |
0,2 | |||
РСТ-5-1 ОМ |
15 |
от 0,12 до 0,60 |
0,3 | |||
РСТ-5-11М |
от 0,2 до 1,0 |
0,5 | ||||
РСТ-5-12М |
20 |
от 0.25 до 1.6 |
0,8 |
20 и 40 | ||
РСТ-5-1 ЗМ |
от 0,3 до 2,5 |
1.2 | ||||
РСТ-5-14М |
25 |
от 0.4 до 4.0 |
2,0 | |||
РСТ-5-15М |
32 |
от 0,6 до 6,0 |
3,0 | |||
РСТ-5-16М |
40 |
от 1,0 до 10,0 |
5,0 | |||
РСТ-5-17М |
50 |
от 1,2 до 16 |
8,0 | |||
РСТ-5-18М |
60 |
от 2,0 до 25 |
12 | |||
РСТ-5-19М |
80 |
от 3,0 до 40 |
20 | |||
РСТ-5-20М |
100 |
от 5,0 до 60 |
30 |
20 |
Продолжение таблицы 2
Условное обозначение |
Ду, мм |
Диапазон измеряемых расходов, л/с |
Номинальный расход, л/с |
Максимальное давление измеряемой среды, МПа |
Группа (в кавычках) и температура измеряемой среды, °C |
Температура окружающей среды для преобразова-теля,°С |
РСТ-5-ЮГ |
10 |
от 0,03 до 0,25 |
0,125 |
6,3 |
«1», «2» от -40 до+125, «4» от -40 до +50 |
от -40 до +80 |
РСТ-5-12Г |
12 |
от 0.05 до 0,45 |
0,225 | |||
РСТ-5-20Г |
20 |
от 0,16 до 2,5 |
1,25 | |||
РСТ-5-32Г |
32 |
от 0,4 до 6,0 |
3 | |||
РСТ-5-40Г |
40 |
от 0,6 до 10 |
5 | |||
РСТ-5-50Г |
50 |
от 0.8 до 16 |
8 | |||
РСТ-5-80Г |
80 |
от 2,0 до 40 |
20 | |||
РСТ-5- 100Г |
100 |
от 3,0 до 60 |
30 | |||
РСТ-5-150Г |
150 |
от 7,0 до 140 |
70 |
Примечание: «1» - неагрессивные смазывающие жидкости; «2» - неагрессивные несмазывающие жидкости; «3» - однофазные криогенные жидкости; «4»- агрессивные жидкости.
Пределы допускаемой относительной погрешности измерений объема и объемного расхода:
±1,0 % для расходомеров с преобразователем ТПР (ТПРМ) с Ду от 4 до 12 мм; ±0,5 % для остальных модификаций расходомеров.
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:
Потеря давления на преобразователе РСТ-5 при вязкости жидкости 1 мм2/с на номинальном расходе не превышает 0,05 МПа (0,5 кгс/см2).
Длина линии связи между преобразователем и вычислителем не более:
а) 50 м - для РСТ-5 с индексом «М» в обозначении;
б) 25 м - для остальных модификаций РСТ-5.
Питание расходомера осуществляется одним из способов (по выбору потребителя): от внутреннего элемента питания номинальным напряжением 3,6 В;
от внешнего источника постоянного тока напряжением от 4 до 24 В; Питание микросхемы часов реального времени осуществляется от внутреннего элемента питания номинальным напряжением 3,0 В.
Условия эксплуатации РСТ-5:
1) преобразователи турбинные предназначены для эксплуатации во взрывоопасных зонах, в которых возможно образование смесей газов и паров с воздухом, отнесенных к категори-ям ПА, ПВ групп Т1-ТЗ по ГОСТ 30852.0-2002; Вид климатического исполнения преобразователей турбинных ТПР (ТПРМ) УХЛ1, преобразователей турбинных ТПРГ - УХЛ2 по ГОСТ 15150-69, диапазоны температур окружающей среды для остальных исполнений преобразователей турбинных приведены в таблице 3.
2) вычислитель предназначен для размещения вне взрывоопасных зон.
Вид климатического исполнения вычислителя УХЛ4.2 по ГОСТ 15150-69, при температуре эксплуатации от плюс 5 °C до плюс 40 °C.
Средняя наработка на отказ РСТ-5 - не менее 30000 ч.
Комплектность
Таблица 2
Наименование |
Кол. |
Примечание |
Расходомер-счетчик турбинный РСТ-5 в составе: |
1 | |
- преобразователь расхода турбинный ТПР (ТПРМ, ТПРГ) |
1 |
исполнение согласно заказу |
- вычислитель расхода электронный ВР-5 |
1 | |
- заглушка |
1 | |
- соединительный кабель |
1 |
по заказу |
Комплект эксплуатационной документации: - руководство по эксплуатации - паспорт |
1 | |
Методика поверки |
по заказу |
Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.
Поверка осуществляется по МП 208-001-2016 «ГСП. Расходомер-счетчик турбинный РСТ-5. Методика поверки», утвержденному ФГУП «ВНИИМС» 02.08.2016.
Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.
Технические нормативные правовые акты и технические документы, у стан авл и ваю щи е:
требования к типу средств измерений:
ГОСТ Р 52931-2008' «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
ГОСТ 12.2.007.0-75 «ССБТ. Изделия электротехнические. Общие требования безопасности»;
ГОСТ 8.374-2013 «ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) воды»;
ЛГФИ.407221.062 ТУ «Расходомеры-счетчики турбинные РСТ-5. Технические условия»;
методику поверки:
МП 208-001-2016 «ГСИ. Расходомер-счетчик турбинный РСТ-5. Методика поверки».
Перечень средств поверки:
стенд поверочный СП600/200-20, диапазон расходов от 0,05 до 300 м3/ч, погрешность ±0,12 %;
стенд поверочный СПВ250/100, диапазон расходов от 0,18 до 58 м3/ч, погрешность ±0,15 %;
частотомер 43-85/5 (Г.р. № 56478-14);
измерение временных интервалов от 10 до 104 с, абсолютная погрешность ДТ,т = ±(50 Т(т)±5зап-Т(т)±ДР.
Примечания:
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на пломбировочную мастику на винт крепления крышки вычислителя и паспорт прибора.
Идентификация программного обеспечения представлена в таблице.
Таблица 3_____________________________________________________________
Идентификационные данные (признаки) |
RST 5 100.txt |
Идентификационное наименование ПО |
ЛГФИ.00321 |
Номер версии (идентификационный номер) ПО |
версия 1.ХХ |
Цифровой идентификатор ПО |
0А7А |
Алгоритм вычисления цифрового идентификатора ПО |
16-ти битная сумма всех байт, входящих в файл кода программы |
Программное обеспечение (ПО), записанное в микроконтроллер вычислителя, обеспечивает обработку сигнала, поступающего от преобразователя турбинного, вычисление расхода и объема измеряемой среды и вывод результатов измерений на индикацию, формирование часо-вого и суточного архивов. Микроконтроллер имеет многократно программируемую память.
Запись ПО в микроконтроллер осуществляется через технологический разъем, находящийся внутри корпуса вычислителя, при выходе из производства корпус вычислителя пломбируется пломбами ОТК и поверителя, согласно рисунку 1. Конструкция вычислителя не допускает каким-либо иным способом провести запись программного обеспечения в микроконтроллер без нарушения пломб.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню - «высокий», в соответствии с Р 50.2.077-2014*.
