Расходомеры ультразвуковые ПИР

Назначение

Описание: в состав расходомера входят электронный блок и накладные ультразвуковые преобразователи.

Расходомеры обеспечивают два режима измерений: время-импульсный и допплеровский.

Время-импульсный режим измерений расходомера основан на измерении времени прохождения ультразвуковых импульсов по направлению движения жидкости (газа) и против него. Разность этих времен пропорциональна средней скорости движения жидкости (газа) по трубопроводу. На основании данных о месте установки расходомера и измеряемой среды (внутреннего диаметра трубопровода, температуры измеряемой среды и т.д.) определяется расход и количество жидкости (газа).

Допплеровский режим базируется на обработке отраженного ультразвукового сигнала от взвешенных в жидкости частиц или пузырьков газа. Этот режим используется, когда время-импульсный режим не может быть использован из-за низкой звукопроводимости жидкости, вызванной высокой концентрацией взвешенных частиц. Переключение между режимами осуществляется вручную или автоматически.

Электронный блок предназначен для формирования управляющих команд и обработки полученной информации по заданным алгоритмам, визуализации результатов измерений.

В зависимости от модификации электронный блок может иметь входные измерительные каналы токовые и потенциальные для подключения первичных преобразователей температуры и давления, а также измерительные входные каналы для подключения термометров сопротивления номиналом Pt 100 / Pt 1000 по четырехпроводной схеме.

В зависимости от модификации электронный блок может иметь импульсный, токовый, потенциальный и частотный выходы для передачи результатов измерений во внешние устройства (модуль ввода/вывода поставляется по заказу).

Электронный блок снабжен интерфейсом RS232 или RS485, для передачи результатов измерений на ЭВМ, программирования электронного блока, жидкокристаллическим дисплеем для отображения результатов измерений

и программируемых параметров.

Дополнительными возможностями расходомера являются: измерение толщины стенок трубопровода;

приведение расхода и объема газа к нормальным условиям, при условии подключения к электронному блоку преобразователей температуры, давления, вводе в электронный блок значения коэффициента сжимаемости.

Электрическое питание расходомера осуществляется от источника переменного тока, постоянного тока или аккумуляторной батареи.

Ультразвуковые преобразователи предназначены для генерирования и приема ультразвуковых импульсов, и устанавливаются с помощью специальных приспособлений снаружи трубопровода.

К электронному блоку могут быть подключены одновременно две пары ультразвуковых преобразователей и измерения при этом могут осуществляться на двух трубопроводах одновременно.

Расходомеры изготавливаются в стационарном исполнении (модификации ПИР RF7407, ПИР RF7907, ПИР RG704, ПИР RG709, ПИР RF5107 и ПИР RF5207), переносном (модификации ПИР RF601, ПИР RG601) и взрывозащищенном (модификации ПИР RF8027, ПИР RF8127, ПИР RG800, ПИР RG801) исполнении.

Внешний вид расходомеров приведен на рисунке 1.

Место для нанесения знака утверждения типа показано на рисунке 1.

Места клеймения и пломбирования показаны на рисунке 2.

ПИР RF601/RG601

ПИР RF7907/RG709

[*!МИЙ

□ аг;р

ПИР RF8027/RG800

ПИР RF5107/RF5207

ПИР RF8I27/RG80I

Место для

знака утверждения

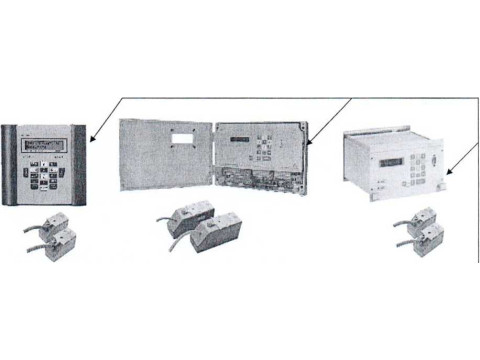

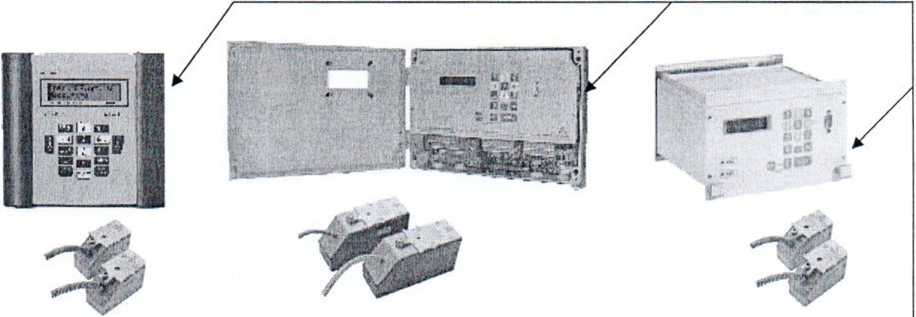

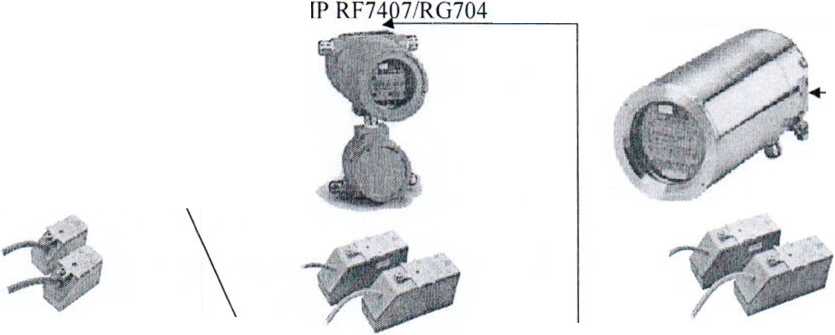

Рисунок 1 - Внешний вид расходомеров ПИР

ПИР RF7907/RG709

» fi'ii snm »

F.~l

Д, V4 '■ I А 4ч ! A,Tv,. •> JJJ"

• фЖ Tm г    ЛЛ1 j.

q—-r-  :—  r-

ПИР RF8027/RG800

ПИР RF8127/RG801

ПИР RF5107/RF5207

Место нанесения знака поверки в виде клейма-наклейки под крышкой блока электроники расходомера

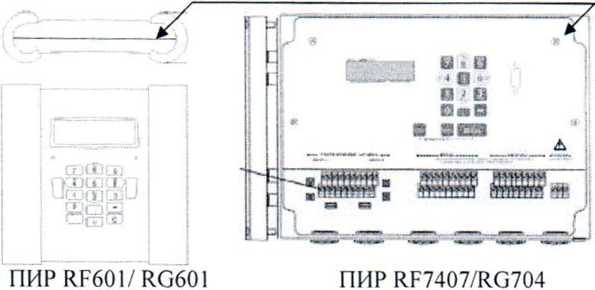

Рисунок 2 - Место клеймения после поверки

Обязательные метрологические требования: Таблица 1

Модель расходомера

Диапазон измерений расхода жидкости, м/с

Диапазон измерений расхода _______________газа, м/с_______________

Диапазон Ду на которых возможно измерение расхода жидкости, мм Диапазон Ду на которых возможно измерение расхода газа, мм

Пределы допускаемой относительной погрешности измерений расхода (объема) жидкости при время-импульсном режиме измерений, %

1 -но лучевая схема измере-ний, % 2-х лучевая схема измерений, %"

±2,0

±1,0

от 0,15 до 25

от 0,15 до 35

от 6 до 6000

от 7 до 1600

±2,0 (при скорости потока 0,15 - 0,5 м/с) ±1,0 (при скорости потока 0,5 - 25 м/с)

±1,0 (при скорости потока 0.15 - 0,5 м/с) ±0,5 (при скорости потока 0,5 - 25 м/с) ±1,0 во всем диапазоне при поверке имитационным методом

//

\ р^тублики БеларусьJ \Ддя документ^»/

Продолжение таблицы 1

* - зависит от типа накладных ультразвуковых преобразователей

*♦- при условии соблюдения требований и условий калибровки, указанных в руководстве по эксплуатации.

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:

Напряжение питания переменного тока частотой (50 ± 1)Гц, В

от 100 до 240

.....от 9 до 36

Напряжение питания постоянного тока, В............................

Потребляемая мощность от источника постоянного тока, не более, Вт

Габаритные размеры электронного блока расходомера, мм: 226x213x59 - исполнения ПИР RF601, ПИР RG601;

287x200x70.5 - исполнения ПИР RF7407, ПИР RG704;

213x129x222 - исполнения ПИР RF7907, ПИР RG709;

292x25x195 -исполнения ПИР RF8027, ПИР RG800;

277x188x132-исполнения ПИР RF8127, ПИР RG801;

180x140x71 - исполнение ПИР RF5107;

220x140x71 - исполнение ПИР RF5207.

Масса электронного блока, кг;

2,8 - исполнения ПИР RF7407, ПИР RG704;

1,7 - исполнения ПИР RF7907, ПИР RG709;

1,5 - исполнение ПИР RF5107;

2 - исполнение ПИР RF5207;

6 - исполнения ПИР RF8027, ПИР RG800;

8,5 - исполнения ПИР RF8127, ПИР RG801;

1,9 кг - исполнения ПИР RF601, ПИР RG601.

Рабочие условия эксплуатации:

диапазон температур окружающего воздуха °C:

для модификаций ПИР RF601, ПИР RG601, ПИР RF7907, ПИР RG709, ПИР RF5107, ПИР RF5207 .............................................от минус 10 до плюс 60,

для модификаций ПИР RF7407, ПИР RG704, ПИР RF8027 и ПИР RG800.........................................................................от минус 20 до плюс 60,

для модификаций ПИР RF8127, ПИР RG801..................от минус 20 до плюс 50.

для накладных ультразвуковых преобразователей.........от минус 55 до плюс 200.

относительная влажность окружающего воздуха при температуре 35 °C, %.........................................................................................................не более 95

температура измеряемой среды, °C

жидкости и газа.....................................................от минус 55 до плюс 200

жидкости        (с        помощью        устройства        выносного

волновода)..............................................................................от минус 55 до плюс 450

Комплектность

Таблица 2

Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.

Поверка осуществляется по МП 45257-10 «Рекомендация. Расходомеры ультразвуковые ПИР. Методика поверки», утвержденным ГЦИ СИ «Ростест-Москва» в июле 2010 года.

Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.

Государственный реестр) I средств измерений / \ Республике Беларусь j \Дя>1 документов/ Технические нормативные правовые акты и технические документы, устанавливающие: требования к типу средств измерений:

ГОСТ 8.510-2002 «ГСП Государственная поверочная схема для средств измерений объ-ема и массы жидкости»;

ГОСТ Р 8.618-2014* «ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода газов»;

ГОСТ 15528-86 «Средства измерения расхода, объема или массы протекающих жидкости и газа. Термины и определения»;

ГОСТ 8.611-2013 «ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода»;

ТУ 4213-001-62730714-009 Технические условия;

методику поверки:

МП 45257-10 «Рекомендация. Расходомеры ультразвуковые ПИР. Методика поверки».

Перечень средств поверки:

установка поверочная счетчиков газа относительная погрешность ±0,3%;

толщиномер ультразвуковой погрешность измерений ±0,1 мм, рулетка 3 разряда по ГОСТ 7502-98.

Идентификация программного обеспечения представлена в таблице. Таблица 3

Метрологически значимая часть программного обеспечения размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе изготовления. Доступ к программе микроконтроллера исключен конструкцией аппаратной части прибора. Внесение изменений в данные, содержащие результаты измерений функционально невозможно. Класс защиты от непреднамеренных и преднамеренных изменений соответствует уровню защиты «высокий» по Р 50.2.077-2014*.

‘Приведенные по тексту ссылки на документы «ГОСТ Р», «Р» носят характер.
