Приборы цифровые электроизмерительные многофункциональные серии ЩМ
| Номер в ГРСИ РФ: | РБ 03 13 6335 22 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ОАО "Электроприбор", г. Чебоксары |
Описание: приборы цифровые электроизмерительные многофункциональные серии ЩМ (далее по тексту - приборы) относятся к классу цифровых измерительных преобразователей, реализующих принцип аналого-цифрового преобразования входных величин и последующего расчета параметров электрической сети.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6335 22 |
| Наименование | Приборы цифровые электроизмерительные многофункциональные серии ЩМ |
| Год регистрации | 2022 |
| Номер сертификата | 14789 |
| Дата регистрации | 2022-01-03 |
| Срок действия | 2025-08-19 |
| Получатель сертификата | ОАО "Электроприбор", г. Чебоксары, Чувашская Республика, Российская Федерация |
Производитель / Заявитель
ОАО "Электроприбор"
Адрес: пр. И.Яковлева, 3, г. Чебоксары, 428000
Контакты: (8352)39-99-12, 39-99-14, 39-98-22
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | поверку приборов, в т.ч. находящихся в эксплуатации, проводить по 0ПЧ.140.333 МП «Приборы цифровые электроизмерительные многофункциональные серии ЩМ. Методика поверки» (с изменением № 2), утвержденной в 2019 г. |
| Признание поверки | Первичная при выпуске из производства: ОАО "Электроприбор" (аттестат аккредитации - №RA.RU.311938, шифр поверительного клейма - БНГ)(НТК №06-17). |
Поверители
Скачать
|
Описание типа РБ 03 13 6335 22 [2022-01-24]
rb-03-13-6335-22_2022-01-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 6335 22 [2017-10-10]
rb-03-13-6335-22_2017-10-10.pdf
|
Скачать |
Описание типа
Назначение
Описание: приборы цифровые электроизмерительные многофункциональные серии ЩМ (далее по тексту - приборы) относятся к классу цифровых измерительных преобразователей, реализующих принцип аналого-цифрового преобразования входных величин и последующего расчета параметров электрической сети.
Приборы обеспечивают:
измерение параметров режима электрической сети: среднеквадратические значения переменного тока и напряжения, активной, реактивной и полной мощностей;
измерение параметров активной и реактивной энергии (технический учет); измерение полного и фазных cos <р;
выполнения функций телесигнализации и телеуправления;
индикацию параметров качества электроэнергии: положительное/отрицательное отклонение напряжения, длительность провала напряжения, длительность временного перенапряжения, отклонение частоты, кратковременная доза фликера; передачу значений параметров по гальванически развязанным цифровым интерфейсам RS485 и Ethernet в автоматизированные системы диспетчерского управления и учета.
Приборы обеспечивают отображение измеренных параметров на светодиодных семисегментных индикаторах в различных комбинациях, в зависимости от заказа. Приборы со светодиодными индикаторами могут иметь одностраничное исполнение (1,2 или 3 измеряемых параметра) или многостраничное исполнение. Приборы имеют единичные светодиодные индикаторы для указания дополнительной информации о текущих отображаемых параметрах и режимах работы прибора.
Приборы имеют возможность выбора вида отображаемых на индикаторах текущих параметров от кнопок управления на передней панели. шШрьК дополнительно имеют возможность программирования диапазона j®bfxq^j>ix\\ аналоговых сигналов. I
\\ /
Z/’
Приборы имеют возможность оперативного изменения яркости свечения через цифровые интерфейсы RS485, Ethernet с помощью программы конфигуратора, а также с помощью кнопок управления на передней панели.
Приборы имеют возможность настройки диапазона показаний с учетом коэффициентов трансформации по напряжению (для внешних трансформаторов напряжения с номинальным напряжением вторичной обмотки 100 В) и по току (для внешних трансформаторов тока с номинальным током вторичной обмотки 1 А и 5 А) через цифровые интерфейсы RS485, Ethernet, а также с помощью кнопок управления на передней панели.
Приборы обеспечивают передачу измеренных и вычисляемых параметров по цифровым интерфейсам RS485, Ethernet.
Результаты измерений отображаются на цифровых индикаторах. Варианты поддерживаемых протоколов обмена: ModBus RTU, ModBus TCP, ГОСТ Р МЭК 60870-5-101-2006*, ГОСТ Р МЭК 60870-5-104-2004*, IEC 61850-8.1. Поддерживаемые интерфейсы обеспечивают возможность подключения к приборам дополнительных модулей, расширяющих функциональные возможности приборов (например: модули индикации и табло информационные производства ОАО «Электроприбор»).
Приборы могут применяться для работы в составе технических средств атомных станций (ТС АС) в соответствии с классом безопасности 4 по НП-001-15. Приборы являются многопредельными и имеют различные исполнения в зависимости от диапазона измерений входного сигнала, напряжения питания, количества и типа интерфейсов, наличия дискретных входов, схемы измерения, цвета и вида индикаторов, наличия дискретных/аналоговых выходов, набора дополнительных опций. По заказу приборы могут иметь ограниченные функциональные возможности и применяться только для измерений параметров активной (Р), реактивной (Q) или активной и реактивной (PQ) мощностей. Дополнительно трехфазные четырехпроводные приборы могут подключаться к однофазной сети по фазе А.
Приборы цифровые электроизмерительные многофункциональные серии ЩМ выпускаются в виде двух модификаций: ЩМ96 и ЩМ120. отличающихся габаритными размерами.
Информация об исполнении прибора содержится в коде полного условного обозначения: ЩМа-b-c-d-e-f-g-h-i-j, где ЩМа - тип прибора по габаритным размерам, b - номинальное напряжение или коэффициент трансформации по напряжению, с - номинальный ток или коэффициент трансформации по току, d - условное обозначение напряжения питания, е - наличие дополнительного интерфейса и дискретных входов, f- наличие интерфейса Ethernet, дополнительных опций;
g - условное обозначение схемы измерения, h - цвет или вид индикаторов, i - наличие выходных сигналов;
j - специальное исполнение.
Конструктивно приборы выполнены в ударопрочном, пылезащищенном, пластмассовом корпусе щитового крепления. Приборы работоспособны при установке в любом положении. Приборы не имеют подвижных частей и являются виброустойчивыми и вибростойкими.
Дополнительно приборы могут изготавливаться с различными вариантами передней панели с креплением на DIN-рейку.
Приборы со светодиодными семисегментными индикаторами, изготавливаемые для эксплуатации в условиях умеренно-холодного климата, предназначены для исполнения УХЛ3.1 по ГОСТ 15150-69 и для работы в интервале температур от минус 40 °C до плюс 70 °C и относительной влажности воздуха не более 98 % при температуре плюс 35 °C.
Приборы соответствуют требованиям к рабочим условиям (механические воздействия) по группе 4 ГОСТ 22261-94.
Доступ к внутренним частям приборов возможен только с нарушением пломб/ этикеток.
Приборы являются восстанавливаемыми, ремонтируемыми изделиями. Общий вид приборов с указанием места ограничения доступа к местам настройки (регулировки), габаритные и установочные размеры приведены на рисунках 1-3.
Место нанесения заводских (серийных номеров) - в верхней части лицевой панели; способ нанесения - накатка; формат - цифровой (символ «№» и 5 цифр).
«в

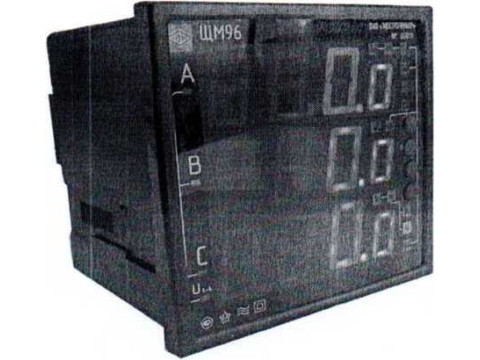

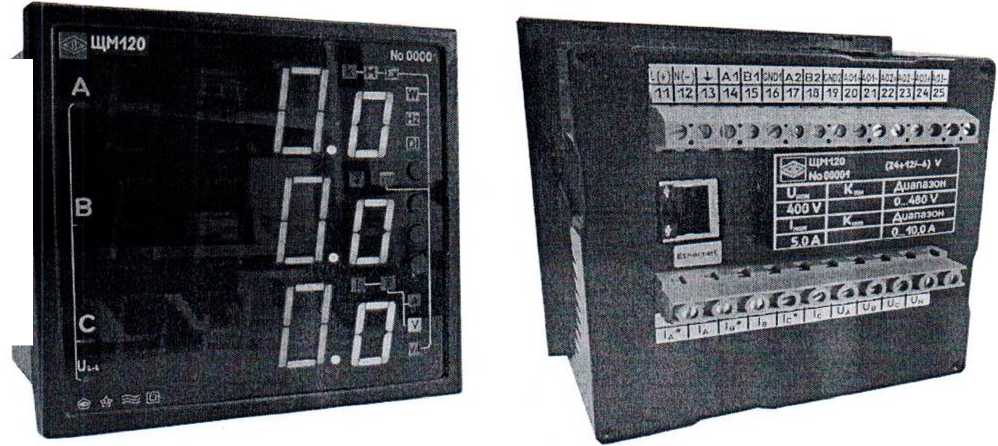

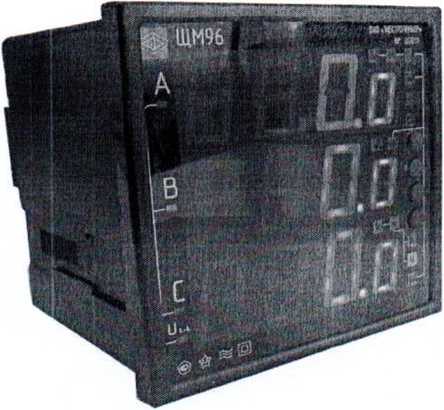

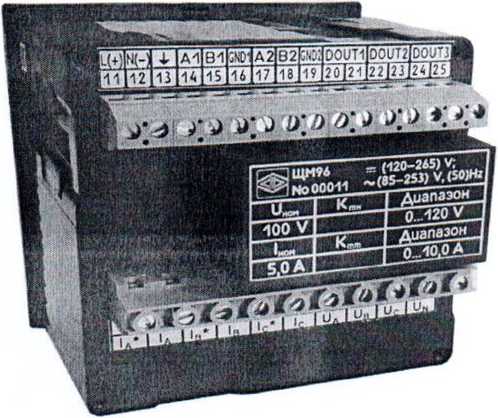

Рисунок 1 - Общий вид приборов

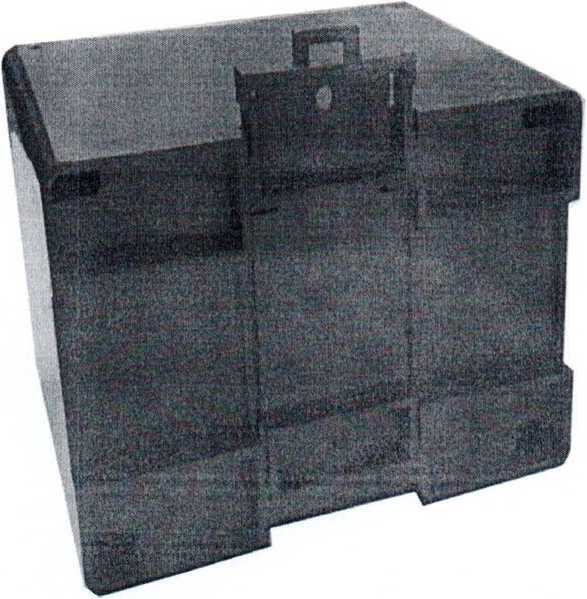

Рисунок 2 - Пример крепления прибора на DIN-рейке
Z^ciaHfla,
\ ь-мру/ уд'м’докуй'"™/
п, 1 - место пломбирования
п. 2 - место нанесения знака поверки

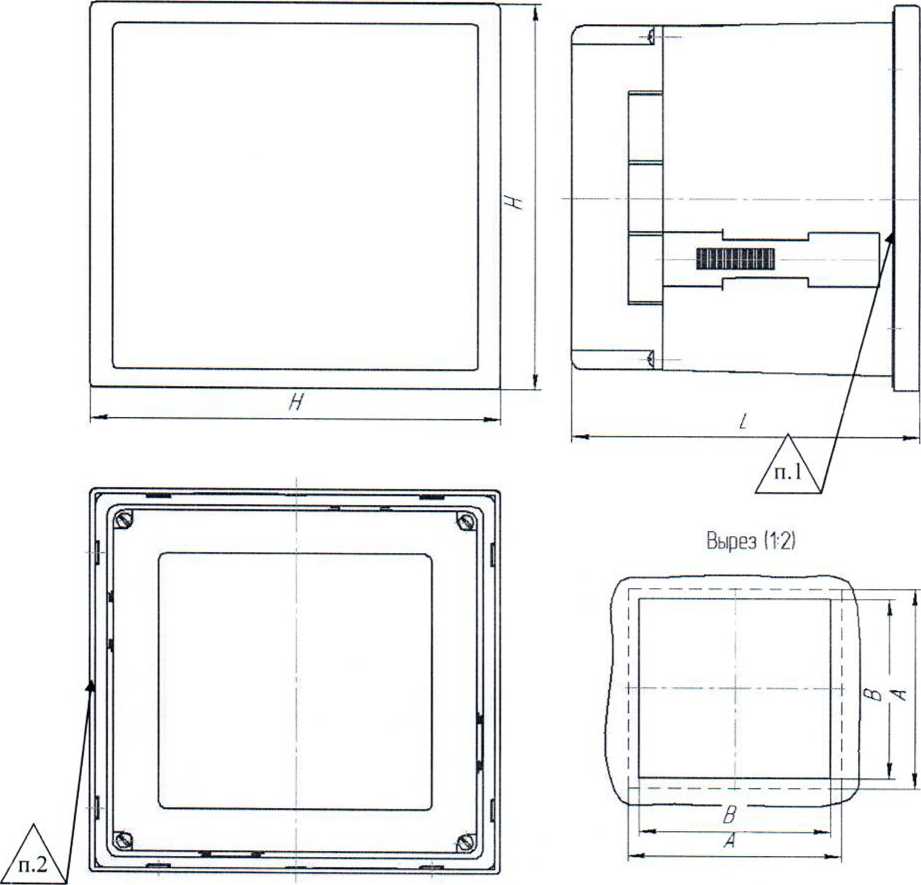

Еисунок 3 - 1 абаритные и установочные размеры
Примечание: значения размеров приведены в таблице 1.
Таблица 1
|
Модификация |
Н, мм, не более |
L, мм. не более |
А, мм, не более |
В, мм, не более |
|
ЩМ96 |
96 |
103 |
100 |
92+0,8 |
|
ЩМ120 |
120 |
103 |
100 |
92+од |
|
Примечание - приборы (при необходимости) могут иметь габаритные размеры отличные от указанных в таблице, но не более 120x120 мм | ||||
Обязательные метрологические требования:
Приборы обеспечивают измерение ряда электрических величин.
Диапазоны измерений входных сигналов электрических величин представлены в таблице 2.
Таблица 2
|
Входной сигнал |
Диапазон измерений |
|
Ток, А |
от 0 ДО 2-Ihom * |
|
Напряжение, В |
от Одо 1,2-Uhom** |
|
Частота, Гц |
от 45 до 55 |
|
Коэффициент активной мощности cos <р |
от -1 до +1 |
|
Коэффициент реактивной мощности sin ср |
±(0.5 - 1) - для трехпроводной схемы измерений; от -1 до +1 - для четырехпроводной схемы измерений |
|
Коэффициент искажения синусоидальности входного напряжения, % |
не более 20 |
|
Примечания * Ком - номинальное значение тока; * * Uhom - номинальное значение напряжения | |
Номинальные значения входных токов и напряжений, измеряемых мощностей для приборов трехфазной в сети соответствуют значениям, представленным таблице 3.
|
Схема измерений |
Напряжение фазное, В |
Напряжение линейное (междуфазное), В |
Номинальный (фазный) |
Номинальная мощность (активная, реактивная, полная), Вт, вар. В-А | |||
|
Номинальное значение |
Предел измерений |
Номинальное значение |
Предел измерений |
ток, А |
Фазная |
Трехфазная (суммарная) | |
|
Трехпро- |
— |
— |
100 |
120 |
1,0 5,0 |
— |
173.2 866,0 |
|
водная |
— |
— |
400 |
480 |
1.0 5,0 |
— |
692.8 3464,1 |
|
Четырехпроводная |
57,73 (57,7*) |
69,82 |
100 |
120 |
1.0 5,0 |
57,7 288,6 |
173.2 866JX_=^ |
|
230,94 (230*) |
277,1 |
400 |
480 |
1,0 5,0 |
230.9 1154,7 | ||
Примечание - * условное обозначение номинального фазного напряжения
Номинальные значения входных токов и напряжений для приборов однофазной сети соответствуют значениям, представленным в таблице 4.
Таблица 4
|
Номинальное напряжение, В |
Рабочая область значений входных напряжений, В |
Номинальный ток, А |
Способ включения |
|
400 |
от 0 до 480 |
1:5 |
Непосредственный |
|
1; 5 |
Через трансформатор тока | ||
|
100 |
от 0 до 120 |
1; 5 |
Через трансформаторы тока и напряжения |
Номинальное значение коэффициента активной мощности cos срном=1, коэффициента реактивной мощности sin фном=1. Номинальное значение частоты измеряемых сигналов 50 Гц.
Напряжение питания приборов соответствуют значениям, представленным в таблице 5.
Таблица 5
|
Условное обозначение напряжения питания |
Напряжение питания |
|
24ВН |
от 18 до 36 В постоянного тока |
|
220ВУ |
от 85 до 270 В переменного тока частотой (50±2.5) Гц или от 100 до 265 В постоянного тока |
Приборы могут иметь исполнение с дискретными входами. Максимальное значение тока 10 мА (Кпинии = 0 Ом), напряжением на разомкнутых клеммах: 24 В. Дискретные входы гальванически разделены от остальных цепей прибора.
Приборы могут иметь исполнение с дискретными выходами гальванически разделенным от остальных цепей, с коммутацией постоянного напряжения до 300 В и током до 100 мА или переменного напряжения до 200 В и током до 100 мА по каждому выходу.
Приборы могут иметь исполнение с аналоговыми выходами. Диапазон изменений выходного аналогового сигнала представлен таблице 7. Диапазон изменений выходного аналогового сигнала может быть перепрограммирован при помощи программы-конфигуратора.
Таблица 6
|
Условное обозначение аналогового выхода |
Диапазон изменений выходного аналогового сигнала, мА |
Нормирующее значение выходного аналогового сигнала, мА |
|
А |
от 0 до 5 |
5 |
|
В |
от 4 до 20 |
20 |
|
С |
от 0 до 20 |
20 |
|
АР '> |
от 0 до 5 мА |
5 |
|
ВР2) |
от 4 до 20 мА |
20 |
|
СР 3) |
от 0 до 20 мА |
20 |
|
ЕР 4) |
от -5 до +5 мА |
5 |
|
Примечания ” Диапазон изменений выходного аналогового сигнала с условным нулевым значением, равным 2,5 мА (для двуполярного входного сигнала); 2) Диапазон изменений выходного аналогового сигнала с условным нулевым значением, равным 12 мА (для двуполярного входного сигнала); 3) Диапазон изменений выходного аналогового сигнала с условным нулевым значением, равным 10 мА (для двуполярного входного сигнала); 4) Диапазон изменений выходного аналогового сигнала с условным нулевым значение, равным 0 мА (для двуполярного входного сигнала) | ||
Пределы допускаемой основной приведенной погрешности измерений выходных аналоговых сигналов равны ±0.5 %. Нормирующие значения выходного аналогового сигнала представлены в таблице 7.
Пределы допускаемой основной приведенной погрешности уХ, а также абсолютной погрешности XX приборов по измеряемому или вычисляемому параметру А" не превышают значений, представленных в таблице 7.
Таблица 7
|
Параметр |
ух, % |
Нормирующее значение |
ДА' |
|
Действующее значение фазного напряжения, В при 0,2-UHom<U<1,2-Uhom |
±0,2 |
U(j) ном |
— |
|
Действующее значение линейного напряжения, В при 0,2-UHom<U<1,2-Uhom, В |
±0,2 |
Un.НОМ | |
|
Действующее значение фазного тока, А При 0,01'Ihom—I—2*!цом |
±0,2 |
1ф.ном | |
|
Активная мощность фазы нагрузки, Вт |
±0,5 |
Рф.пом | |
|
Суммарная активная мощность, Вт |
Р ном | ||
|
Реактивная мощность фазы нагрузки, вар |
Q(|>.HOM | ||
|
Суммарная реактивная мощность, вар |
Qhom | ||
|
Полная мощность фазы нагрузки, ВА |
S(|).HOM | ||
|
Суммарная полная мощность, В А |
S||OM | ||
|
Коэффициент мощности cos ф ±(0,1... 1) при 0,6-UHo.m^U< 1 ,2’Uhom 0,2 Чном^ 1^2,0-1 ном |
— | ||
|
Частота сети, Гц |
— |
±0,01 | |
Пределы допускаемых дополнительных погрешностей измерений, вь}званнНг£\ изменением влияющих величин от нормальных значений, пр^гета^леньц' в таблице 8. f )
\\ \ Ж»* /)
Таблица 8
|
Наименование влияющей величины |
Диапазон значений влияющей величины |
Пределы допускаемой дополнительной погрешности измерений/преобразования |
|
Изменение температуры окружающего воздуха от нормальной |
Для климатического исполнения УХЛ3.1: от -40 °C до +10 °C; от +30 °C до +70 °C |
0,5 предела допускаемых основных погрешностей |
|
Изменение относительной влажности воздуха от нормальной |
Для климатического исполнения УХЛЗ. 1: от 80 % до 98 % (при температуре +35 °C) | |
|
Изменение частоты сети, Гц |
от 45 до 55 | |
|
Изменение коэффициента мощности |
от 0 до +1; от +1 до 0; от 0 до -1; от -1 до 0 | |
|
Изменение напряжения сети питания, В |
Постоянный ток от 100 до 220; от 220 до 265 Переменный ток от 85 до 220; от 220 до 270 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:
Таблица 9
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: для ЩМ96 - длина - высота - глубина для ЩМ120 - длина - высота - глубина |
96 96 103 120 120 103 |
|
Масса, кг, не более: для ЩМ96 для ЩМ120 |
0.5 0,9 |
|
Нормальные условия измерений: - температура окружающего воздуха, °C - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) - напряжение переменного тока, В - частота переменного тока, Гц |
от +10 до +30 от 30 до 80 от 84 до 106,7 (от 630 до 795) от 225.4 до 234,6 от 47 до 53 |
|
Рабочие условия измерений: - температура окружающего воздуха, °C для климатического исполнения УХЛ3.1 - относительная влажность воздуха, % для климатического исполнения УХЛ3.1 - атмосферное давление, кПа (мм рт. ст.) - частота переменного тока, Гц |
от -40 до +70 98 от 84 до 106,7 (от 630 А&Жу} от 45 до 55 1 ( |
|
Потребляемая мощность, В-A. не более |
15 \\ / -------------------------------\ ^5+^- |
ДР*’ У
Продолжение таблицы 9
|
Наименование характеристики |
Значение |
|
Точность отсчета времени часов для приборов, имеющих исполнение с цифровым интерфейсом Ethernet, при наличии внешнего источника синхронизации S(NTP), не хуже, мс ” |
1 |
|
Средний срок службы, лет |
30 |
|
Средняя наработка на отказ, ч |
250 000 |
|
Срок сохранности в упаковке и выполненной изготовителем консервации, лет, не менее |
1 |
|
Примечания 0 При отсутствии синхронизации часов прибора от внешнего источника уход времени не превышает 0,5 с в сутки. Приборы соответствуют требованиям безопасности по ГОСТ 22261-94, ГОСТ 12.2.091-2012, включая безопасность обслуживающего персонала в части защиты от поражения электрическим током, опасной температуры, воспламенения | |
Комплектность
Таблица 10
|
11аименование |
Обозначение |
Количество |
|
Прибор (в соответствии с заказом) |
ЩМ |
1 шт. |
|
Комплект монтажных частей |
— |
1 шт. |
|
Паспорт |
ОПЧ.140.333 ПС |
1 экз. |
|
Руководство по эксплуатации |
ОПЧ.140.333 РЭ |
1 экз. 11 |
|
Примечание - допускается один экземпляр на партию из 10 шт. | ||
Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.
Поверка осуществляется по ОПЧ. 140.333 МП «Приборы цифровые электроизмерительные многофункциональные серии ЩМ. Методика поверки» (с изменением № 2), утвержденной в 2019 г.
Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
ГОСТ 22261-94 «Средства измерения электрических и магнитных величин.
Общие технические условия»;
ГОСТ 24855-81 «Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия»;
ГОСТ Р 52931-2008* «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метро от 29 мая 2018 г. № 1053 «Об утверждении государственной поверочн для средств измерений переменного электрического напряжения д^. в диапазоне частот от 1 • 10’1 до 2 -109 Гц»
Б П
Приказ Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 г. № 575 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1 • 10-х до 100 А в диапазоне частот от 1-Ю’1 до 1 • 106 Гц»;
ГОСТ 8.551-2013 «ГСП. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ТУ 25-7504.211.1-2010 «Приборы цифровые электроизмерительные многофункциональные серии ЩМ. Технические условия»;
методику поверки:
0ПЧ. 140.333 МП «Приборы цифровые электроизмерительные многофункциональные серии ЩМ. Методика поверки» (с изменением № 2).
Идентификация программного обеспечения представлена в таблице. Таблица 11
|
Идентификационные данные (признаки) |
Значение |
|
Номер версии (идентификационный номер ПО), не ниже |
1.23 |
|
Идентификационное наименование ПО |
SMA96_3P.elp SMA96_4P.elp SMAI20_3P.elp SMA120 4P.elp |
|
Цифровой идентификатор ПО (алгоритм md5) |
28758f8bb71035e 1 f6948fa89b5b3b 1 b eedcb844baf83d4f0405b98a0a1bOdfe 23c98b9df9d9836bc4df12726714a58f f4d1dd3271 f3aad841a315622acc8141 |
Приборы оснащены микропроцессором, в котором записано метрологически значимое встроенное программное обеспечение (ВПО), калибровочные коэффициенты и значения программируемых параметров. Доступ к микропроцессору возможен только после вскрытия прибора с нарушением пломб.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014’.
При проведении санкционированных регламентных работ, программируется диапазон показаний и, при необходимости, проводится калибровка (формируются калибровочные коэффициенты). При изменении диапазона показаний необходимо производить отметку в паспорте, которая должна содержать установленный диапазон показаний, дату и подпись ответственного исполнителя. Изменение диапазона показаний или проведение калибровочных работ не ведет к изменению контрольной суммы ВПО.
’Приведенные по тексту ссылки на документы «ГОСТ Р» , «Р» носят с характер.
