Вибропреобразователи МВ-47

Номер в ГРСИ РФ:	РБ 03 06 8539 22
Раздел:	Средства измерений параметров движения и вибрации [6]
Категория:	Вибропреобразователи
Производитель / заявитель:	АО "Вибро-прибор", г. Санкт-Петербург

Скачать

Описание типа РБ 03 06 8539 22 [2022-01-24]

rb-03-06-8539-22_2022-01-24.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Описание: принцип действия вибропреобразователя МВ-47 (далее - МВ-47) основан на прямом пьезоэлектрическом эффекте. При вибрации объекта контроля, на котором жестко закреплен МВ-47, сила инерции груза действует на блок пьезоэлементов, на контактах которого генерируется электрический заряд, пропорциональный амплитуде виброускорения объекта контроля. Конструктивно МВ-47 состоит из вибропреобразователя, нагревостойкого кабеля с минеральной изоляцией и теплостойкого антивибрационного кабеля неразъемно последовательно соединенных между собой и с корпусом МВ-47. Чувствительный элемент размещен в корпусе, герметично закрытом крышкой при помощи сварки и состоит из:

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 06 8539 22
Наименование	Вибропреобразователи МВ-47
Год регистрации	2022
Номер сертификата	14784
Дата регистрации	2022-01-03
Срок действия	2024-11-13
Получатель сертификата	АО "Вибро-прибор", г. Санкт-Петербург, Российская Федерация

Производитель / Заявитель

АО "Вибро-прибор"

Адрес: 196128, г. Санкт-Петербург, ул. Варшавская, д.5а

Контакты: тел.: (812) 369-59-43, факс: (812) 369-00-90; general@vpribordat.ru

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Метрологическое обеспечение	Метрологически не обеспечены в Республике Беларусь ввиду отсутствия эталонов.
Методика поверки	Поверку проводить по МП 2520-033-2009 "Вибропреобразователи МВ-47. Методика поверки" (2009).
Признание поверки	Первичная поверка Тест-Санкт-Петербург (аттестат аккредитации - №RA.RU.311383, шифр поверительного клейма - СП) (Комиссия №26-21).

Поверители

Скачать

Описание типа РБ 03 06 8539 22 [2022-01-24]

rb-03-06-8539-22_2022-01-24.pdf

Скачать

Описание типа

Назначение

блока пьезоэлементов, электрически изолированных от корпуса изоляционными шайбами;

груза и обоймы, которые прижаты к блоку пьезоэлементов гайкой.

МВ-47 выпускаются в исполнениях, отличающихся длиной нагревостойкого кабеля, длиной теплостойкого антивибрационного кабеля, наличием или отсутствием розетки разъема на конце теплостойкого антивибрационного кабеля, наличием или отсутствием металлорукава, в котором может размещаться теплостойкий антивибрационный кабель.

Исполнения МВ-47 имеют следующие отличия:

А - без розетки разъема на конце теплостойкого антивибрационного кабеля;

Б - с розеткой разъема на конце теплостойкого антивибрационного кабеля;

В - без розетки разъема на конце теплостойкого антивибрационного кабеля,

который размещен в металлорукаве;

Г (ГТ, СН) - с розеткой разъема на конце теплостойкого антивибрационного кабеля, который размещен в металлорукаве.

Размещение теплостойкого антивибрационного кабеля в металлорукав может производиться в оболочке ПВХ и без нее. Длина нагревостойкого кабеля с минеральной изоляцией по требованию заказчика может выбираться из ряда: 200 мм, 240 мм, 500 мм, 600 мм, 700 мм, 1040 мм. Длина теплостойкого антивибрационного кабеля для исполнений А и Б по требованию заказчикгрдож&Ц выбираться из ряда: 150 мм, 350 мм, 500 мм, 1000 мм и далее до 15000 доКЦ с шагом 500 мм, для вариантов В, Г, ГТ и СН - из ряда 500 мм, 1000 мм и Далее до 15000 мм с шагом 500 мм. \\ V&

Исполнения В, Г, ГТ и СН являются взрывозащищенными, имеют маркировку взрывозащиты 1Ехз11Т6Х.

Степень защиты МВ-47 по ГОСТ 14254 (степени защиты, обеспечиваемые оболочками)-1Р67.

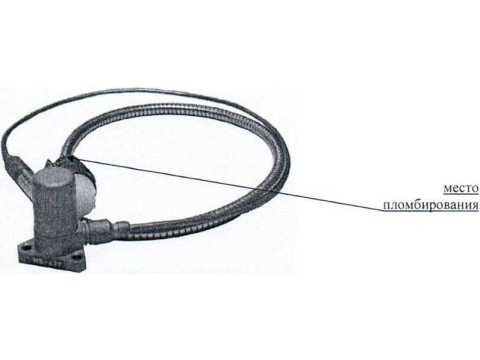

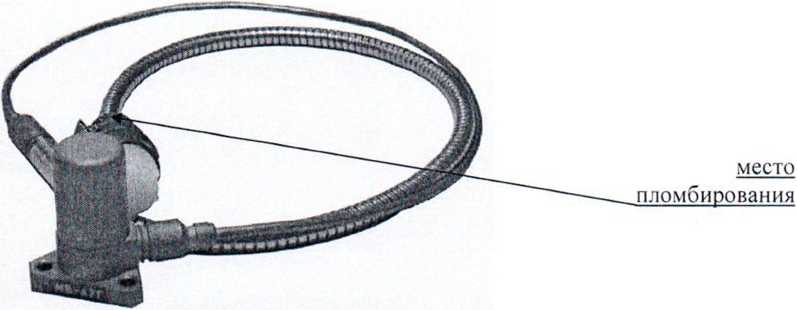

Внешний вид вибропреобразователей и место пломбирования представлены на рисунке 1.

Рисунок 1 - Внешний вид вибропреобразователя

Обязательные метрологические требования: Таблица 1

Наименование характеристики	Значение характеристики	\ \\
Номинальное значение коэффициента преобразования, пКл/(мс'2) (пКл/g)	1,0 (9.81)
Пределы допускаемых отклонений действительных значений коэффициентов преобразования от номинального значения на базовой частоте, %	±5
Диапазон амплитуд преобразуемых виброускорений, м/с2	от 0,1 до 5000
Рабочий диапазон частот, Гц	от 1 до 5000
Нелинейность амплитудной характеристики в диапазоне амплитуд преобразуемых виброускорений, %	±3
Неравномерность амплитудно частотной характеристики в диапазоне частот: - от 1 до 5000 Гц - от 10 до 3000 Гц	±15 ±7
Относительный коэффициент поперечного преобразования. %, не более	5
Частота установочного резонанса, закрепленного МВ-47, кГц, не менее	13
Частота поперечного резонанса, кГц, не менее	10
Резонансная частота крышки корпуса, кГц, не менее	17
Коэффициент влияния деформации основания при основном креплении, (м с) /(мкм-м)’1, не более	0,015
Коэффициент влияния магнитного поля м с-2/А м-1, не более	21O’J
Электрическая ёмкость со жгутом в нормальных условиях, пФ	от 100 до 3000
Внутреннее сопротивление вибропреобразователя, МОм, не менее: - в нормальных условиях - в условиях повышенной температуры - в условиях повышенной влажности	2 1 I

Продолжение таблицы 1

Наименование характеристики

Значение характеристики

Электрическая прочность изоляции. В. не менее: - в нормальных условиях - при повышенной влажности

500

300

Электрическое сопротивление изоляции, МОм, не менее:

- в нормальных условиях

- в условиях повышенной температуры

- в условиях повышенной влажности

Пределы допускаемых отклонений коэффициентов преобразования от действительных значений, вызванных изменением температуры окружающей среды, %, в диапазоне температур:

- от минус 60 °C до 20 °C

-от 20 °C до 650 °C

±10

±15

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:

Таблица 2

Наименование характеристики	Значение характеристики
Масса прибора без жгута, кг, не более	0,12
Габаритные размеры, мм, не более: - диаметр крышки - диаметр основания - высота	22 40 46
Средняя наработка на отказ, ч, не менее	5000
Средний срок службы, лет	10
Степень защиты	IP 67
Условия эксплуатации: - температура окружающей среды, оС - относительная влажность окружающей среды при температуре 35°С, % - атмосферное давление, кПа	от - 60 до + 650 до 98 не регламентируется
Воздействие синусоидальной вибрации с характеристиками: - амплитуда виброускорения по координатным осям X. Y, Z, м/с2 - диапазон частот, Гц	5000 от 1 до 5000
Воздействие механических ударов многократного действия с характеристиками: - пиковое ударное ускорение по каждой координатной оси, м/с2 -длительностьдействия ударного импульса, мс	150 от 20 до 50

Герметичность соответствует 7 классу по ОСТ 1 80396-79.

Допускается эксплуатация в условиях воздействия пыли и воды, специальных сред (масел, смазок на основе нефтепродуктов, стерилизующих растворов).

Комплектность

Таблица 3

Наименование	Обозначение	Количество
Вибропреобразоваетель МВ-47		1 шт.
Заглушка	ЖЯИУ.686.121.001	1 ком.
Винт	ЖЯИУ.758159.001	3 шт.
Паспорт	ЖЯИУ.433642.008 ПС	1 экз.
Руководство по эксплуатации	ЖЯИУ.433.642.008 РЭ	1 экз.

Примечание: заглушка поставляется для исполнений МВ-47Б и МВ-47Г.

Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.

Поверка осуществляется по МП 2520-033-2009 «Вибропреобразователи МВ-47.

Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 24 сентября 2009 г.

Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

ГОСТ 30296-95 «Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования»;

МИ 2070-90 «ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости, виброускорения в диапазоне частот от ЗЮ’1 до 2-104 Гц»;

Технические условия ЖЯИУ.433642.008 ТУ;

методику поверки:

МП 2520-033-2009 «Вибропреобразователи МВ-47. Методика поверки».

Перечень средств поверки:

вторичный эталон единицы длины, скорости и ускорения при колебательном движении твердого тела по МИ 2070-90.

Примечание:

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
