Расходомеры 3051 SFA, 3051 SFC, 3051 SFP
| Номер в ГРСИ РФ: | РБ 03 07 6060 16 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | «Emerson Process Management GmbH & Co. OHG», Германия |
Расходомеры 3051 SFA, 3051 SFC, 3051 SFP предназначены для измерения расхода газообразных и жидких сред и приведения объемного расхода и объема в рабочих условиях к объемному расходу и объему в стандартных условиях и индикации и передаче полученной информации в системы контроля и управления. Стандартные условия программируются пользователем.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 6060 16 |
| Наименование | Расходомеры 3051 SFA, 3051 SFC, 3051 SFP |
| Год регистрации | 2016 |
| Номер сертификата | 10538 |
| Дата регистрации | 2016-07-27 |
| Срок действия | 2021-07-27 |
| Получатель сертификата | фирма "Emerson Process Management GmbH & Co. OHG" (Германия (DE)) компании "Emerson Process Management" (Соединенные Штаты (US)) |
Производитель / Заявитель
фирма "Emerson Process Management GmbH & Co. OHG" (Германия) компании "Emerson Process Management" (Соединенные Штаты)
Адрес: Frankenstrasse 21, D-63791 Karlstein
Контакты: +49(6188)992-0 / +49 (6188)992-112
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Расходомеры метрологически обеспечены в Республике Беларусь при предоставлении на поверку с программным обеспечением Engineering Assistant® версии не ниже 6.2.0, обеспечивающего ввод исходных данных. Модели расходомеров с функцией беспроводной передачи измерительных данных (WiFi) метрологически обеспечены при предоставлении на поверку в комплекте с преобразователем беспроводного сигнала в сигнал (4 - 20) мА. |
| Методика поверки | Поверка проводится по МРБ МП.2646-2017 (изменение №1). Расходомеры 3051 SFC, 3051 SFP с сужающими устройствами 405С и 1595 (с диаметрами условного прохода от 15 мм до 50 мм, не включая 50) НЕ могут использоваться для коммерческого учета в Республике Беларусь. |
Поверители
Скачать
|
Описание типа РБ 03 07 6060 16 [2017-11-14]
rb-03-07-6060-16_2017-11-14.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 6060 16 [2019-01-28]
rb-03-07-6060-16_2019-01-28.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры 3051 SFA, 3051 SFC, 3051 SFP предназначены для измерения расхода газообразных и жидких сред и приведения объемного расхода и объема в рабочих условиях к объемному расходу и объему в стандартных условиях и индикации и передаче полученной информации в системы контроля и управления. Стандартные условия программируются пользователем.
Область применения:
Расходомеры 3051 SFA, 3051 SFC (исполнения 3051 SFC_A, 3051 SFC_P), 3051 SFP, могут применяться в различных отраслях промышленности для ведения технологического процесса и учетно-расчетных операций.
Расходомеры исполнения 3051 SFC_C могут применяться в различных отраслях промышленности для ведения технологического процесса.
Описание
Расходомеры 3051 SFA, 3051 SFC, 3051 SFP состоят из:
- преобразователей многопараметрических измерительных 3051SMV (ГР № 03 04 6024 16);
- термопреобразователей сопротивления Pt 100 класса допуска А, В по ГОСТ 6651;
- трубок осредняющих напорных Annubar (ГР № 03 07 0511 16) или сужающих устройств 405, 1195, 1595 (ГР № 03 07 2512 16).
Расходомеры 3051 SFA, 3051 SFC, 3051 SFP изготавливают следующих модификаций:
3051SFA (исполнения 3051 SFA Classic MV, 3051 SFA Ultra for FIow^^hs основе преобразователей многопараметрических измерительных 30J?1jSMVc осредняющей трубкой Annubar; Г/ ф
докумипи».
3051 SFC (3051 SFC_A, 3051 SFC_C, 3051 SFC_P) - на основе преобразователей многопараметрических измерительных 3051 SMV с осредняющей трубкой Annubar, сужающим устройством 405С, 405Р соответственно.
3051 SFP - на основе преобразователей многопараметрических измерительных 3051SMV с сужающим устройством 1195.
Принцип действия расходомеров основан на измерении расхода среды методом переменного перепада давления. К расходомерам могут подключаться термопреобразователи сопротивления Pt 100 класса допуска А, В по ГОСТ 6651-2009.
Преобразователи 3051SMV обеспечивают измерение создаваемого перепада давления и вычисления расхода. Вычисленный расход преобразуется в выходной аналоговый сигнал 4-20 мА, HART или цифровой код Foundation Fieldbus или Wireless HART. Преобразователи многопараметрические измерительные 3051SMV могут быть оснащены дополнительными встроенными жидкокристаллическим индикатором, на котором отображаются расчетные и измеренные параметры, а также аварийные и диагностические сообщения. Преобразователи многопараметрические измерительные 3051SMV могут вычислять скомпенсированный по давлению и температуре расход.
Настройка диапазонов измерений, выбор индицируемых величин и их единиц измерений, ввод свойств измеряемых сред производится с помощью персонального компьютера и программного обеспечения Engineering Assistant либо с помощью HART коммуникатора.
Расходомеры могут быть выполнены в обыкновенном и взрывозащищенном исполнении.
Место нанесения знака поверки в виде клейма-наклейки приведено в Приложении А к описанию типа.
Внешний вид расходомеров 3051 SFA, 3051 SFC, 3051 SFP представлен на рисунке 1.
а) б) в)

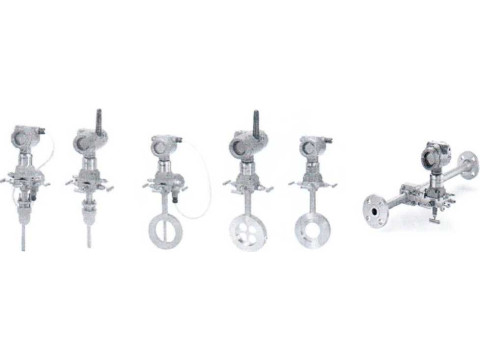

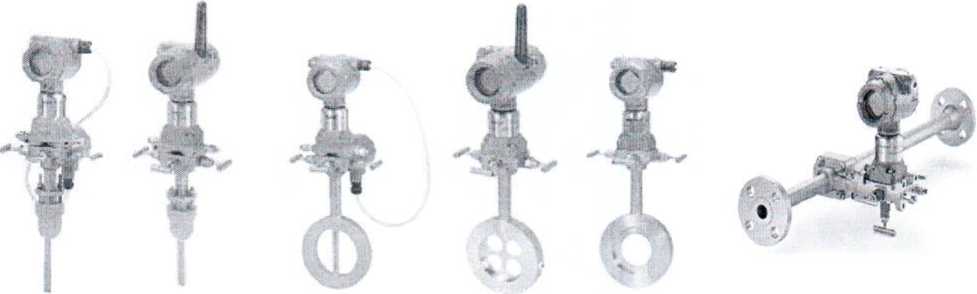

Рисунок 1- Внешний вид расходомеров: а) 3051 SFA, б) 3051 SFC, в) 3051 SFP
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в
таблицах 1 и 2.
Таблица 1
|
Наименование характеристики |
Значение характеристики для исполнений расходомеров | ||
|
Диапазон |
Classic MV |
Ultra for Flow | |
|
Динамический диапазон расхода в зависимости от диапазона измерений разности давлений |
1,2, 3 |
8:1 |
14:1 |
|
Пределы допускаемой основной |
3051SFA | ||
|
относительной погрешности при измерении расхода1’2', % |
1,2, 3 |
±1,15 |
±0,80 |
|
Пределы допустимой основной |
3051SFC А | ||
|
относительной погрешности при измерении расхода1’2', % |
1, 2, 3 |
±1,00 |
±0,80 |
|
Пределы допустимой основной |
3051 SFC С | ||
|
относительной погрешности при измерении расхода1’2’, % |
1, 2, 3 |
±1,45 |
±1,15 |
|
Пределы допустимой основной |
3051SFC__P3) | ||
|
относительной погрешности при измерении расхода1’2’, % при: В =0,4 В=0,50, 0,65 (где В - относительный диаметр отверстия) |
1, 2, 3 |
±1,45 ±1,45 |
±1,30 ±1,30 |
|
Пределы допустимой основной |
3051SFP | ||
|
относительной погрешности при измерении расхода1’2’, % при: В < 0,1 0,1 <В< 0,2 0,2 <В<0,6 0,6 <В< 0,8 |
1,2, 3 |
±2,65 ±1,60 ±1,25 ±1,80 |
±2,60 ±1,40 ±0,95 ±1,60 |
|
Пределы дополнительной погрешности при измерении расхода от влияния изменения температуры окружающей среды (в пределах от минус 40 до плюс 85 °C) в зависимости от модификации расходомера на каждые 28 °C от номинального значения температуры (от 15 до 25 °C) |
- |
От ±0,0375% до ±0,875% от Дн(гдеДн -диапазон расходов, соответствую щий настроенному диапазону разности давлений) |
От ±0,065% до ±1% от ИЗ (где ИЗ -измеренное значение расхода) |
Примечания:
11 Пределы погрешности приведены без учета влияния отклонения свойств окружающей среды от расчетных значений.
2) Для диапазона 1 пределы допустимой основной относительной погрешности при измерении расхода увеличиваются на величину ± 0,9 %
3) Для трубопроводов диаметром менее 50 мм или более 200 мм пределы допустимой относительной погрешности при измерении расхода увеличиваются на величину ±0,5%
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Номинальный диаметр условного прохода трубопровода |
От 15 до 2400 мм |
|
Диапазон расходов измеряемой среды |
Устанавливается в документации фирмы изготовителя |
|
Термопреобразователи сопротивления |
с классом допуска А, В по ГОСТ 6651-2009 и внесенные в Государственный реестр средств измерений Республики Беларусь |
|
Выходной сигнал |
4-20 мА, HART, Foundation Fieldbus, Wireless HART |
|
Предельное значение давления измерительной среды, МПа Температура окружающего воздуха при хранении |
41,3 |
|
От минус 45°C до плюс 100°С | |
|
Температура окружающего воздуха при эксплуатации |
От минус 40°С до плюс 85°С |
|
Относительна влажность окружающего воздуха, % |
От 0 до 100 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на расходомеры 3051 SFA, 3051 SFC, 3051 SFP.
Комплектность
Комплект поставки расходомеров 3051 SFA, 3051 SFC, 3051 SFP в соответствии с документацией фирмы-изготовителя.
Каждый расходомер сопровождается данными выполненными с помощью ПО Toolkit 3,0, в которых приводятся значения расходов измеряемой среды в диапазоне измеряемого перепада давления и при номинальном значении температуры и давлении; максимальной измеряемой температуре и минимальном измеряемом давлении; минимальной измеряемой температуре и максимальном измеряемом давлении. Расходомеры, имеющие в своем составе сужающие устройства модификации 405С, поставляются с проливным калибровочным протоколом фирмы-изготовителя, подтверждающим эмпирическое определение поправочного коэффициента Fc.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "Emerson Process Management (Германия) компании "Emerson Process Management" (США).
GmbH & Со. OHG"
SFC, 305
МРБ МП.2646-2017 Расходомеры 3051 SFA, 3051 Методика поверки.
Заключение
Расходомеры 3051 SFA, 3051 SFC, 3051 SFP соответствуют требованиям документации фирмы "Emerson Process Management GmbH & Co. OHG" (Германия) компании "Emerson Process Management" (США).
Расходомеры 3051 SFA, 3051 SFC, 3051 SFP соответствуют требованиям технических регламентов таможенного союза:
ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" (регистрационный № RU C-US.AA87.B.00094 от 28.01.2016, выдан органом по сертификации ООО "Центр по сертификации взрывозащищенного и рудничного оборудования", аттестат аккредитации № RA.RU.11AA87 , срок действия по 28.01.2021);
ТР ТС 032/2013 "О безопасности оборудования, работающего под избыточным давлением" (регистрационный № RU C-US.AB72.B.01563 от 23.06.2015, выдан органом по сертификации ООО "Научно-технический центр Техно-стандарт", аттестат аккредитации № POCC.RU.0001.11АВ72, срок действия по 22.06.2020);
ТР ТС 032/2013 "О безопасности оборудования, работающего под избыточным давлением" (регистрационный № RU C-US.AB72.B.01562 от 23.06.2015, выдан органом по сертификации ООО "Научно-технический центр Техно-стандарт", аттестат аккредитации № РОСС.RU.0001.11АВ72, срок действия по 22.06.2020);
ТР ТС 032/2013 "О безопасности оборудования, работающего под избыточным давлением", ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (декларация соответствия регистрационный № RU Д-US.AB72.B.03045 от 04.06.2015, срок действия по 03.06.2020);
ТР ТС 032/2013 "О безопасности оборудования, работающего под избыточным давлением", ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (декларация соответствия регистрационный № RU Д-US.АВ72.В.03045 от 04.06.2015, срок действия по 03.06.2020);
ТР ТС 032/2013 "О безопасности оборудования, работающего под избыточным давлением", ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (декларация соответствия регистрационный № RU Д-US.АВ72.В.03045 от 04.06.2015, срок действия по 03.06.2020);
ТР ТС 032/2013 "О безопасности оборудования, работающего под избыточным давлением", ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (декларация соответствия регистрационный № RU fl-US.AB72.B.O3O45 от 04.06.2015, срок действия по 03.06.2020)
ТР ТС 032/2013 "О безопасности оборудования, работающего под избыточным давлением", ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (декларация соответствия регистрационный № RU Д-US.АВ72.В.03045 от 04.06.2015, срок действия по 03.06.2020)
Межповерочный интервал не более 12 месяцев (для расходомеров 3051 SFA, 3051 SFC (модификации 3051 SFC_A с осредняющей трубкой Annubar и 3051 SFC_P с сужающими устройствами 405Р с диаметром отверстия от 50 мм и выше) и 3051 SFP предназначенных для применения либо применяемых в сфере законодательной метрологии).
Государственный реестр
средств измерений Республики Беларусь
Другие Расходомеры
